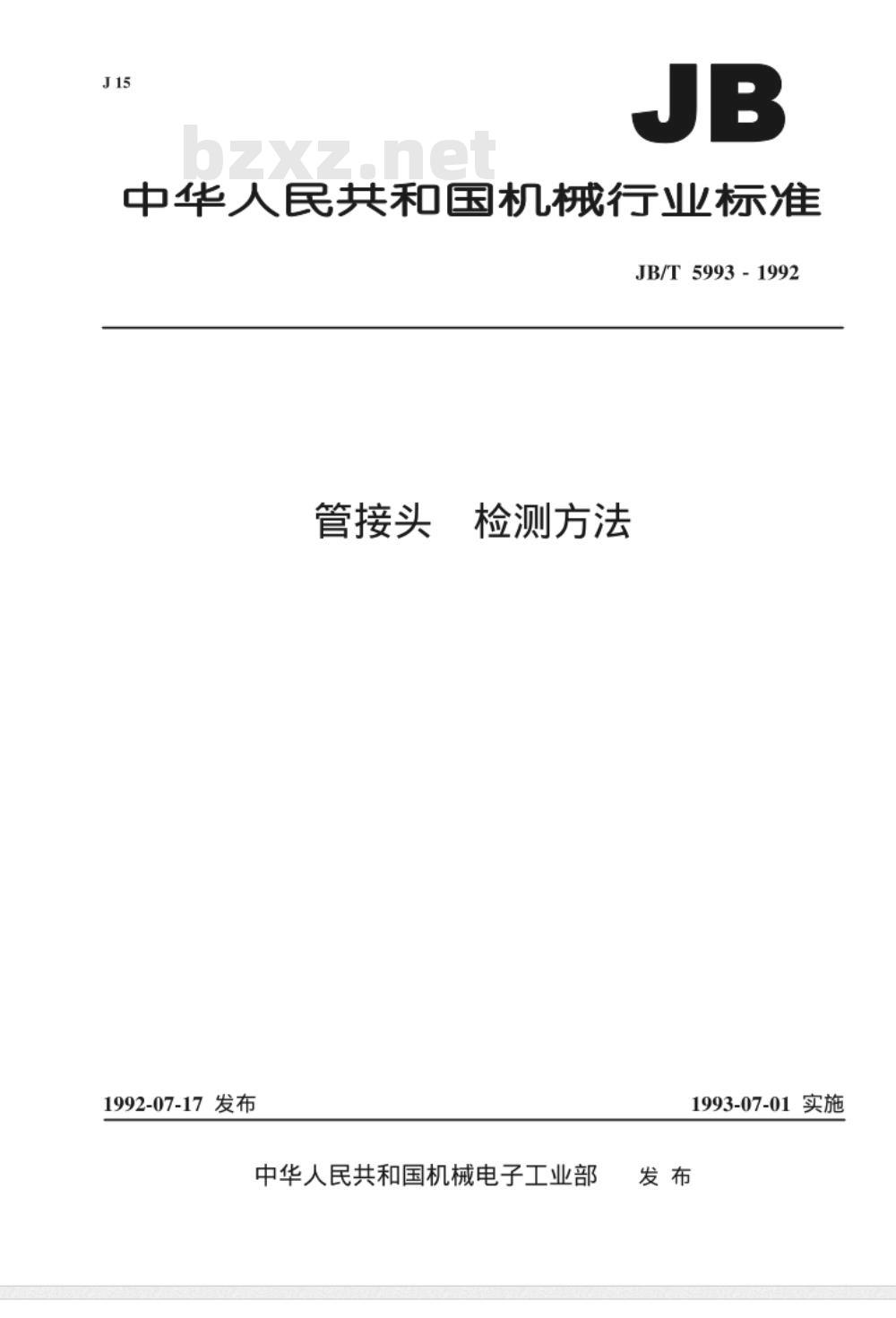

中华人民共和国机械行业标准
JB/T5993-1992
管接头
检测方法
1992-07-17发布
中华人民共和国机械电子工业部1993-07-01实施
中华人民共和国机械行业标准
管接头

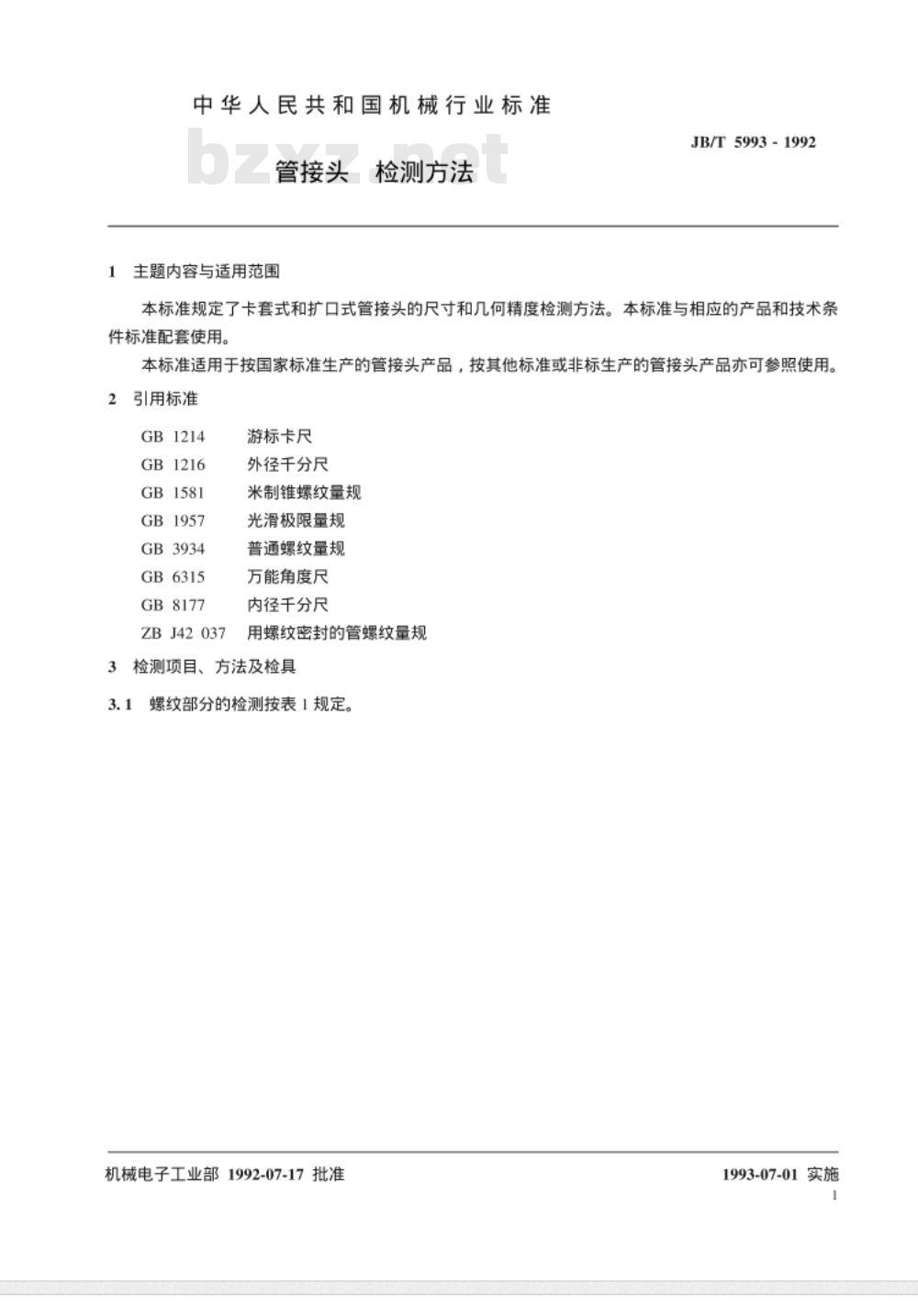

1主题内容与适用范围
检测方法
JB/T5993-1992
本标准规定了卡套式和扩口式管接头的尺寸和几何精度检测方法。本标准与相应的产品和技术条件标准配套使用。
本标准适用于按国家标准生产的管接头产品，按其他标准或非标生产的管接头产品亦可参照使用。2
引用标准
GB1214
GB1216
GB1581
GB1957
GB3934
GB 6315
GB8177
ZB J42 037
游标卡尺
外径千分尺
米制锥螺纹量规
光滑极限量规
普通螺纹量规
万能角度尺
内径千分尺
用螺纹密封的管螺纹量规
3检测项目、方法及检具

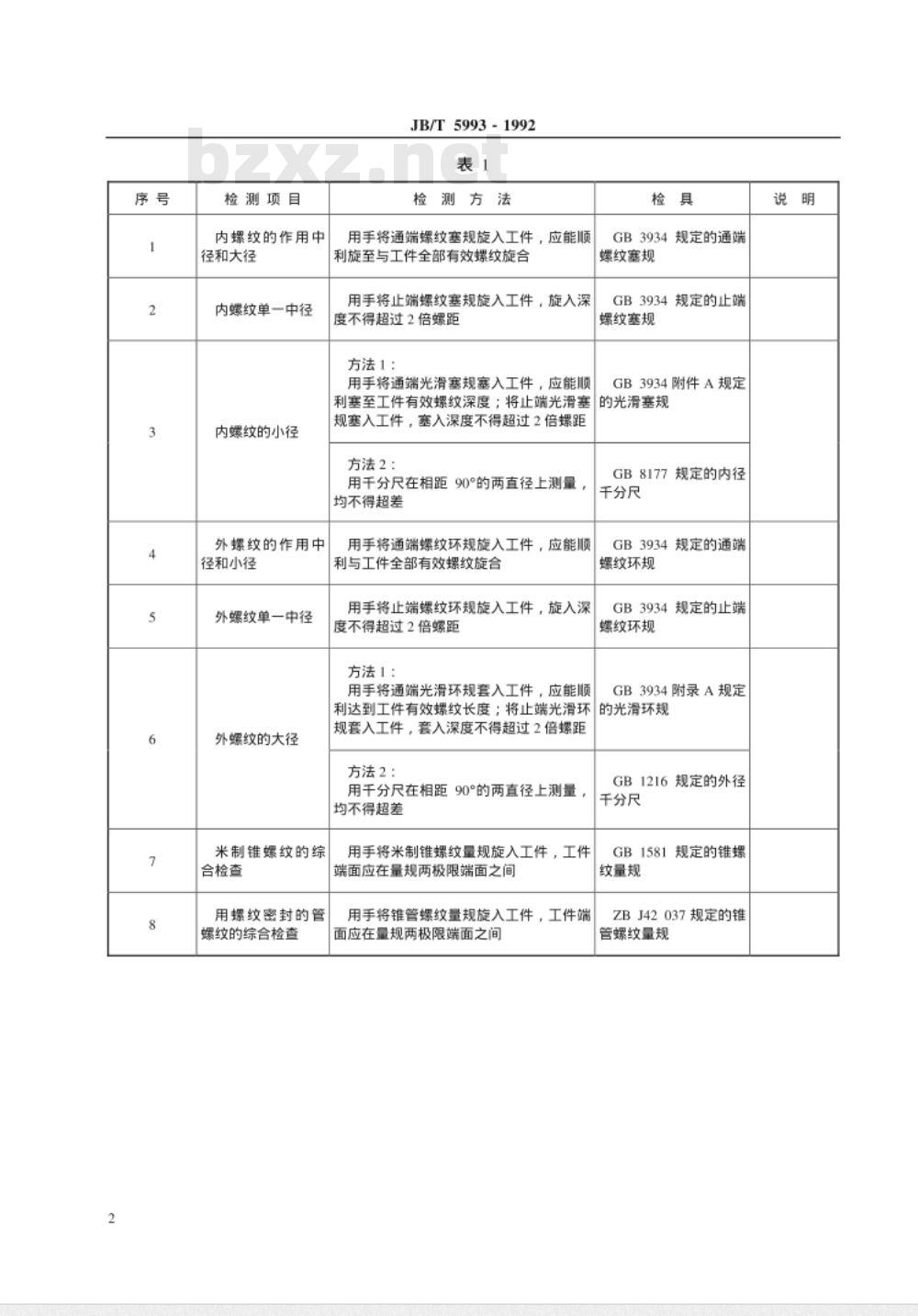

螺纹部分的检测按表1规定。www.bzxz.net
机械电子工业部1992-07-17批准1993-07-01实施
检测项目
内螺纹的作用中
径和大径
内螺纹单一中径
内螺纹的小径
外螺纹的作用中
径和小径
外螺纹单一中径
外螺纹的大径
米制锥螺纹的综
合检查
用螺纹密封的管
螺纹的综合检查
JB/T5993-1992
检测方法
用手将通端螺纹塞规旋入工件，应能顺利旋至与工件全部有效螺纹旋合用手将止端螺纹塞规旋入工件，旋入深度不得超过2倍螺距
方法1：
GB3934规定的通端
螺纹塞规
GB3934规定的止端
螺纹塞规
用手将通端光滑塞规塞入工件，应能顺GB3934附件A规定
的光滑塞规
利塞至工件有效螺纹深度；将止端光滑塞规塞入工件，塞入深度不得超过2倍螺距方法2：
用干分尺在相距90°的两直径上测量均不得超差
用手将通端螺纹环规旋入工件，应能顺利与工件全部有效螺纹旋合
用手将止端螺纹环规旋入工件，旋入深度不得超过2倍螺距
方法1：
GB8177规定的内径
千分尺
GB3934规定的通端
螺纹环规
GB3934规定的止端
螺纹环规
用手将通端光滑环规套入工件，应能顺GB3934附录A规定
利达到工件有效螺纹长度；将止端光滑环 的光滑环规规套入工件，套入深度不得超过2倍螺距方法2：
用干分尺在相距90°的两直径上测量均不得超差
用手将米制锥螺纹量规旋入工件，工件端面应在量规两极限端面之间
用手将锥管螺纹量规旋入工件，工件端面应在量规两极限端面之间
GB1216规定的外径
千分尺
GB1581规定的锥螺
纹量规
ZBJ42037规定的锥
管螺纹量规
JB/T5993-1992

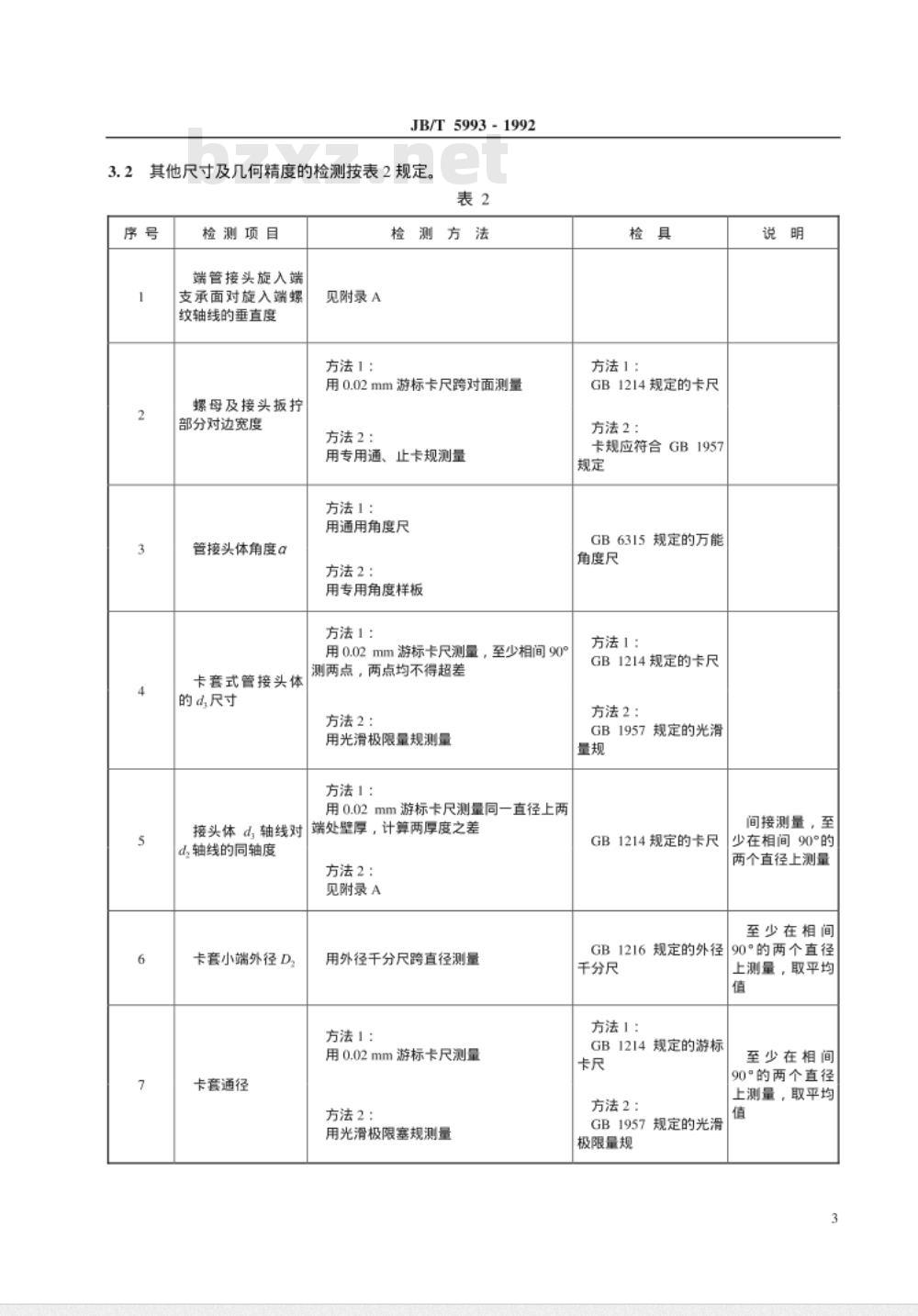

3.2其他尺寸及几何精度的检测按表2规定。表2
检测项目
端管接头旋入端
支承面对旋入端螺
纹轴线的垂直度
螺母及接头扳拧
部分对边宽度
管接头体角度α
卡套式管接头体
的d尺寸
接头体d轴线对
d轴线的同轴度
卡套小端外径D，
卡套通径
见附录A
检测方法
方法1：
用0.02mm游标卡尺跨对面测量
方法2：
用专用通、止卡规测量
方法1：
用通用角度尺
方法2：
用专用角度样板
方法1：
用0.02mm游标卡尺测量，至少相间90°测两点，两点均不得超差
方法2：
用光滑极限量规测量
方法1：
用0.02mm游标卡尺测量同一直径上两端处壁厚，计算两厚度之差
方法2：
见附录A
用外径干分尺跨直径测量
方法1：
用0.02mm游标卡尺测量
方法2：
用光滑极限塞规测量
方法1：
GB1214规定的卡尺
方法2：
卡规应符合GB1957
GB6315规定的万能
角度尺
方法1：
GB1214规定的卡尺
方法2：
GB1957规定的光滑
GB1214规定的卡尺
间接测量，至
少在相间90°的
两个直径上测量
至少在相间
GB1216规定的外径9
90°的两个直径
千分尺
上测量，取平均
方法1：
GB1214规定的游标
方法2：
GB1957规定的光滑
极限量规
至少在相间
90°的两个直径
上测量，取平均
JB/T5993-1992

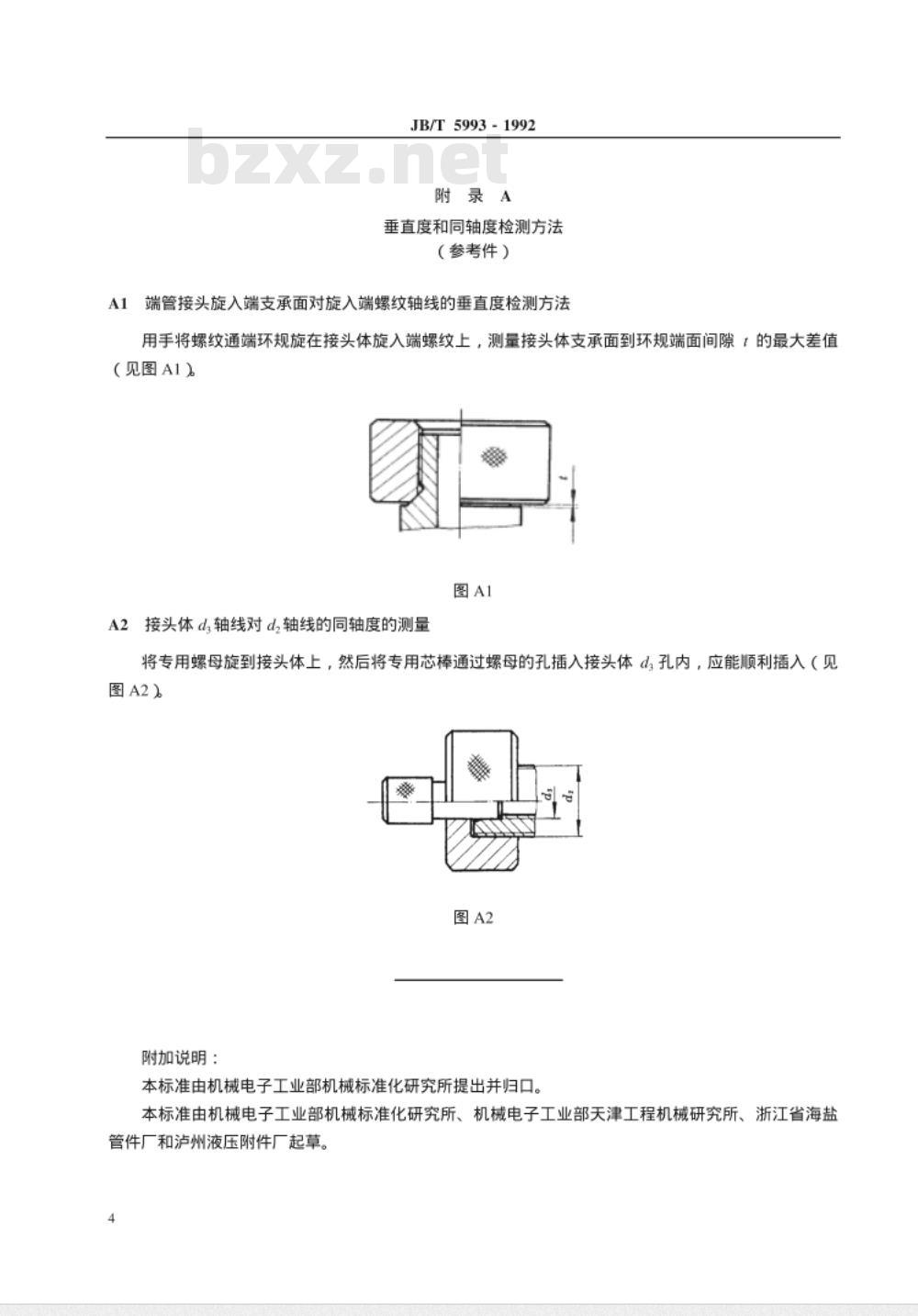

附录A
垂直度和同轴度检测方法
（参考件）
端管接头旋入端支承面对旋入端螺纹轴线的垂直度检测方法用手将螺纹通端环规旋在接头体旋入端螺纹上，测量接头体支承面到环规端面间隙1的最大差值（见图A1）
A2接头体d轴线对d,轴线的同轴度的测量将专用螺母旋到接头体上，然后将专用芯棒通过螺母的孔插入接头体d孔内，应能顺利播入（见图A2）
附加说明：
本标准由机械电子工业部机械标准化研究所提出并归口。本标准由机械电子工业部机械标准化研究所、机械电子工业部天津工程机械研究所、浙江省海盐管件厂和州液压附件厂起草。
中华人民共和
机械行业标准
管接头检测方法
JB/T 5993 - 1992
机械科学研究院出版发行
机械科学研究院印刷
（北京首体南路2号
邮编100044）
开本880×1230
印张1/2
字数8.000
1992年10月第一版
1992年10月第一次印刷
印数1-500
定价1.60元
机械工业标准服务网：http://www.JB.ac.cn2661 - 66 /
