【机械行业标准(JB)】 拖拉机 前照灯

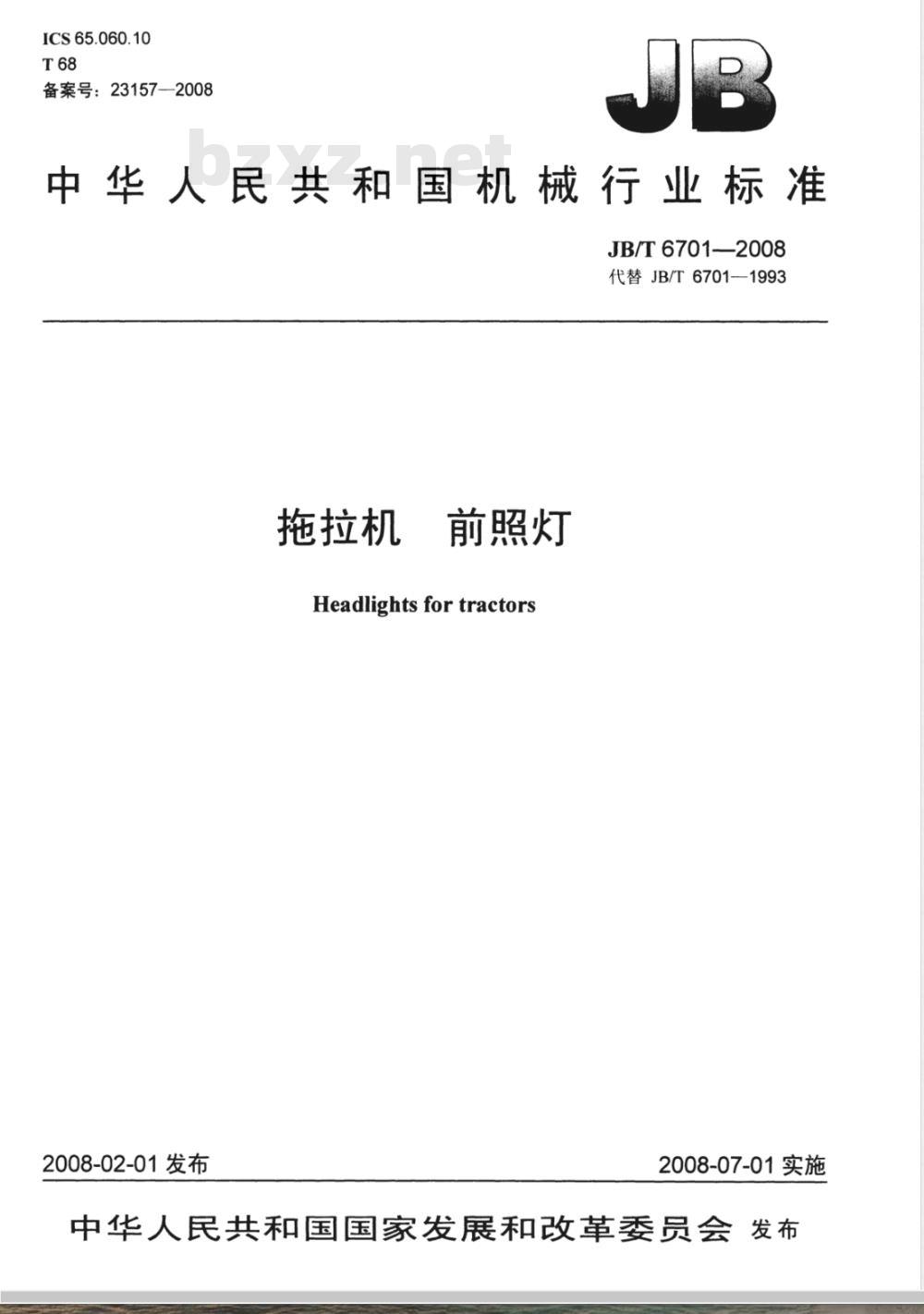

ICS65.060.10
备案号：23157—2008
中华人民共和国机械行业标准
JB/T6701—2008
代替JB/T6701—1993
拖拉机
前照灯
Headlights fortractors
2008-02-01发布
2008-07-01实施

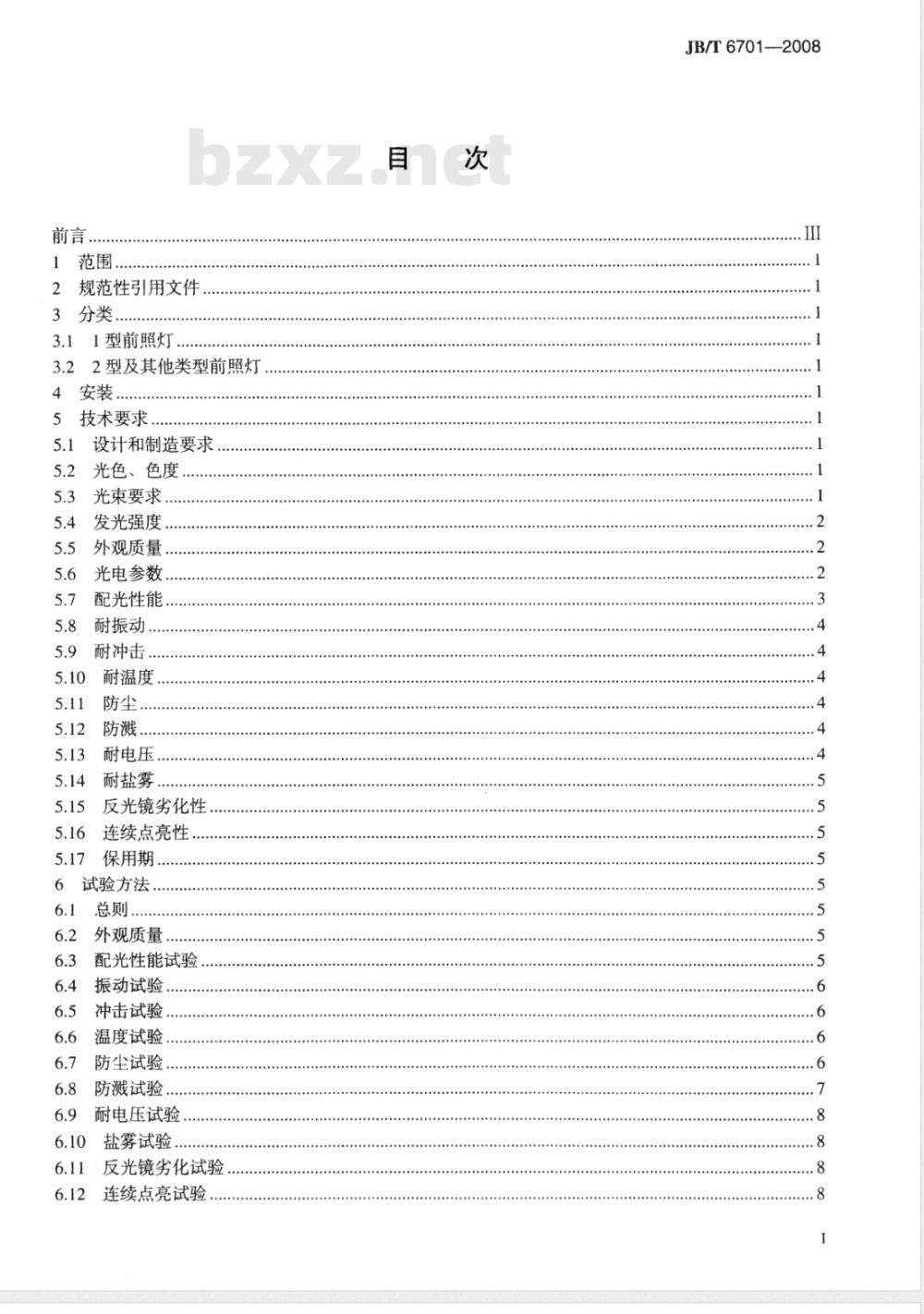

中华人民共和国国家发展和改革委员会发布前言，
1范围，
2规范性引用文件
3分类，
3.11型前照灯
3.22型及其他类型前照灯
4安装．
5技术要求
5.1设计和制造要求
光色、色度
光束要求
发光强度...
外观质量.
光电参数，
配光性能.
耐振动
耐冲击
耐温度
防尘，
耐电压
耐盐雾
反光镜劣化性
连续点亮性
保用期，
试验方法
外观质量，Www.bzxZ.net
配光性能试验
振动试验
冲击试验.
温度试验.
防尘试验，
防溅试验.
耐电压试验
盐雾试验..
反光镜劣化试验
连续点亮试验
JB/T6701—2008
JB/T6701—2008

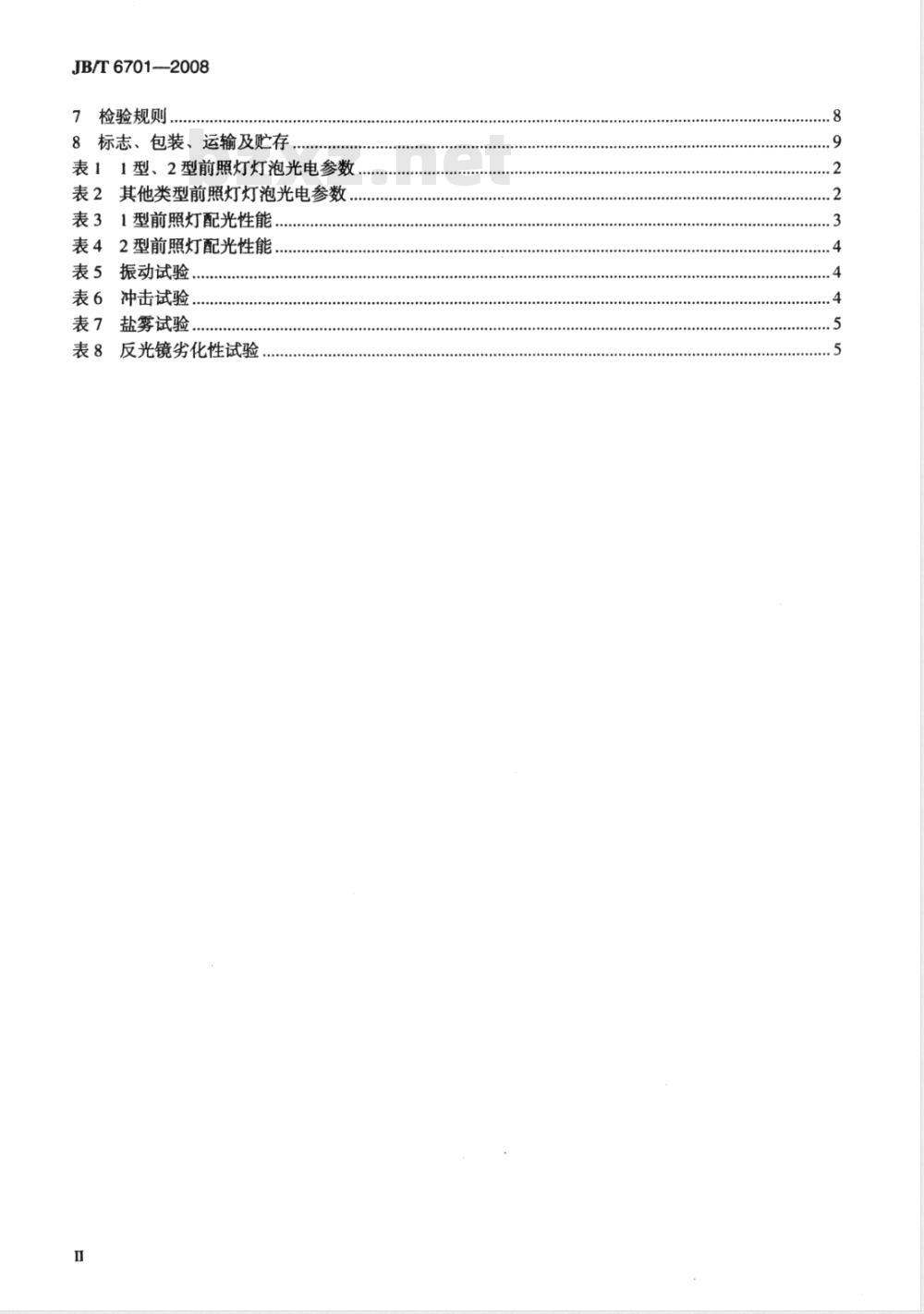

7检验规则
8标志、包装、运输及贮存
表11型、2型前照灯灯泡光电参数表2其他类型前照灯灯泡光电参数表31型前照灯配光性能
表42型前照灯配光性能，
表5振动试验.
表6冲击试验．
表7盐雾试验
表8反光镜劣化性试验

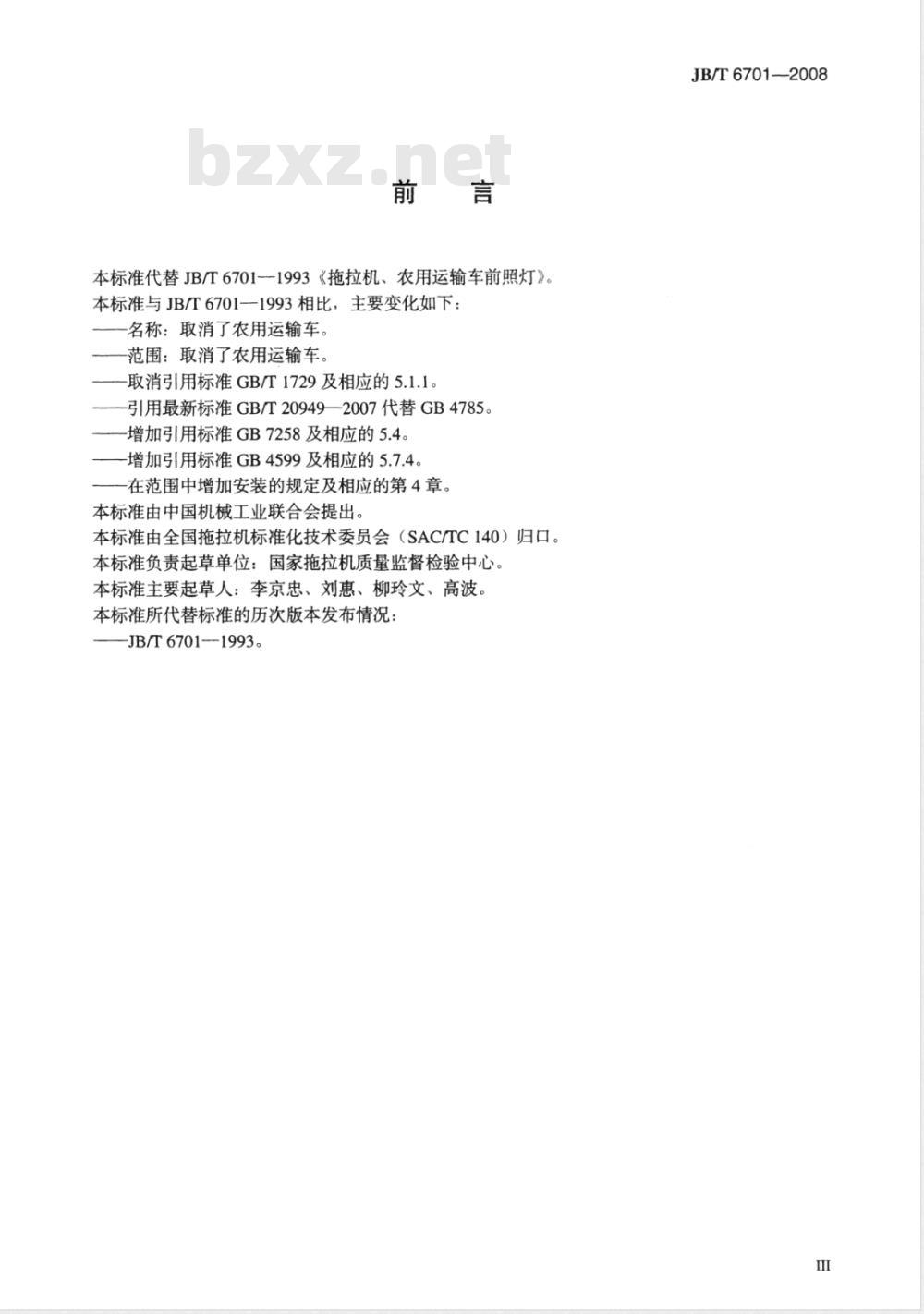

本标准代替JB/T6701--1993《拖拉机、农用运输车前照灯》。本标准与JB/T6701-1993相比，主要变化如下：一名称：取消了农用运输车。
范围：取消了农用运输车。
一一取消引用标准GB/T1729及相应的5.1.1。—引用最新标准GB/T20949—2007代替GB4785。一增加引用标准GB7258及相应的5.4。一增加引用标准GB4599及相应的5.7.4。一在范围中增加安装的规定及相应的第4章。本标准由中国机械工业联合会提出。本标准由全国拖拉机标准化技术委员会（SAC/TC140）归口。本标准负责起草单位：国家拖拉机质量监督检验中心本标准主要起草人：李京忠、刘惠、柳玲文、高波。本标准所代替标准的历次版本发布情况：-JB/T6701--1993。
JB/T6701-2008

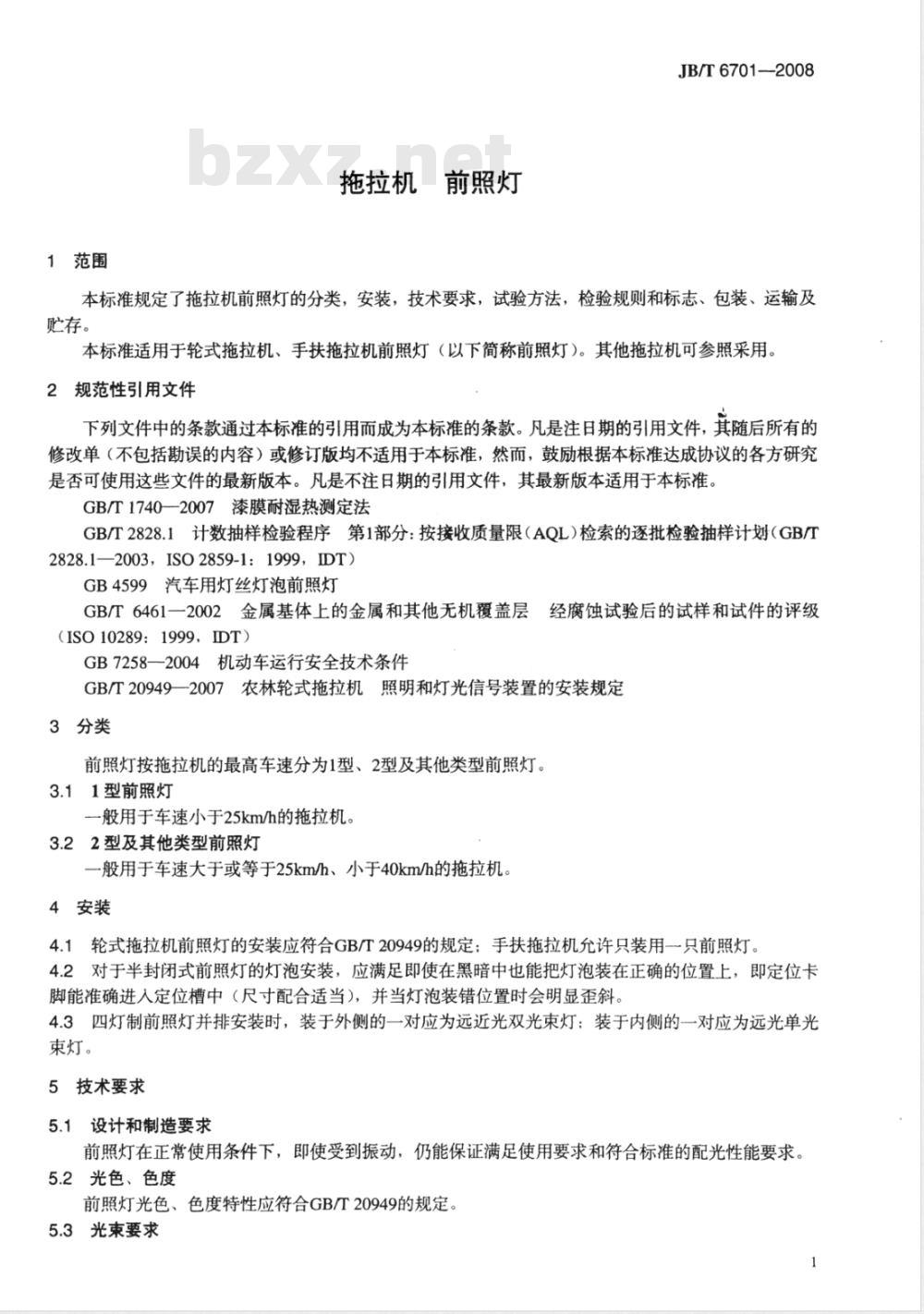

1范围
拖拉机前照灯
JB/T6701—-2008
本标准规定了拖拉机前照灯的分类，安装，技术要求，试验方法，检验规则和标志、包装、运输及贮存。
本标准适用于轮式拖拉机、手扶拖拉机前照灯（以下简称前照灯）。其他拖拉机可参照采用。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T17402007漆膜耐湿热测定法GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划（GB/I2828.1—2003，ISO2859-1：1999，IDT）GB4599汽车用灯丝灯泡前照灯
GB/T6461一2002金属基体上的金属和其他无机覆盖层经腐蚀试验后的试样和试件的评级（ISO10289：1999，IDT）
GB7258一2004机动车运行安全技术条件GB/T20949一2007农林轮式拖拉机照明和灯光信号装置的安装规定3分类
前照灯按拖拉机的最高车速分为1型、2型及其他类型前照灯。3.11型前照灯
一般用于车速小于25km/h的拖拉机。3.22型及其他类型前照灯
一般用于车速大于或等于25km/h、小于40km/h的拖拉机。4安装
4.1轮式拖拉机前照灯的安装应符合GB/T20949的规定；手扶拖拉机允许只装用-～只前照灯。4.2对于半封闭式前照灯的灯泡安装，应满足即使在黑暗中也能把灯泡装在正确的位置上，即定位卡脚能准确进人定位槽中（尺寸配合适当），并当灯泡装错位置时会明显歪斜。4.3四灯制前照灯并排安装时，装于外侧的一对应为远近光双光束灯；装于内侧的一对应为远光单光束灯。
5技术要求
5.1设计和制造要求
前照灯在正常使用条件下，即使受到振动，仍能保证满足使用要求和符合标准的配光性能要求。5.2光色、色度
前照灯光色、色度特性应符合GB/T20949的规定。5.3光束要求
JB/T6701--2008
前照灯光束沿光轴在垂直、水平方向的调整角不小于土3°发光强度
前照灯远光光束发光强度应符合GB7258一2004中8.4.6的规定，近光光束的照射位置应符合GB7258—2004中8.4.7的规定。
5.5外观质量
前照灯电镀及化学处理零件表面不允许有腐蚀性缺陷。5.5.1
前照灯塑料零件应色泽均匀，不允许有变形、裂痕等缺陷。5.5.3前照灯涂覆零件表面不允许有明显的桔皮、流挂、堆积和漏底等缺陷。5.5.4前照灯配光镜应洁净，不允许有破损、结石、麻点和明显的变色缺陷；直径小于1.0mm的气泡不允许超过10个，直径1.0mm～2.0mm的气泡不允许超过三个，且间距不小于30mm，气泡总数不允许超过10个。
光电参数
前照灯用灯泡光电参数应符合表1、表2的规定。表11型、2型前照灯灯泡光电参数项
标称电压
试验电压
标称功率
功率W
在试验电压下
光通量m
配光通量
透光直径或尺寸
标称电压
双光束
单光束
灯泡型号
标称电压
标称功率
白炽灯
规格功率等规定暂作试行。
其透光直径或尺寸参照白炽灯。24
其他类型前照灯灯泡光电参数
封闭式前照灯灯光组
100×165a
半封闭式前照灯灯泡
标称电压为24V的封闭式灯光组正在研究中。24
≥600
400~550
132×190a
400~570
卤钨灯（H型）
5.7配光性能
JB/T6701-—2008
5.7.1配光性能应在前照灯基准中心前25m，过HV点的铅垂配光屏幕上测定，配光屏幕的具体布置如图所示。
5.7.2在前照灯基准中心前25m处垂直屏幕上：1型前照灯应符合图1和表3规定，且近光的水平截止线在10m的测量距离上，在v-v线左右至少1500mm内保持水平；2型前照灯应符合图2和表4的规定，在近光的I、II、II、IV区域内水平方向的照度不允许陡变；其他类型前照灯应符合图2的规定。5.7.3前照灯的配光应使其近光具有足够的照明和不眩目，远光具有良好的照明。1125
31型前照灯配光性能
测试项目
II区（h-h线以上任何点）
50R与50L连线上的任何点（50V除外）近光
25R与25L连线上的任何点
IV区（25R与25L连线上至375mm内任何点）最大值Emax
H-1125R
H-1125L
H-2250R
H-2250L
注：50R/50V、50L/50V=0.25，供参考。照度值Ix
JB/T6701—-2008
III区
表42型前照灯配光性能
测试项目
最大值Emax
H-1125R
H-1125L
H-2250R
H-2250L
5.7.4其他类型前照灯使用的封闭式灯光组和灯泡配光性能应参照GB4599。5.8耐振动
照度值Ix
前照灯应能承受表5规定的振动试验。振动时，灯泡不允许有断丝、闪烁现象。试验后前照灯应能顺利点亮，各零件应无变形、破损、松动、脱落及龟裂等缺陷表5振动试验
5.9耐冲击
加速度
前照灯应能承受表6规定的冲击试验。试验后应能顺利点亮，各零部件应无破损、变形、松动和脱落等缺陷。
表6冲击试验
加速度
耐温度
脉冲持续时间
冲击次数
前照灯应能承受低温-40℃土3℃、高温65℃土2℃的试验。试验后应能顺利点亮；涂层表面无起皮老化、龟裂等缺陷；塑料零件应无变形、龟裂、破裂等缺陷。5.11防尘
前照灯应按6.7的规定进行试验。试验后应能顺利点亮，且配光性能最大照度值Emax下降率不超过15%。
前照灯应按6.8的规定进行试验。试验后应能顺利点亮。灯光组内不允许有水迹。外装式前照灯灯壳内积水不允许超过2mL。
5.13耐电压
前照灯各互不连接的导电零件之间及导电零件对灯壳之间应能耐50Hz、550V正弦波电压，历时Imin试验不被击穿。
5.14耐盐雾
JB/T6701-2008
前照灯应能承受表7规定的盐雾试验。试验后应能顺利点亮，且电镀及化学处理层的腐蚀程度不得低于GB/T6461--2002的附录B中圆点图的四级要求；涂层的破坏程度不得大于GB/T1740—-2007中表1规定的二级要求。
表7盐雾试验
溶液配制
氯化钠（化学纯以上）和蒸馏水5.15反光镜劣化性
沉降率
mL/(h·80cm2）
将前照灯反光镜分别浸泡在表8规定的溶液中，镀层不得出现气泡、变色、和发黑等腐蚀老化现象。表8反光镜劣化性试验
硫酸水溶液
氢氧化钾水溶液
氯化钠水溶液
5.16连续点亮性
20±15
浸泡时间
前照灯在环境温度条件下应能连续点亮12h，其配光镜应无明显变形、扭曲、裂纹或变色等缺陷。5.17保用期
前照灯保用期应为12个月（不包括灯泡）。6试验方法
6.1总则
前照灯光束照射位置检验参照GB7258—2004中附录D进行，6.2外观质量
前照灯的塑料件、配光镜、电镀和化学处理件的外观质量用目测法进行6.3配光性能试验
6.3.1试验暗室、装置及设备：
a）试验暗室四周无漏光，具有常温及不影响灯光透射性和仪器精度的环境条件。b）配光屏幕颜色应便于照准，配光测试时应消除杂光，仅使灯具的直射光进人探测器c）配光测试应采用直流稳压电源，稳定度不低于土0.2%。d）配光测试用的电器仪表精度不低于0.2级。照度计的探测器应使用光电器件，其示值误差不超过满量程的士4%（国家检定规程中的一级照度计）。6.3.2灯光对准（以近光为基准）：a）1型前照灯垂直方向应使水平明暗截止线位于h-h线以下250mm，但远光最亮点应位于h-h线上下262mm范围内；水平方向应与v-v线对称分布。b）2型前照灯垂直方向应使水平明暗截止线位于h-h线以下250mm；水平方向应使明暗截止线转角位于v-v线上。若转角不清晰，以满足75R和50R的照度为准。远光在近光测试后，恢复至对准状态再进行。
c）其他类型前照灯参照GB4599。6.3.3前照灯灯光对准后，若近光的配光性能不能满足要求，允许在水平方向向左或向右1°（440mm）5
JB/T6701—2008
范围内进行调整。在垂直方向明暗截止线不允许超过h-h线6.3.4配光试验应在暗室中进行。测试前应将前照灯的远光、近光分别在试验电压下点亮10min，使其光学特征趋于稳定。
6.4振动试验
将前照灯按工作状态固定在振动试验台上，并用试验电压将远、近光分别点亮，然后按表5的规定进行试验。试验结束后按5.8的要求检查。6.5冲击试验
将前照灯按工作状态固定在冲击试验台上，并用试验电压将远、近光分别点亮，然后按表6的规定进行试验。试验结束后按5.9的要求检查。6.6温度试验
6.6.1低温试验时，将前照灯按工作位置放置在低温箱内。在箱内温度达到-40℃土3℃后，持续1h试验。试验结束后，在2min内取出前照灯擦净表面的冰霜，然后按5.10的要求检查，并用试验电压将灯点亮，时间不少于2min。
6.6.2高温试验时，将前照灯按工作位置放置在高温箱内，并用试验电压将远、近光以点亮5min、熄灭5min的方式交替点亮。在箱内温度达到65℃土2℃后，持续1h。试验结束后取出前照灯，然后按5.10的要求进行检查。
6.6.3前照灯在低温试验结束后，应恢复至环境温度再进行高温试验。恢复时间不少于1h。6.7防尘试验
6.7.1试验条件
将前照灯按工作状态放置在用基本原理如图3所示的密封的试验箱内，试验箱内盛有成悬浮状态的滑石粉，滑石粉应能通过筛孔尺寸为75um，筛丝直径为50um的金属方孔筛。滑石粉的用量按每立方米试验箱体积为2kg，使用次数不超过20次，次数按8h/次计算。阀门
玻璃窗
滑石粉
循环泵
振动器
滤尘器
空气流量计
压力计
图3防尘试验设备
真空泵
6.7.2试验方法
JB/T6701-2008
连续尘降试验，首先在前照灯不通电条件下进行2.5h试验，然后将灯的远、近光分别按试验电压以点亮15min，熄灭15min交替试验3h，最后断电试验2.5h。试验后取出前照灯，擦净其外露表面尘埃，复测最大照度数下降率，然后按5.11的要求检查。6.8防溅试验
6.8.1试验条件及方法
将前照灯按工作状态放置在尺寸和形状能容纳于图4所示的半径不超过1m的摆管下时，则用此设备做试验。如不可能，则用图5的手持式淋水器做试验。用图4设备时的试验条件及方法：a）水压约为80kPa（0.8bar）。b）水源至少每分钟应能供水10L。c）摆管在中心点两边各60°角的弧段内布有喷水孔，并固定在垂直位置上。被试前照灯置于转台上并靠近半圆摆管的中心，转台绕其垂直轴线以适当的速度转动，使前照灯各个部分在试验中均被淋湿。
d）试验持续时间至少10min。
e）如无法使前照灯外壳在转台上旋转，则外壳应置于摆管半圆中心，而将摆管沿垂线两边各摆动60°，速度为每秒钟转60°，持续5min，然后把外壳沿水平方向旋转90°，再试5min。孔×中0.4
压力表
平衡锤
图4淋水和溅水试验设备
6.8.2用图5设备时的试验条件及方法：a）试验时应装上活动挡板：
b）水压调到喷水率为：10L/min士0.5L/min，约为80kPa～100kPa（0.8bar～10bar）；c）试验持续时间：按前照灯表面积计算（不包括任何安装面积）每平方米为1min，但至少为5min。6.8.3被试前照灯（如有排水孔应打开）按6.8.1或6.8.2防溅试验条件及方法进行试验结束后静置1h，然后按5.12的要求检查。
