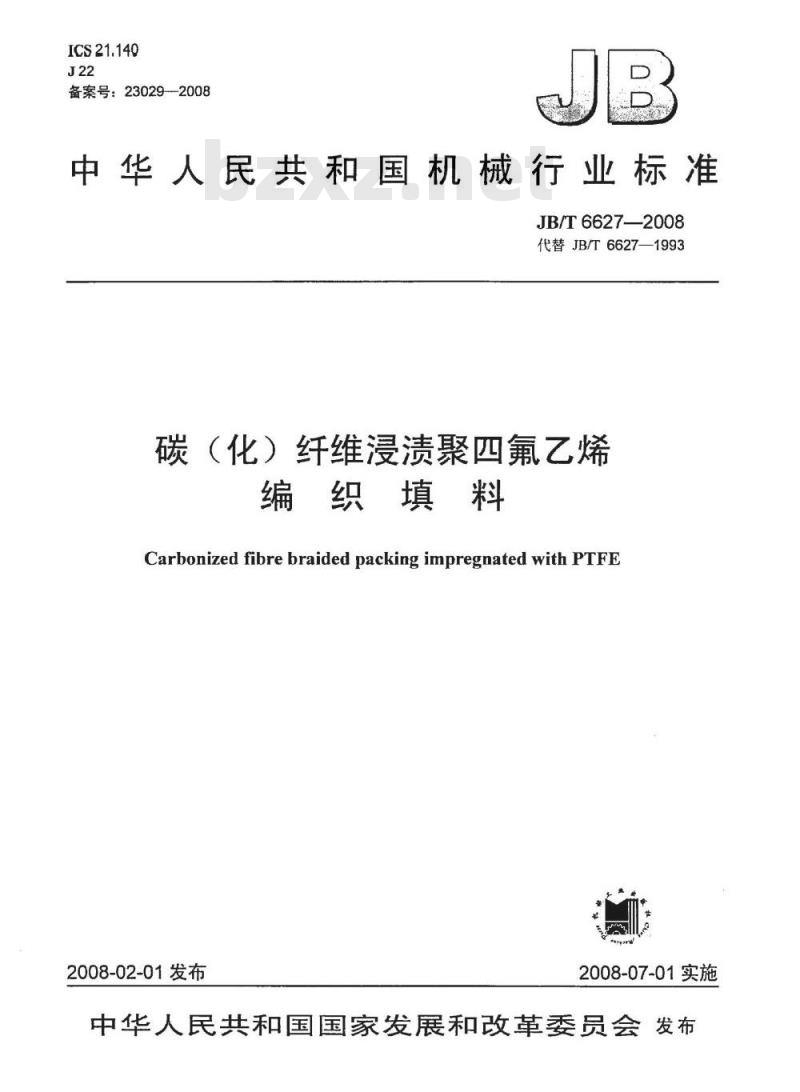

【机械行业标准(JB)】 碳(化)纤维浸渍聚四氟乙烯 编织填料

ICS21.140
备案号：23029-2008
中华人民共和国机械行业标准
JB/T6627—2008
代替JB/T6627—1993
碳（化）纤维浸渍聚四氟乙烯
编织填料
Carbonized fibre braided packing impregnated with PTFE2008-02-01发布
2008-07-01实施

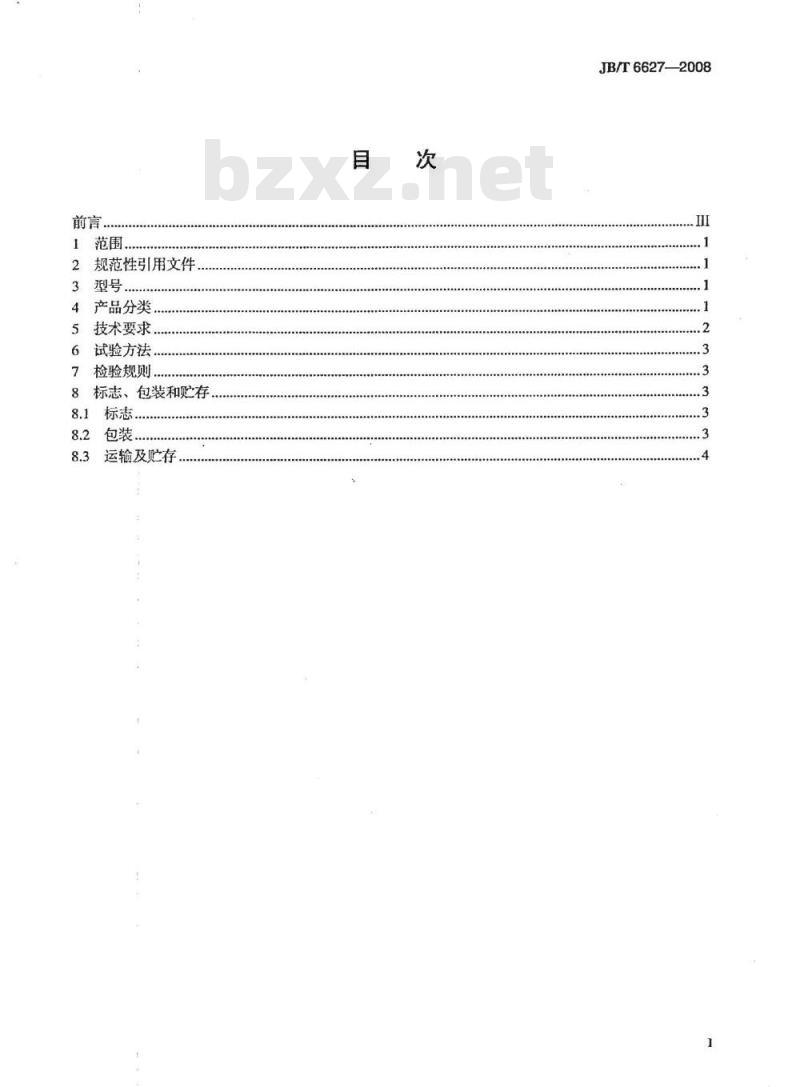

中华人民共和国国家发展和改革委员会发布前言
2规范性引用文件
3型号..
4产品分类..
5技术要求.
试验方法
检验规则
标志、包装和贮存
包装，
运输及存
JB/T6627—2008

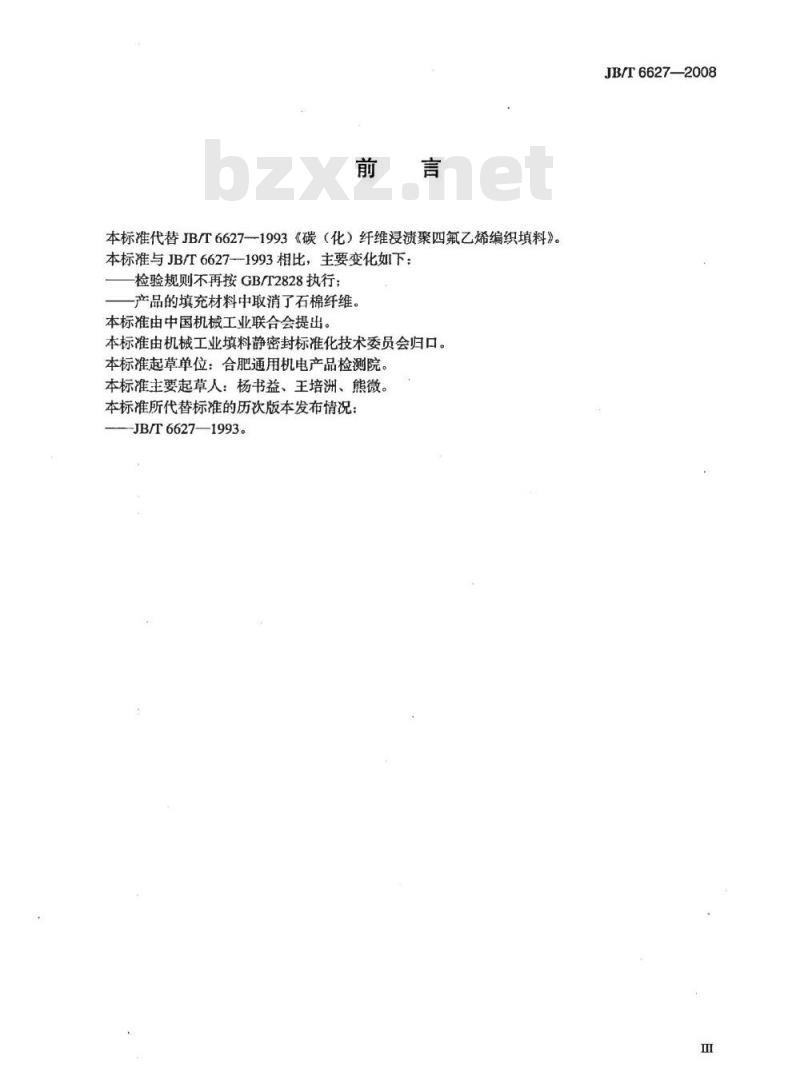

本标准代替JB/T66271993《碳（化）纤维浸渍聚四氟乙烯编织填料》。本标准与JB/T6627-1993相比，主要变化如下：检验规则不再按GB/T2828执行；产品的填充材料中取消了石棉纤维。本标准由中国机械工业联合会提出。本标准由机械工业填料静密封标准化技术委员会归口。本标准起草单位：合肥通用机电产品检测院。本标准主要起草人：杨书益、王培洲、熊微。本标准所代替标准的历次版本发布情况：-JB/T6627—1993。
JB/T6627-—2008

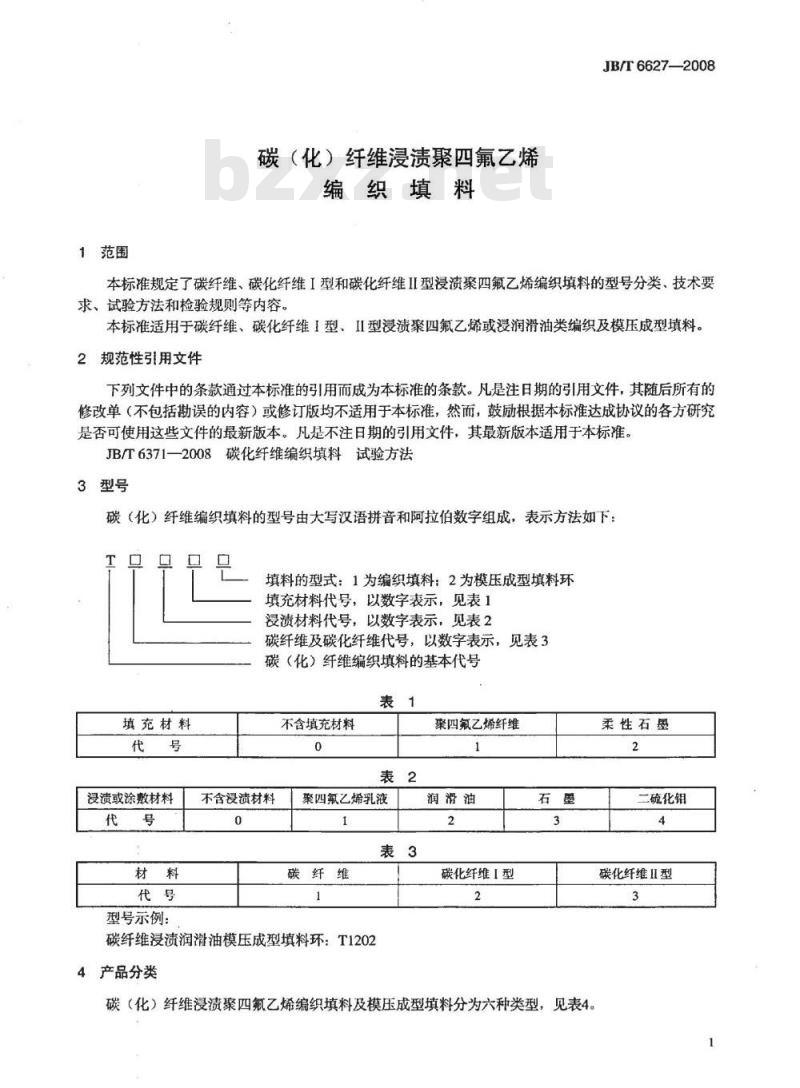

1范围
碳（化）纤维浸渍聚四氟乙烯
编织填料
JB/T6627—2008
本标准规定了碳纤维、碳化纤维I型和碳化纤维I型浸渍聚四氟乙烯编织填料的型号分类、技术要求、试验方法和检验规则等内容。本标准适用于碳纤维、碳化纤维I型、I型浸渍聚四氟乙烯或浸润滑油类编织及模压成型填料。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。JB/T6371—2008碳化纤维编织填料试验方法3型号
碳（化）纤维编织填料的型号由大写汉语拼音和阿拉伯数字组成，表示方法如下：填料的型式：1为编织填料：2为模压成型填料环填充材料代号，以数字表示，见表1浸渍材料代号，以数字表示，见表2碳纤维及碳化纤维代号，以数字表示，见表3碳（化）纤维编织填料的基本代号表1
填充材料
浸渍或涂敷材料
型号示例：
不含浸渍材料
不含填充材料
聚四氟乙烯乳液
碳纤维
碳纤维浸渍润滑油模压成型填料环：T12024产品分类
聚四氟乙烯纤维
润滑油
碳化纤维【型
碳（化）纤维浸渍聚四氟乙烯编织填料及模压成型填料分为六种类型，见表4。柔性石墨
二硫化钼
碳化纤维II型
JB/T6627-2008
技术要求
最高使用温度
≤345
≤345
≤260
适用介质
溶剂、酸、碱pH：1~14
溶剂、酸、碱pH：1~14
溶剂、酸、碱pH：1~14
溶剂、酸、碱pH：1~14
溶剂、弱酸、弱碱pH：2~12
溶剂、弱酸、弱碱pH：2~12
碳（化）纤维浸渍聚四氟乙烯编织填料正方形截面规格及极限偏差应符合表5的规定。表5
单位：mm
极限偏差
碳（化）纤维浸渍聚四氟乙烯编织填料模压成型环规格及极限偏差应符合表6的规定表6
单位：mm
极限偏差
101~200
10~150
151~250
碳（化）纤维浸渍聚四氟乙烯编织填料的物理、力学性能应符合表7的规定。表7
体积密度
耐温失量（%）
345℃±10℃
300℃±10℃
260℃±10℃
摩擦系数
磨耗量
压缩率（%）
回弹率（%）
酸失量（5%硫酸）
碱失量（%）
25%NaOH
5%NaOH
5.4碳（化）纤维编织填料表面应平整，浸渍聚四氟乙烯乳液或润滑剂应均匀分布，不应脱落，外露线头、跳线、缺花、勒边10m内不得超过一处。2
6试验方法
JB/T6627—2008
6.1碳（化）纤维浸渍聚四氟乙烯编织填料的规格，用精度为0.02mm的游标卡尺从两个互相垂直的方向测定，取其算术平均值，由填料的任何一点作为起点，每隔1m测量一次，取三处的算术平均值作为试验结果。填料环的规格，每个环直径对称方向测量两点，取三个环的算术平均值作为试验结果。6.2碳（化）纤维浸渍聚四氟乙烯编织填料的体积密度、酸失量、碱失量、压缩率、回弹率、耐温失量、摩擦系数及磨耗量的测试，按JB/T6371的规定。6.3编织填料外观质量采用目视检查。7检验规则
7.1产品应经检验部门检验合格方能出厂。7.2产品检验分出厂检验和型式检验。7.2.1出厂检验的项目包括：规格及尺寸偏差、体积密度、耐温失量、外观质量。7.2.2型式检验的项目为6.1～6.3规定的所有项目。7.3有下列情况之一时，应进行型式检验：a）试验新产品；
b）产品转型：
c）正式生产后在结构、材料、工艺上有较大改进，可能影响产品性能：d）正常生产满一年；
e）停产两个月以上重新恢复生产。7.4编织填料外观质量应全部检查，其余项目抽样检查。7.5同一牌号、同一规格的产品以50kg为一批（不足50kg按一批计）。抽样时，从单位产品中取出足够测试用量的样品作为单位产品的代表。7.6编织填料出厂检验或型式检验时，按7.2规定的项目逐项检验，如有-一项不符合本标准规定，则加倍取样进行复检，如仍有一项不符合本标准规定，则判定该项目为不合格，该批产品为不合格品或型式检验不合格。
8标志、包装和贮存
8.1标志
碳（化）纤维浸渍聚四氟乙烯编织填料的包装箱上应注明：a）制造厂名和商标：
b）产品名称：
c）产品规格及型号：
d）毛重及净重；
e）制造日期或生产批号。
8.2包装
8.2.1碳（化）纤维编织填料的包装应保证在运输和贮存过程中不致损坏，8.2.2同一规格的编织填料不超过5kg为一卷，环状填料每10个为一包，用塑料袋包装并装人箱内，捆扎牢固，每箱质量不超过20kg。8.2.3包装箱内应有装箱单，其上注明：a）制造厂名：
b）产品名称：
c）产品商标：
d）产品规格、型号；
JB/T6627-2008
e）产品数量；
f）制造日期；
8.2.4包装箱内应附有产品合格证，其上注明：a）批号；
b）标准编号：
c）检验员姓名或代号。
8.3运输及贮存
8.3.1编织密封填料在运输过程中必须防止雨淋或受潮。8.3.2产品应贮存在清洁、干燥的仓库内。中华人民共和国
