【机械行业标准(JB)】 镍铬及镍铬铁合金化学分析方法 第2部分：铬的测定

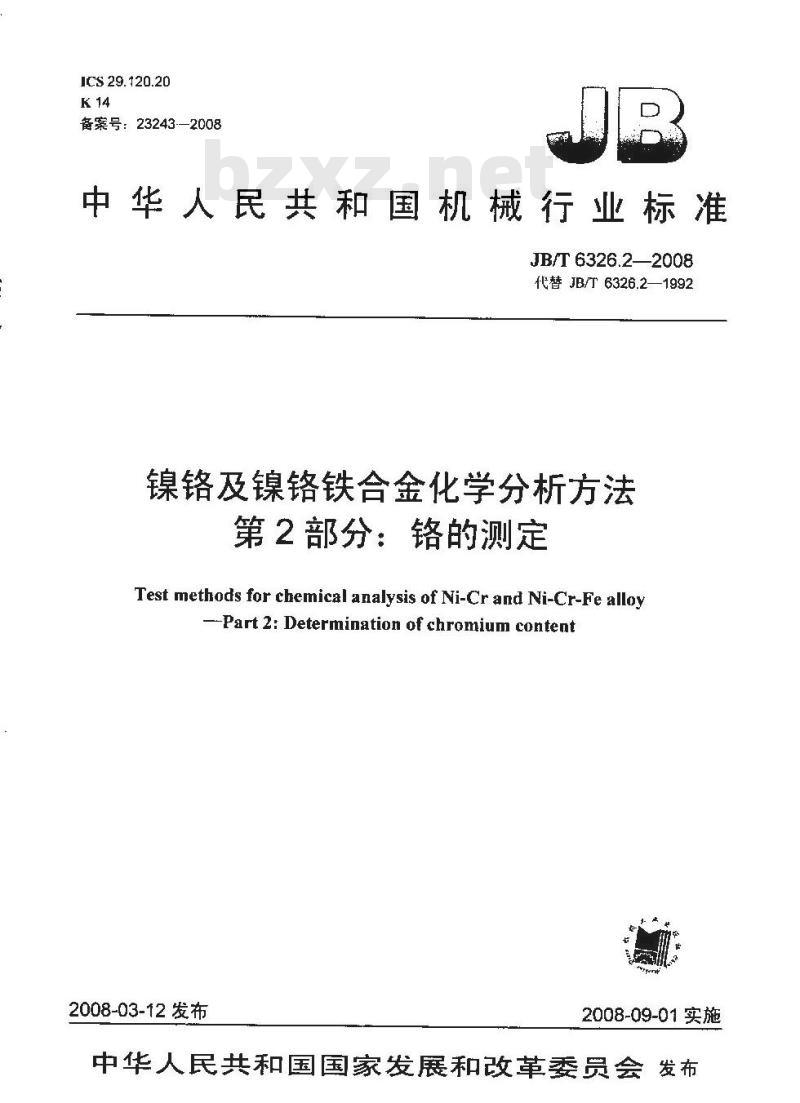

ICS 29.120.20
备案号：23243—2008
中华人民共和国机械行业标准
JB/T 6326.22008
代替JB/T6326.2—1992
镍铬及镍铬铁合金化学分析方法第2部分：铬的测定
Test methods for chemical analysis of Ni-Cr and Ni-Cr-Fe alloy--Part 2: Determination of chromium content2008-03-12发布
2008-09-01实施bzxZ.net
中华人民共和国国家发展和改革委员会发布前言

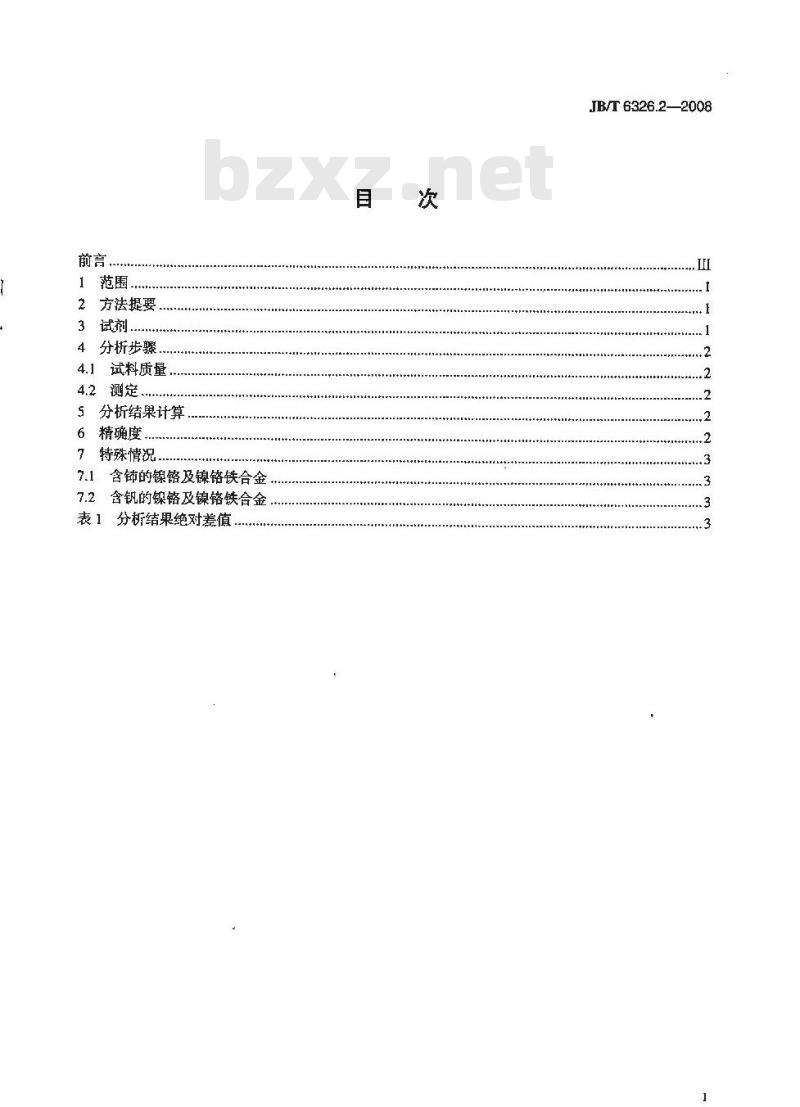

1范围
2方法提要
4分析步骤.
4.1试料质量.
4.2测定
5分析结果计算
6精确度.
特殊情况，
7..含铺的镍铬及镍铬铁合金.
7.2含钒的镍铬及镍铬铁合金
表1、分析结果绝对差值.
.......

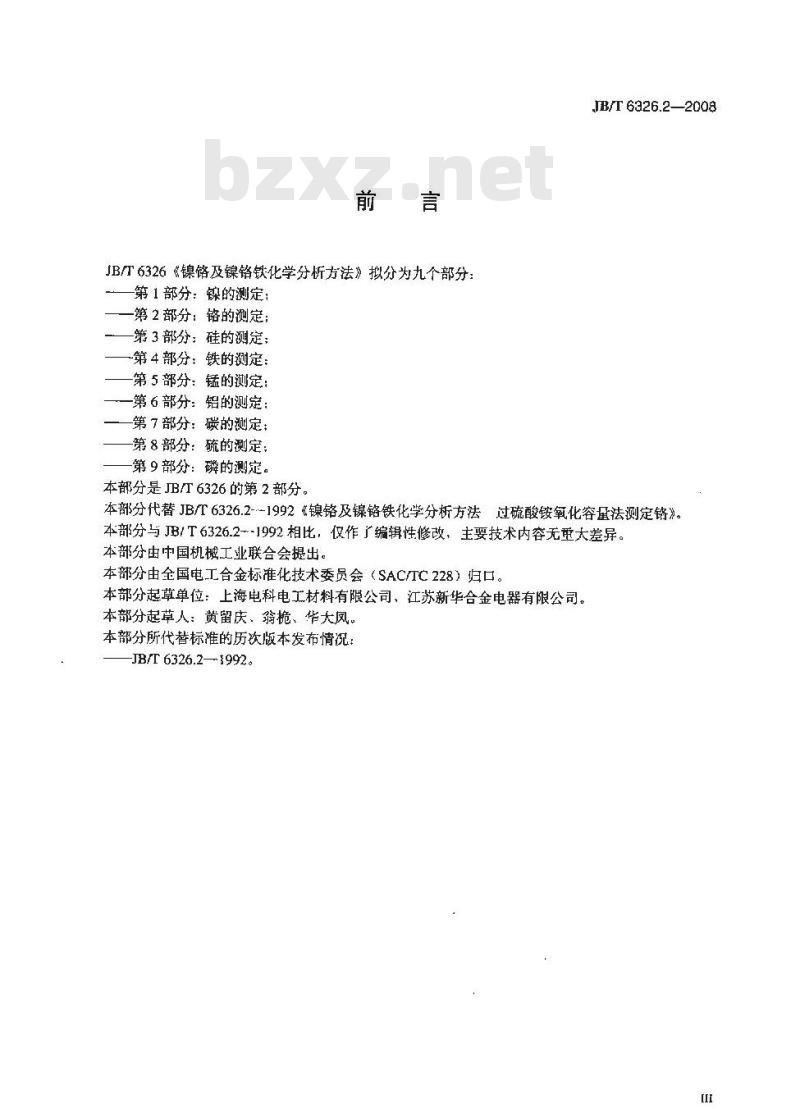

JB/T6326.2—2008
JB/T6326《镍铬及镍铬铁化学分析方法》拟分为九个部分：-第1部分：镍的测定：
一第2部分：铬的测定；
一第3部分：硅的测定
第4部分：铁的测定：
-第5部分：锰的测定：
第6部分：铝的测定：
第7部分：碳的测定：
第8部分：硫的测定：
第9部分：磷的测定。
本部分是JB/T6326的第2部分。
JB/T6326.2—2008
本部分代替JB/T6326.2--1992《镍铬及镍铬铁化学分析方法过硫酸铵氧化容量法测定铬》。本部分与JB/T6326.2~-1992相比，仅作了编辑性修改，主要技术内容无重大差异。本部分由中国机械工业联合会提出。本部分由全国电工合金标准化技术委员会（SAC/TC228）归口。本部分起草单位：上海电科电工材料有限公司、江苏新华合金电器有限公司。本部分起草人：黄留庆、翁、华大凤。本部分所代替标准的历版本发布情况JB/T6326.2—1992。

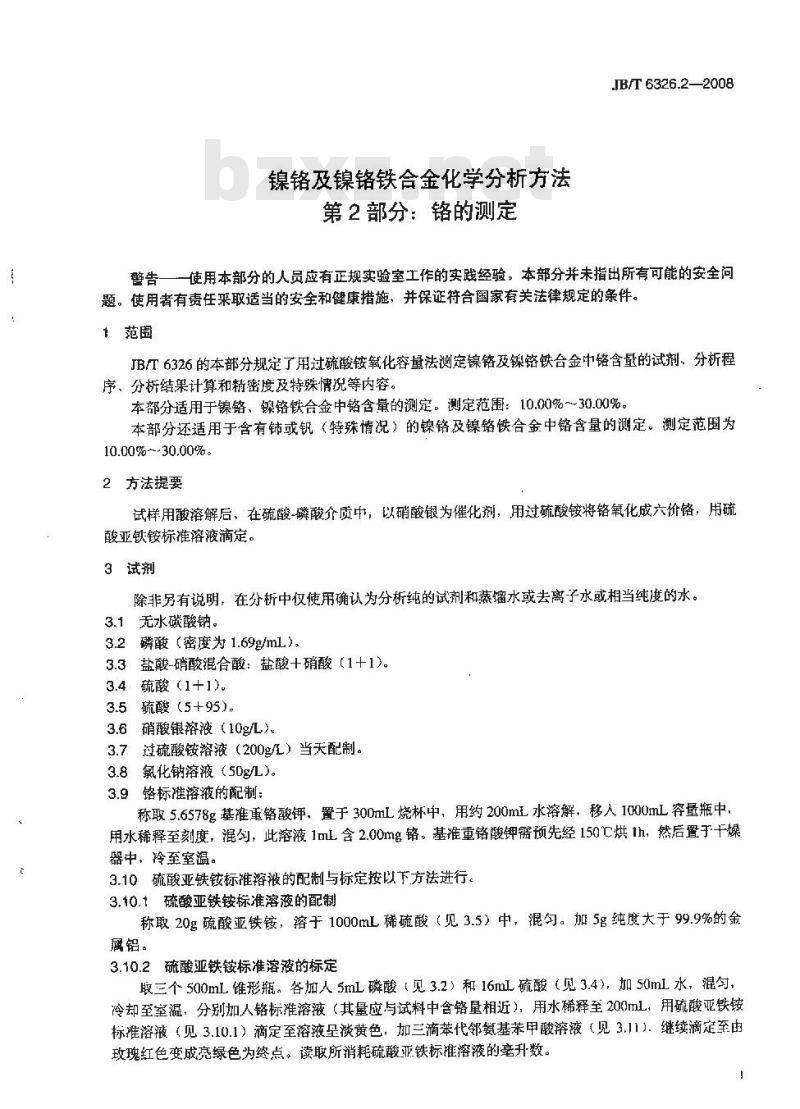

镍铬及镍铬铁合金化学分析方法第2部分：铬的测定
.JB/T 6326.2—2008
警告一一使用本部分的人员应有正规实验室工作的实践经验，本部分并未指出所有可能的安全问题。使用者有责任采取适当的安全和健康措施，并保证符合国家有关法律规定的条件。范围
JB/T6326的本部分规定了用过硫酸铵氧化容量法测定镍铬及镍铬铁台金中铬含量的试剂、分析程序、分析结果计算和精密度及特殊情况等内容。本部分适用于镍铬、镍铬铁合金中铬含量的测定。测定范围：10.00%～30.00%。本部分还适用于含有铺或钒（特殊情况）的镍铬及镍铬铁合金中铬含量的测定。测定范围为10.00%~-30.00% 。
2方法提要
试样用酸溶解后，在硫酸-磷酸介质中，以硝酸银为催化剂，用过硫酸铵将铬氧化成六价铬，用硫酸亚铁铵标准溶液滴定。
3试剂
除非另有说明，在分析中仅使用确认为分析纯的试剂和蒸馏水或去离子水或相当纯度的水。3.1无水碳酸钠。
3.2磷酸（密度为1.69g/ml）
3.3盐酸-硝酸混合酸：盐酸+硝酸（1+1)。3.4硫酸（1+1)。
3.5硫酸（5+95）。
硝酸银溶液（10g/L）
过硫酸铵溶液（200g/L）当天配制。3.7
氯化钠溶液（5Dg/L）。
3.9铬标准溶液的配制：
称取5.6578g基准重铬酸钾，置于30DmL烧杯中，用约200mL水溶解，移人1000mL容量瓶中用水稀释至刻度，混勾，此溶液1mL含2.00mg铬。基准重铬酸钾需预先经150C烘1h，然后置于干燥器中，冷至室温。
3.10硫酸亚铁铵标准溶液的配制与标定按以下方法进行。3.10.t硫酸亚铁铵标准溶液的配制称取20g硫酸亚铁铵，溶于1000mL稀硫酸（见3.5）中，混勾。加5g纯度大于99.9%的金铝。
3.10.2硫酸亚铁铵标准溶液的标定取三个500mL锥形瓶。各加人5mL磷酸见3.2）和16mL硫酸（见3.4），加50mL水，混匀，冷却至室温，分别加人铬标准溶液（其量应与试料中含铬量相近），用水稀释至200mL，用硫酸亚铁铵标准溶液（见3.10.1）滴定至溶液呈淡黄色，加三滴苯代邻氨基苯甲酸溶液（见3.11）.继续滴定至由玫瑰红色变成亮绿色为终点。读取所消耗硫酸亚铁标准溶液的毫升数。JB/T6326.2—2008
3.11苯代邻氨基苯甲酸指示剂溶液（2g/L）的配制：称取0.2g苯代邻氨基苯甲酸置于150mL烧杯中，加0.2g无水碳酸钠（见3.1），加2mL~3mL水充分搅拌至完全溶解，用水稀释至100mL，混勾。3.11.1计算单位硫酸亚铁铵标准溶液滴定铬标准溶液的比值按式（1）计算单位体积硫酸亚铁铵标准溶液（见3.10）相当于铬的比值（T)。T=V.C
-单位体积硫酸亚铁铵标准溶液相当于饹的比值，单位为g/mL：T
C铬标准溶液的浓度，单位为gmL：V-移取铬标准溶液的体积，单位为mL；Vi滴定所消耗硫酸亚铁铵标准溶液体积的平均值，单位为mL。计算结果表示到小数点后两位。(1)
3.11.2三份铬标准溶液所消耗硫酸亚铁标准溶液毫升数的差值，不应超过0.05mL。取三次滴定的平均值。
4分析步骤
4.1试料质量
称取约0.2g试料，精确到0.1mg。4.2测定
4.2.1将试料置于500mL锥形瓶中，加10mL～20mL盐酸-硝酸混合载（见3.3）低温溶解，加人16mL硫酸（见3.4），5m磷酸（见3.2），加热至硫酸冒烟，取下，稍冷。4.2.2加人200mL热水，再加入5mL硝酸银溶液（见3.6）、20mL过硫酸铵溶液（见3.7），混勾，加热煮沸至溶液呈红色，继续煮沸5min，使过硫酸铵分解完全。加10mL氮化钠溶液（见3.8），煮沸至红色消失，并继续煮沸8min～10min，使氛化银沉淀凝聚，溶液澄清，冷却至室温。4.2.3用硫酸亚铁铵标准溶液（见3.10.1）滴定至溶液呈淡黄色，加三滴苯代邻氨基举甲酸指示剂溶液（见3.I1），继续滴定至溶液由玫瑰红色变为亮绿色为终点。5分析结果计算
按式（2）计算铬的质量分数（%）：2.1×100
式中：
V-滴定试料所消耗硫酸亚铁铵标准溶液的体积，单位为mL；T—一按式（1）计算的单位体积硫酸亚铁铵标推溶液相当于铬的比值，单位为g/mL；m——试料质量，单位为g。
计算结果表示到小数点后两位。6精确度
在不同的实验室，由不同的操作者使用不同的设备，按相同的测试方法，对同一被测对象相互独立进行测试，结果的绝对差值不大于表1所列的值，以大于表1所列值不超过5%为前提。2
特殊情况
铬的质分数范围
10.00--18.00
>18.00~30.00
分析结果绝对差值
绝对差值
JB/T6326.2—200B
含铈的镍铬及镍铬铁合金
如合金中含铈，则按每含1.0%相当于0.12%的铬，对第5章的计算结果进行校正。7.2含钒的镍铬及镍铬铁合金
如合金中含钒，则按每含1.0%的钒相当于0.34%的铬，对第5章的计算结果进行校正。中华人民共和国
机械行业标准
镍铬及镍铬铁合金化学分析方法第2部分：铬的测定
JB/T 6326.2—2008
机械I业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm·0.5印张·11千孚2008年9月第1版第1次印刷
定价：10.00元
书号：15111-9142
网址：http：t/ctnpbouk.com编辑部电话：（010）88379778
直销中心电话：
(010）88379693
封面无防伪标均为盗版
版权专有
侵权必究
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
