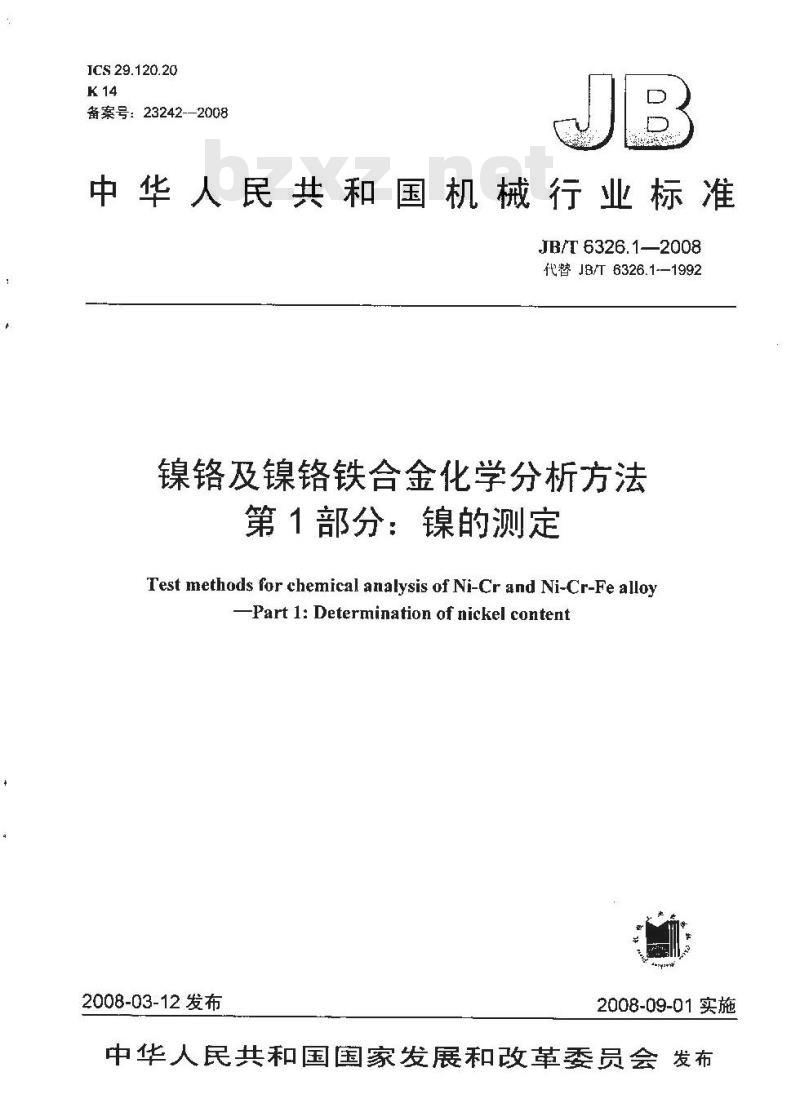

【机械行业标准(JB)】 镍铬及镍铬铁合金化学分析方法 第1部分：镍的测定

ICS 29.120.20
备案号：23242--2008
中华人民共和国机械行业标准
JB/T 6326.1—2008
代替JB/T6326.1--1992
镍铬及镍铬铁合金化学分析方法第1部分：镍的测定
Test methods for chemical analysis of Ni-Cr and Ni-Cr-Fe alloyPart l: Determination of nickel content2008-03-12发布
2008-09-01实施
中华人民共和国国家发展和改革委员会发布$

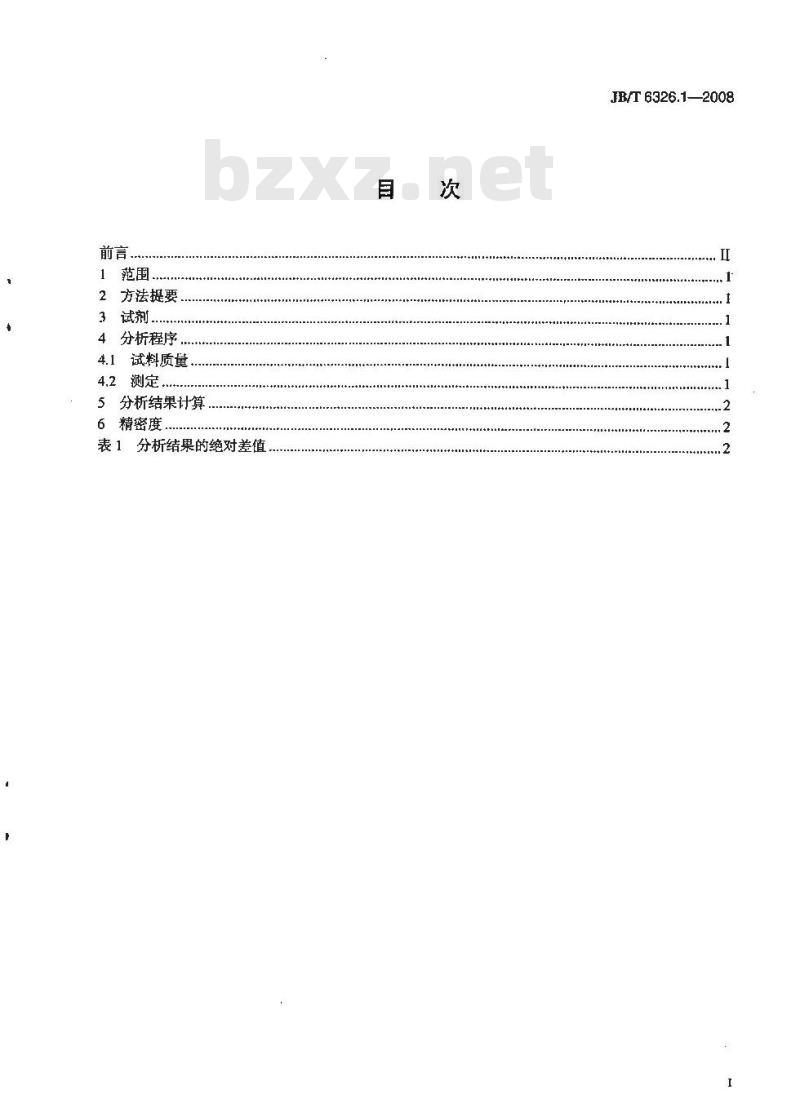

2方法提要
3试剂
4分析程序
4.1试料质量
4.2测定
5分析结果计算
6精密度，
表 1分析结果的绝对差值
JB/T 6326.1—2008
JB/T 6326.1—2008

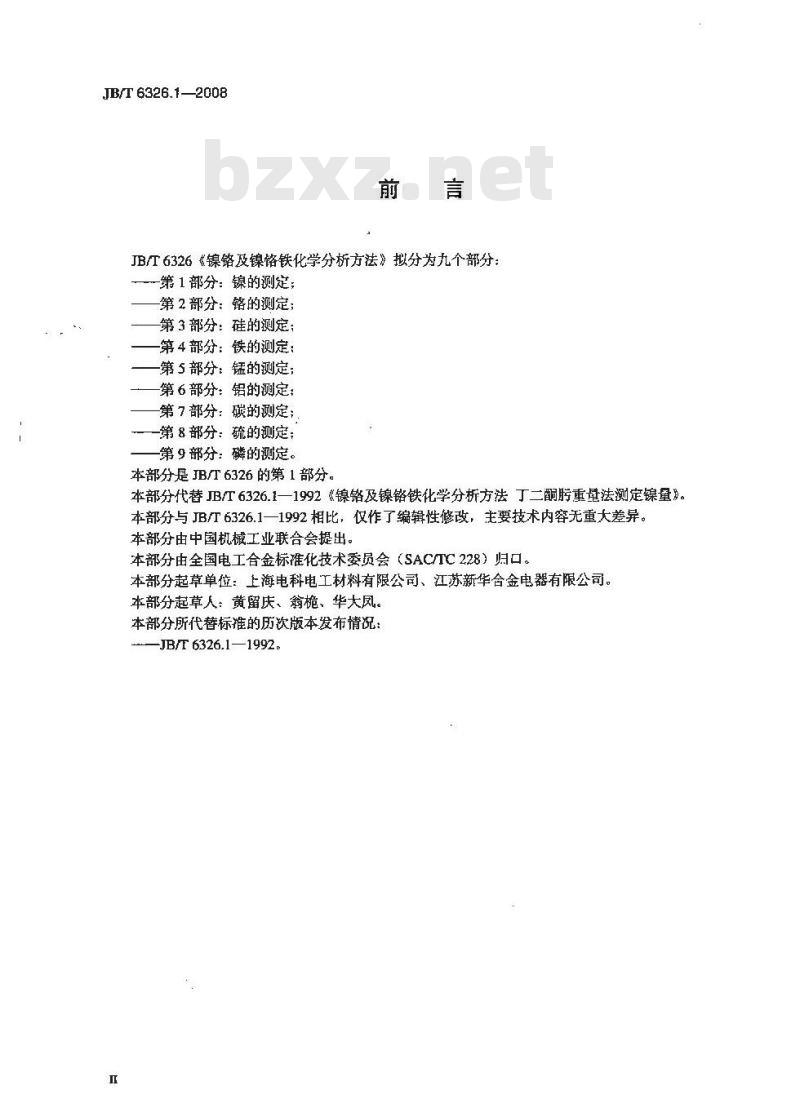

JB/T6326《镍铬及镍饹铁化学分析方法》拟分为九个部分：第1部分：镍的测定；
第2部分：铭的测定；
第3部分：硅的测定；
第4部分：铁的测定：
第5部分：锰的测定；
第6部分：铝的测定；
第7部分：碳的测定；
-第8部分：硫的测定；
第9部分：磷的测定。
本部分是B/T6326的第1部分。
本部分代替JB/T6326.1—1992《镍铬及镍铬铁化学分析方法丁二酮重量法测定镍量》。本部分与JB/T6326.1一1992相比，仅作了编辑性修改，主要技术内容无重大差异。本部分由中国机械工业联合会提出。本部分由全国电工合金标准化技术委员会（SAC/TC228）归口。本部分起草单位：上海电科电工材料有限公司、江苏新华合金电器有限公司。本部分起草人：黄留庆、翁、华大凤。本部分所代替标推的历次版本发布情况：-JB/T 6326.1—1992

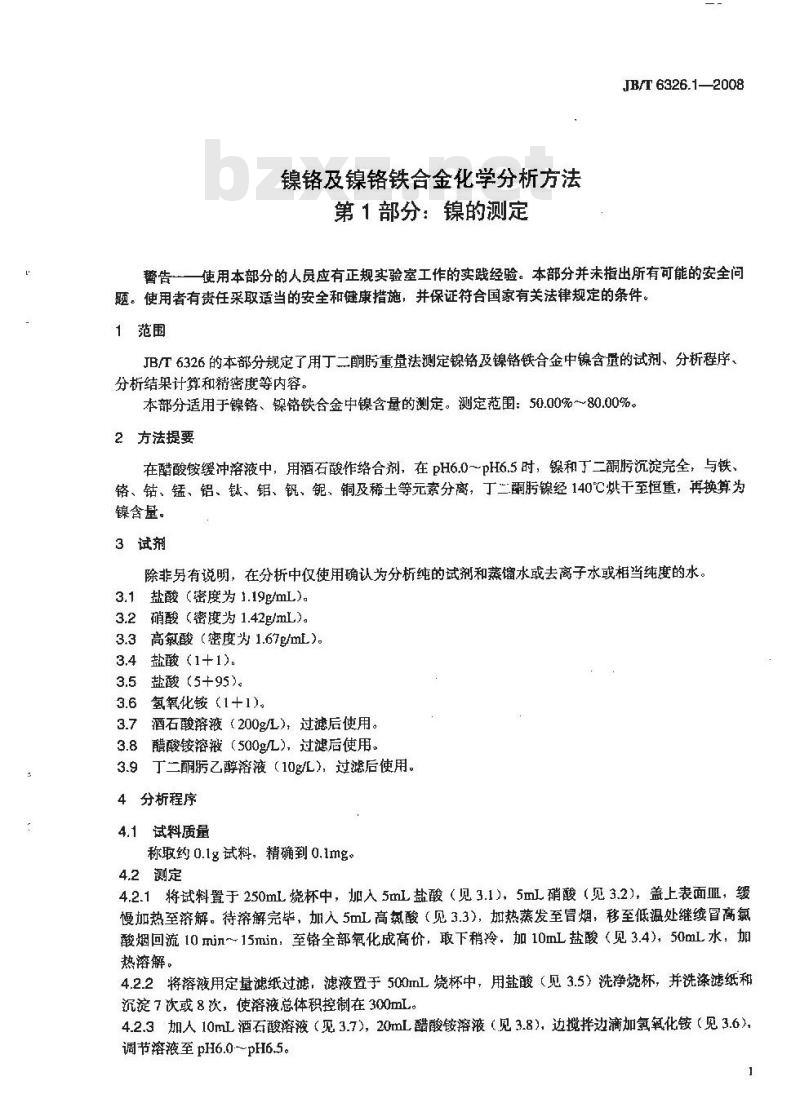

镍铬及镍铬铁合金化学分析方法第1部分：镍的测定
JB/T6326.1—2008
警告一使用本部分的人员应有正规实验室工作的实践经验。本部分并未指出所有可能的安全问题。使用者有责任采取适当的安全和健康措施，并保证符合国家有关法律规定的条件。1范围
JB/T6326的本部分规定了用丁二酮重量法测定镍铬及镍铬铁合金中镍含量的试剂、分析程序、分析结果计算和精密度等内容。本部分适用于镍铬、镍铬铁合金中镍含量的测定。测定范围：50.00%~80.00%。2方法提要
在醋酸铵缓冲溶液中，用酒石酸作络合剂，在pH6.0～pH6.5时，镍和丁二酮沉淀完全，与铁、铬、钻、锰、铝、钛、钼、钒、铌、铜及稀土等元素分离，丁二酮镍经140℃烘干至恒重，再换算为镍含量。
3试剂
除非另有说明，在分析中仅使用确认为分析纯的试剂和蒸馏水或去离子水或相当纯度的水。3.1盐酸（密度为 1.19g/mL)。
3.2硝酸（密度为1.42g/mL）。
3.3高氯酸（密度为1.67g/mL)。3.4盐酸（1+1)。
3.5盐酸（5+95)。
氢氧化铵（1+1)。
酒石酸溶液（200g/L），过滤后使用。醋酸铵溶液（500g/L），过滤后使用。3.8
丁二酮乙醇溶液（10g/L），过滤后使用。3.9
分析程序
4.1试料质量
称取约 0.1g试料，精确到 0.1mg。4.2测定
4.2.1将试料置于250mL烧杯中，加入5mL盐酸（见3.1），5ml硝酸（见3.2），盖上表面皿，缓慢加热至溶解。待溶解完毕，加入5mL高氮酸（见3.3），加热蒸发至冒烟，移至低温处继续冒高氯酸烟回流10min～15min，至铬全部氧化成高价，取下稍冷，加10mL盐酸（见3.4），50mL水，加热溶解。
4.2.2将溶液用定量滤纸过滤，滤液置于500mL烧杯中，用盐酸（见3.5）洗净烧杯，并洗涤滤纸和沉淀7次或8次，使溶液总体积控制在300mL。4.2.3加人10mL酒石酸溶液（见3.7），20mL醋酸铵溶液（见3.8），边搅拌边滴加氢氧化铵（见3.6），调节溶液至pH6.0pH6.5。
JB/T 6326.1--2008

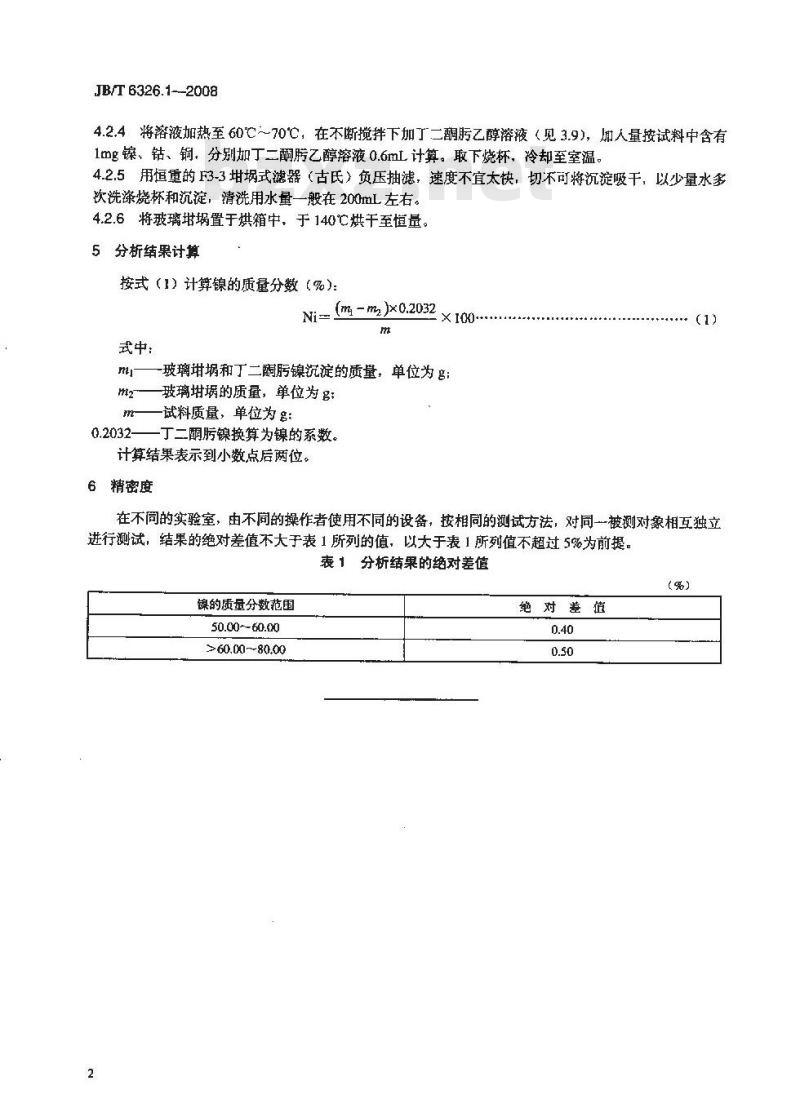

4.2.4将溶液加热至60℃～70℃，在不断搅拌下加丁二酮乙醇溶液（见3.9），加人量披试料中含有1mg镍、钴、铜，分别加丁二酮脖乙醇溶液0.6mL计算。取下烧杯，冷却至室温。4.2.5用恒重的F3-3蜗式滤器（古氏》负压抽滤，速度不宜太快，切不可将沉淀吸干，以少量水多次洗涤烧杯和沉淀，清洗用水量一般在200mL左右。4.2.6将玻璃埚置于烘箱中，于140℃烘干至恒量。5分析结果计算
按式（1）计算镍的质量分数（%）：Ni= (m -m)x0.2032
式中：
-玻璃埚和丁二酮镍沉淀的质量，单位为g：玻璃璃的质量，单位为g：
-试料质量，单位为g：
0,2032-
一丁二酮镍换算为镍的系数。
计算结果表示到小数点后两位。6精密度
在不同的实验室，由不同的操作者使用不同的设备，按相同的测试方法，对同一被测对象相互独立进行测试，结果的绝对差值不大于表1所列的值，以大于表1所列值不超过5%为前提。表1分析结果的对差值
（%）
镍的质量分数范围
50.00~60.00bzxz.net
>60.00~80.00
绝对差值
人民共和
机械行业标准
镍铬及镍铬铁合金化学分析方法第1部分：镍的测定
JB/T 6326.1—2008
机械工业出版社出版发行
北京市百万庄大街22号
政编码：100037
210mm×297mm+0.25印张8千字
2008年9月第1版第1次印刷
定价：8.00元
书号：15111-9141
网址：hup：/cmpbook.com
编辑部电话：
(010) 88379778
直销中心电话：
(010) 88379693
封面光防伪标均为盗版
版权专有
侵权必究
800129
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
