【机械行业标准(JB)】 内燃机 活塞环金相检验 第1部分：单体铸造活塞环

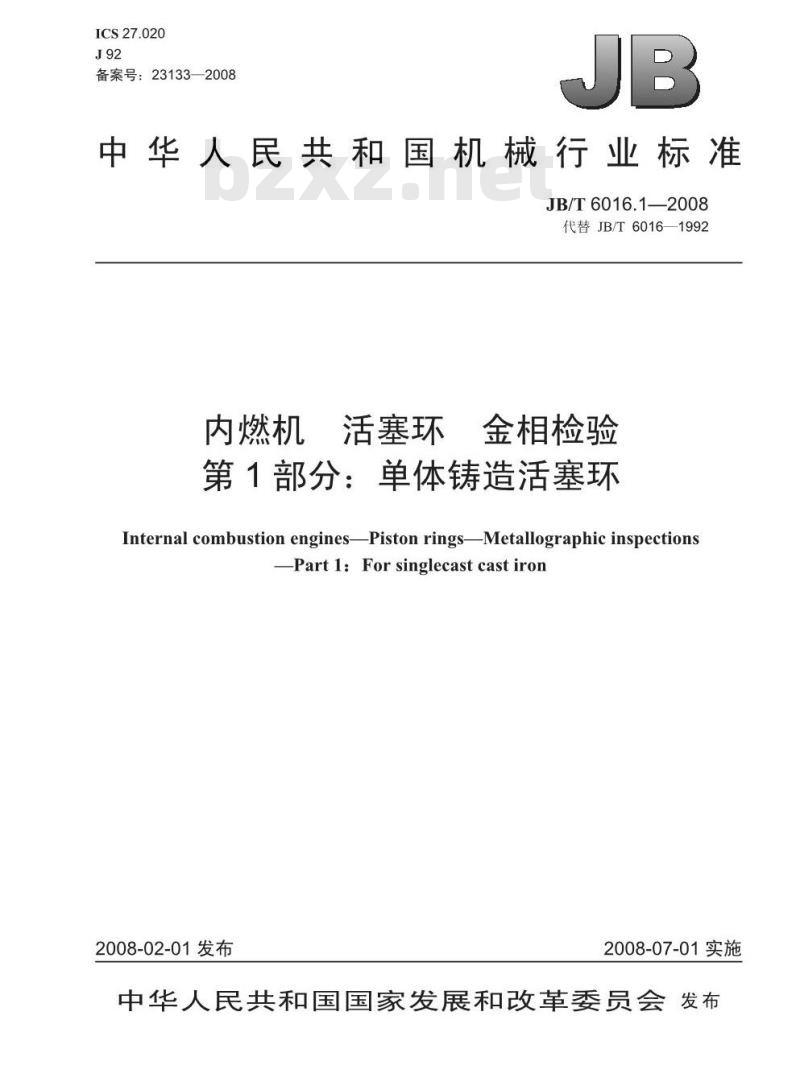

ICS27.020
备案号：23133—2008
中华人民共和国机械行业标准
JB/T6016.1—2008
代替JB/T6016—1992
内燃机活塞环金相检验
第1部分：单体铸造活塞环
Internalcombustionengines-Pistonrings-Metallographicinspections-Partl：Forsinglecastcastiron2008-02-01发布
2008-07-01实施
中华人民共和国国家发展和改革委员会发布前言，

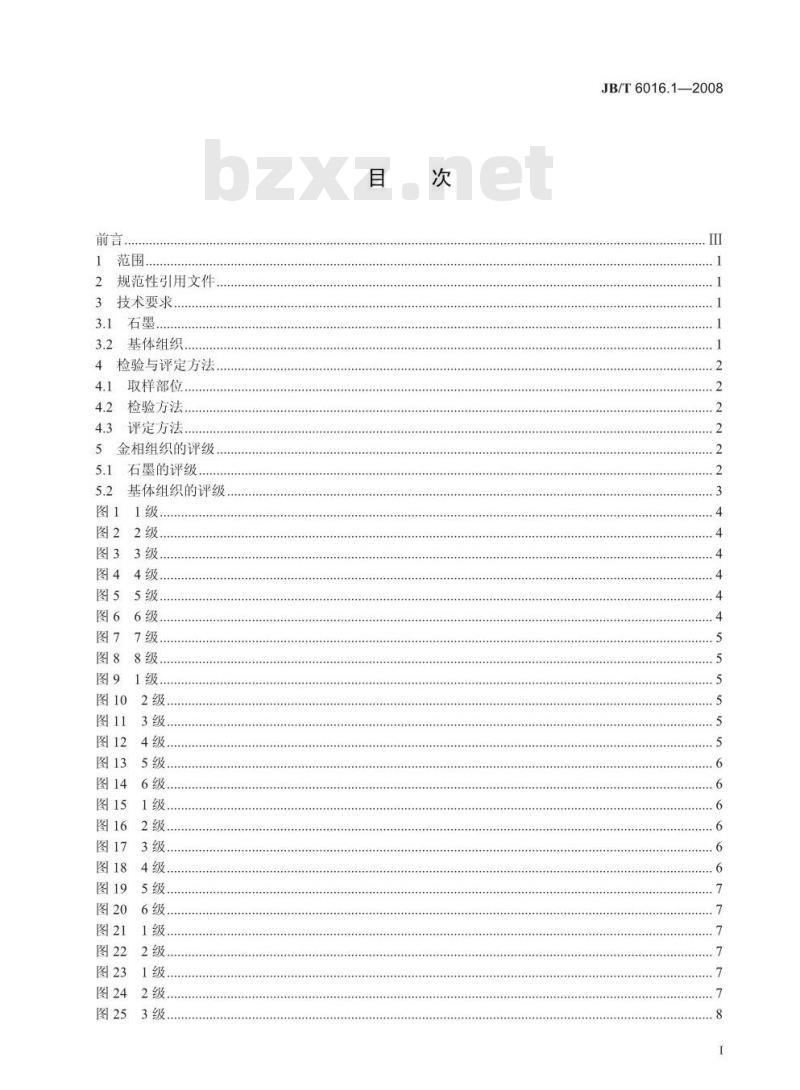

规范性引用文件
3技术要求..
3.1石墨．
3.2基体组织.
4检验与评定方法
4.1取样部位.
4.2检验方法.
4.3评定方法.
5金相组织的评级.
石墨的评级
基体组织的评级
图11级.
图22级.
图33级.
图44级.
图55级.
图66级
图９1级.
图102级.
图113级.
图124级.
图146级.
图162级
图184级.
图195级..
图206级.
图222级.
JB/T6016.1—2008
JB/T6016.1—2008

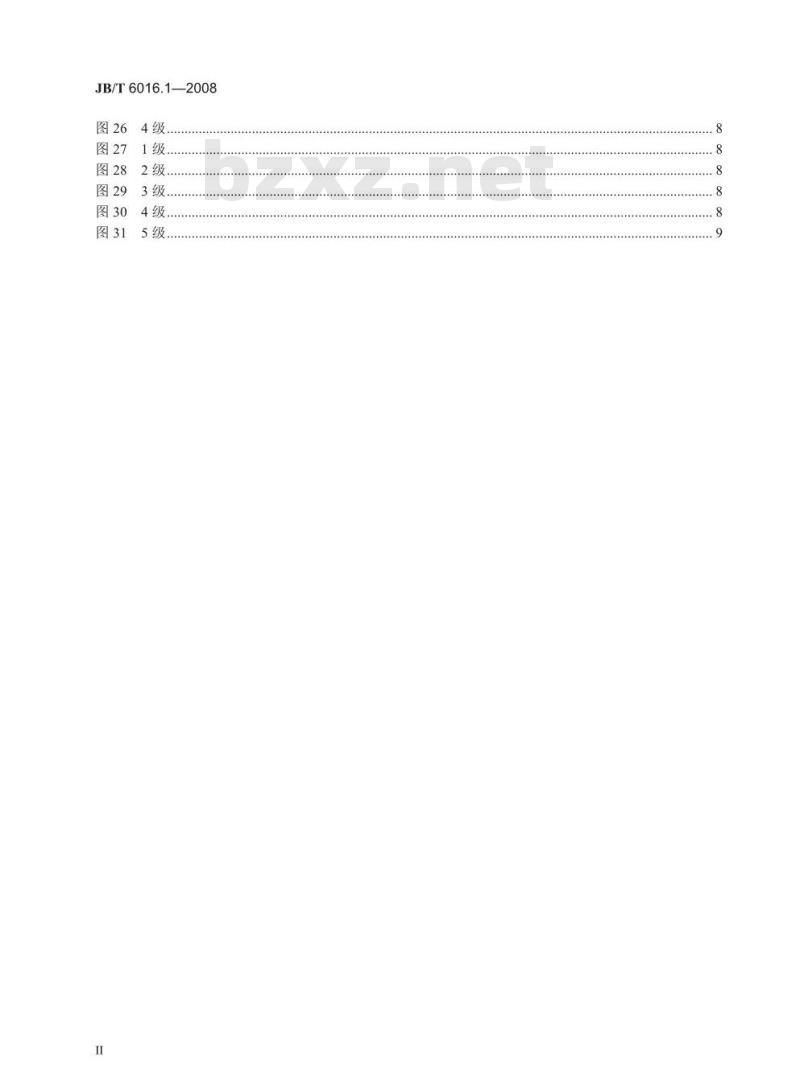

图264级.
图271级
图282级.
图293级.
图3.级.
图315级...

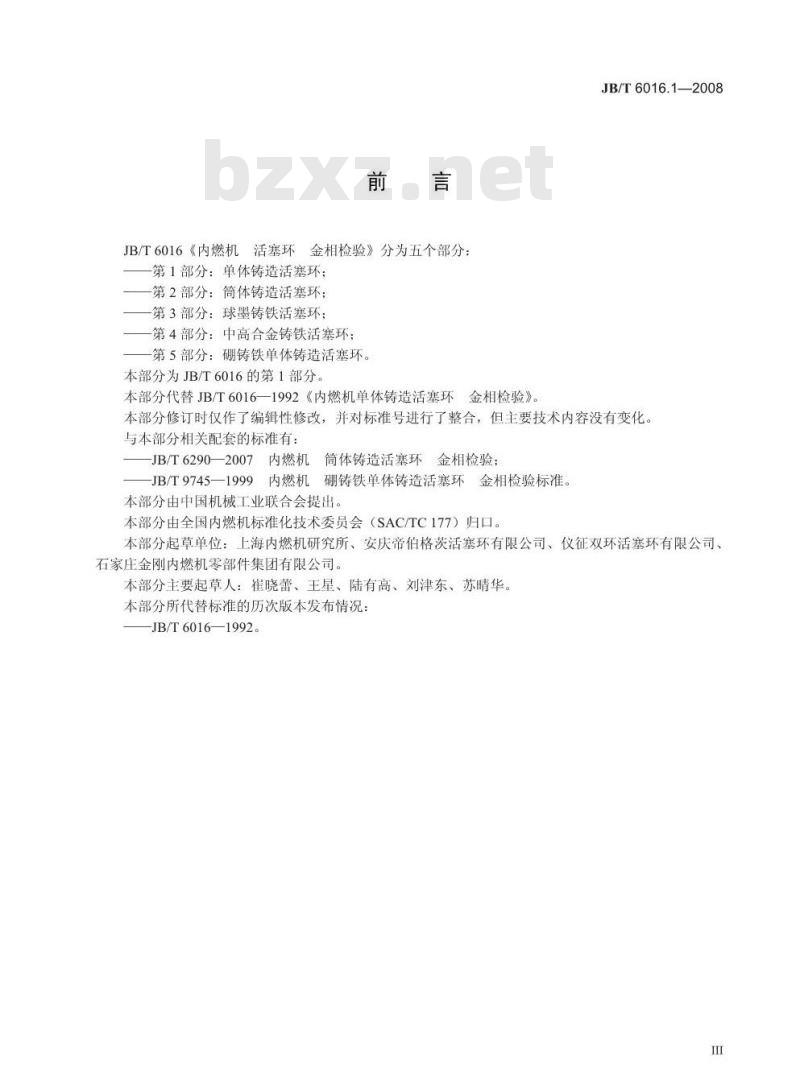

JB/T6016《内燃机活塞环金相检验》分为五个部分：-第1部分：单体铸造活塞环：
第2部分：筒体铸造活塞环；
第3部分：球墨铸铁活塞环；
第4部分：中高合金铸铁活塞环；-第5部分：硼铸铁单体铸造活塞环。本部分为JB/T6016的第1部分。
本部分代替JB/T6016一1992《内燃机单体铸造活塞环金相检验》。JB/T6016.1—2008
本部分修订时仅作了编辑性修改，并对标准号进行了整合，但主要技术内容没有变化与本部分相关配套的标准有：
JB/T6290—2007内燃机1
简体铸造活塞环金相检验；
-JB/T9745—1999内燃机硼铸铁单体铸造活塞环金相检验标准。本部分由中国机械工业联合会提出。本部分由全国内燃机标准化技术委员会（SAC/TC177）归口。本部分起草单位：上海内燃机研究所、安庆帝伯格茨活塞环有限公司、仪征双环活塞环有限公司、石家庄金刚内燃机零部件集团有限公司。本部分主要起草人：崔晓蕾、王星、陆有高、刘津东、苏晴华。本部分所代替标准的历次版本发布情况：JB/T6016—1992。

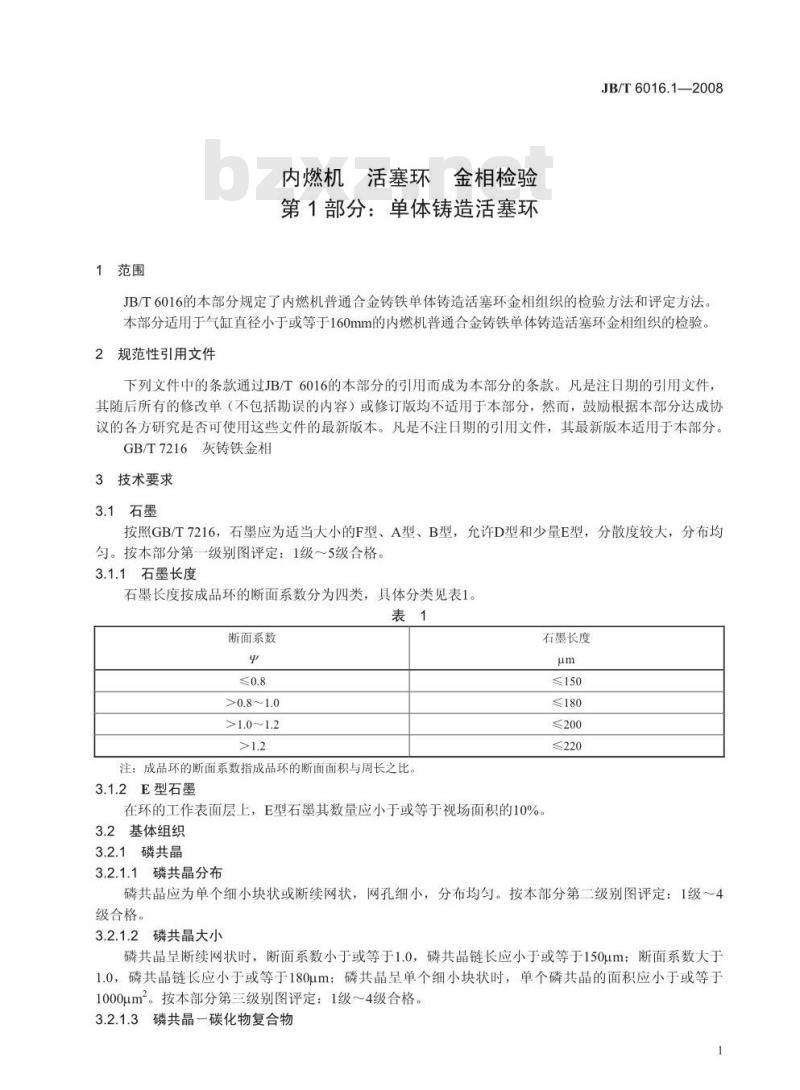

1范围
内燃机活塞环金相检验
第1部分：单体铸造活塞环
JB/T6016.1—2008
JB/T6016的本部分规定了内燃机普通合金铸铁单体铸造活塞环金相组织的检验方法和评定方法。本部分适用于气缸直径小于或等于160mm的内燃机普通合金铸铁单体铸造活塞环金相组织的检验。2规范性引用文件
下列文件中的条款通过JB/T6016的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T7216灰铸铁金相
3技术要求
3.1石墨
按照GB/T7216，石墨应为适当大小的F型、A型、B型，允许D型和少量E型，分散度较大，分布均勾。按本部分第一级别图评定：1级～5级合格。3.1.1石墨长度
石墨长度按成品环的断面系数分为四类，具体分类见表1。表1
断面系数
注：成品环的断面系数指成品环的断面面积与周长之比。3.1.2E型石墨
石墨长度
≤150
≤200下载标准就来标准下载网
在环的工作表面层上，E型石墨其数量应小于或等于视场面积的10%。3.2基体组织
3.2.1磷共晶
3.2.1.1磷共晶分布
磷共晶应为单个细小块状或断续网状，网孔细小，分布均勾。按本部分第二级别图评定：1级～4级合格。
3.2.1.2磷共晶大小
磷共晶呈断续网状时，断面系数小于或等于1.0，磷共晶链长应小于或等于150um；断面系数大于1.0，磷共晶链长应小于或等于180um；磷共晶呈单个细小块状时，单个磷共晶的面积应小于或等于1000um。按本部分第三级别图评定：1级～4级合格。3.2.1.3磷共晶一碳化物复合物
JB/T6016.1—2008
复合物中碳化物的长度应小于或等于30um，面积应小于或等于300um2。按本部分第四级别图评定：1级合格。
3.2.2游离铁素体
游离铁素体的数量应小于或等于视场面积的5%。按本部分第五级别图评定：1级～3级合格。3.2.3珠光体
珠光体应为索氏体型珠光体，细片状珠光体，允许有针状组织，不允许有粒状珠光体、游离渗碳体和莱氏体存在。按本部分第六级别图评定：1级～3级合格。4检验与评定方法
4.1取样部位
试样应在环开口的对面左、右5mm范围内截取，并以其截面作为金相磨面。金相检验应在试样的整个磨面内进行。
4.2检验方法
4.2.1石墨的检验应在未浸蚀的金相磨面上进行。4.2.2基体组织的检验在用2%～4%硝酸酒精浸蚀后的金相磨面上进行。4.3评定方法
4.3.1石墨的评定
4.3.1.1石墨分布形状的评定
石墨的分布形状应根据占整个磨面内的多数石墨对照标准图片进行评定。4.3.1.2石墨长度的评定
石墨的长度在整个磨面内选取最长的石墨进行评定，以单个石墨两端的直线长度计算，不允许有三根石墨超出规定尺寸。
4.3.1.3E型石墨的评定
E型石墨应在环的工作表面层上（即距外圆柱面1mm和上、下两端面各0.75mm的区域内）选取最差的视场进行评定，有三个视场不合格，则为不合格，并注明其E型石墨的平均百分含量。4.3.2基体组织的评定
基体组织用2%～4%硝酸酒精浸蚀磨面后，磷共晶、游离铁素体、珠光体在整个磨面选取最差的视场进行评定，如有三个视场不合格，则为不合格；游离渗碳体和莱氏体有一个视场出现，则为不合格。4.3.3本部分的图片视场尺寸为75mm×55mm。5金相组织的评级
5.1石墨的评级
石墨在放大100倍下按第一级别图进行检查和评定，其各级说明见表2。表2
细小A型石墨+F型石墨，分布均匀B型石墨十A型石墨，分布均勺
F型石墨+A型石墨，分布均勺
D型石墨+F型石墨
E型石墨≤10%
E型石墨>10%
大量密集分布不均勾的F型石墨
粗大的F型石墨和A型石墨
5.2基体组织的评级
5.2.1磷共晶的评级
5.2.1.1磷共晶分布的评级
磷共晶分布在放大100倍下按第二级别图进行检查和评定，其各级说明见表3。5.2.1.2磷共晶大小的评级
磷共晶大小在放大500倍下按第三级别图进行检查和评定，其各级说明见表4。5.2.1.3磷共晶一碳化物复合物的评级JB/T6016.1—2008
磷共晶一碳化物复合物在放大500倍下按第四级别图进行检查和评定，其各级说明见表5。
磷共晶分布
磷共晶呈细小块状，分布均勾
磷共晶呈断续网状，分布均勾
磷共晶呈断续网状，少量呈枝晶状磷共晶呈断续网状，少量呈枝晶偏析磷共晶呈严重枝晶分布
磷共晶呈严重偏析分布
磷共晶的大小
小块状磷共晶
短链状磷共晶
中等块状磷共晶（面积≤1000um2）中等链状磷共晶
大块状磷共晶
长链状磷共晶
磷共晶复合物组织
长度≤30μm）
小块状磷共晶复合物（碳化物面积≤300μum，+大块状磷共晶复合物（碳化物面积>300μum2，长度>30um）游离铁素体的评级
游离铁素体在放大200倍下按第五级别图进行检查和评定，其各级说明见表6表6
珠光体的评级
游离铁素体含量
珠光体基体在放大500倍下按第六级别图进行检查和评定，其各级说明见表7。图
JB/T6016.1—2008
索氏体型珠光体
细片状珠光体
针状组织
珠光体
中等片状珠光体（片间距>0.8um）粒状珠光体
第一级别图（100×）
图33级
图55级
图22级
图44级
图66级
图77级
图91级
图113级
第二级别图（100×）
JB/T6016.1—2008
图88级
图102级
图124级
JB/T6016.1—2008
图135级
图151级
图173级
第三级别图（500×）
图146级
图162级
图184级
图195级
图211级
图231级
第四级别图（500×）
第五级别图（200×）
JB/T6016.1—2008
图206级
图222级
图242级
JB/T6016.1—2008
图253级
图271级
图293级
第六级别图（500×）
图264级
图282级
图304级
