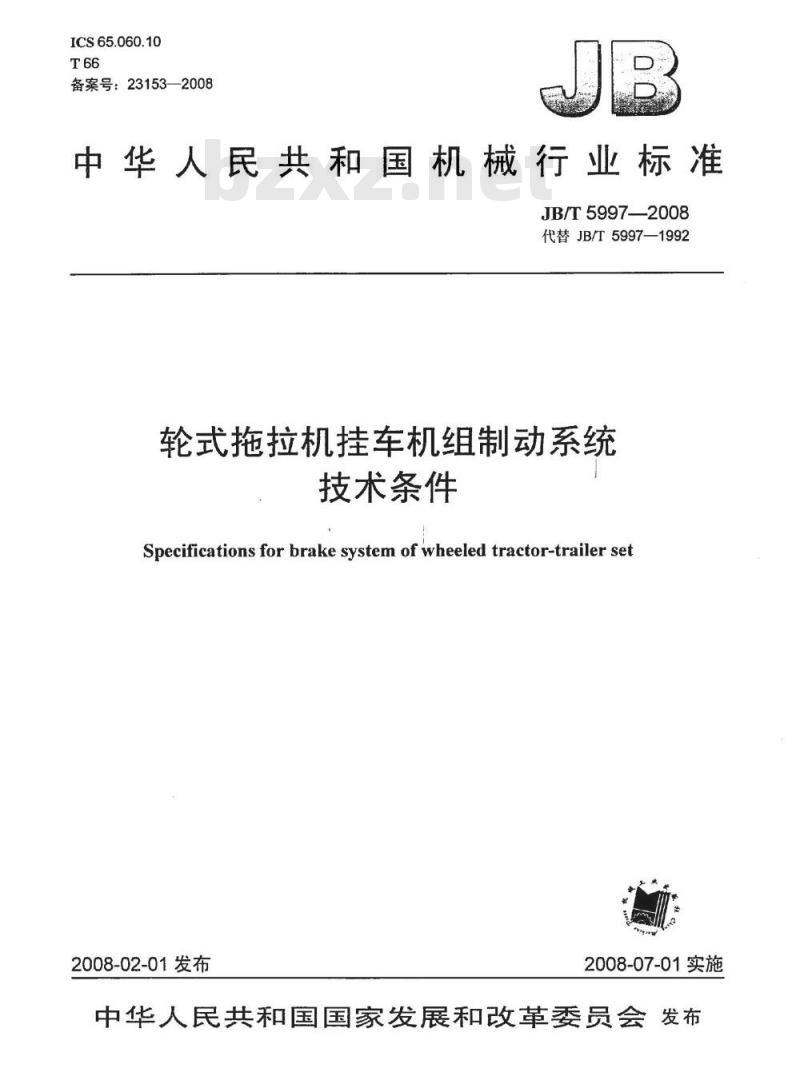

【机械行业标准(JB)】 轮式拖拉机挂车机组制动系统 技术条件

ICS65.060.10
备案号：23153—2008
中华人民共和国机械行业标准
JB/T5997—2008
代替JB/T5997—1992
轮式拖拉机挂车机组制动系统
技术条件
Specifications for brake system of wheeled tractor-trailer set2008-02-01发布
2008-07-01实施

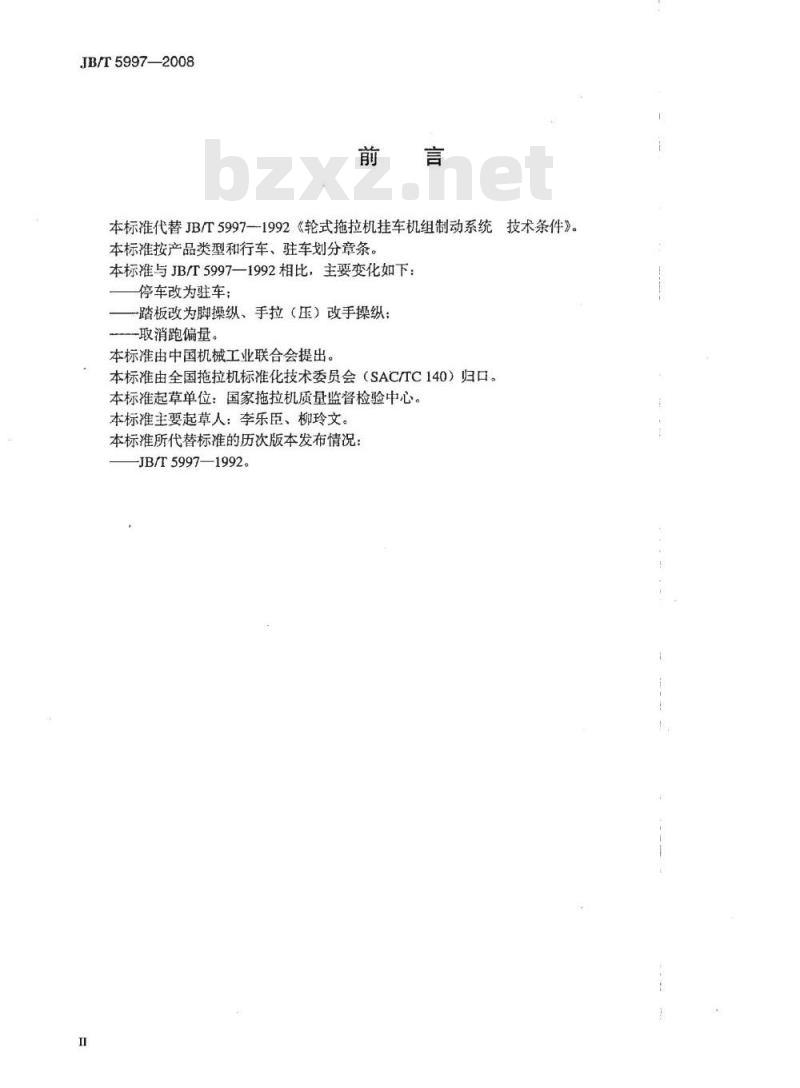

中华人民共和国国家发展和改革委员会发布前言.
技术要求
JB/T59972008
JB/T5997—2008
本标准代替JB/T5997—1992《轮式拖拉机挂车机组制动系统技术条件》。本标准按产品类型和行车、驻车划分章条。本标准与JB/T5997一1992相比，主要变化如下停车改为驻车；
一踏板改为脚操纵、手拉（压）改手操纵：取消跑偏量。
本标准由中国机械工业联合会提出。本标准由全国拖拉机标准化技术委员会（SAC/TC140）归口。本标准起草单位：国家拖拉机质量监督检验中心。本标准主要起草人：李乐臣、柳玲文。本标准所代替标准的历次版本发布情况：-JB/T5997—1992。

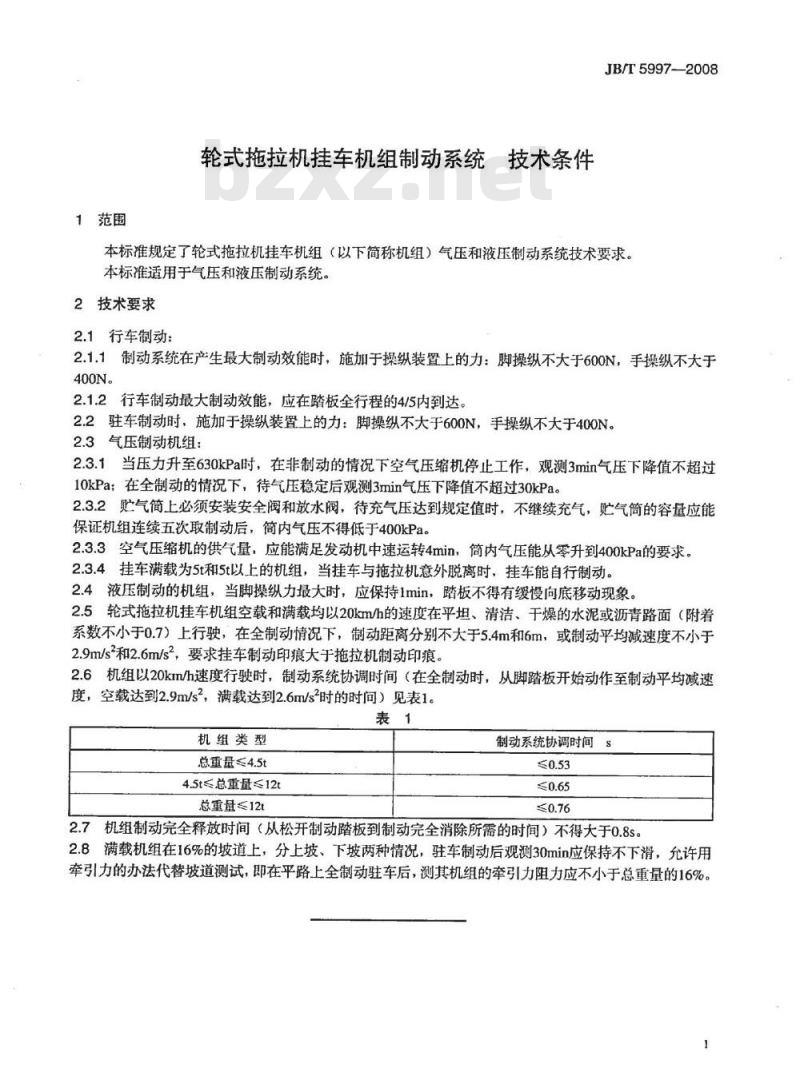

1范围
轮式拖拉机挂车机组制动系统
技术条件
JB/T5997—2008
本标准规定了轮式拖拉机挂车机组（以下简称机组）气压和液压制动系统技术要求。本标准适用于气压和液压制动系统。2技术要求
2.1行车制动：
2.1.1制动系统在产生最大制动效能时，施加于操纵装置上的力：脚操纵不大于600N，手操纵不大于400N。
2.1.2行车制动最大制动效能，应在踏板全行程的4/5内到达。2.2驻车制动时，施加于操纵装置上的力：脚操纵不大于600N，手操纵不大于400N。2.3气压制动机组：
2.3.1当压力升至630kPa时，在非制动的情况下空气压缩机停止工作，观测3min气压下降值不超过10kPa；在全制动的情况下，待气压稳定后观测3min气压下降值不超过30kPa。2.3.2气筒上必须安装安全阀和放水阀，待充气压达到规定值时，不继续充气，气筒的容量应能保证机组连续五次取制动后，简内气压不得低于400kPa。2.3.3空气压缩机的供气量，应能满足发动机中速运转4min，简内气压能从零升到400kPa的要求。2.3.4挂车满载为5t和5t以上的机组，当挂车与拖拉机意外脱离时，挂车能自行制动。2.4液压制动的机组，当脚操纵力最大时，应保持1min，踏板不得有缓慢向底移动现象。2.5轮式拖拉机挂车机组空载和满载均以20km/h的速度在平坦、清洁、干燥的水泥或沥青路面（附着系数不小于0.7）上行驶，在全制动情况下，制动距离分别不大于5.4m和6m，或制动平均减速度不小于2.9m/s和2.6m/s2，要求挂车制动印痕大于拖拉机制动印痕。2.6机组以20km/h速度行驶时，制动系统协调时间（在全制动时，从脚踏板开始动作至制动平均减速度，空载达到2.9m/s2，满载达到2.6m/s时的时间）见表1。表1
机组类型
总重量≤4.5t
4.5t≤总重量≤12t
总重量≤12t
制动系统协调时间
2.7机组制动完全释放时间（从松开制动踏板到制动完全消除所需的时间）不得大于0.8s2.8满载机组在16%的坡道上，分上坡、下坡两种情况，驻车制动后观测30min应保持不下滑，允许用牵引力的办法代替坡道测试，即在平路上全制动驻车后，测其机组的牵引力阻力应不小于总重量的16%。华人民共和国

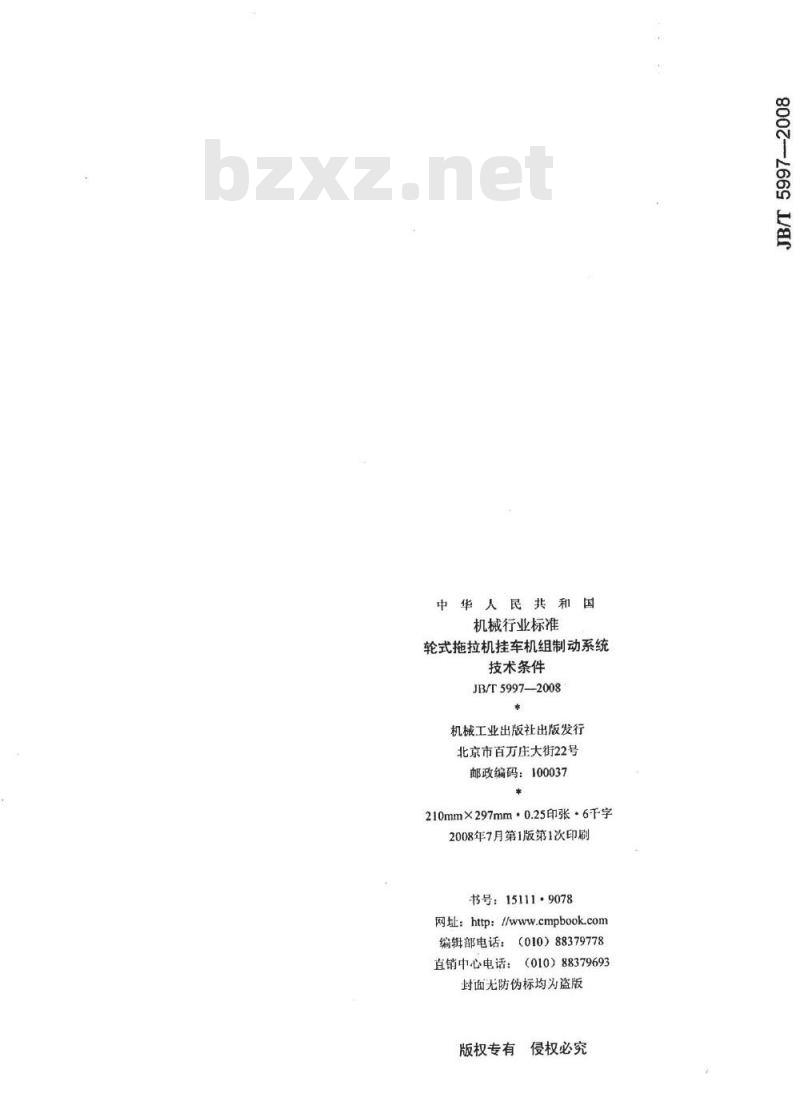

机械行业标准
轮式拖拉机挂车机组制动系统
技术条件
JB/T5997—2008
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm·0.25印张·6千字2008年7月第1版第1次印刷
书号：15111·9078
网址：http：//cmpbook.com编辑部电话：（010）88379778
直销中心电话：（010）88379693封面无防伪标均为盗版
侵权必究www.bzxz.net
版权专有
