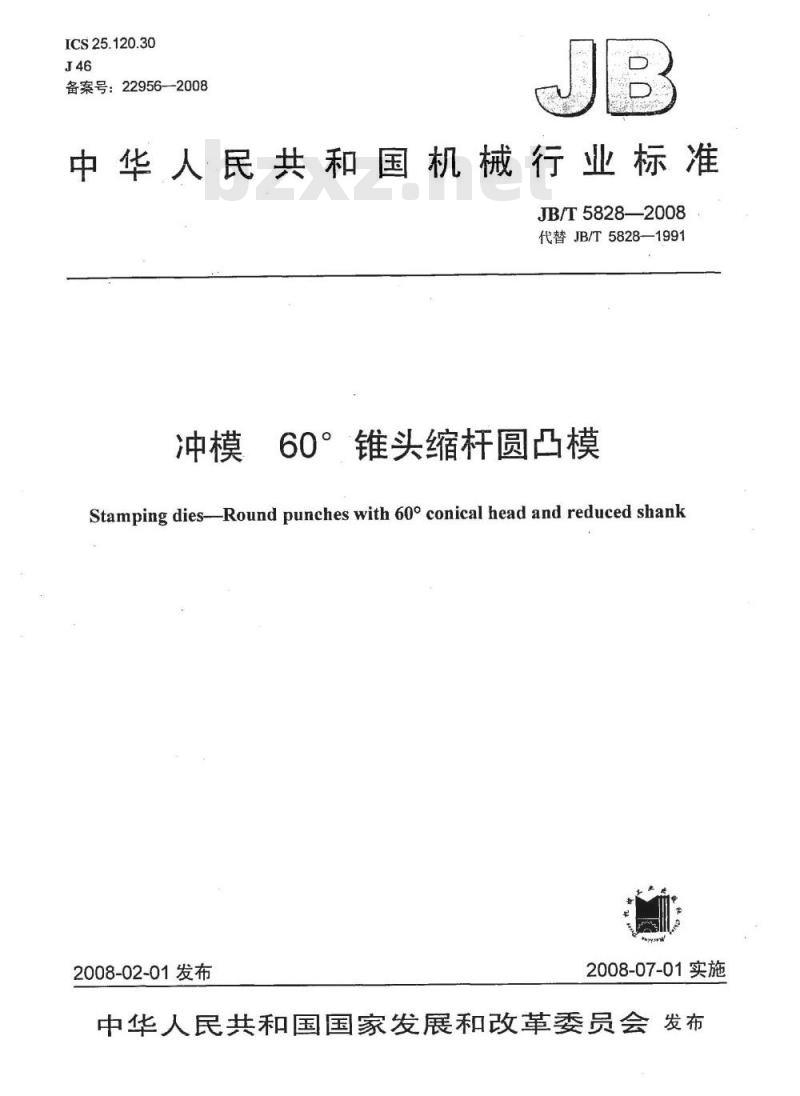

【机械行业标准(JB)】 冲模 60°锥头缩杆圆凸模

ICS25.120.30
备案号：22956—2008
中华人民共和国机械行业标准
JB/T5828—2008
代替JB/T5828—1991bzxZ.net
冲模60°锥头缩杆圆凸模
Stamping dies-Round punches with 60° conical head and reduced shank2008-02-01发布
2008-07-01实施

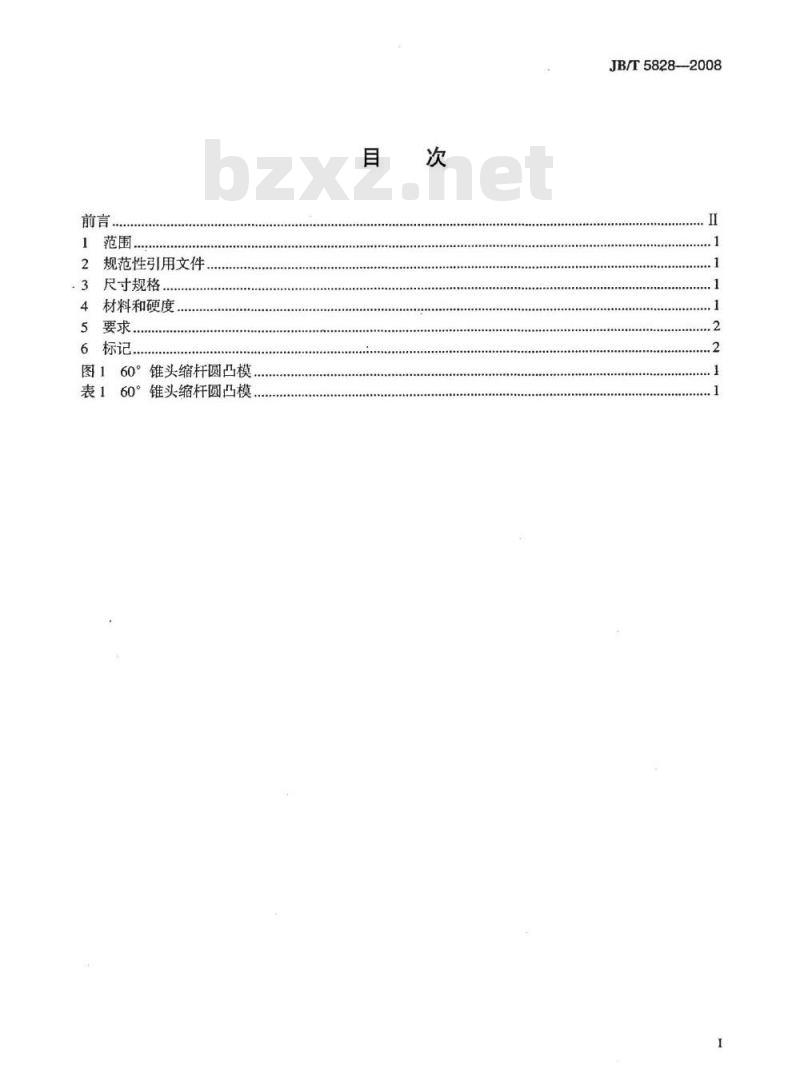

中华人民共和国国家发展和改革委员会发布前言.
规范性引用文件
3尺寸规格.
材料和硬度
5要求..
6标记
图160°锥头缩杆圆凸模
表160°锥头缩杆圆凸模
JB/T5828-2008
JB/T5828—2008

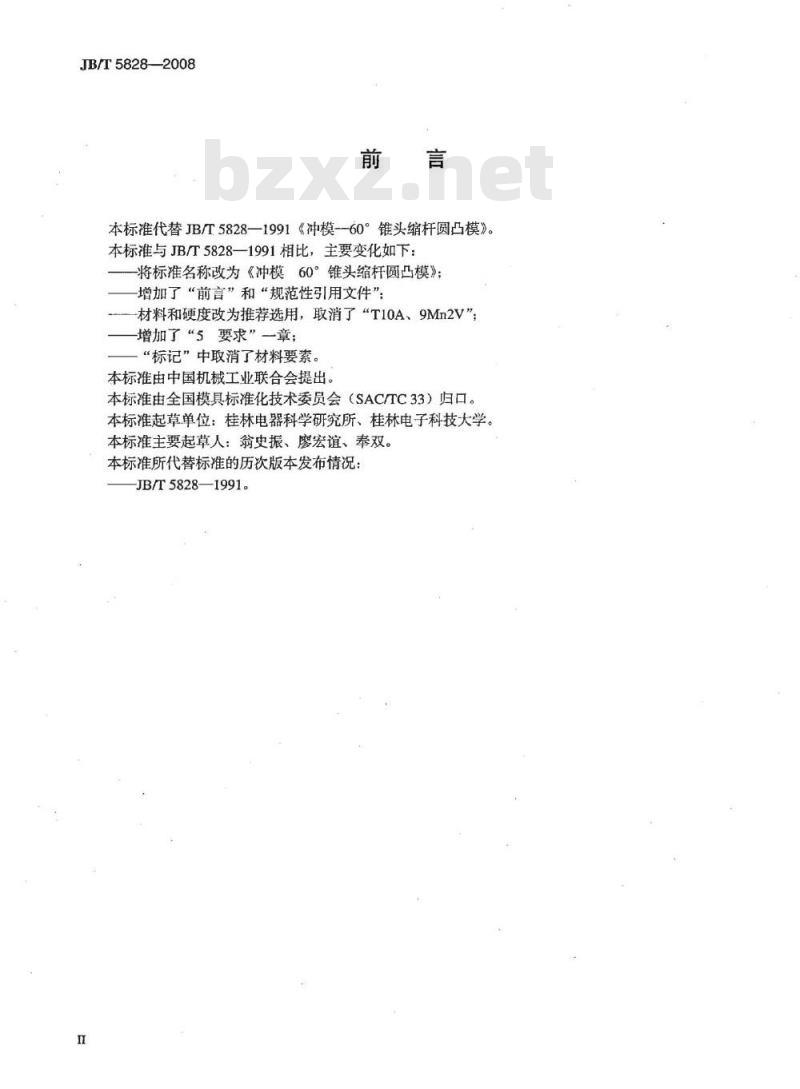

本标准代替JB/T5828—1991《冲模--60°锥头缩杆圆凸模》。本标准与JB/T5828—1991相比，主要变化如下：-将标准名称改为《冲模60°锥头缩杆圆凸模》；增加了“前言”和“规范性引用文件”；一材料和硬度改为推荐选用，取消了“T10A、9Mn2V”；增加了“5要求”一章；
“标记”中取消了材料要素。
本标准由中国机械工业联合会提出。本标准由全国模具标准化技术委员会（SAC/TC33）归口。本标准起草单位：桂林电器科学研究所、桂林电子科技大学。本标准主要起草人：翁史振、廖宏谊、奉双。本标准所代替标准的历次版本发布情况：JB/T5828—1991。

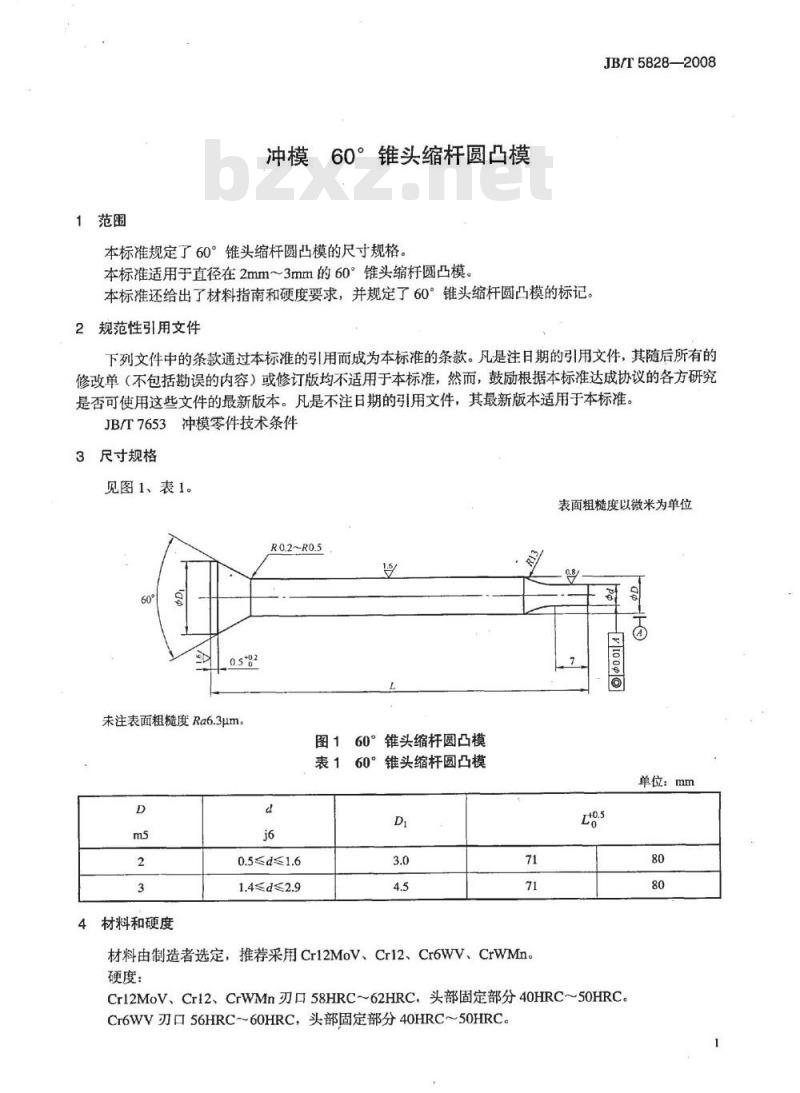

1范围
冲模60°锥头缩杆圆凸模
本标准规定了60°锥头缩杆圆凸模的尺寸规格。本标准适用于直径在2mm～3mm的60°锥头缩杆圆凸模。本标准还给出了材料指南和硬度要求，并规定了60°锥头缩杆圆凸模的标记。2规范性引用文件
JB/T5828—2008
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。JB/T7653冲模零件技术条件
3尺寸规格
见图1、表1。
未注表面粗糙度Ra6.3um。
材料和硬度
R0.2~R0.5
图160°锥头缩杆圆凸模
表160°锥头缩杆圆凸模
0.5≤≤1.6
1.4≤2.9
材料由制造者选定，推荐采用Cr12MoV、Cr12、Cr6WV、CrWMn。硬度：
表面粗糙度以微米为单位
单位：mm
Cr12MoV、Cr12、CrWMn刃口58HRC～62HRC，头部固定部分40HRC50HRC。Cr6WV刃口56HRC～60HRC，头部固定部分40HRC～50HRC。JB/T5828—2008

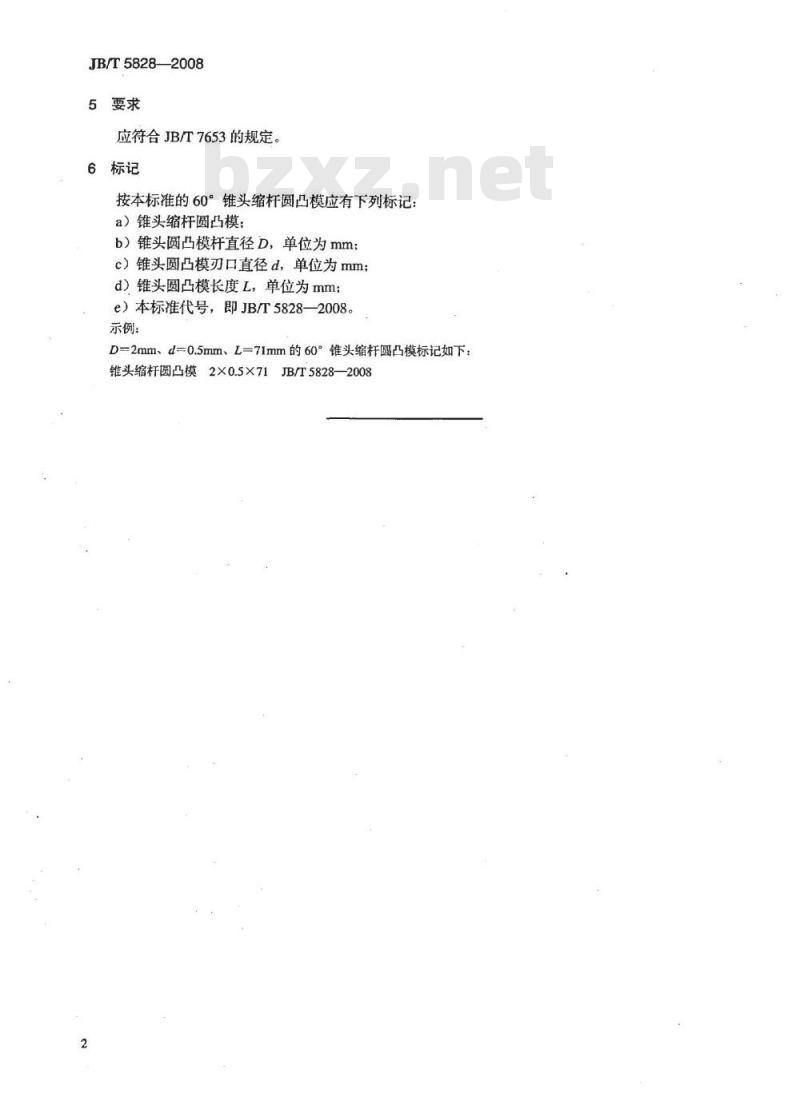

5要求
应符合JB/T7653的规定。
6标记
按本标准的60°锥头缩杆圆凸模应有下列标记：a）锥头缩杆圆凸模：
b）锥头圆凸模杆直径D，单位为mm；c）锥头圆凸模刃口直径d，单位为mm；d）锥头圆凸模长度L，单位为mm；e）本标准代号，即JB/T5828—2008。示例：
D=2mm、d=0.5mm、L=71mm的60°锥头缩杆圆凸模标记如下：锥头缩杆圆凸模2×0.5×71JB/T5828—2008中华人民共和国
机械行业标准
60°锥头缩杆圆凸模
JB/T5828--2008
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm?0.25印张·8千字2008年6月第1版第1次印刷
书号：15111·8881
网址：http：//cmpbook.com（010）88379778
编辑部电话：
直销中心电话：
（010）88379693
封面无防伪标均为盗版
版权专有
侵权必究
