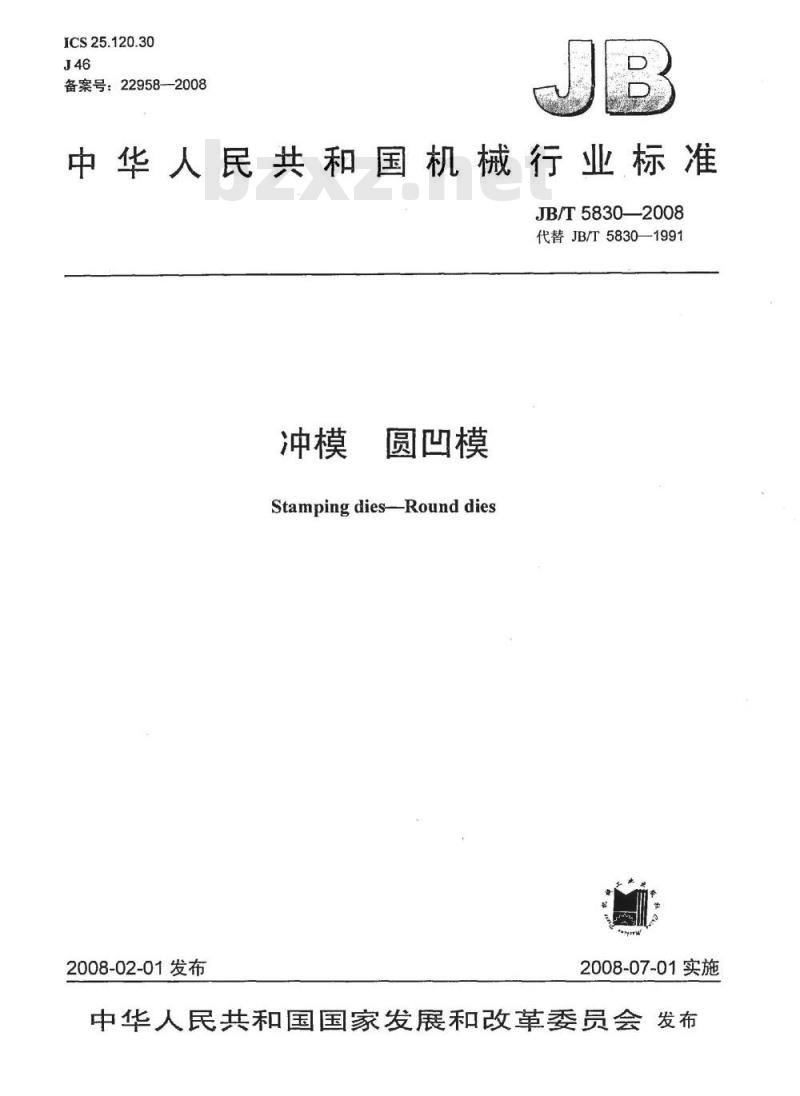

【机械行业标准(JB)】 冲模 圆凹模

ICS25.120.30
备案号：22958--2008
中华人民共和国机械行业标准
JB/T5830—2008
代替JB/T5830—1991
圆凹模
StampingdiesRounddies
2008-02-01发布
2008-07-01实施

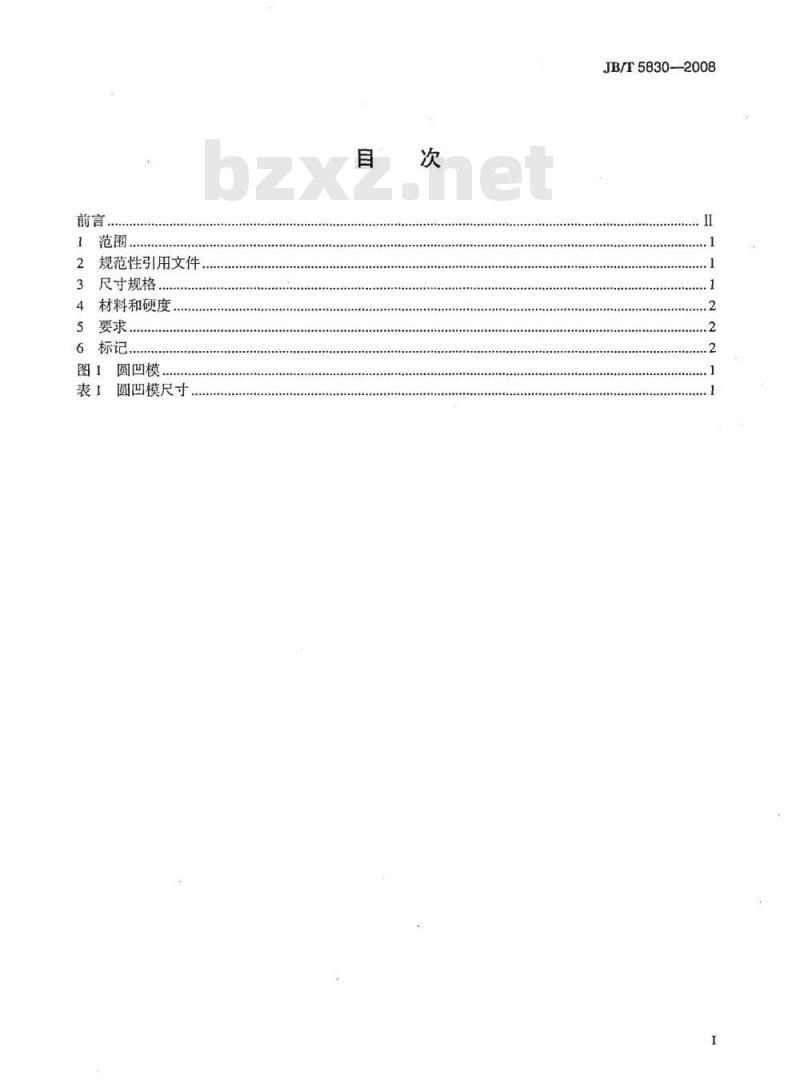

中华人民共和国国家发展和改革委员会发布前言
规范性引用文件
3尺寸规格..
4材料和硬度
5要求...
6标记
图1圆凹模
表1圆凹模尺寸
JB/T5830—2008
JB/T5830—2008

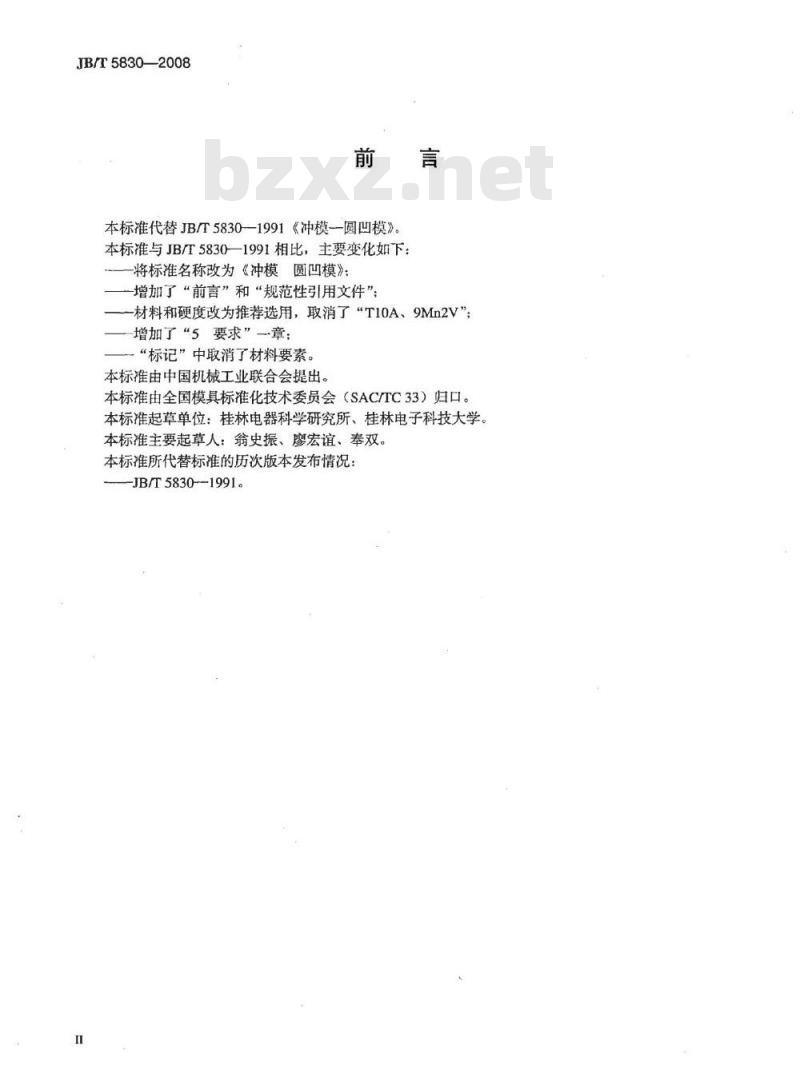

本标准代替JB/T5830-1991《冲模圆凹模》。本标准与JB/T5830—1991相比，主要变化如下：一将标准名称改为《冲模圆凹模》；一增加了“前言”和“规范性引用文件”；言
一材料和硬度改为推荐选用，取消了“T10A、9Mn2V”；—增加了“5要求”章：
“标记”中取消了材料要素。
本标准由中国机械工业联合会提出。本标准由全国模具标准化技术委员会（SAC/TC33）归口。本标准起草单位：桂林电器科学研究所、桂林电子科技大学。本标准主要起草人：翁史振、廖宏谊、奉双。本标准所代替标准的历次版本发布情况：-JB/T5830-1991。

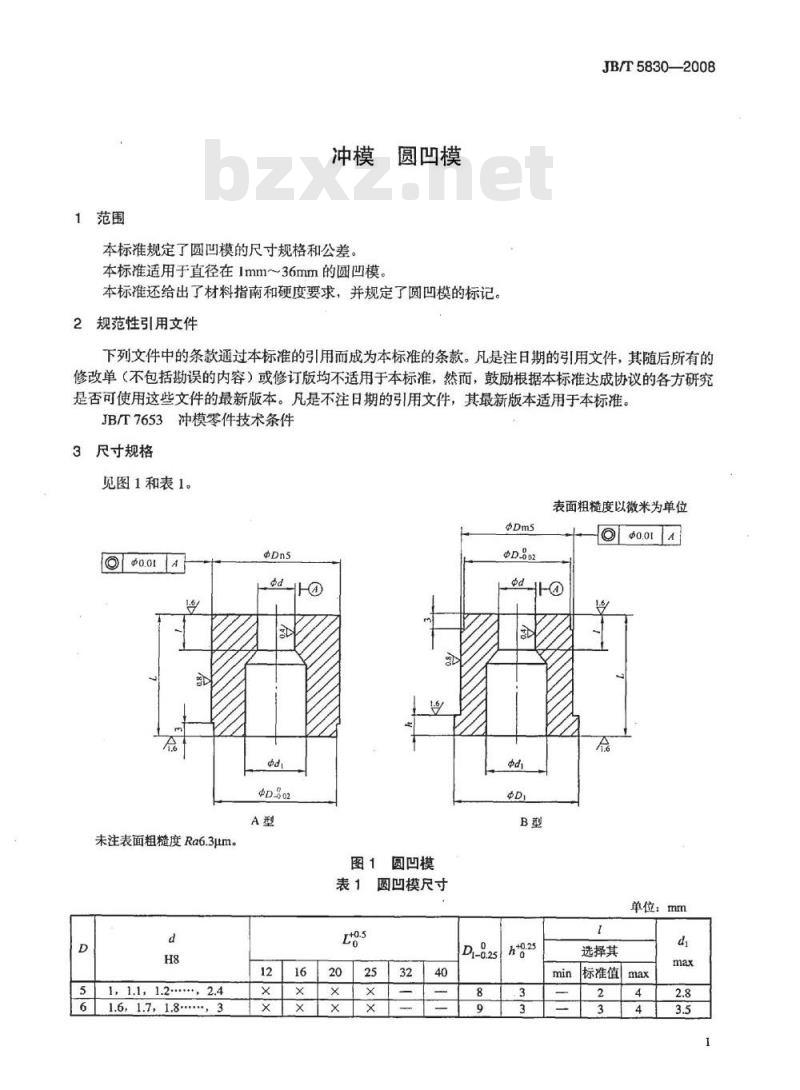

1范围
冲模圆凹模
本标准规定了圆凹模的尺寸规格和公差。本标准适用于直径在1mm～36mm的圆凹模。本标准还给出了材料指南和硬度要求，并规定了圆凹模的标记。2规范性引用文件
JB/T5830—2008
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。JB/T7653冲模零件技术条件
3尺寸规格
见图1和表1。
表面粗糙度以微米为单位
未注表面粗糙度Ra6.3μm。
1,1.1,1.2.
图1圆凹模
表1圆凹模尺寸
单位：
选择其
标准值max
JB/T5830--2008
2, 2.1, 2.2...*, 3.5
3.1,3.2.,5
，15.1，15.2
18.1,18.2..
26,26.1,26.2，36
注1：d的增量为0.1mm

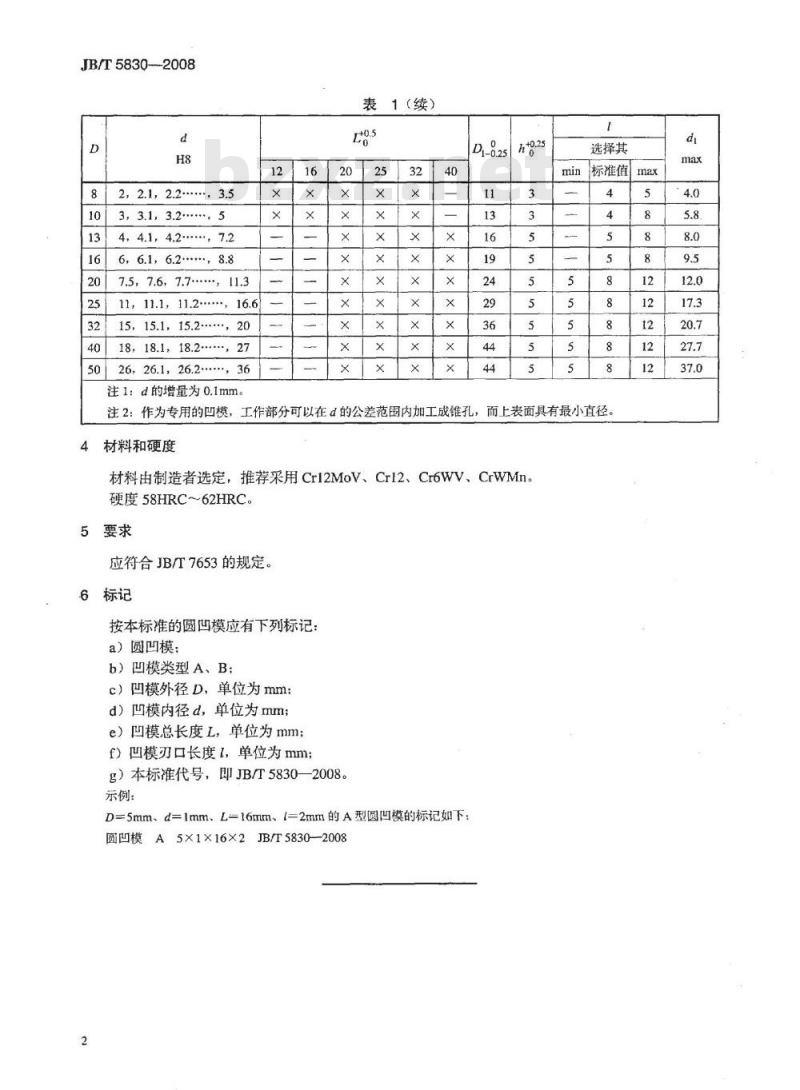

表1（续）
ht0-25
选择其
标准值
注2：作为专用的凹模，工作部分可以在d的公差范围内加工成锥孔，而上表面具有最小直径4
材料和硬度
材料由制造者选定，推荐采用Cr12MoV、Cr12、Cr6WV、CrWMn。硬度58HRC~62HRC。
应符合JB/T7653的规定。
6标记
按本标准的圆凹模应有下列标记：a）圆凹模；
b）凹模类型A、B：
c）凹模外径D，单位为mm：
d）凹模内径d，单位为mm;
e）凹模总长度L，单位为mm；
f）凹模刃口长度l，单位为mm；g）本标准代号，即JB/T5830—2008。示例：
D=5mm、d=1mm、L-16mm、（=2mm的A型圆凹模的标记如下：圆凹模A5×1×16×2JB/T5830-20082
华人民共和国www.bzxz.net
机械行业标准
冲模圆凹模
JB/T5830--2008
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm·0.25印张·8千字2008年6月第1版第1次印刷
书号：15111：8883
网址：http://cmpbook.com（010）88379778
编辑部电话：
直销中心电话：
（010）88379693
封面无防伪标均为盗版
版权专有
侵权必究
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
