ICS35.040
中华人民共和国国家标准
GB/T21335—2008
RSS条码
Reduced Space Symbology （RSS) bar code2008-01-09发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2008-08-01实施

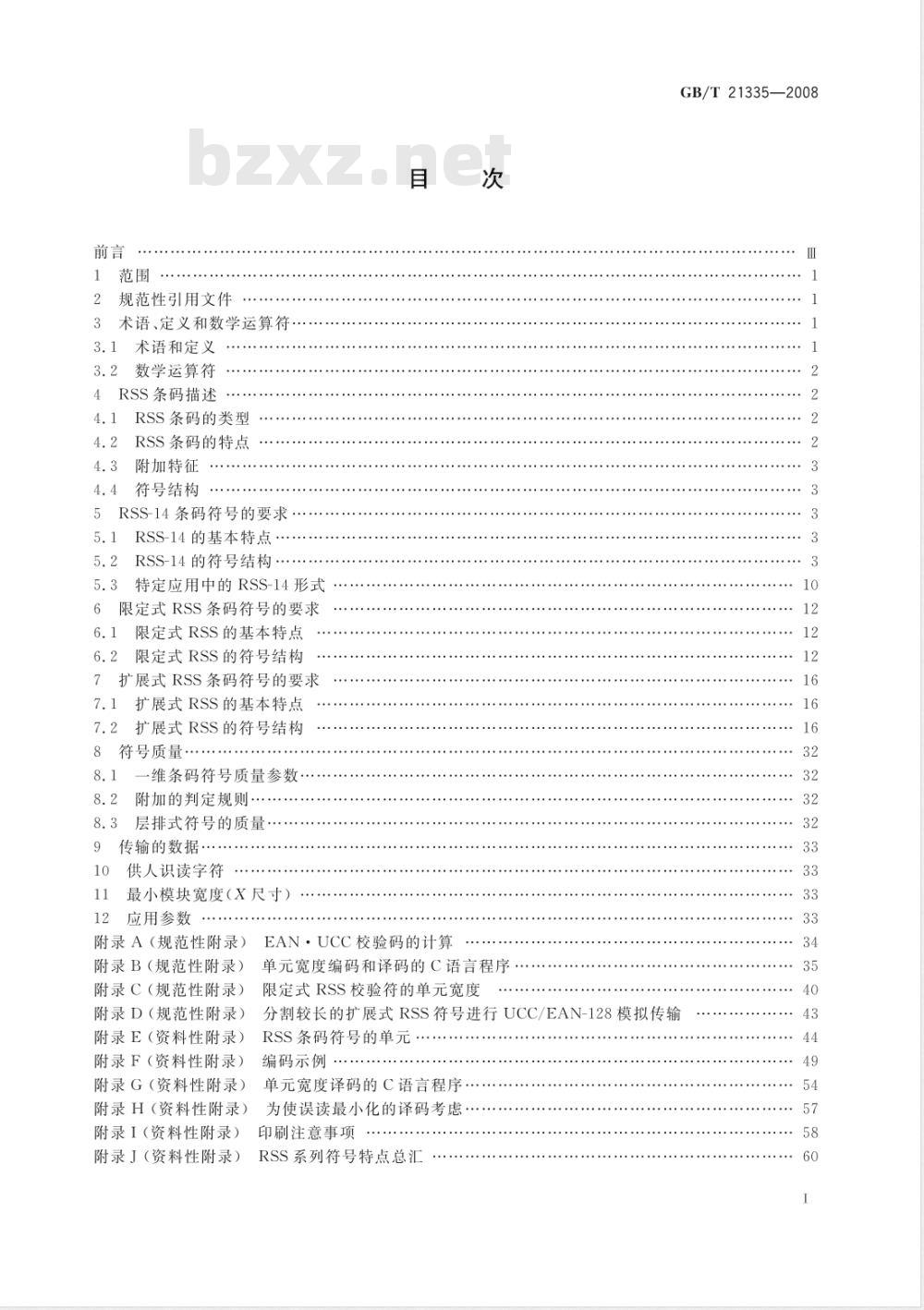

规范性引用文件
术语、定义和数学运算符
术语和定义
数学运算符
RSS条码描述
RSS条码的类型
RSS条码的特点
附加特征
符号结构
5RSS-14条码符号的要求
RSS-14的基本特点·
RSS-14的符号结构·
特定应用中的RSS-14形式
限定式RSS条码符号的要求
限定式RSS的基本特点
6.2限定式RSS的符号结构
7扩展式RSS条码符号的要求
7.1扩展式RSS的基本特点
7.2扩展式RSS的符号结构
8符号质量
维条码符号质量参数
附加的判定规则
层排式符号的质量·
传输的数据
供人识读字符
最小模块宽度（X尺寸）
应用参数
附录A（规范性附录）
附录B（规范性附录）
附录C（规范性附录）
附录D（规范性附录）
附录E（资料性附录）
附录F（资料性附录）
附录G（资料性附录）
附录H（资料性附录）
附录I（资料性附录）
附录J（资料性附录）
EAN·UCC校验码的计算
单元宽度编码和译码的C语言程序限定式RSS校验符的单元宽度
GB/T 21335—2008
分割较长的扩展式RSS符号进行UCC/EAN-128模拟传输RSS条码符号的单元
编码示例
单元宽度译码的C语言程序.
为使误读最小化的译码考虑
印刷注意事项
RSS系列符号特点总汇
GB/T21335—2008

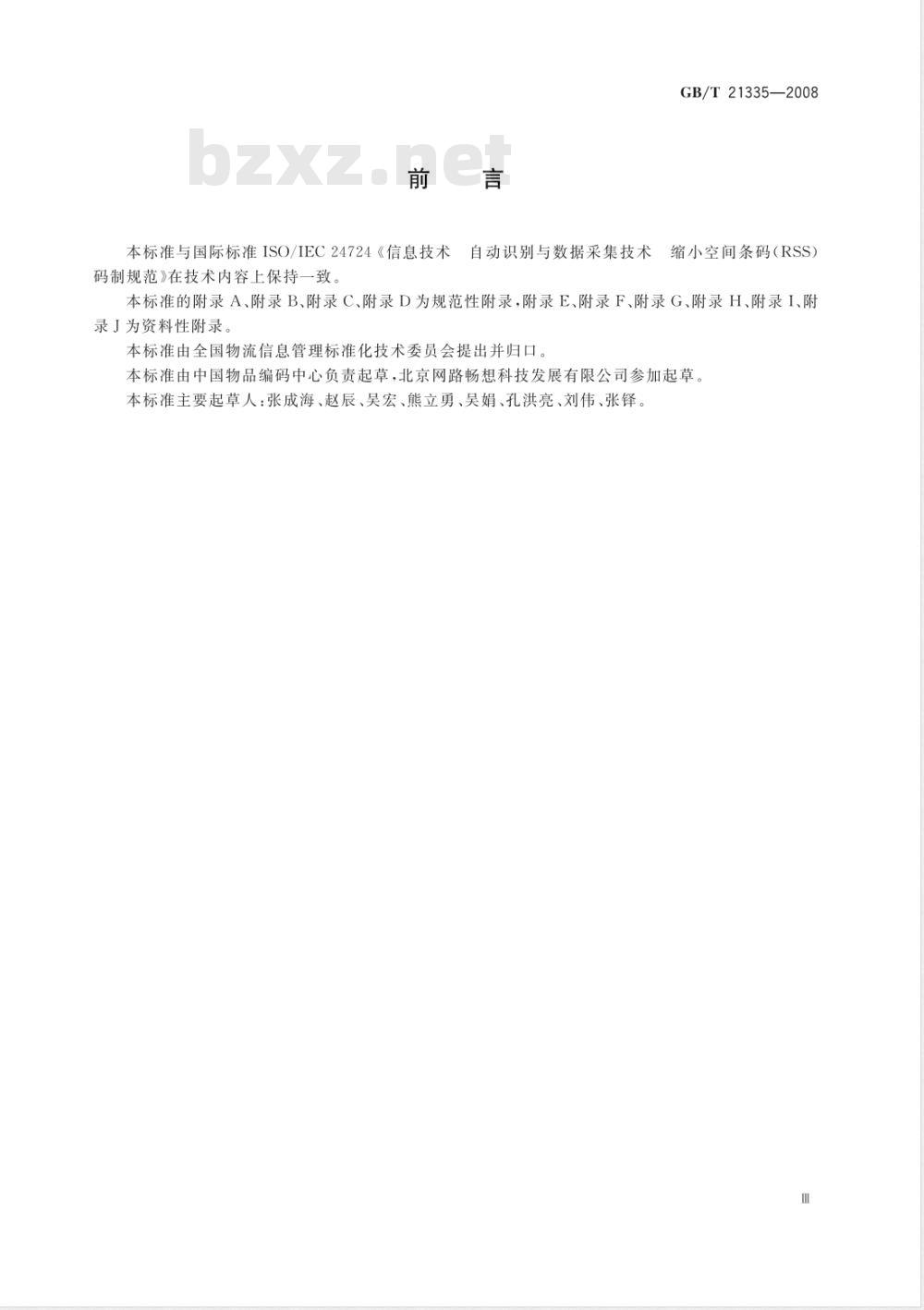

本标准与国际标准ISO/IEC24724《信息技术自动识别与数据采集技术
缩小空间条码（RSS）
码制规范》在技术内容上保持一致。本标准的附录A、附录B、附录C、附录D为规范性附录，附录E、附录F、附录G、附录H、附录I、附录J为资料性附录。
本标准由全国物流信息管理标准化技术委员会提出并归口。本标准由中国物品编码中心负责起草，北京网路畅想科技发展有限公司参加起草。本标准主要起草人：张成海、赵辰、吴宏、熊立勇、吴娟、孔洪亮、刘伟、张锋。m
1范围
RSS条码
GB/T21335—2008
本标准规定了RSS条码符号的结构、数据符编码、尺寸、印制质量要求、校验方法和译码算法。本标准适用于采用RSS条码符号的贸易项目及贸易项目附加信息的标识。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1988信息技术信息交换用七位编码字符集（GB1988—1989，eqvISO/IEC646：1991）GB12904商品条码（GB12904—2003,ISO/IEC15420：2000,NEQ）GB/T12905条码术语
GB/T14258信息技术自动识别与数据采集技术条码符号印制质量的检验（GB/T14258-2003,ISO/IEC15416:2000,MOD）GB/T15425
EAN·UCC系统128条码（GB/T15425一2002,EAN·UCC,NEQ）GB/T16986
EAN·UCC系统应用标识符（GB/T16986—2003，ISO/IEC15418：1999，NEQ）信息技术自动识别与数据采集技术数据载体标识符（包括码制标识符）ISO/IEC15424
信息技术自动识别与数据采集技术EAN·UCC复合码规范ISO/IEC24723
GS1通用规范
3术语、定义和数学运算符
3.1术语和定义
GB/T12905确立的以及下列术语和定义适用于本标准。3.1.1
compositebarcode
复合码
由一维条码和二维条码组合成的条码符号。3.1.2
一维部分linearcomponent
EAN·UCC复合码中用于对贸易项目标识的一维条码部分。3.1.3
二维部分2Dcomponent
EAN·UCC复合码中用于对贸易项目的附加信息（如批号、有效期等）标识的二维条码部分。3.1.4
全球贸易项目代码globaltradeitemnumber（GTIN）用于全世界范围内贸易项目的唯一标志关键字，包括14位、13位、12位和8位数字的代码（GTIN-14、GTIN-13、GTIN-12和GTIN-8）。GTIN-14以EAN/UCC-14标准结构编码形成；GTIN-13、GTIN-12和GTIN-8分别以商品标志代码（见GB12904)EAN/UCC-13、EAN/UCC-12和EAN/UCC-8结构编码形成。在计算机学段中全球贸易项目代码必须表示为14位数字的标准学段（关键学），GTIN-13、GTIN-12和GTIN-8需在前面适当补O形成14位数字的标准字段。1
GB/T21335—2008
指示符indicatordigi
14位全球贸易项目代码的第一位数字，用于区分相同贸易项目不同组合的包装或指明变量贸易项目。3.1.6
linkageflag
连接标志
在作为一维部分的RSS或UCC/EAN-128条码（见GB/T15425）中，表示是否连接二维部分的指示符。3.1.7
段segment
条码符号的最小可译码单元。在RSS条码符号中，一个段由一个符号字符和与它相邻的定位符组成。
表决voting
一种译码技术，被译码段的值连同被译码的次数的计数一起存储，最终选出被译码次数最多的被译码段的值。表决是用于以段为单位进行译码的译码技术，在全向扫描中，表决用于通过段对RSS进行译码。
3.2数学运算符
本标准使用下列数学运算符：
div取整数商运算符整数除法舍弃余数的运算mod模运算符整数除法只取余数的运算4RSS条码描述
4.1RSS条码的类型
RSS系列条码符号有RSS-14、限定式RSS和扩展式RSS三种类型，其中：RSS-14包括标准RSS-14（简称RSS-14）、截短式RSS-14、层排式RSS-14、全向层排式RSS14；扩展式RSS包括单行扩展式RSS(简称扩展式RSS)和层排扩展式RSS。标准RSS-14、全向层排式RSS-14、扩展式RSS、层排扩展式RSS可用于全向扫描器按段进行识读。RSS系列条码符号的特点总汇参见附录J。4.2RSS条码的特点
RSS系列条码符号的特点包括：
a）可编码字符集
1）RSS-14和限定式RSS：数字09。2）扩展式RSS：信息交换用7位编码字符集（见GB/T1988)的一个子集，其中包括全部英文大、小写字母，数字和选出的21个标点符号（含空格符号）。另外还有一个特殊功能字符FNC1。
b）符号字符结构
每种类型的符号采用不同的（n，k)结构，每个符号字符是n个模块宽，由k个条和k个空组成。符号类型
连续型一维条码符号。
d）最大数据容量
1）RSS-14和限定式RSS：应用标识符（见GB/T16986）“01”加14位数字的项目标识代码。2）扩展式RSS：74个数字或41个字母字符。注：最大数据容量包括适合的隐含的应用标识符，但不包括FNC1字符。扩展式RSS的数据容量取决于编码方法，对于AI(01)十其他AI数据串，最大数据容量为74个数字；对于所有其他AI数据串，最大数据容量为70个数字；对于AI(01)十（392x）十所有其他AI数据串，最大数据容量为77个数字。2
e）错误校验
1）RSS-14：模79校验值。
2）限定式RSS：模89校验值
3）扩展式RSS：模211校验值。
f）具有字符自校验功能。
g）可双向译码。
4.3附加特征
RSS条码符号系列有以下附加特征：a
GB/T21335—2008
数据压缩：RSS系列条码符号的每种符号都具有对数据串进行优化的数据压缩方法。扩展式RSS选用常用应用标志符AI优化的特定组合。b）各部分的连接：所有的RSS符号都包含连接标志。如果连接标志是“O”，表示RSS符号是独立的。如果连接标志是“1，表示RSS符号连接有一个二维部分及相应的分隔符。c）
UCC/EAN-128条码模拟：识读器设定在UCC/EAN-128模拟方式时，传输RSS系列符号的编码数据如同传输一个或多个UCC/EAN-128符号的编码数据。4.4符号结构
每个RSS符号包括外侧保护符、数据符和定位符。每个符号具有一种错误校验方法。符号两端的保护符各由一个条/空对或一个空/条对的两个单模块单元组成。层排式RSS-14和层排扩展式RSS符号在符号每行的两端都有保护符。附录I.1给出了外侧保护符单元的印刷注意事项每个符号都有两个或多个数据符，每个数据符都采用（n，k）结构。数据符值通过数学运算形成确切的编码数据。
定位符是选择出来的一组条空组合，供识读器识别和确认符号，确定单元的相对位置。每个符号包含一个或多个定位符，定位符还具有校验符和段标识符的作用。所有RSS符号都包含一个连接标志。如果连接标志是“1”，则作为一维部分的RSS及与其相邻的复合码分隔符应该按照ISO/IEC24723的要求与二维部分对齐。5RSS-14条码符号的要求
5.1RSS-14的基本特点
RSS-14条码符号能够对20000000000000（2×1013）个数值进行编码。每个数值由14位数字组成，第一位是连接标志，当数值大于或等于10000000000000时，则连接标志为“1”。后13位数字加上一个隐含的校验码就构成了包含包装指示符的14位全球贸易项目代码。例如，数值10001234567890对应的贸易项目代码为00012345678905。RSS-14符号可分4个段被扫描和译码，然后进行重组，这适于全向扫描。图1为一个独立的标准RSS-14符号。
图1表示数据（01)20012345678909的RSS-14符号注：图1的数据中，开头的（01)是隐含的应用标志符，不在符号中编码；最后一位数字9是一个按模10计算的校验码，不在符号中编码。校验码的计算见附录A。附录F.1为一个RSS-14符号编码的完整例子。5.2RSS-14的符号结构
RSS-14符号分为8个区域，共96个模块。8个区域从左到右依次为：左侧保护符、数据符1、左侧3
GB/T21335—2008
定位符、数据符2、数据符4、右侧定位符、数据符3和右侧保护符。结构如图2所示。8个区域的条、空及模块组成如下：
a）左侧保护符：由1个模块宽的空和1个模块宽的条组成；b）数据符1：由4个空和4个条共16个模块组成，（n，k）=（16，4)；左侧定位符：由3个空和2个条共15个模块组成；c）
数据符2：由4个条和4个空共15个模块组成，（n，k）=（15，4)；d）
数据符4：由4个条和4个空共15个模块组成，（n，k）=（15，4）；e)
f）右侧定位符：由3个条和2个空共15个模块组成；数据符3：由4个空和4个条共16个模块组成，（n，k）=（16，4）；g）
h）右侧保护符：由1个模块宽的空和1个模块宽的条组成。数据符1与数据符2为左侧数据符对；数据符3与数据符4为右侧数据符对。车侧
保护符
(16,4)
注：图中箭头表示每个字符单元排序的方向。数据
(15, 4) (15, 4)
(16, 4)
山右侧
保护荐
图2表示数据（01)04412345678909的RSS-14条码符号整个符号包括46个单元，共96个模块，参见附录E.1。在全向扫描识读环境中，RSS-14条码符号的符号高度应天于或等于33个模块宽度（X尺寸）。注：对于（n，k)条码，模块宽度即X尺寸（X）RSS-14条码符号不需要空白区。如果最左边的空或最右边的条的颜色与相邻的背景区域颜色相同，那么第1个或最后1个单元可能会出现宽于1个模块的情况，但不会影响符号的识读。5.2.1数据符结构
每个数据符的模块组配为（n，k)结构，其中n为模块数，k是组成数据符的条空对的数目。数据符1和数据符3（又称外侧数据符）的n值是16，k值是4；数据符2和数据符4（又称内侧数据符）的n值是15，k值是4。
在图2中，箭头表明每个字符的单元排序的方向。数据符1和数据符4的单元从左到右排序，数据符2和数据符3的单元从右到左排序。因此，数据符的单元是朝着相邻的定位符排序的。每个数据符的单元集合包含奇和偶两个子集，这里的奇和偶指的是每个子集中单元序号的奇、偶。例如，奇子集由第1、第3、第5和第7单元组成，在数据符1和数据符2中，奇数单元是空，偶数单元是条。在数据符3和数据符4中，奇数单元是条，偶数单元是空。5.2.2数据符值
对每个数据符值，由一个算法给出奇子集和偶子集中各单元宽度的值（以模块为单位）组成的序列，需要为这个算法提供单元数量、模块数量、单元最大宽度以及子集中所有的单元是否都比1个模块宽等信息。附录B给出了用C语言程序实现的生成RSS-14数据符单元的算法。5.2.2.1外侧数据符值
外侧数据符的有效的偶子集应至少有1个单个模块宽的单元，有效的奇子集则不必要具有1个单个模块宽的单元。对偶数单元的上述限制保证了数据符的各个边缘到相似边缘距离（条加空与空加条）有唯一的模块和。
GB/T21335—2008
表1描述了（16，4)子集的特征，列出了5组奇子集和偶子集对。2个子集都具有偶数个模块。最宽的单元的宽度被规定下来，保证在1对相邻单元中的模块数之和不会超过9。在有限制要求的情况下，构成1个（16，4)字符的条空组合的模式共有2841种，能表示2841个值。表 1外侧数据符(16,4)的特征
数据符值的范围
161~960
961~2014bZxz.net
2015～2714
27152840
前面各组所能表示的
数据符值总数（GsuUM）
奇/偶子集
模块数
奇数/偶数
最宽单元
（16，4)数据符值V与奇子集的值及偶子集的值的关系见下式：V,=（VoDDXTEVEN）+VEVEN+GsUM式中：
偶子集值的总数；
奇子集的值；
偶子集的值；
前面各组所能表示的字符值的总数。通过下面两式把外侧数据符的值Vo编码为VoDD和VEVEN：VoDD =(VD-GsUM)div TevVEN
VEVEN=(Vp-GsUM)modTEVEN
「奇子集值的总数
（ToDD）
偶子集值的总数
（TEVEN）
例如：对一个值为2315的（16，4）数据符进行编码。从表1可知，数据符的值在第4组内，因此GsUM一2015，TEVEN=70。应用上面的公式：VoDD=(2315-2015)div70=300div70=4VEvEN=（2315-2015)mod70=300mod70=20数据符值2315在第4组中（见表1），该数据符有：一个6个模块的奇子集，子集值4是10个连续值（0～9）中的一个；一个10个模块的偶子集，子集值20是70个连续值（0～69中的一个。使用附录B中的程序可以得到：该数据符各奇数单元的宽度是（1221），各偶数单元的宽度是（1513），整个字符各单元的宽度为（11252113)，单元宽度序列朝向相邻定位符排序。5.2.2.2内侧数据符值
内侧数据符有效的奇子集应至少有一个单个模块宽的单元，有效的偶子集则不必具有一个单个模块宽的单元。对奇数单元的上述限制保证数据符的各个边缘到相似边缘距离有唯一的模块和。表2描述了（15，4)子集的特征，列出了4组奇子集和偶子集对。奇子集具有奇数个模块，偶子集具有偶数个模块。最宽的单元的宽度被规定下来，保证在一对相邻单元中的模块数之和不会超过9。在有限制要求的情况下，构成一个（15，4)字符的条空组合的模式共有1597种，能表示1597个值。奇子集充许值的范围被限定下来，保证奇数单元序号为1的单元宽度不超过4个模块。
