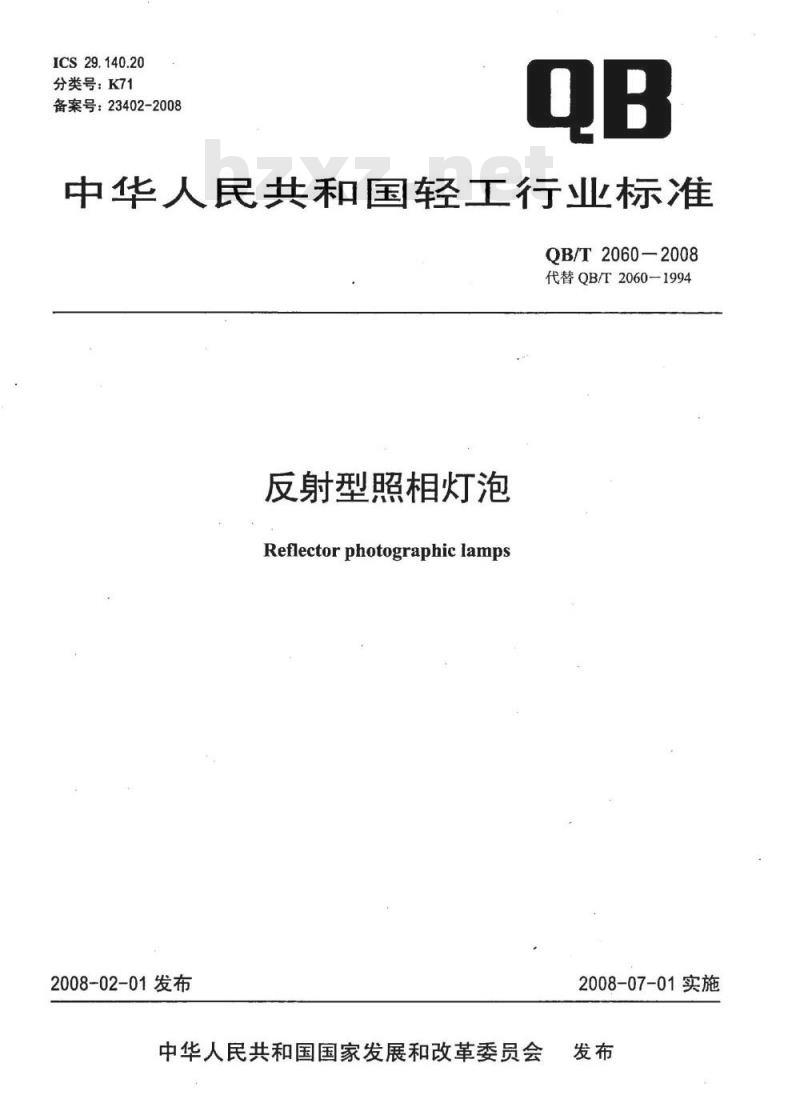

【轻工行业标准(QB)】 反射型照相灯泡

ICS29.140.20
分类号：K71
备案号：23402-2008
中华人民共和国轻工行业标准
QB/T2060—2008
代替QB/T2060-1994
反射型照相灯泡
Reflectorphotographiclamps
2008-02-01发布
中华人民共和国国家发展和改革委员会2008-07-01实施

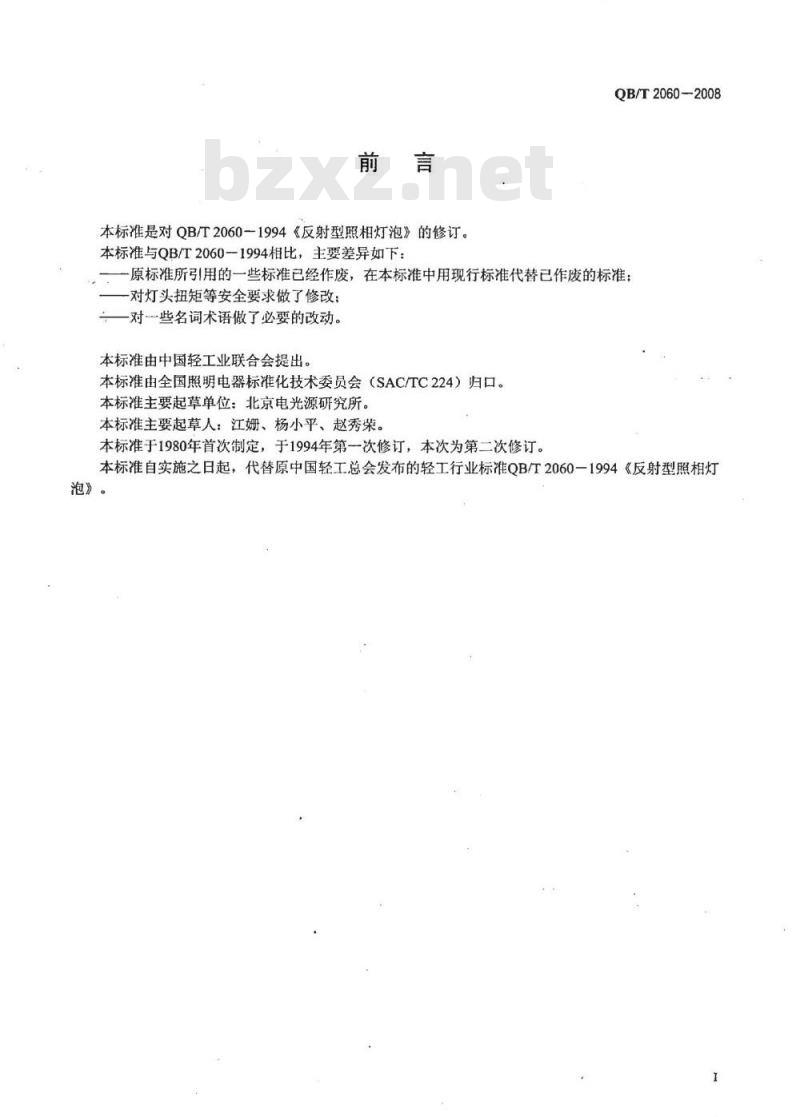

本标准是对QB/T2060一1994《反射型照相灯泡》的修订。本标准与QB/T2060一1994相比，主要差异如下：QB/T2060-2008
-原标准所引用的一些标准已经作废，在本标准中用现行标准代替已作废的标准：一对灯头扭矩等安全要求做了修改：一对一些名词术语做了必要的改动。本标准由中国轻工业联合会提出。本标准由全国照明电器标准化技术委员会（SAC/TC224）归口。本标准主要起草单位：北京电光源研究所。本标准主要起草人：江娜、杨小平、赵秀荣。本标准于1980年首次制定，于1994年第一次修订，本次为第二次修订。本标准自实施之日起，代替原中国轻工总会发布的轻工行业标准QB/T2060一1994《反射型照相灯泡》。

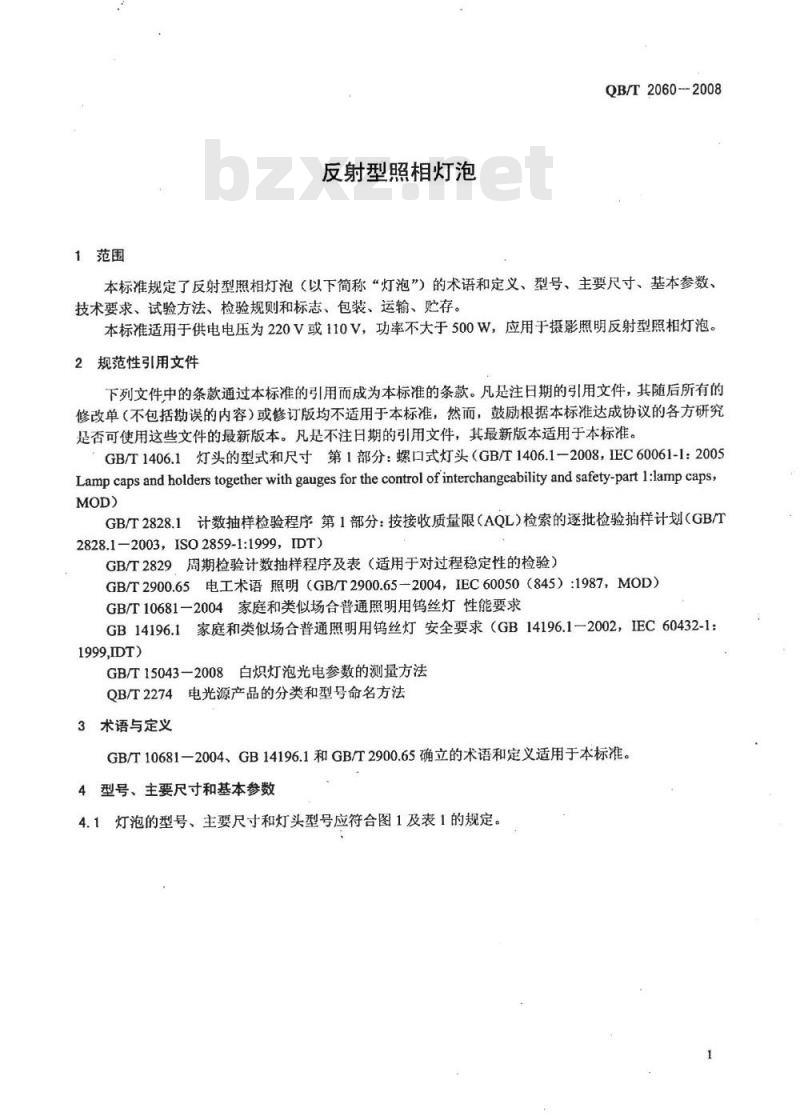

1范围
反射型照相灯泡
QB/T2060-2008
本标准规定了反射型照相灯泡（以下简称“灯泡”）的术语和定义、型号、主要尺寸、基本参数、技术要求、试验方法、检验规则和标志、包装、运输、贮存。本标准适用于供电电压为220V或110V，功率不大于500W，应用于摄影照明反射型照相灯泡。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1406.1灯头的型式和尺寸第1部分：螺口式灯头（GB/T1406.1一2008，IEC60061-1：2005Lamp caps and holders together with gauges for the control of interchangeability and safety-part 1:lamp caps,MOD)
GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划（GB/T2828.1-2003，ISO2859-1:1999，IDT)GB/T2829周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB/T2900.65电工术语照明（GB/T2900.65—2004，IEC60050（845）：1987，MOD）GB/T10681一2004家庭和类似场合普通照明用钨丝灯性能要求GB14196.1家庭和类似场合普通照明用钨丝灯安全要求（GB14196.1-2002，IEC60432-1：1999,IDT)
GB/T15043—2008白炽灯泡光电参数的测量方法QB/T2274电光源产品的分类和型号命名方法3术语与定义
GB/T10681一2004、GB14196.1和GB/T2900.65确立的术语和定义适用于本标准。4型号、主要尺寸和基本参数
4.1灯泡的型号、主要尺寸和灯头型号应符合图1及表1的规定。QB/T2060-2008
灯泡型号。
（按QB/T-2274）
ZXF110-500
ZXF220-500
中为参考值，不作考核用。

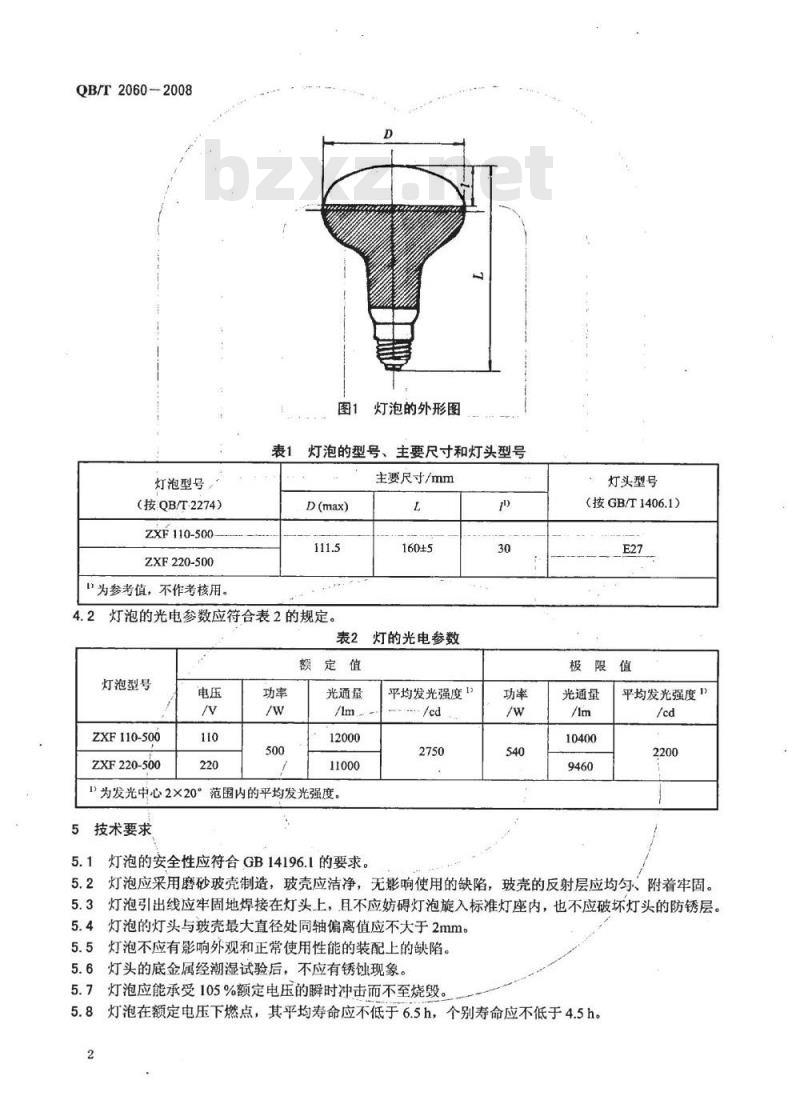

图1灯泡的外形图
表1灯泡的型号、主要尺寸和灯头型号主要尺寸/mm
D(max)
灯泡的光电参数应符合表2的规定。4.2
160±5
灯的光电参数
灯泡型号
ZXF110-500bzxz.net
ZXF220-500
额定值
光通量
1)为发光中心2×20°范围内的平均发光强度。技术要求
5.1灯泡的安全性应符合GB14196.1的要求。平均发光强度1）
灯头型号
（按GB/T1406.1）
极限值
光通量
平均发光强度1)
5.2灯泡应采用磨砂玻壳制造，玻壳应洁净，无影响使用的缺陷，玻壳的反射层应均匀、附着牢固。5.3灯泡引出线应牢固地焊接在灯头上，且不应妨碍灯泡旋入标准灯座内，也不应破坏灯头的防锈层。5.4灯泡的灯头与玻壳最大直径处同轴偏离值应不大于2mm。5.5灯泡不应有影响外观和正常使用性能的装配上的缺陷。5.6灯头的底金属经潮湿试验后，不应有锈蚀现象。5.7
灯泡应能承受105%额定电压的瞬时冲击而不至烧毁。5.8灯泡在额定电压下燃点，其平均寿命应不低于6.5h，个别寿命应不低于4.5h。2

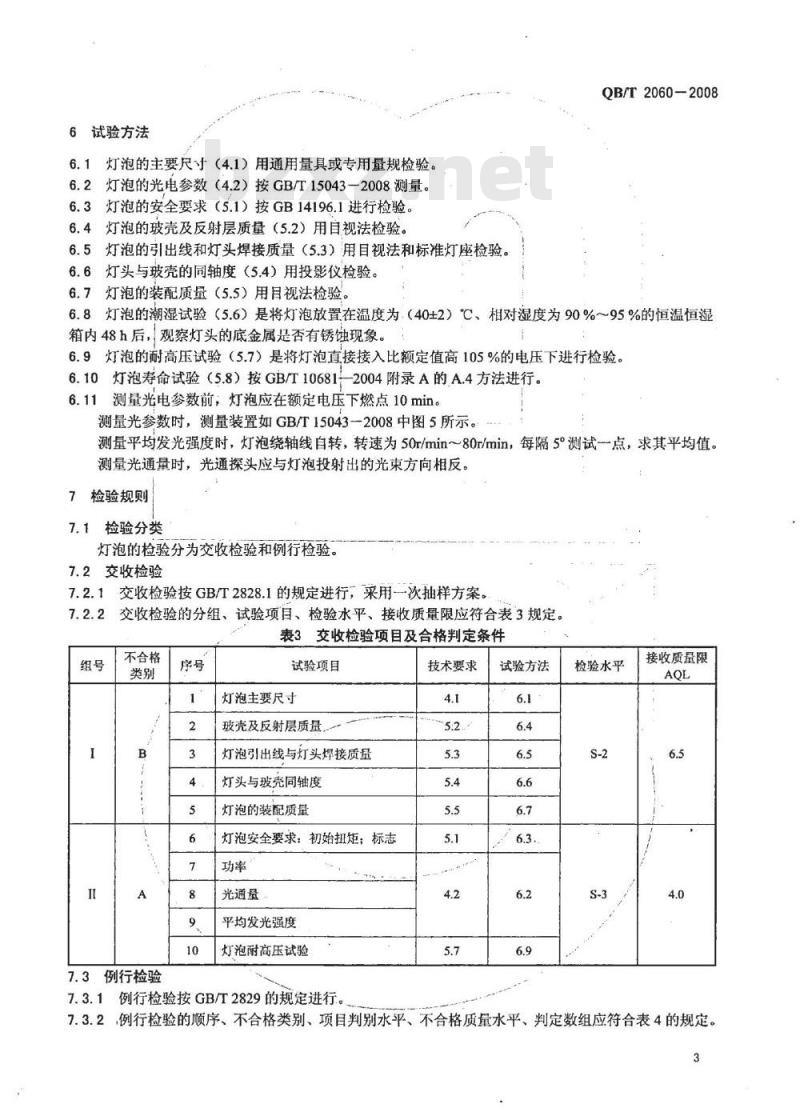

6试验方法
6.1灯泡的主要尺寸（4.1）用通用量具或专用量规检验。6.2灯泡的光电参数（4.2）按GB/T15043一2008测量。6.3灯泡的安全要求（5.1）按GB14196.1进行检验。6.4灯泡的玻壳及反射层质量（5.2）用自视法检验。6.5灯泡的引出线和灯头焊接质量（5.3）用目视法和标准灯座检验。6.6灯头与玻壳的同轴度（5.4）用投影仪检验。6.7灯泡的装配质量（5.5）用目视法检验。QB/T2060-2008
6.8灯泡的潮湿试验（5.6）是将灯泡放置在温度为（40±2）℃、相对湿度为90%～95%的恒温恒湿箱内48h后，观察灯头的底金属是否有锈蚀现象。6.9灯泡的耐高压试验（5.7）是将灯泡直接接入比额定值高105%的电压下进行检验。6.10灯泡寿命试验（5.8）按GB/T10681—2004附录A的A.4方法进行。6.11测量光电参数前；灯泡应在额定电压下燃点10min。测量光参数时，测量装置如GB/T15043一2008中图5所示。测量平均发光强度时，灯泡绕轴线自转，转速为50r/min～80r/min，每隔5°测试一点，求其平均值。测量光通量时，光通探头应与灯泡投射出的光束方向相反。7检验规则
7.1检验分类
灯泡的检验分为交收检验和例行检验。7.2交收检验
7.2.1交收检验按GB/T2828.1的规定进行，采用一次抽样方案。7.2.2
交收检验的分组、试验项目、检验水平、接收质量限应符合表3规定。表3交收检验项目及合格判定条件不合格
7.3例行检验
试验项目
灯泡主要尺寸
玻壳及反射层质量，
灯泡引出线与灯头焊接质量
灯头与玻壳同轴度
灯泡的装配质量
灯泡安全要求：初始扭矩；标志功率
光通量
平均发光强度
灯泡耐高压试验
7.3.1例行检验按GB/T2829的规定进行技术要求
试验方法
检验水平
接收质量限
7.3.2例行检验的顺序、不合格类别、项目判别水平、不合格质量水平、判定数组应符合表4的规定。3
QB/T2060-2008
若例行检验不合格，此时已验收的灯泡应停止出厂并分析原因，提出处理办法和采取有效措施后方可恢复生产与验收。
不合格
试验项目
灯泡潮湿试验
表4·例行检验项目及合格判定条件试验方法
技术要求
灯泡平均寿命
灯泡个别寿命
灯泡安全要求：
防触电性能
加热后灯头扭矩
抽样方案
\灯泡的平均寿命按寿试灯泡寿命的平均值进行判定，其值应不低于6.5h。8标志、包装、运输、贮存
应符合GB/T10681一2004第8章的规定。判别水平
不合格
质量水平
判定数组
QB/T2060-2008
中华人民共和国
轻工行业标准
反射型照相灯泡
QB/T2060-2008
中国轻工业出版社出版发行
地址：北京东长安街6号
邮政编码：100740
发行电话：（010)65241695
网址：http://chlip.com.cnEmail:[email protected]
轻工业标准化编辑出版委员会编辑地址：北京西城区月坛北小街6号邮政编码：100037
电话：（010)68049923
版权所有侵权必究
书号：155019·3198
印数：1-200册
