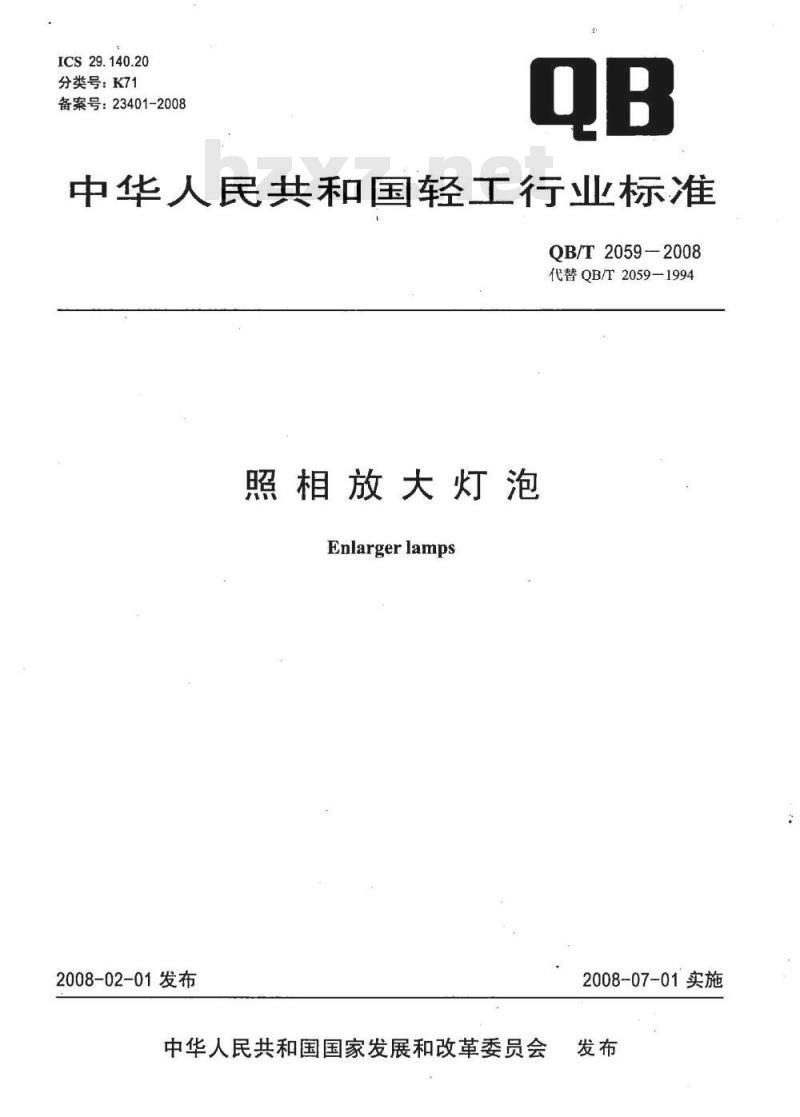

【轻工行业标准(QB)】 照相放大灯泡

ICS29.140.20
分类号：K71
备案号：23401-2008
中华人民共和国轻工行业标准
QB/T2059-2008
代替QB/T2059-1994
照相放大灯泡
Enlarger lamps
2008-02-01发布
中华人民共和国国家发展和改革委员会2008-07-01实施

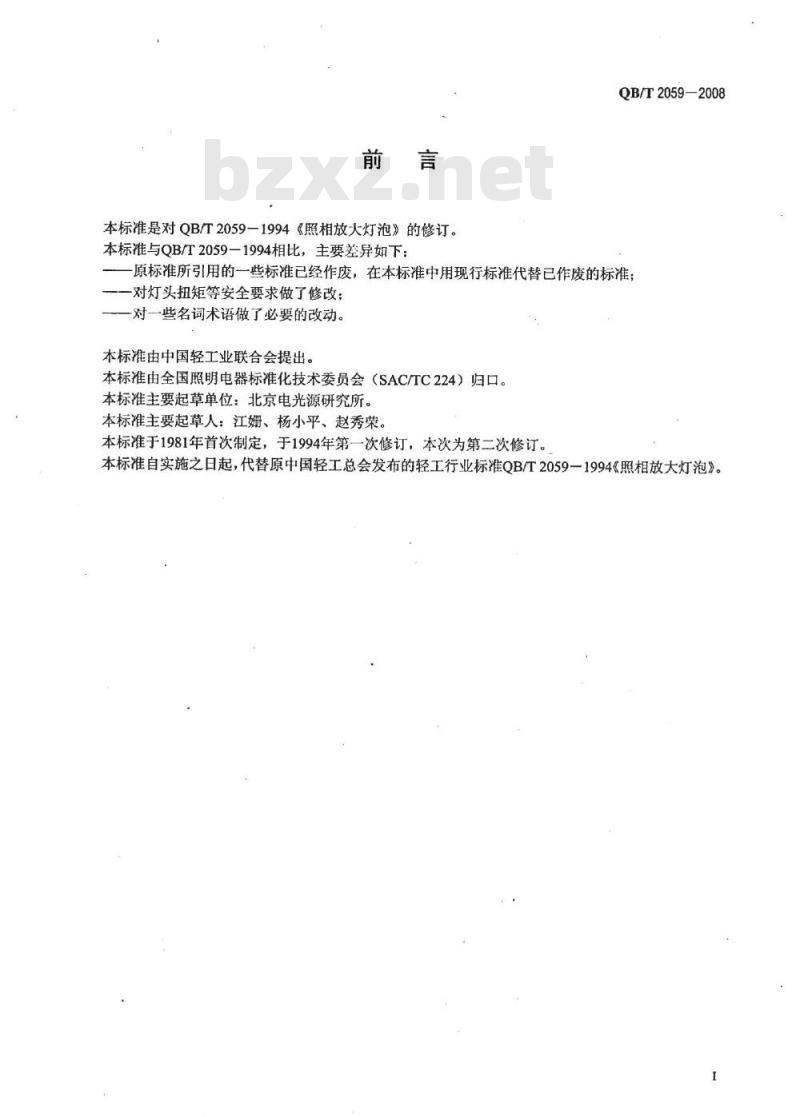

本标准是对QB/T2059一1994《照相放大灯泡》的修订。本标准与QB/T2059一1994相比，主要差异如下：QB/T2059-2008
原标准所引用的一些标准已经作废，在本标准中用现行标准代替已作废的标准；一对灯头扭矩等安全要求做了修改；-对一些名词术语做了必要的改动。本标准由中国轻工业联合会提出。本标准由全国照明电器标准化技术委员会（SAC/TC224）归口。本标准主要起草单位：北京电光源研究所。本标准主要起草人：江娜、杨小平、赵秀荣。本标准于1981年首次制定，于1994年第一次修订，本次为第二次修订。本标准自实施之日起，代替原中国轻工总会发布的轻工行业标准QB/T2059一1994《照相放大灯泡》。1范围

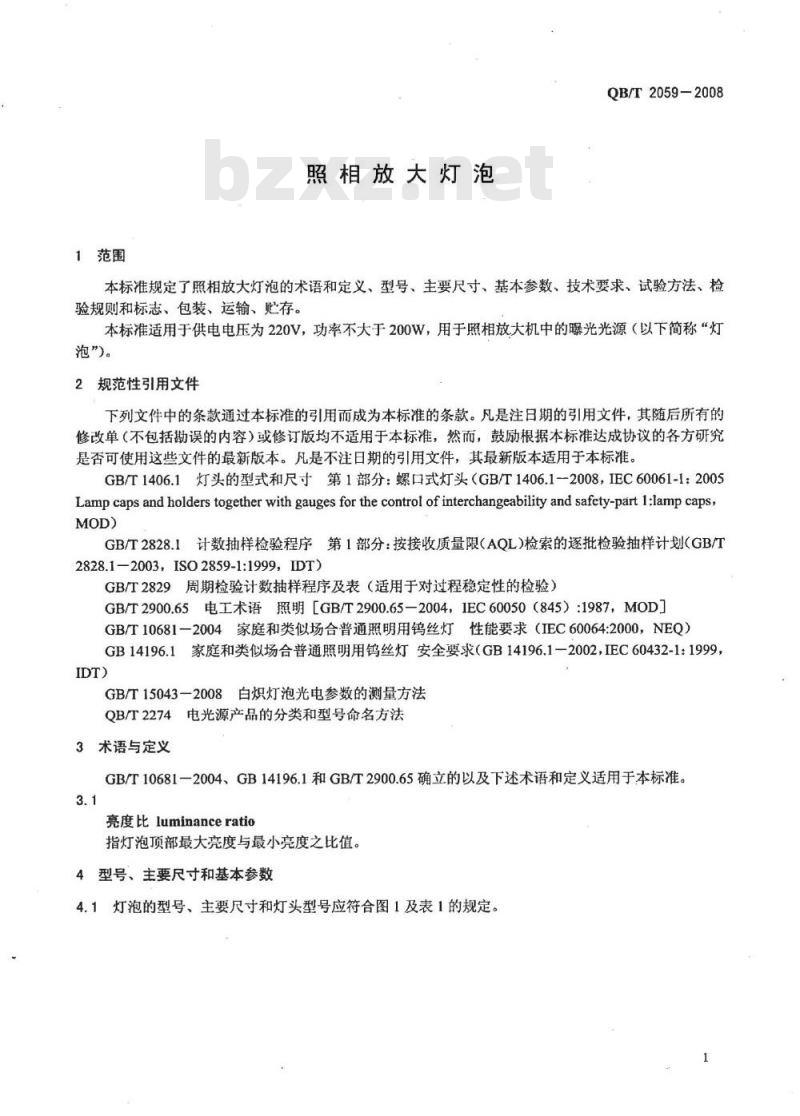

照相放大灯泡
QB/T2059-2008
本标准规定了照相放大灯泡的术语和定义、型号、主要尺寸、基本参数、技术要求、试验方法、检验规则和标志、包装、运输、贮存。本标准适用于供电电压为220V，功率不大于200W，用于照相放大机中的曝光光源（以下简称“灯泡”)。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1406.1灯头的型式和尺寸第1部分：螺口式灯头（GB/T1406.1一2008，IEC60061-1：2005Lamp caps and holders together with gauges for the control of interchangeability and safety-part 1:lamp caps,MOD)
GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划(GB/T2828.1-2003，ISO2859-1:1999，IDT)GB/T2829周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB/T2900.65电工术语照明［GB/T2900.65-2004，IEC60050（845）：1987，MOD］GB/T10681一2004家庭和类似场合普通照明用钨丝灯性能要求（IEC60064:2000，NEQ）GB14196.1家庭和类似场合普通照明用钨丝灯安全要求（GB14196.1—2002，IEC60432-1:1999IDT)
GB/T15043一2008白炽灯泡光电参数的测量方法QB/T2274电光源产品的分类和型号命名方法3术语与定义
GB/T10681一2004、GB14196.1和GB/T2900.65确立的以及下述术语和定义适用于本标准。3.1
亮度比luminanceratio
指灯泡顶部最大亮度与最小亮度之比值。4型号、主要尺寸和基本参数
4.1灯泡的型号、主要尺寸和灯头型号应符合图1及表1的规定。QB/T2059—2008
灯泡型号
（按QB/T2274）
ZF220-100
ZF220-100G
ZF220-150
ZF220-150G
ZF220-200
ZF220-200G
注：G指高光通量灯泡。

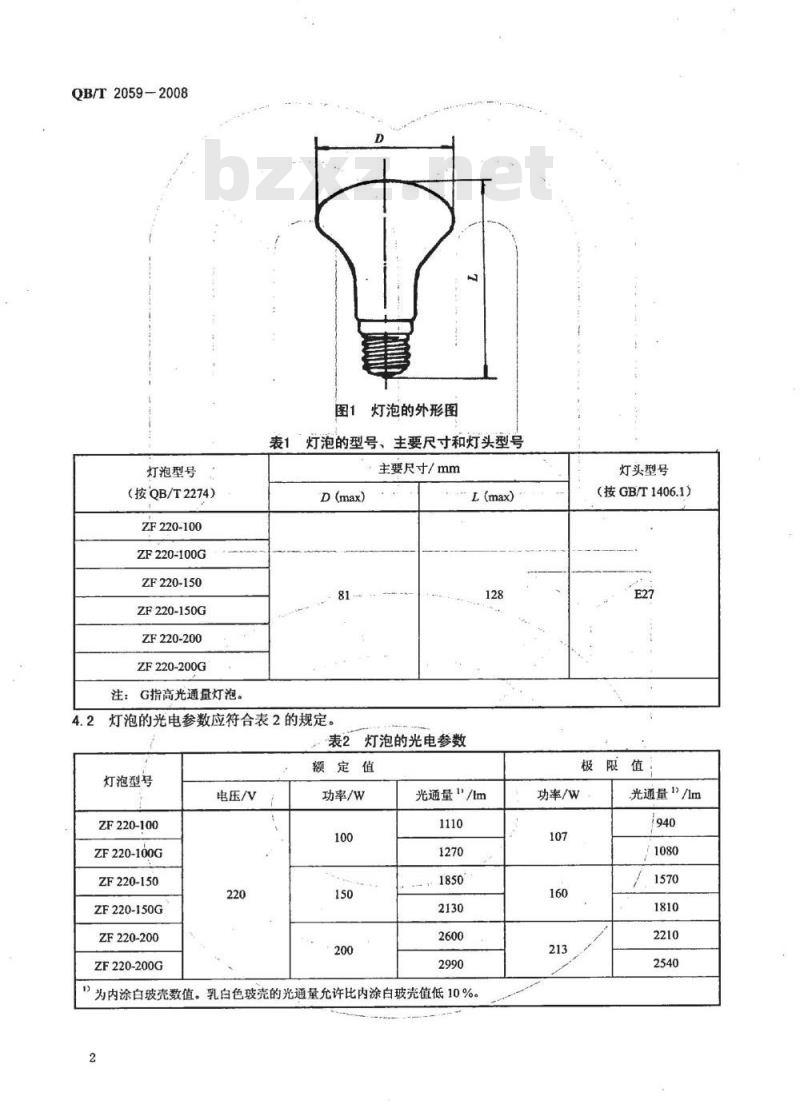

图1灯泡的外形图
表1灯泡的型号、主要尺寸和灯头型号主要尺寸/mm
D (max)
4.2灯泡的光电参数应符合表2的规定，L(max)
表2灯泡的光电参数
灯泡型号
ZF220-100
ZF220-100G
ZF220-150
ZF220-150G
ZF220-200
ZF220-200G
电压/V
额定值
功率/W
光通量\/m
\为内涂白玻壳数值。乳白色玻壳的光通量允许比内涂白玻壳值低10%。2
灯头型号
（按GB/T1406.1）
极限值
功率/W
光通量\/lm

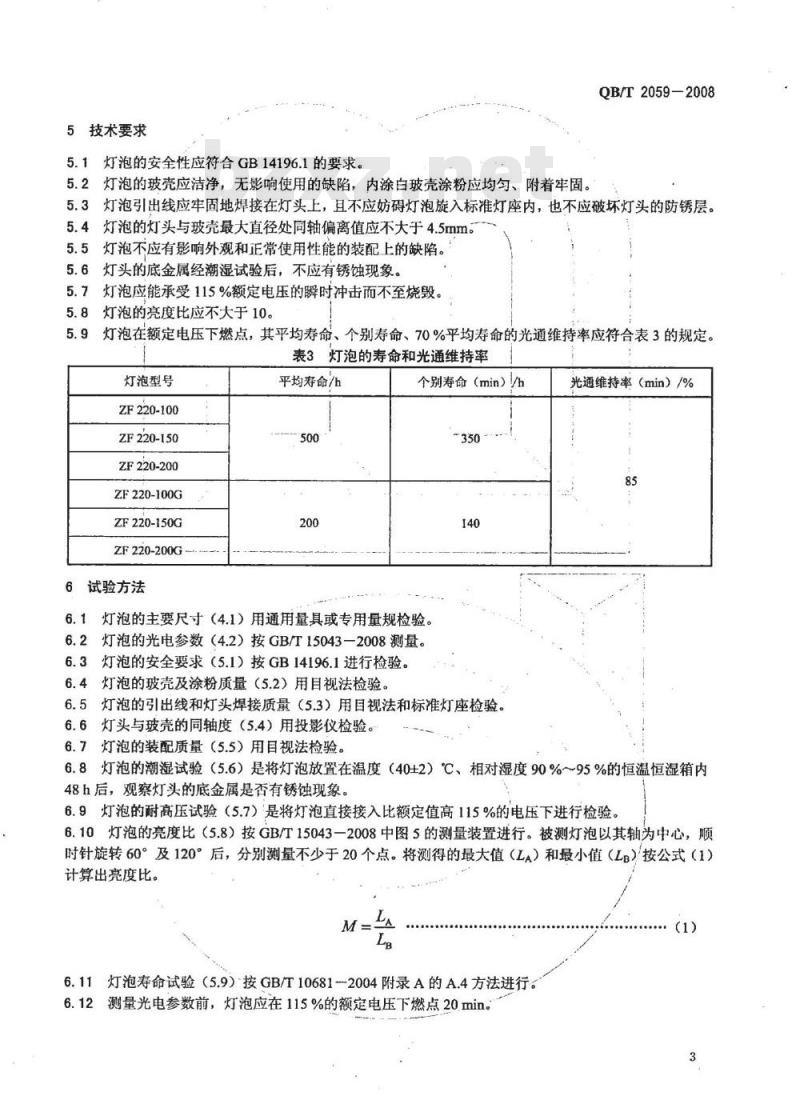

5技术要求
灯泡的安全性应符合GB14196.1的要求。5.2灯泡的玻壳应洁净，无影响使用的缺陷，内涂白玻壳涂粉应均匀、附着牢固。QB/T2059-2008
5.3灯泡引出线应牢固地焊接在灯头上，且不应妨碍灯泡旋入标准灯座内，也不应破坏灯头的防锈层。5.4灯泡的灯头与玻壳最大直径处同轴偏离值应不大于4.5mm。灯泡不应有影响外观和正常使用性能的装配上的缺陷。5.5
灯头的底金属经潮湿试验后，不应有锈蚀现象。5.7
灯泡应能承受115%额定电压的瞬时冲击而不至烧毁。5.8
灯泡的亮度比应不大于10。
灯泡在额定电压下燃点，其平均寿命、个别寿命、70%平均寿命的光通维持率应符合表3的规定。表3灯泡的寿命和光通维持率
灯泡型号
ZF220-100
ZF220-150
ZF 220-200
ZF220-100G
ZF220-150G
ZF220-200G
6试验方法
平均寿命/h
个别寿命（min）/h
灯泡的主要尺寸（4.1）用通用量具或专用量规检验。6.15
6.2灯泡的光电参数（4.2）按GB/T15043—2008测量。6.3灯泡的安全要求（5.1）按GB14196.1进行检验。6.4灯泡的玻壳及涂粉质量（5.2）用目视法检验。6.5灯泡的引出线和灯头焊接质量（5.3）用目视法和标准灯座检验6.6灯头与玻壳的同轴度（5.4）用投影仪检验。6.7灯泡的装配质量（5.5）用目视法检验。光通维持率（min）/%
6.8灯泡的潮湿试验（5.6）是将灯泡放置在温度（40±2）℃、相对湿度90%～95%的恒温恒湿箱内48h后，观察灯头的底金属是否有锈蚀现象。6.9灯泡的耐高压试验（5.7）是将灯泡直接接入比额定值高115%的电压下进行检验。6.10灯泡的亮度比（5.8）按GB/T15043一2008中图5的测量装置进行。被测灯泡以其轴为中心，顺时针旋转60°及120°后，分别测量不少于20个点。将测得的最大值（LA）和最小值（Ls）按公式（1）计算出亮度比。
6.11灯泡寿命试验（5.9）按GB/T10681-2004附录A的A.4方法进行。6.12测量光电参数前，灯泡应在115%的额定电压下燃点20min。(1)www.bzxz.net
QB/T2059-2008
7检验规则
检验分类
灯泡的检验分为交收检验和例行检验。7.2交收检验
交收检验按GB/T2828.1的规定进行，采用一次抽样方案。7.2.1
交收检验的分组、试验项目、检验水平、接收质量限应符合表4的规定。表4交收检验项目及合格判定条件不合格
7.3例行检验
试验项目
灯泡主要尺寸
玻壳及涂粉质量
灯泡引出线与灯头焊接质量
灯头与玻壳同轴度
灯泡装配质量
灯泡安全要求：初始扭矩；标志功率
光通量
灯泡耐高压试验
技术要求
试验方法
检验水平
接收质量限
7.3.1例行检验按GB/T2829的规定进行。7.3.2例行检验的顺序、不合格类别、试验项目、判别水平、不合格质量水平、判定数组应符合表5的规定。
若例行检验不合格，此时已验收的灯泡应停止出厂并分析原因，提出处理办法和采取有效措施7.3.3
后方可恢复生产与验收。
不合格
例行检验项目及合格判定条件
抽样方案
试验项目
灯泡亮度比
灯泡潮湿试验
灯泡平均寿命”
灯泡个别寿命
灯泡光通维持率
灯泡安全要求：
防触电性能：
加热后灯头扭矩
技术要求
试验方法
判别水平
不合格
质量水平
\灯泡的平均寿命按寿试灯泡寿命的平均值进行判定，其值应不低于表3给出的平均寿命额定值。4
判定数组
8标志、包装、运输、购存
灯泡的标志、包装、运输、贮存应符合GB/T10681一2004第8章的规定QB/T2059-2008
QB/T2059-2008
