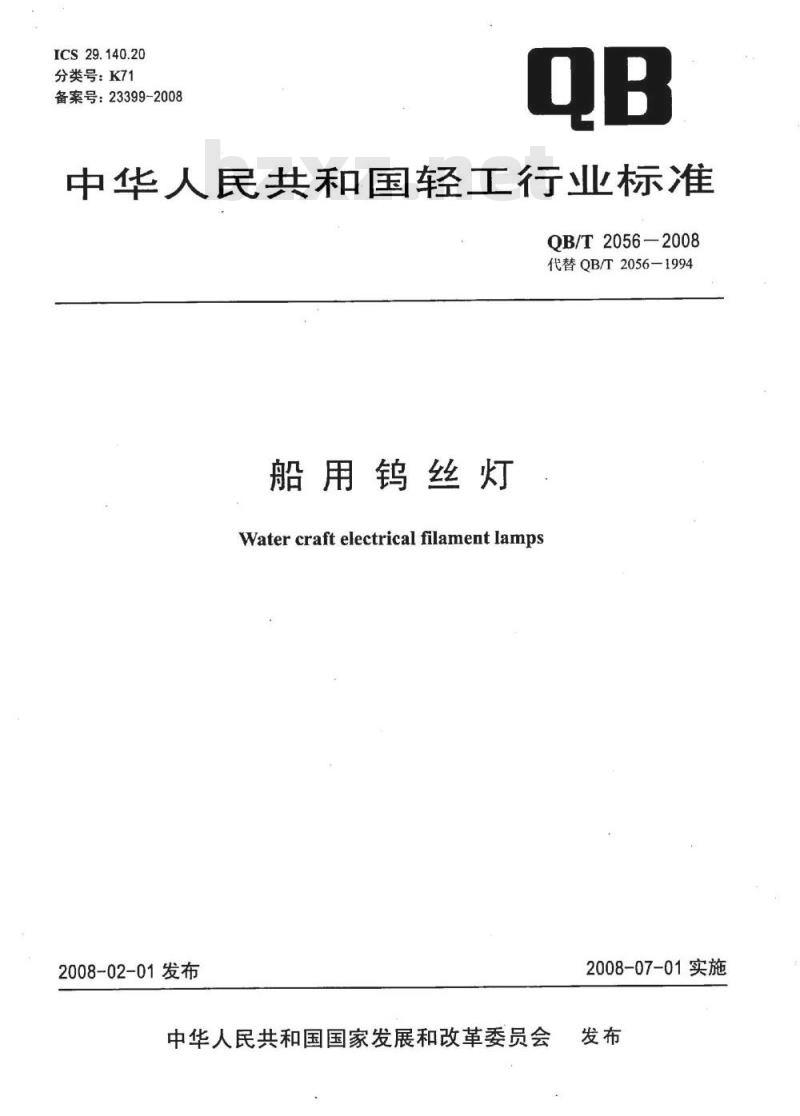

【轻工行业标准(QB)】 船用钨丝灯

ICS29.140.20
分类号：K71
备案号：23399-2008
中华人民共和国轻工行业标准
QB/T2056—2008
代替QB/T2056-1994
船用钨丝灯
Watercraft electrical filament lamps2008-02-01发布
中华人民共和国国家发展和改革委员会2008-07-01实施

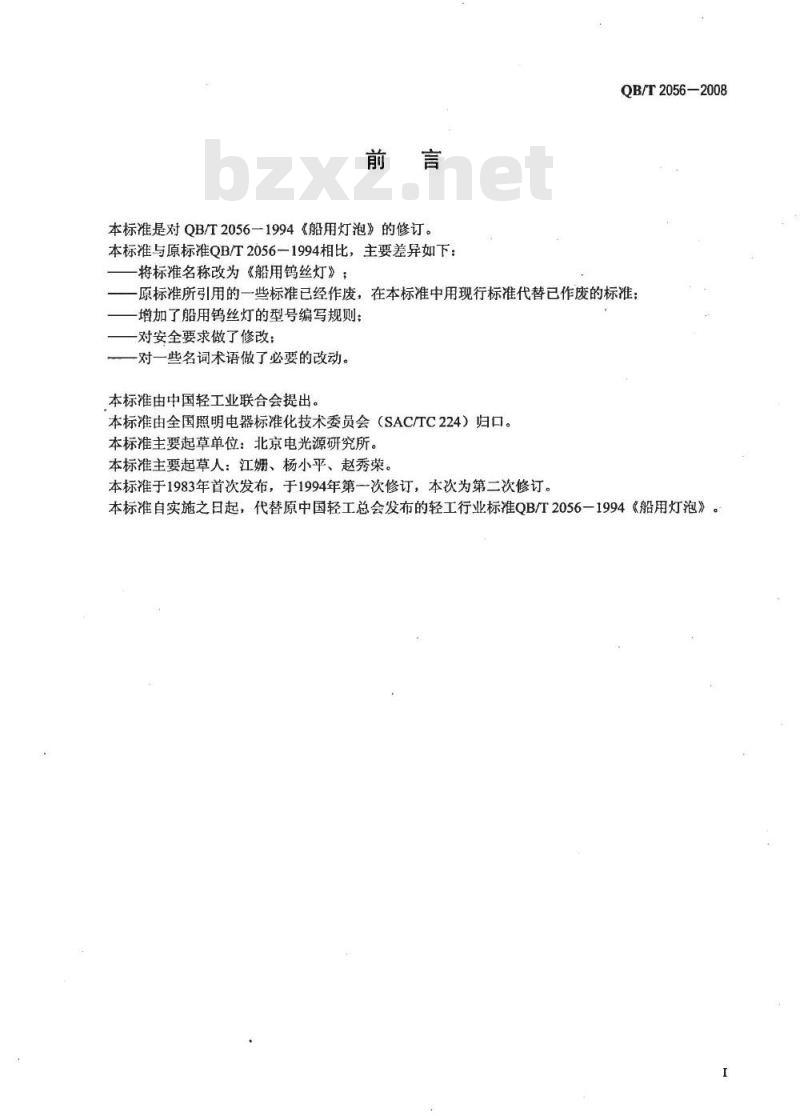

本标准是对QB/T2056一1994《船用灯泡》的修订。本标准与原标准QB/T2056一1994相比，主要差异如下：将标准名称改为《船用钨丝灯》；QB/T2056—2008
-原标准所引用的一些标准已经作废，在本标准中用现行标准代替已作废的标准；增加了船用钨丝灯的型号编写规则：-对安全要求做了修改：
一对一些名词术语做了必要的改动。本标准由中国轻工业联合会提出。本标准由全国照明电器标准化技术委员会（SAC/TC224）归口。本标准主要起草单位：北京电光源研究所。本标准主要起草人：江娜、杨小平、赵秀荣。本标准于1983年首次发布，于1994年第一次修订，本次为第二次修订。本标准自实施之日起，代替原中国轻工总会发布的轻工行业标准QB/T2056一1994《船用灯泡》。1范围
船用钨丝灯
QB/T2056-2008

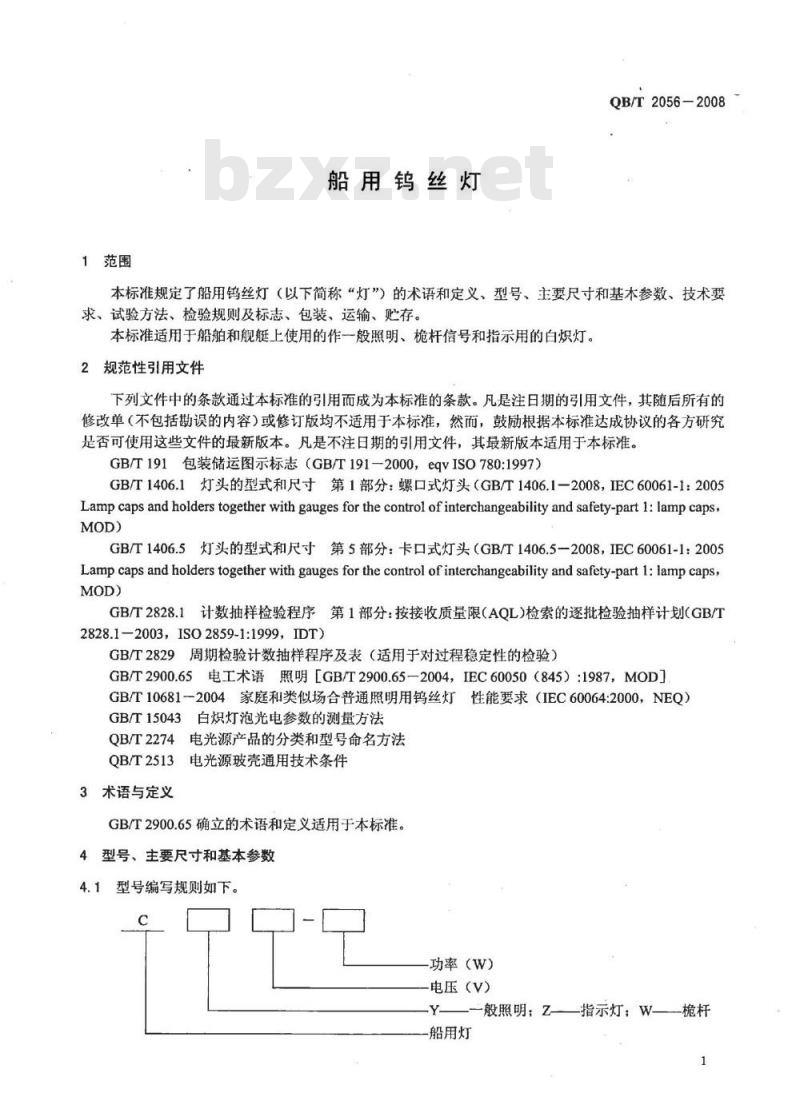

本标准规定了船用钨丝灯（以下简称“灯”）的术语和定义、型号、主要尺寸和基本参数、技术要求、试验方法、检验规则及标志、包装、运输、贮存。本标准适用于船舶和舰艇上使用的作一般照明、榄杆信号和指示用的白炽灯。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T191包装储运图示标志（GB/T191-2000，eqvISO780:1997）GB/T1406.1灯头的型式和尺寸第1部分：螺口式灯头（GB/T1406.1一2008，IEC60061-1：2005Lamp caps and holders together with gauges for the control of interchangeability and safety-part l: lamp caps,MOD)
GB/T1406.5灯头的型式和尺寸第5部分：卡口式灯头（GB/T1406.5一2008，IEC60061-1：2005Lamp caps and holders together with gauges for the control of interchangeability and safety-part l: lamp caps,MOD)
GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划(GB/T2828.1-2003，IS02859-1:1999，IDT)GB/T2829周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB/T2900.65电工术语照明［GB/T2900.652004，IEC60050（845）：1987，MOD]GB/T10681-2004家庭和类似场合普通照明用钨丝灯性能要求（IEC60064:2000，NEQ）GB/T15043白炽灯泡光电参数的测量方法QB/T2274电光源产品的分类和型号命名方法OB/T2513
电光源玻壳通用技术条件
3术语与定义
GB/T2900.65确立的术语和定义适用于本标准。4型号、主要尺寸和基本参数
4.1型号编写规则如下。
功率（W）
电压（V）
一般照明：Z——指示灯：W—-枪杆船用灯
QB/T2056-2008

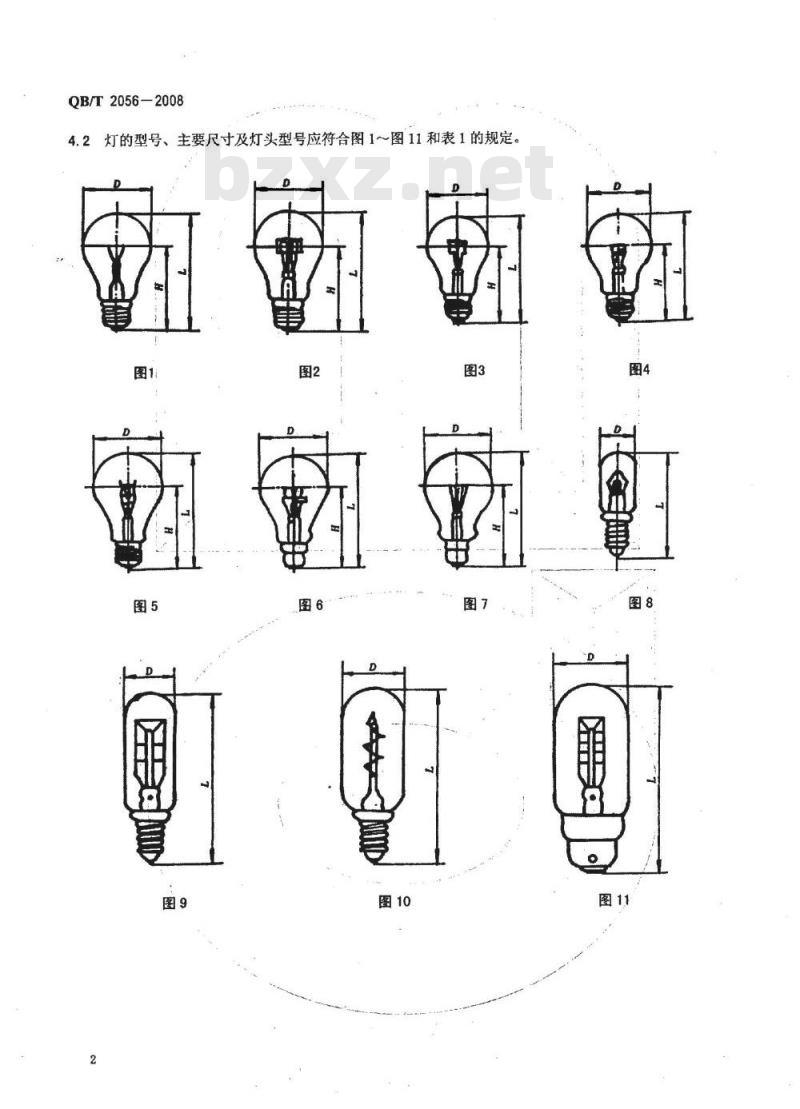

4.2灯的型号、主要尺寸及灯头型号应符合图1～图11和表1的规定图1
灯的型号，
（按QB/T2274）
CY24-25
CY24-40
CY24-60
CY24-100
CY36-25
CY36-40
CY36-60
CY36-100
CY110-25
CY110-40
CY110-60
CY110-100
CY110-150
CY110-200
CY110-300
CY110-500
CY110-1100
CY127-25
CY127-40
CY127-60
CY127-100
CY127-270
CY220-15
CY220-25
CY220-40
CY220-60
CY220-100免费标准下载网bzxz
CY220-150
CY220-200
CY220-300
CY220-500
CY220-1000
D(max)

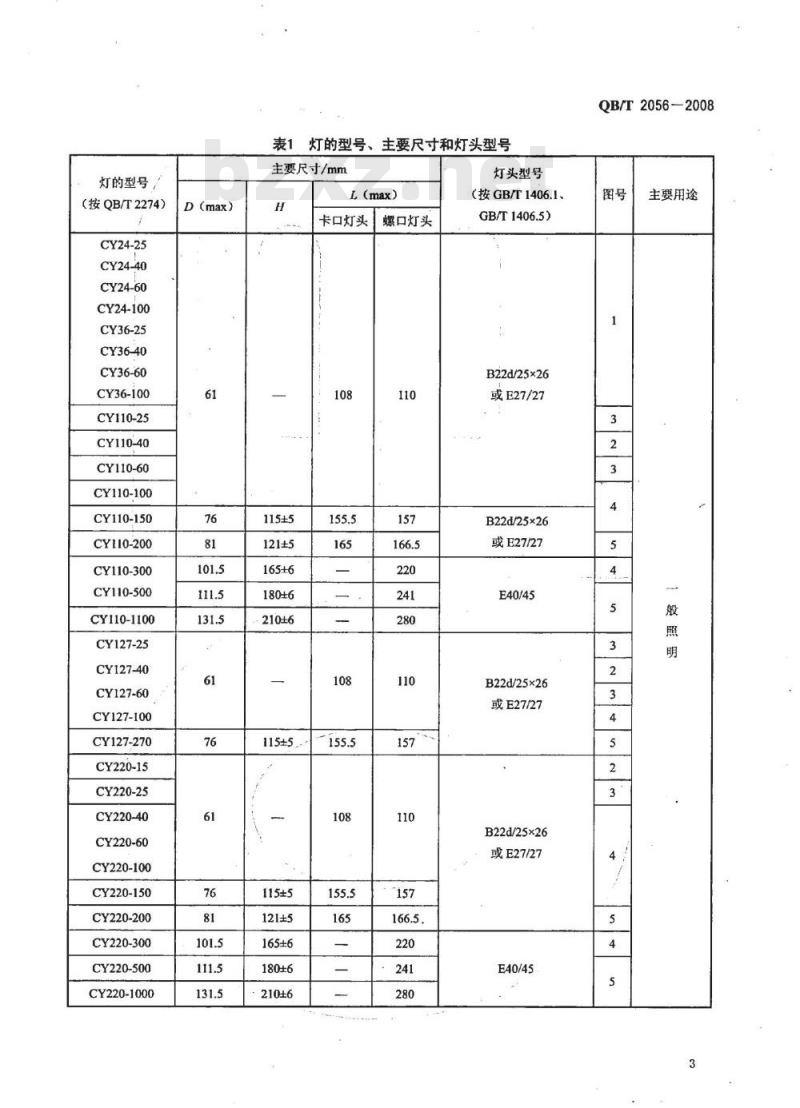

表1、灯的型号、主要尺寸和灯头型号主要尺寸/mm
115±5
121±5
165±6
180±6
210±6
115±5
115±5
121±5
165±6
180±6
210±6
L(max)
卡口灯头螺口灯头
灯头型号
（按GB/T1406.1、
GB/T1406.5)
B22d/25x26
或E27/27
B22d/25x26
或E27/27
E40/45
B22d/25×26
或E27/27
B22d/25×26
或E27/27
E40/45
QB/T2056-2008
主要用途
QB/T2056—2008
灯的型号
（按QB/T2274）
CW110-60
110-60
CW110-100
110-100
CW220-60
220-60
CW220-100
220-100
CW110-100
CW127-100
CW220-100
CZ24-8
CZ24-15
CZ110-8
CZ110-15
CZ110-15A
CZ110-15B
CZ110-25
CZ110-25A
CZ127-8
CZ127-15
CZ127-15A
CZ127-15B
CZ127-25
CZ127-25A
CZ220-15
CZ220-25
CZ220-25A
D(max)
主要尺寸/mm
表1（续）
L (max)
卡口灯头
螺口灯头
灯头型号
（按GB/T1406.1、
GB/T1406.5)
B22d/25×26
E14/25×17
BA15d/19
E12/20x15
E27/27或B22d/25×26
E14/25×17
BA15d/19
E12/20×15
E27/27
B22d/25×26
E14/25×17
BA15d/19
E12/20×15
E27/27
B22d/25×26
E14/25×17
BA15d/19
E12/20×15
E27/27
B22d/25×26
E14/25×17
BA15d/19
E12/20×15
E27/27
B22d/25x26
主要用途
灯的光电参数应符合表2规定。
灯的型号
电压/N
CY24-25
CY24-40
CY24-60
CY24-100
CY36-25
CY36-40
CY36-60
CY36-100
CY110-25
CYI10-40
CY110-60
CY110-100
CY110-150
CY110-200
CY110-300
CY110-500
CY110-1000
CY127-25
CY127-40
CY127-60
CY127-100
CY127-200
CY220-15
CY220-25
CY220-40
CY220-60
CY220-100
CY220-150
CY220-200
CY220-300
CY220-500
CY220-100
CW110-60
110-60
CW110-100
110-100
2灯的光电参数
额定值
功率/W
光通量/m
QB/T2056-2008
极限值
功率/W
光通量/m
QB/T2056—2008
灯的型号
CW220-60
220-60
CW220-100
220-100
C110-100
CW220-100
CW127-100
CZ24-8
CZ24-15
CZ110-8
CZ110-15
CZ110-15A
CZ110-15B
CZ110-25
CZ110-25A
CZ127-8
CZ127-15
CZ127-15A
CZ127-15B
CZ127-25
CZ127-25A
CZ220-15
CZ220-25
CZ220-25A
5技术要求
电压/V
表2（续）
功率/W
5.1灯的玻壳质量应符合OB/T2513的规定。值
光通量/lm
功率/W
光通量/1m
5.2导丝应牢固地焊接在灯头上，且不应妨碍灯插入或旋入标准灯座内，也不应破坏灯头的防锈层。5.3玻壳与灯头连接的牢固度应符合表3的规定。5.4使用BA15d和B22d型灯头的灯在焊锡后，其触点与外壳之间的绝缘电阻在正常气候条件下应分别不小于5MQ和50M2，在潮湿气候条件下应不小于2M2。5.5灯不应有影响正常使用的装配缺陷。5.6灯应能承受比额定值高15%的瞬时电压冲击而不致烧毁。5.7灯在额定电压下燃点，其平均寿命：CY.型灯应不低于1000h，CW型灯主灯丝应不低于500h，Cz型灯应不低于1500h。个别灯的寿命应不低于其平均寿命的70%。6
QB/T2056-2008
5.8每只灯在额定电压下燃点至平均寿命的70%时，光通维持率应不低于表4的规定。表3灯的扭矩
灯头型号
灯的种类
真空灯泡
充气灯泡
灯的光通维持率
额定功率/W
25~500
5.9灯头经潮湿试验后，表面不应有锈蚀现象。扭矩/N-m
加热后
尚在研究中
光通维持率/%
5.10灯在燃点状态下应能承受频率为25Hz、振幅为1mm的连续振动6h。5.11灯应能在环境温度-40℃～60℃的条件下正常燃点。5.12舰艇上使用的灯，在燃点状态下应能承受冲击试验机的冲击试验。6试验方法
灯的主要尺寸（4.2）用通用量具或专用量规检验。6.1
6.2灯的光电参数（4.3）按GB/T15043测量。测量前，灯应在比额定值高15%的电压下燃点20min。测量时，灯应处在垂直位置，灯头在上，用额定电压燃点。
6.3灯的玻壳质量（5.1）用目视法检验。6.4导丝与灯头的焊接质量（5.2）用目视法和标准灯座检验6.5玻壳与灯头连接的牢固度（5.3）应采用能保证扭矩从零均衡地增到规定值的机械装置检验。6.6卡口式灯头灯的绝缘电阻（5.4）在正常气候条件下或潮湿条件下施加500V直流电压1min后用兆欧表测量。
灯的装配质量（5.5）用目视法检验。6.7
灯的瞬时电压冲击（5.6）是将灯直接接入比额定值高15%的电压下进行检验。6.8
6.9灯的寿命试验（5.7）按GB/T10681一2004附录A中A.4的方法进行，按附录B计算。6.10灯的光通维持率（5.8）是每只灯在额定电压下燃点至平均寿命的70%时，测量其光通维持率。6.11灯的耐潮性能（5.9）是将灯放入温度（40±2）℃，相对湿度90%～95.%的恒温恒湿箱内48h后，用目视法检查灯头的底金属有无锈蚀现象。轻微和易于擦掉的锈点不予考虑。QB/T2056—2008
6.12灯的耐振性能（5.10）是将灯固定在振动台台板上，接通电源后，在额定电压下作垂直和水平两个方向振动各3h，垂直振动时灯头在上。应能承受频率20Hz，振幅0.6mm，历时5min的振动，用自测法检验其部件是否产生形变，通电检查应能正常工作。6.13灯的高低温试验（5.11）是将非燃点状态下的灯按下列顺序进行。a）将灯放入温度为（-40±2）℃的低温箱内，并保持2h；b）将灯放入温度为（60±2）℃的高温箱内，并保持2h。灯由低温箱或高温箱内取出后，应立即接通额定电压燃点10min。试验后，灯不应损坏。6.14灯的冲击试验（5.12）是将灯在额定电压下燃点，并安装在具有3个B型减振器装置的灯座夹具上（图12），再将灯座夹具刚性地固定在冲击试验机（C-200型）上进行试验。电压为24V，110V，127V，功率为25W～60W的CY型灯的摆锤上升角为30°时进行试验，其他灯在摆锤上升角为20°时进行试验，受试灯应能冲击10次而不熄灭。但对CY型220V-100W和150W、CZ型220V-15W的灯冲击三次应不熄灭。摆锤应沿灯中心线方向进行冲击。6.15灯的标志的耐久性（8.1）用目视法和擦拭法检查，用一块质地平滑的湿布在灯的标志部分轻轻擦拭15s，标志仍应清晰和易于辨认。1-1500mm锤臂；2—角度尺；3—灯架：4摆链；5—受试灯：6减震器：7-灯座卡具图12冲击机和灯座夹具示意图
7检验规则
7.1检验分类
灯的检验分为交收检验和例行检验。7.2交收检验
7.2.1交收检验按GB/T2828.1的规定进行。7.2.2交收检验的分组、试验顺序、抽样方案、检验水平及合格质量水平应符合表5的规定。8
7.3例行检验
检验项目
灯的主要尺寸
灯的玻壳质量
表5交收检验项目及合格判定条件技术要求
导丝与灯头的焊接质量
玻壳与灯头连接的牢固度
灯的绝缘电阻
灯的装配质量
灯的瞬时电压冲击
灯的标志
灯的功率
灯的光通量
例行检验按GB/T2829的规定进行。5.2
试验方法
抽样方案
QB/T2056-—2008
检验水平
接收质量限
7.3.2例行检验每三个月进行一次，例行检验的样品应从交收检验合格的产品中随机抽取。当灯的结构、制造工艺、材料变更可能影响灯的性能，或当灯生产中断一个月以上而又恢复生产时，都应进行例行检验。
7.3.3例行检验的分组、试验顺序、抽样方案、判别水平、不合格质量水平和判定数组应符合表6的规定。
表6例行检验项目及合格判定条件序
试验项目
平均寿命
个别寿命
光通维持率
耐溺性能
耐振性能
高低温试验
耐冲击性能
加热后灯头扭矩
8·标志、包装、运输、购存
8.1标志
每只灯的明显位置上应清晰牢固地标有下列标志：a）来源标志（商标、生产厂名称或经销商名称）：b）产品型号；
c）生产日期；
样本数n
~1000W
判定数组
~1000W
按6.9检验和判定
不合格
质量水平
QB/T2056-2008
d）其他标志；
e）耐冲击的灯应注有“c”字样。8.2包装
包装应安全可靠，包装箱内应附有产品合格证。包装盒和包装箱上应注明：a）制造商名称、地址和商标；
b）产品名称；
c）产品型号：
d）包装箱内灯的数量：
e）产品标准编号；
f）其他有关标志。
8.3运输
灯在运输过程中应避免雨雪淋袭和强烈的机械振动。8.4购存
空气中不应有腐蚀性气体。
灯应贮存在相对湿度不大于85%的通风室内，10
