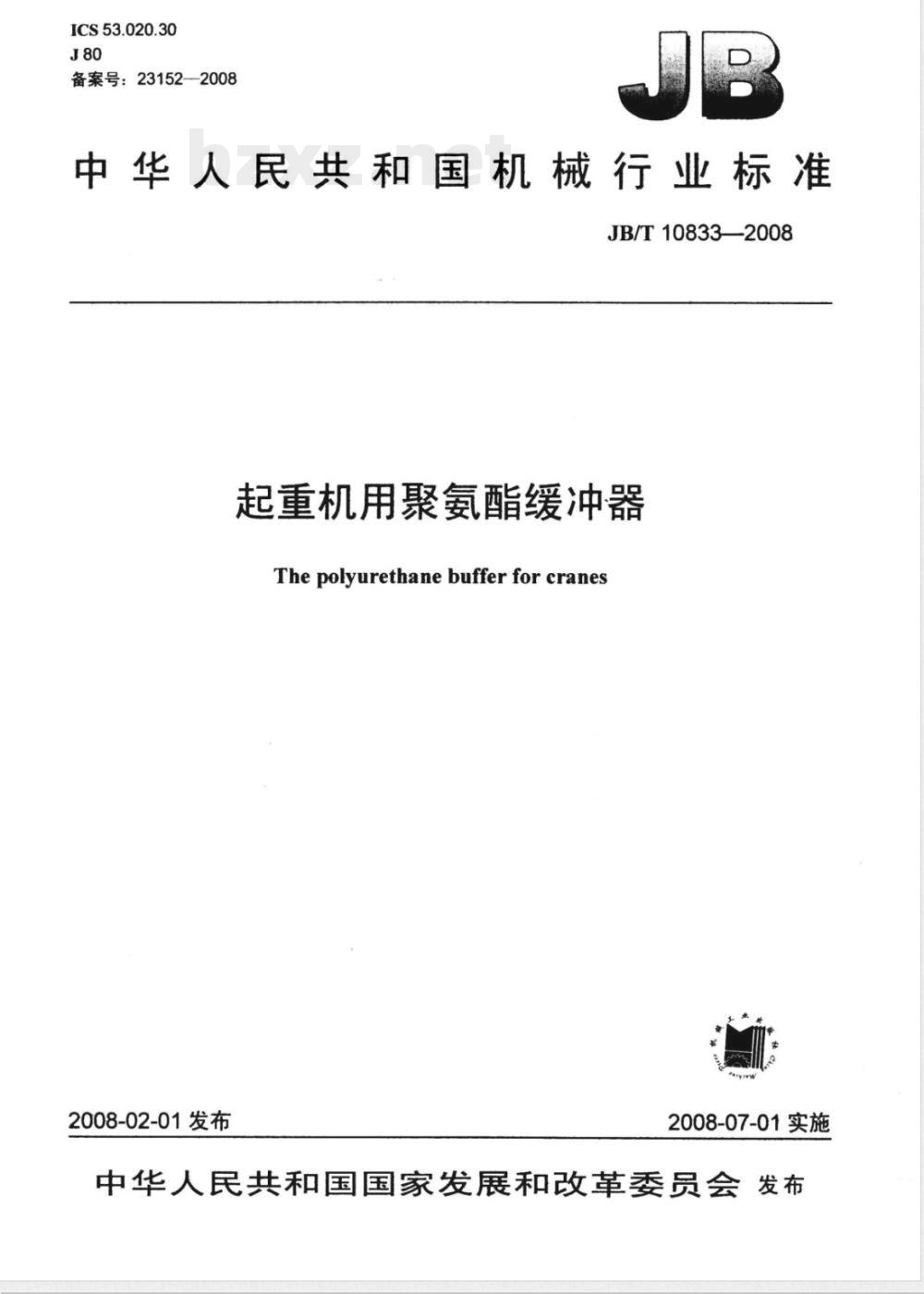

起重机用聚氨酯缓冲器
Thepolyurethanebufferforcranes2008-02-01发布
2008-07-01实施
中华人民共和国国家发展和改革委员会发布前言

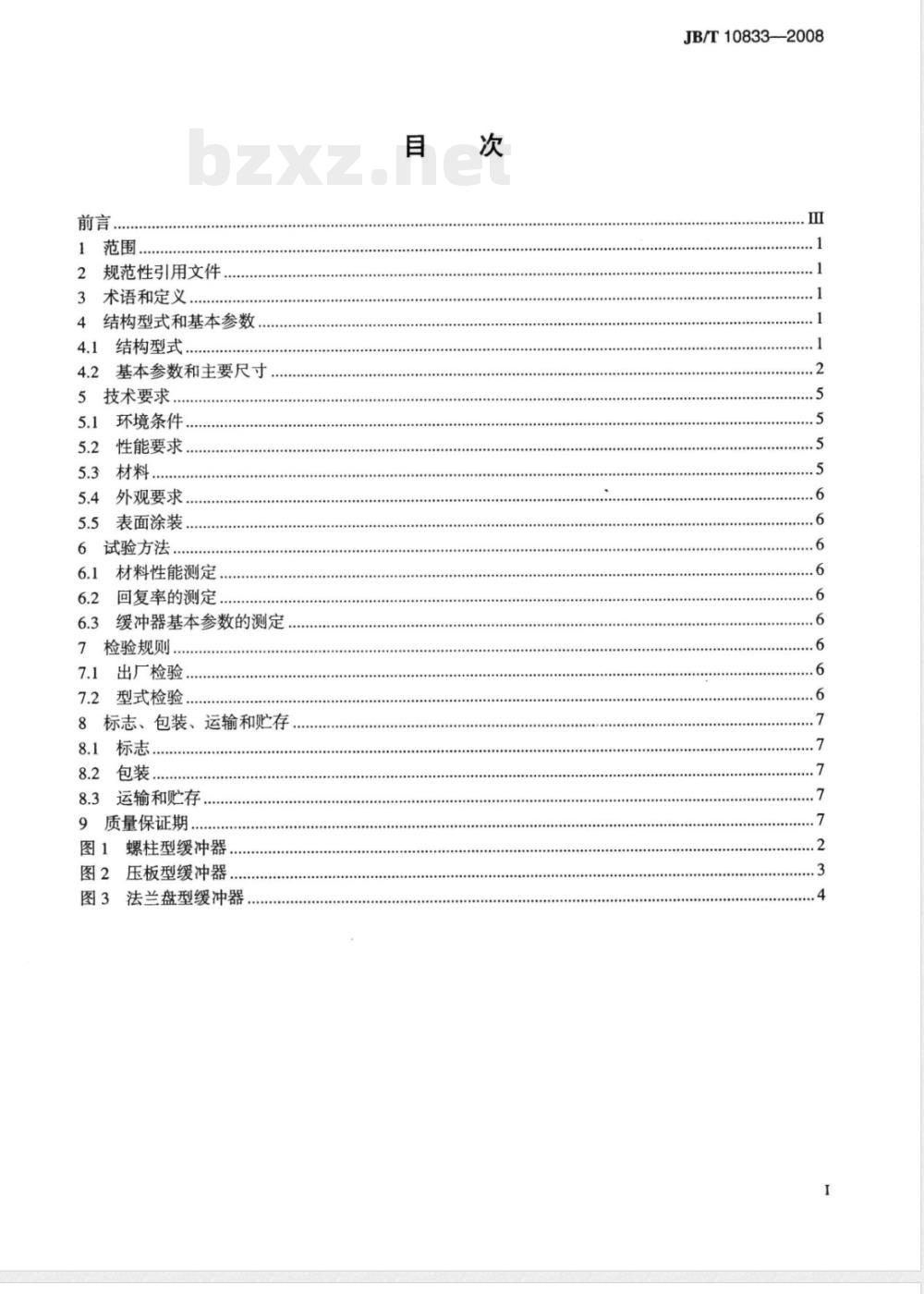

1范围
规范性引用文件
术语和定义
4结构型式和基本参数
4.1结构型式.
4.2基本参数和主要尺寸
5技术要求.
5.1环境条件
5.2性能要求
5.3材料..
5.4外观要求，
5.5表面涂装.
6试验方法。
6.1材料性能测定
6.2回复率的测定。
6.3缓冲器基本参数的测定
7检验规则..
7.1出厂检验..
7.2型式检验
8标志、包装、运输和贮存
8.1标志
8.2包装..
8.3运输和贮存，
9质量保证期.
图1螺柱型缓冲器
图2压板型缓冲器
图3法兰盘型缓冲器
JB/T10833—2008

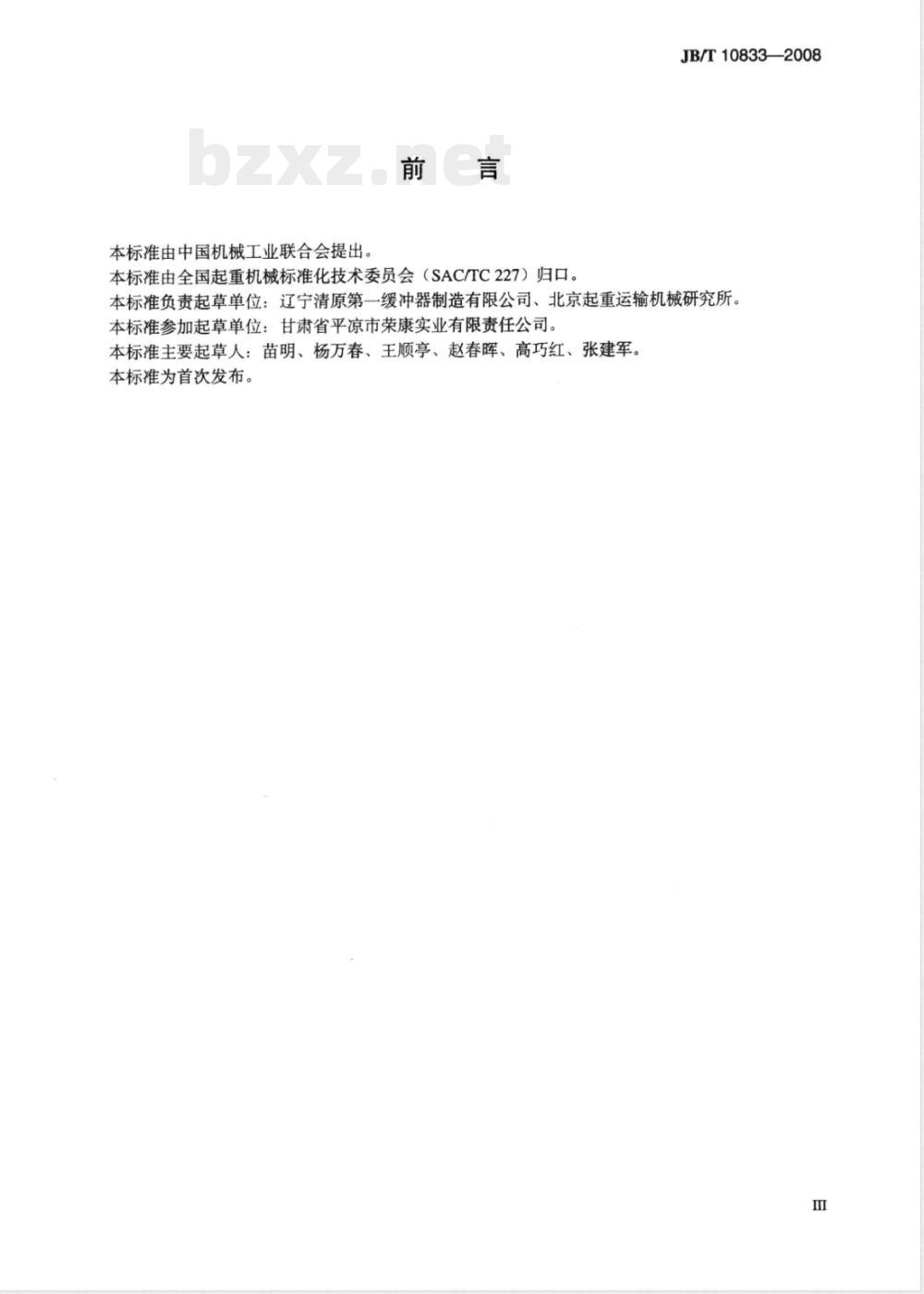

本标准由中国机械工业联合会提出。前言
本标准由全国起重机械标准化技术委员会（SAC/TC227）归口。JB/T10833—2008
本标准负责起草单位：辽宁清原第一缓冲器制造有限公司、北京起重运输机械研究所。本标准参加起草单位：甘肃省平凉市荣康实业有限责任公司。本标准主要起草人：苗明、杨万春、王顺亭、赵春晖、高巧红、张建军。本标准为首次发布。

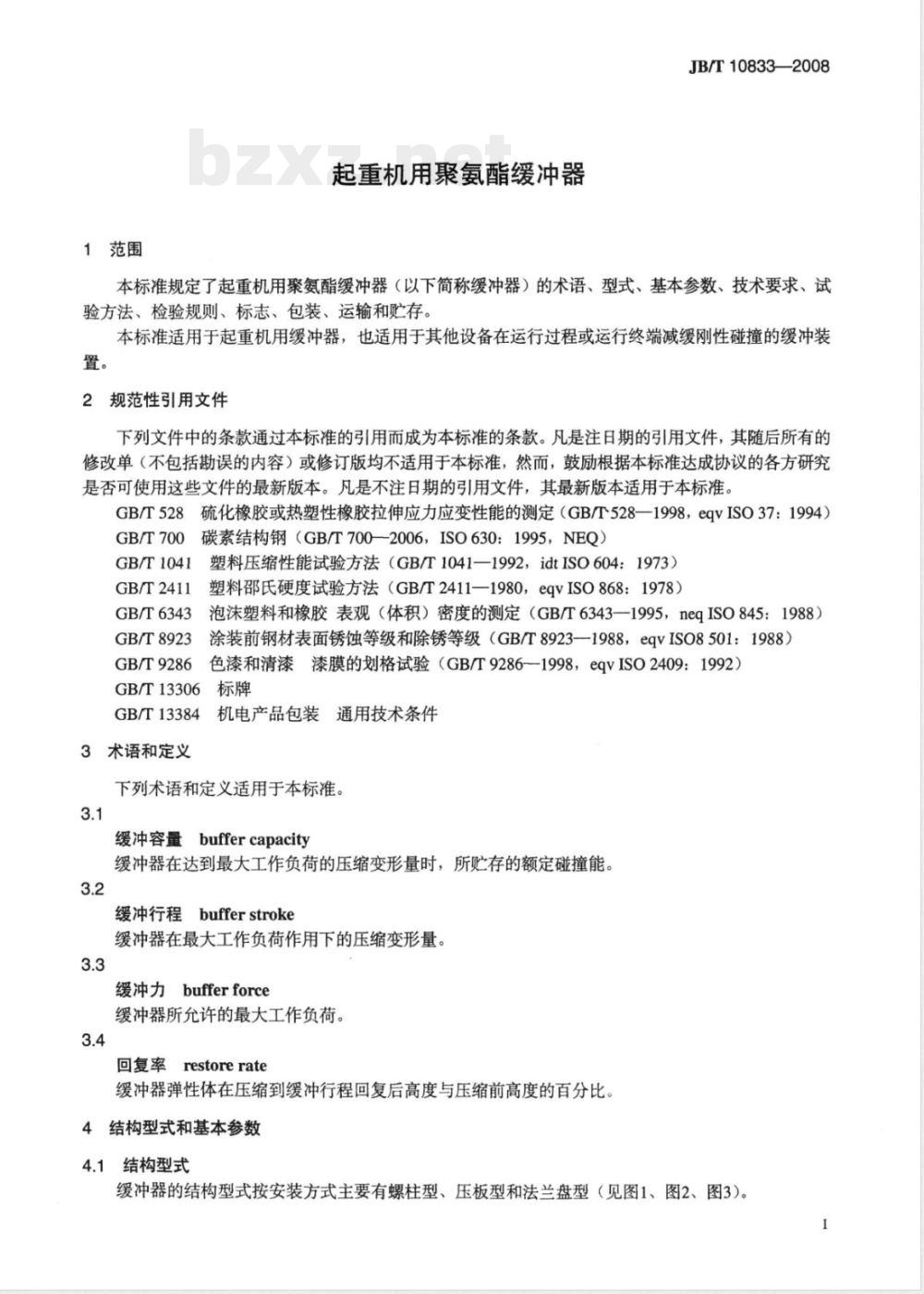

1范围
起重机用聚氨酯缓冲器
JB/T10833—2008
本标准规定了起重机用聚氨酯缓冲器（以下简称缓冲器）的术语、型式、基本参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存、本标准适用于起重机用缓冲器，也适用于其他设备在运行过程或运行终端减缓刚性碰撞的缓冲装置。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T528
硫化橡胶或热塑性橡胶拉伸应力应变性能的测定（GB/T528—1998，eqvISO37：1994）GB/T700碳素结构钢（GB/T7002006，ISO630：1995，NEQ）GB/T1041
GB/T2411
GB/T6343
GB/T8923
GB/T9286
塑料压缩性能试验方法（GB/T1041—1992，idtISO604：1973）塑料邵氏硬度试验方法（GB/T2411—1980，eqvISO868：1978）泡沫塑料和橡胶表观（体积）密度的测定（GB/T6343—1995，neqISO845：1988）涂装前钢材表面锈蚀等级和除锈等级（GB/T89231988，eqvISO8501：1988）色漆和清漆漆膜的划格试验（GB/T92861998，eqvISO2409：1992）标牌
GB/T13306
GB/T13384
机电产品包装通用技术条件
3术语和定义
下列术语和定义适用于本标准。3.1
缓冲容量buffercapacity
缓冲器在达到最大工作负荷的压缩变形量时，所贮存的额定碰撞能3.2
缓冲行程bufferstroke
缓冲器在最大工作负荷作用下的压缩变形量。3.3
缓冲力bufferforce
缓冲器所允许的最大工作负荷。3.4
回复率restorerate
缓冲器弹性体在压缩到缓冲行程回复后高度与压缩前高度的百分比4结构型式和基本参数
4.1结构型式
缓冲器的结构型式按安装方式主要有螺柱型、压板型和法兰盘型（见图1、图2、图3）。1
JB/T10833—2008

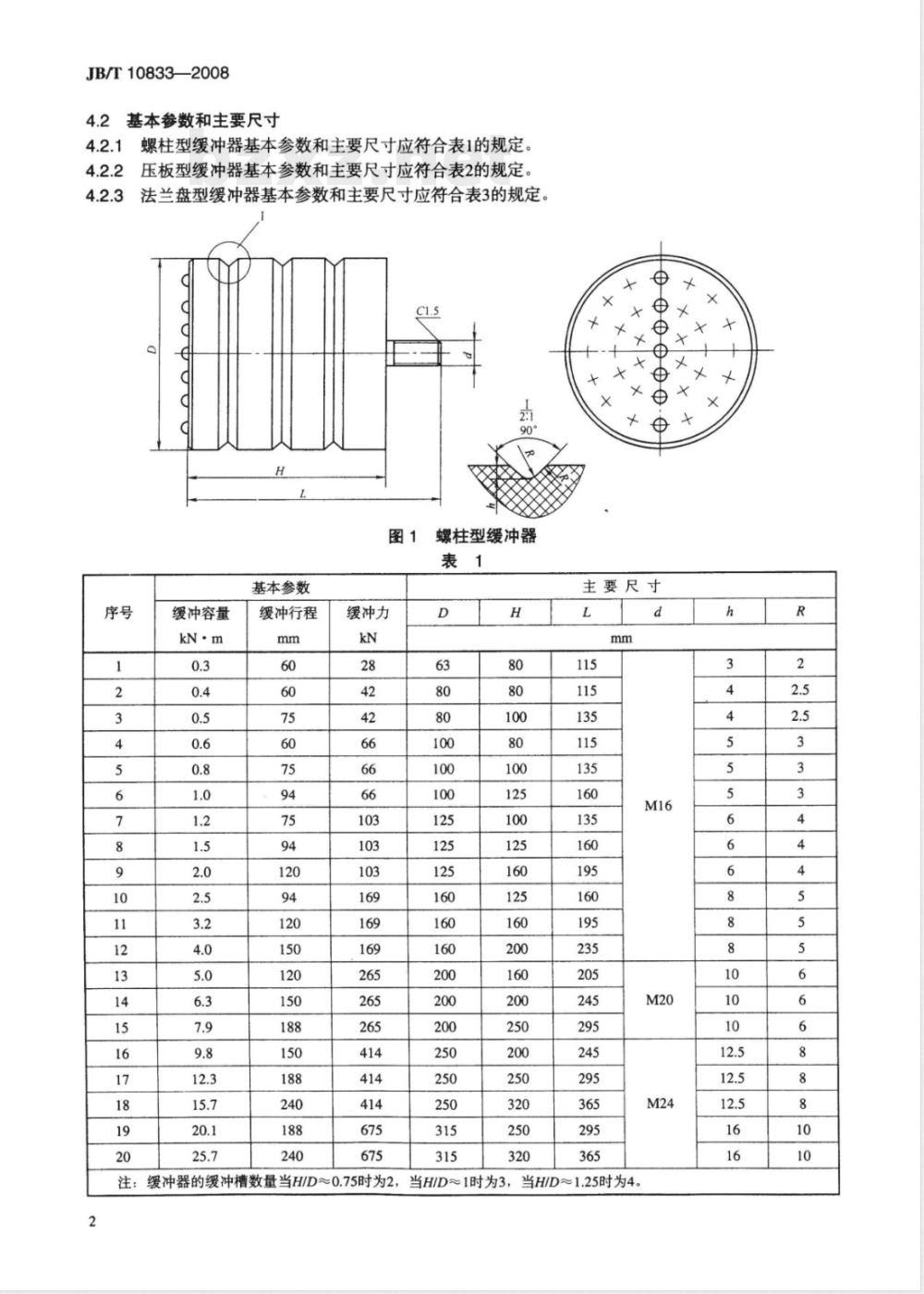

基本参数和主要尺寸
螺柱型缓冲器基本参数和主要尺寸应符合表1的规定。4.2.2
压板型缓冲器基本参数和主要尺寸应符合表2的规定。法兰盘型缓冲器基本参数和主要尺寸应符合表3的规定CIS
螺柱型缓冲器
基本参数
缓冲容量
缓冲行程
缓冲力
注：缓冲器的缓冲槽数量当HID~0.75时为2，2
主要尺寸
当HID～1时为3，
当HID~1.25时为4。
缓冲容量
基本参数
缓冲行程
缓冲力
压板型缓冲器
缓冲器的缓冲槽数量当HID~0.75时为2，注：
当HID～1时为3，
主要尺寸
JB/T10833——2008
当H/D~1.25时为4。
JB/T108332008
基本参数
缓冲容量
缓冲行程
缓冲力
图3法兰盘型缓冲器
主要尺寸
缓冲容量
基本参数
缓冲行程
缓冲力
（430)
（430）
（430)
缓冲器的缓冲槽数量当HID~0.75时为2，注1：绝
注2：括号内的尺寸不推荐采用。技术要求
环境条件
缓冲器的环境条件如下：
a）环境温度-20℃～+55℃
b）环境相对湿度：不大于90%
c）不适合在强酸、强碱环境下工作：d）不宜长年在高温、高湿条件下使用、5.2
性能要求
缓冲容量应不低于表1～表3的规定表3（续）
当H/D~1时为3，
缓冲力应符合表1～表3的规定，允差为土10%缓冲行程应符合表1～表3的规定，充差为土5%。回复率应不小于95%。
聚氨酯材料性能应符合表4中相应标准规定。表4
密度g/cm
硬度（邵氏A）
50%压缩强度MPa
扯断伸长率（%）
断裂拉伸强度
0.50~0.65
主要尺寸
当H/D~1.25时为4
JB/T10833—2008
执行标准
GB/T6343
GB/T2411
GB/T1041
GB/T528
螺柱型缓冲器的螺柱应不低于螺纹性能等级4.6级、压板型和法兰盘型缓冲器的底座材质应不低于GB/T700中Q235钢。
JB/T10833—2008
5.4外观要求
缓冲器的外部表面应光滑无明显收缩、裂纹、飞边、毛刺等缺陷，5.5表面涂装
涂装前，压板和法兰盘应按GB/T8923的规定进行表面除锈处理，处理后的钢材表面应不低于St2级（手工除锈）的要求。底座部分应做喷漆处理。色漆和漆膜的划格试验应符合GB/T9286中的二级要求。
6试验方法
6.1材料性能测定
材料性能测定按如下试验方法进行：a）密度：按GB/T6343执行。
b）硬度：按GB/T2411执行。
c）50%压缩强度：按GB/T1041执行。d）断伸长率：按GB/T528执行。e）断裂拉伸强度：按GB/T528执行。6.2回复率的测定
缓冲器被放在材料试验机上静压到缓冲行程，回复5min测量，测试的环境温度控制在0℃～+30℃。6.3缓冲器基本参数的测定
6.3.1试验应在0℃～+30℃进行。6.3.2将缓冲器按使用压缩方向固定在动态试验机上，试验机上应设有必要的传感装置（压力、位移、速度传感器等）。
6.3.3开动试验机以相应的动能撞击缓冲器，同时记录、绘制出缓冲行程、缓冲力（即反力）的关系曲线和动态缓冲容量值、缓冲行程和缓冲力；试验进行三次，每次间隔时间为10min，取三次的平均值。7检验规则
7.1出厂检验
7.1.1每台缓冲器应经质量检验部门检验合格后方能出厂，出厂产品应附有合格证。7.1.2出厂检验项目包括：
a）外观检查，见5.4；
b）尺寸检查，见表1表3。
7.2型式检验
凡有下列情况之一时，应进行型式检验：a）新产品或老产品转厂生产的试制定型鉴定：b）正常生产后，如结构、材料、工艺有较大改变，可能影响产品性能时；c）出厂检验结果与上次型式检验有较大差异时；d）正常生产时每年进行一次
e）停产一年以上恢复生产时；
f）国家质量监督检验机构提出型式试验要求时。7.2.1型式检验项目
型式检验包括如下各项：
a）出厂检验的全部项目：
b）材料性能测定，见5.3.1：
c）缓冲容量测定，见6.3：
d）缓冲行程测定，见6.3：
e）缓冲力测定，见6.3：
f）回复率测定，见6.2。
7.2.2合格评定
按照7.2.1规定的项目进行检验，所有检验项目均应合格。8标志、包装、运输和购存
JB/T10833—2008
8.1标志
在缓冲器明显位置上设置产品标牌，标牌应符合GB/T13306的规定，其主要内容应包括：a）产品名称、型号：
b）缓冲容量、缓冲行程：
c）制造厂名称：
d）制造日期：
e）出厂编号。
8.2包装
8.2.1包装箱应牢固可靠，产品包装应符合GB/T13384的规定8.2.2包装箱内应放有合格证、使用说明书和装箱单。8.3运输和购存
8.3.1出厂产品在运输吊装中，应避免机械损伤。8.3.2
缓冲器应在没有雨雪侵入，空气流通，无阳光曝晒的环境中贮存质量保证期
制造厂应保证所供应的缓冲器在用户妥善保管和合理安装、正确使用的条件下，自使用之日起12个月内，但不超过自发货之日算起18个月内能正常工作。7
