【国家标准(GB)】 橡胶软管 外覆层耐磨耗性能的测定

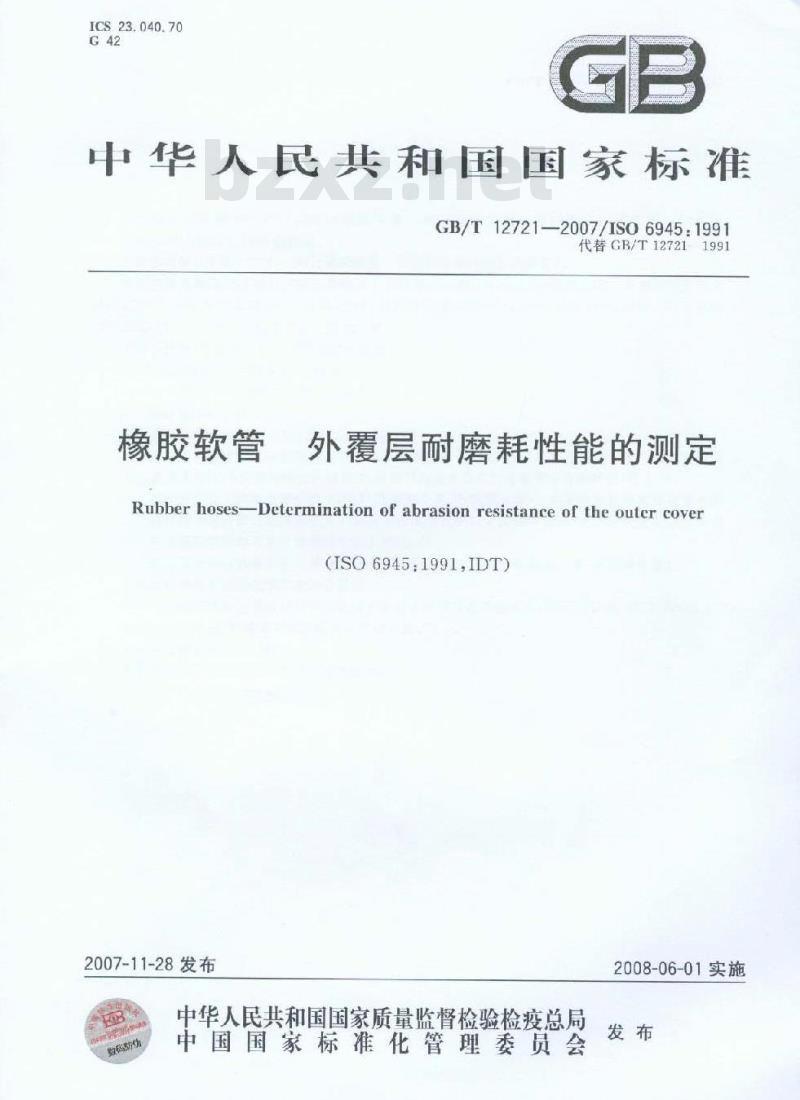

ICS23.040.70
中华人民共和国国家标准
GB/T12721—2007/1SO6945:1991代替GB/T127211991
橡胶软管
外覆层耐磨耗性能的测定
Rubber hoses-Determination of abrasion resistance of the outer cover(ISO6945:1991,IDT)
2007-11-28发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
的防伪
2008-06-01实施
GB/T12721—2007/ISO6945:1991本标准等同采用ISO6945：1991《橡胶软管外覆层耐磨耗性能的测定》（英文版），包括了ISO6945:1991/Amd1:1998的内容。本标准代替GB/T1272—1991《橡胶软管外胶层耐磨耗性能的测定》。本标准等同翻译ISO6945：1991，并纳人了ISO6945：1991/Amd1.1998的内容。在规范性引用文件中，GB/T2941等同采用ISO23529：2004.其同时代替ISO471：1995、ISO3383：1985、ISO46481991ISO4661-1：1993，在技术内容上完全一致。为便于使用，本标准还做了下列缩辑性修改：a）“本国际标准”一词改为“本标准”；b）用小数点“”代替作为小数点的号“，”；删除国际标准前言。
本标准与GB/T12721—1991相比主要变化如下：在前版标准中对施切的垂直力F给出了具体数值，即50N土0.5N，俱在本标准中对施加的垂真力F的大小没有明硫具体的数值，并指明比垂直力在产品标准中有所规定（见3.4）进步细化了试验的操作程序（1991年版第5章：本版第6章）。本标准在操作程序章节对产品标准中没有规定施加垂直力F的大小时的情况给出了具体的数值；对试验在进行过程中试样增强层有外露现象时的情况作出了规定。试验报告的内容增加了项，即“D施加的垂直力F（1991年版第7章；本版第8章）。本标准白中国石油和化学工业协会提出。本标准由全国橡胶与像胶制品标准化技术委员会软管分技术委员会（SAC/TC35/SC1)归口。本标准起草单位：中橡集团沈阳橡胶研究设计院。本标准主要起草人：赵博丹。
本标准所代替标准的历次版本发布情况为：GB/T12721—1991。
1范围
GB/T12721-2007/ISO6945:1991
橡胶软管
外覆层耐磨耗性能的测定
本标准规定了橡胶软管外覆层耐磨耗性能的测定方法。本标准主要用于带有织物或钢丝增强层，并具有表面光滑和平整程度的外覆层的液压软管及其他相似类型的软管。
本标准不予用于预定产品的耐磨耗寿命一但适用于比较产品的质量水平。本标准未规定每一试验应完成的循环次数，此循环次数在相应的产品标准中规定。CHINA
2规范性引用文件
下列文件中的本标准的引用而成发标准的条款
凡是法口期的引用文件，其随后所有的修改单（不包括节误的内容）或修订版与不适用本标准然而，鼓励根据本标准达成协议的各方研究最新版本
凡是不注日期商引用文件，其最是否可使用这些
GB/T2941
2004,DT)
ISO4957
3仪器
转轮和曲bzxZ.net
新版本适用于老标准。
像胶物理试验方法用试样制备和调节道用序（GB/T29412006,ISO 23529
作100mn长的正家波在复搭动，频率为1Hz（每一宿环行程等于200mm）。能使磨具治
SOHANS
此装置见图1。
软管试样
典型的试验装置
GB/T12721—2007/ISO69451991

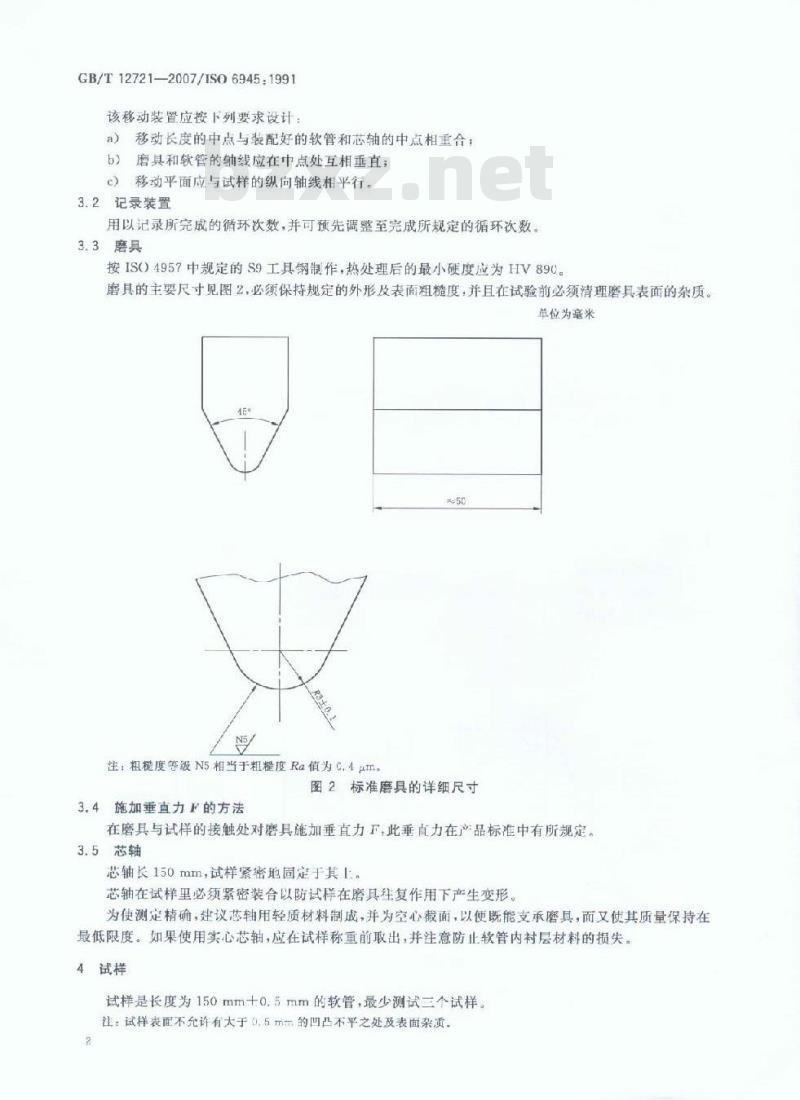

该移动装置应按下列要求设计：a）移动长度的中点与装配好的软管和芯轴的中点相重合；b）磨具和软管的轴线应在中点处互相垂直；c）移动平面应与试样的纵向轴线相平行。3.2记录装置
用以记录所完成的循环次数，并可预先调整至完成所规定的循环次数。3.3磨具
按ISO4957中规定的S9工具钢制作，热处理后的最小硬度应为HV89C。磨具的主要尺寸见图2，必须保持规定的外形及表面粗糙度，并且在试验前必须清理磨具表面的杂质。单位为毫米
注：粗糙度等级N5相当于粗髓度Ra值为C.4um图2标准磨具的详细尺寸
3.4施加垂直力F的方法
在磨具与试样的接触处对磨具施加垂直力F，此垂直力在产品标准中有所规定。3.5芯轴
芯轴长150mm，试样紧密地同定于其上。芯轴在试样里必须紧密装合以防试样在磨具往复作用下产生变形。为使测定精确，建议芯轴用轻质材料制成，并为空心裁面，以便既能支承磨具，而又使其质量保持在最低限度。如果使用实心芯轴，应在试样称重前取出，并注意防止软管内衬层材料的损失。4试样
试样是长度为150mm士0.5mm的软管，最少测试三个试样。注：试样表配不允许有大于0.5m的凹凸不平之处及表面杂质2

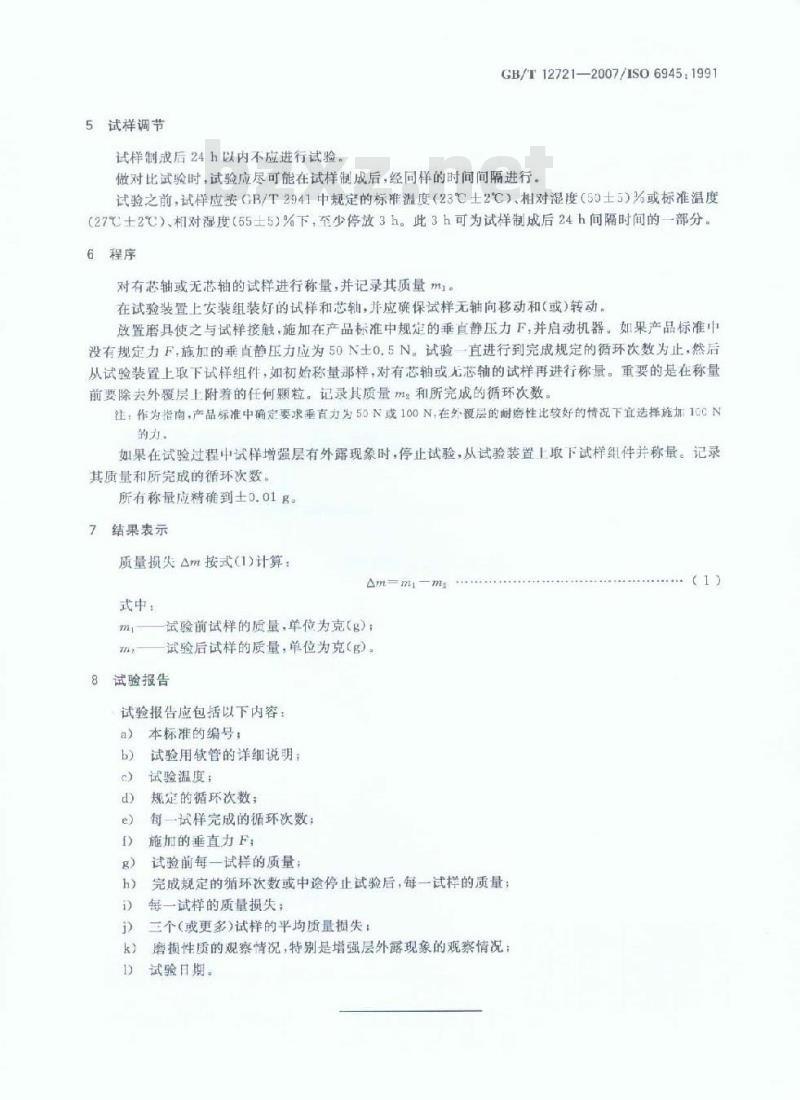

5试样调节
试样制成后24h以内不应进行试验。GB/T12721—2007/IS06945：1991做对比试验时，试验应尽可能在试样制成后，经同样的时间间隔进行。试验之前，试样应按GB/T2941中规定的标准温度（23℃土2℃）、相对湿度（50士5）%或标准温度（27℃士2℃）相对湿度（65士5）%下，至少停放3h。此3h可为试样制成后24h间隔时间的一部分。6程序
对有芯轴或无芯轴的试样进行称量，并记录其质量m。在试验装置上安装组装好的试样和芯轴，并应确保试样无轴向移动和（或）转动。放置磨具使之与试样接触，施加在产品标准中规定的垂直静压力F，并启动机器。如果产品标准中没有规定力F，施加的垂直压力应为50N士0.5N。试验一直进行到完成规定的循环次数为止，然后从试验装置上取下试样组件，如初始称量那样，对有芯轴或无芯轴的试样再进行称量。重要的是在称量前要除去外覆层上附着的任何颗粒。记录其质量m和所完成的循环次数。注：作为指南，产品标准中确定要求垂直力为50N或100N，在外覆层的耐磨性比较好的情况下宜选择施加100N的力。
如果在试验过程中试样增强层有外露现象时，停止试验，从试验装置上取下试样组件并称量。记录其质量和所完成的循环次数。
所有称量应精确到土0.01g
7结果表示
质量损失Am按式（1）计算：
Am=m-mg
式中：
试验前试样的质量，单位为克（g）：试验后试样的质量，单位为克（g）。8试验报告
试验报告应包括以下内容：
a）本标准的编号：
试验用软管的详细说明：
试验温度：
规定的循环次数；
每一试样完成的循环次数；
施加的垂直力F；
试验前每一试样的质量
完成规定的循环次数或中途停止试验后，每一试样的质量；每一试样的质量损失；
三个(或更多）试样的平均质量损失：磨损性质的观察情况，特别是增强层外露现象的观察情况；试验日期。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
