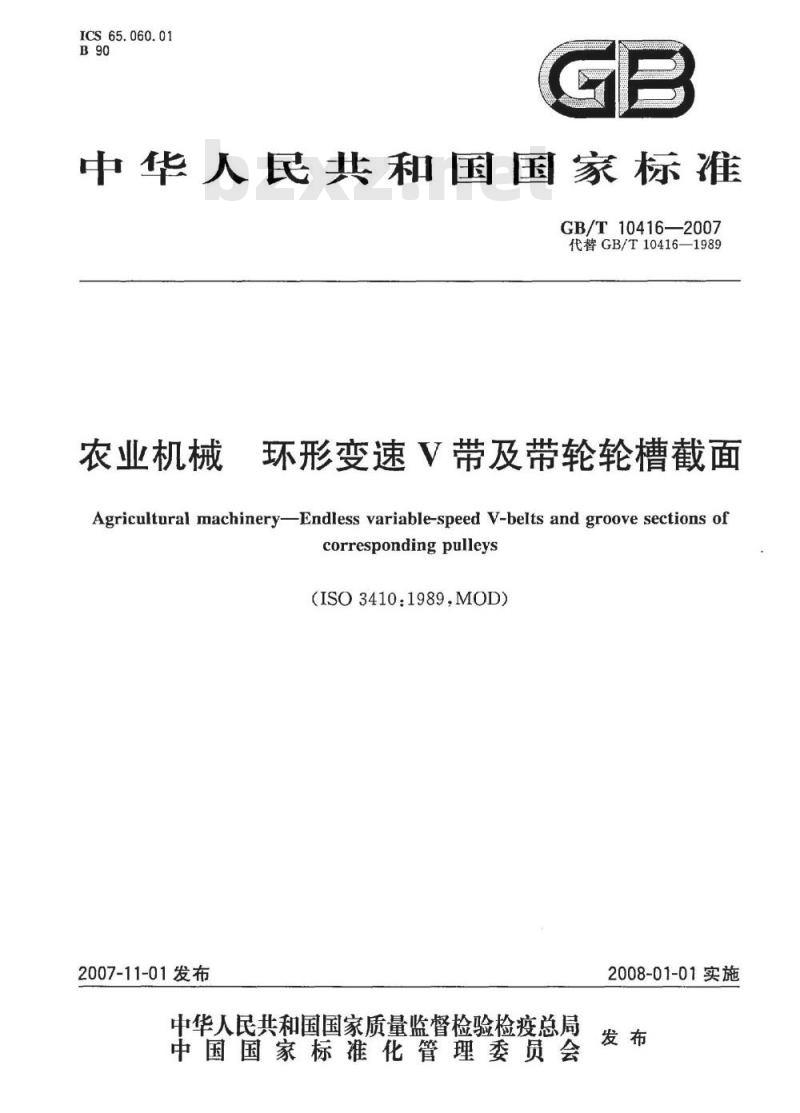

【国家标准(GB)】 农业机械 环形变速V带及带轮轮槽截面

ICS65.060.01
中华人民共和国国家标准
GB/T10416—2007
代替GB/T10416—1989
农业机械
环形变速V带及带轮轮槽截面
Agricultural machineryEndless variable-speed V-belts and groove sections ofcorrespondingpulleys
（ISO3410.1989,MOD）
2007-11-01发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2008-01-01实施
GB/T10416—2007

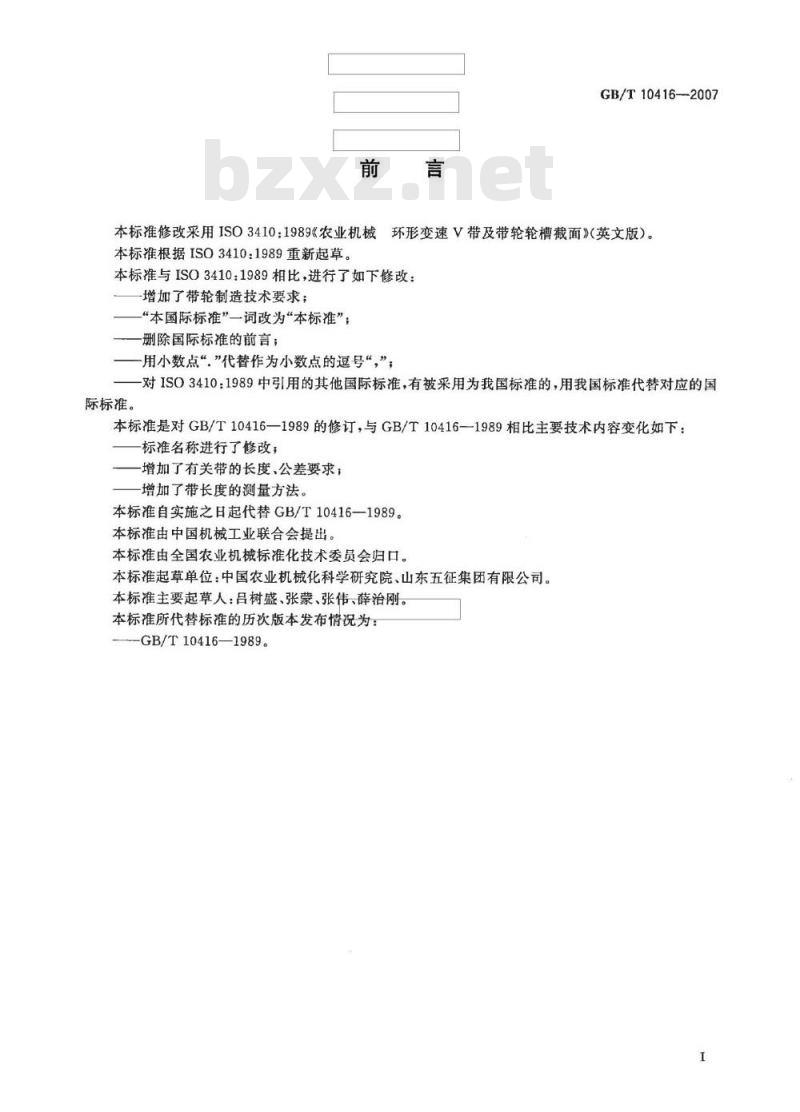

本标准修改采用ISO3410：1989《农业机械环形变速V带及带轮轮槽截面》（英文版）。本标准根据ISO3410：1989重新起草。本标准与ISO3410：1989相比，进行了如下修改：-增加了带轮制造技术要求；
“本国际标准”一词改为“本标准”；删除国际标准的前言；
用小数点“，”代替作为小数点的逗号“，”；对ISO3410：1989中引用的其他国际标准，有被采用为我国标准的，用我国标准代替对应的国际标准。
本标准是对GB/T10416—1989的修订，与GB/T10416—1989相比主要技术内容变化如下：标准名称进行了修改；
增加了有关带的长度，公差要求，增加了带长度的测量方法。
本标准自实施之日起代替GB/T10416—1989。本标准由中国机械工业联合会提出。本标准由全国农业机械标准化技术委员会归口。本标准起草单位：中国农业机械化科学研究院、山东五征集团有限公司。本标准主要起草人：吕树盛、张蒙、张伟、薛治刚。本标准所代替标准的历次版本发布情况为：-GB/T10416—1989。

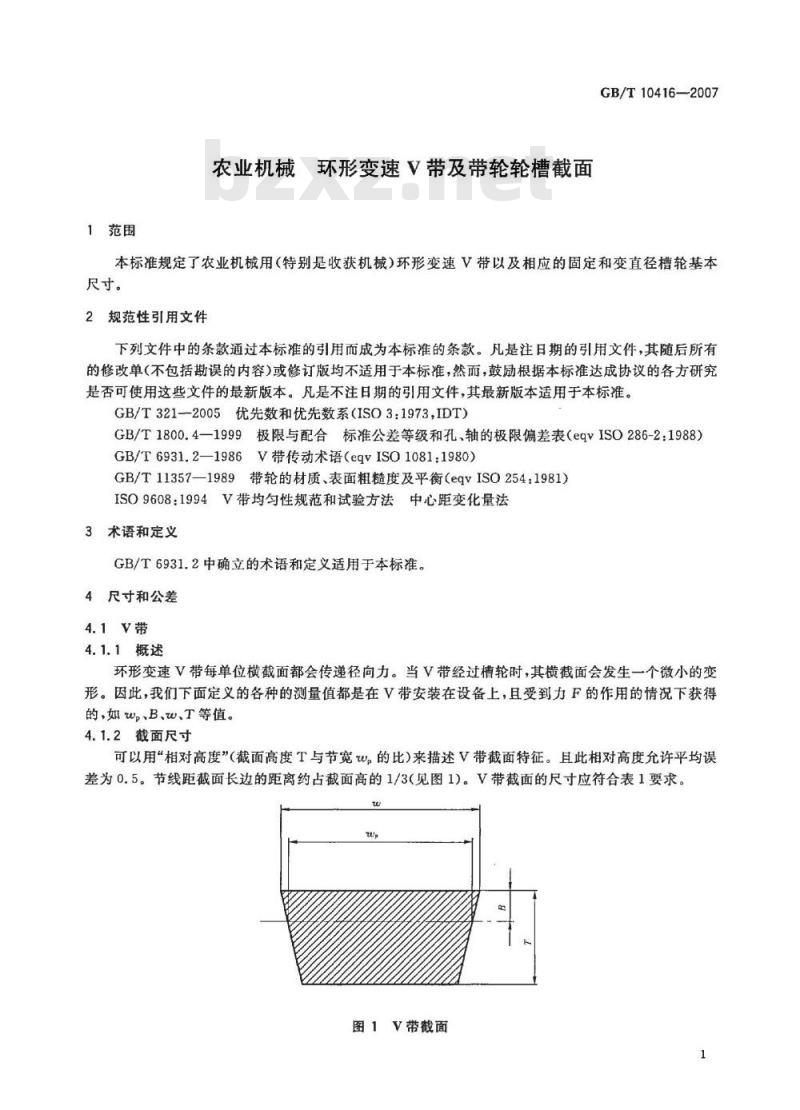

1范围
农业机械环形变速V带及带轮轮槽截面GB/T10416—2007
本标准规定了农业机械用（特别是收获机械）环形变速V带以及相应的固定和变直径槽轮基本尺寸。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T3212005优先数和优先数系（ISO3：1973，IDT）GB/T1800.4—1999极限与配合标准公差等级和孔、轴的极限偏差表（eqvISO286-2：1988）GB/T6931.2—1986V带传动术语（eqvISO1081:1980)GB/T11357—1989带轮的材质、表面粗糙度及平衡（eqvISO254：1981）ISO9608：1994V带均勾性规范和试验方法中心距变化量法3术语和定义
GB/T6931.2中确立的术语和定义适用于本标准。4尺寸和公差
4.1.1概述
环形变速V带每单位横截面都会传递径向力。当V带经过槽轮时，其横截面会发生一个微小的变形。因此，我们下面定义的各种的测量值都是在V带安装在设备上，且受到力F的作用的情况下获得的、如w、B、w、T等值。
4.1.2截面尺寸
可以用“相对高度”（截面高度T与节宽w的比)来描述V带截面特征。且此相对高度允许平均误差为0.5。节线距截面长边的距离约占截面高的1/3（见图1)。V带截面的尺寸应符合表1要求。图1V带截面
GB/T10416-2007
近似值公式：B=0.16w,
4.1.3V带基准长度

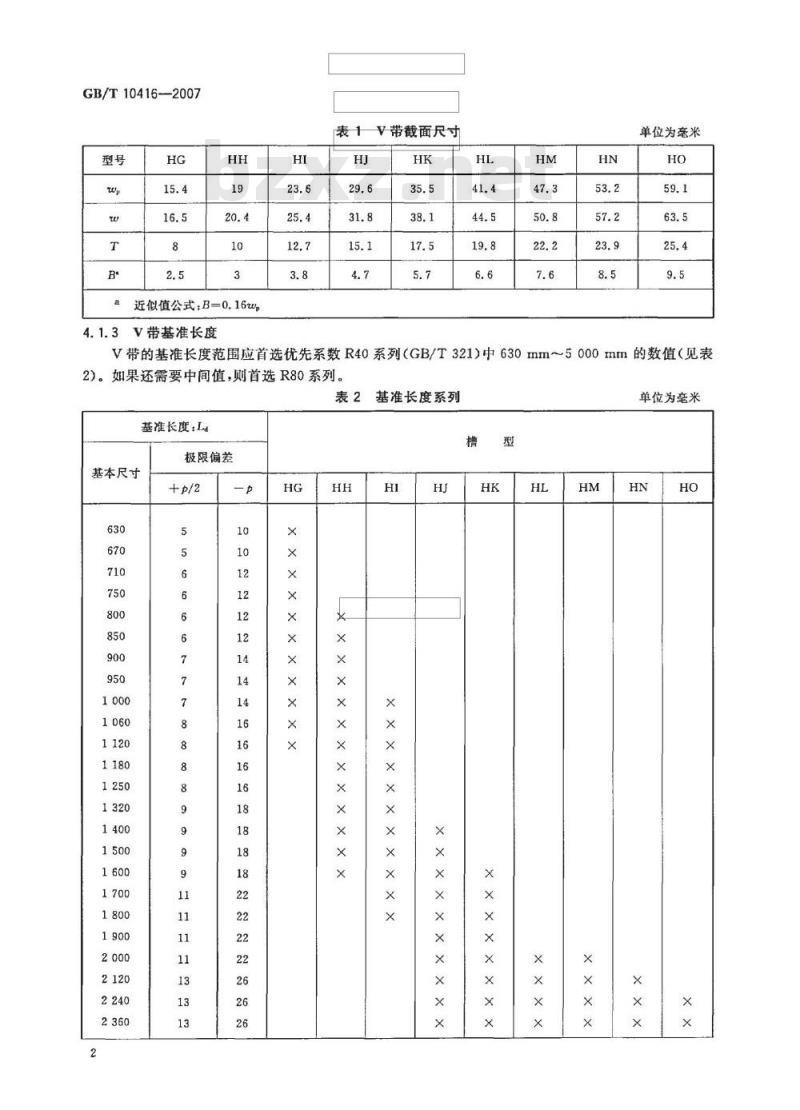

表1V带截面尺寸
单位为旁米
V带的基准长度范围应首选优先系数R40系列（GB/T321）中630mm～5000mm的数值（见表2)。如果还需要中间值，则首选R80系列。表2基准长度系列
基准长度：Ld
基本尺寸
极限偏差
单位为亳米
基准长度：Ld
极限偏差
基本尺寸

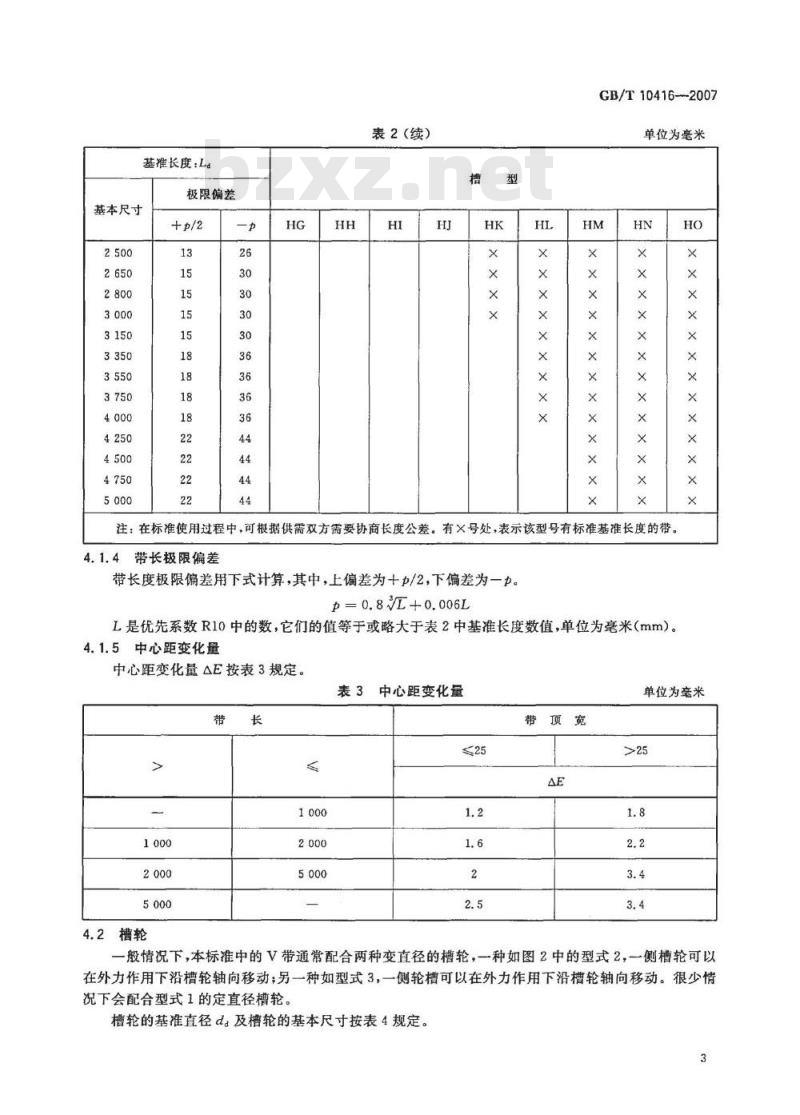

表2（续）
GB/T10416--2007
单位为毫米
注：在标准使用过程中，可根据供需双方需要协商长度公差。有×号处，表示该型号有标准基准长度的带。4.1.4带长极限偏差
带长度极限偏差用下式计算，其中，上偏差为十p/2，下偏差为一力。=0.8沂+0.006L
L是优先系数R10中的数，它们的值等于或略大于表2中基准长度数值，单位为毫米（mm）。4.1.5中心距变化量
中心距变化量E按表3规定。
表3中心距变化量
4.2槽轮
带项宽
单位为毫米
一般情况下，本标准中的V带通常配合两种变直径的槽轮，一种如图2中的型式2，一侧槽轮可以在外力作用下沿槽轮轴向移动；另一种如型式3，一侧轮槽可以在外力作用下沿槽轮轴向移动。很少情况下会配合型式1的定直径槽轮。槽轮的基准直径da及槽轮的基本尺寸按表4规定。3
GB/T10416--2007
=26*+1
a）型式1定直径式
带轮类型
b(最小值)
da（最小值）
h（最小值）
b）型式2变直径式
近似公式
注：d。和五的最小值的数值是经过四舍五人的。5测量和检验
5.1带的测量
5.1.1测量装置
带轮尺寸
c）型式3变直径可脱离式
单位为毫米
测量装置示意图如图3所示。该装置包含两个功效相同、尺寸相同的带轮，其中一个带轮中心固定，另一个带轮可在测量力F的作用下，沿两带轮所在平面移动。槽轮的基本尺寸和测量力的对应关系如表5所示。测量时，要将V带转动至少两周，然后测量两轮的中心距E。尺寸
近似公式
图3测量装置示意图
表5槽轮尺寸和测量力
GB/T10416—2007
26*±0°20
0.8mm和5.6mm之间）。
注：带的运行要在一0.8mm和十4.1mm之间（除了HN和HO,应在HG和HH除外。
bHN和HO除外。
5.1.2长度测量
带的基准长度L。由下面公式计算获得：Ld=2E+C.
式中：
一与5.1.1一致，指两个槽轮的中心距；带轮的基准周长（见表5）。
5.1.3中心距变化量的检验
中心距变化量的检验按ISO9608规定进行。5.2带轮槽面的检验
带轮的所有测量值当中，只有wa、Ca和槽角比较重要，其基本尺寸按表5规定。而标准中给出的b、h仅供参考。
5.3轮槽的检验
5.3.1原理
待测带轮槽有效直径可通过两个量棒与轮槽的两边同时紧密接触来测量，量棒直径d见表6。5
GB/T10416—2007
5.3.2检验方法
将两个量棒安放在轮槽中并与轮槽的两边同时紧密接触，以保证两量棒和带轮的轴线平行（图4）。测量两量棒的外切面间的距离K
量棒直径d和外切面间距离K的规定值见表6。图4带轮的尺寸测量方法
表6量棒直径和K值
基本尺寸
极限偏差j5，见GB/T1800.4。
6带轮制造要求
6.1材料
极限偏差
当带速小于25m/s时用性能不低于HT150牌号的灰铸铁。基本尺寸
当带速为25m/s～30m/s时用性能不低于HT200牌号的灰铸铁。6.2缺陷
带轮轮槽工作面不应有砂眼、气孔；辐板、辐轮及轮毂上不允许有缩孔。6.3平衡
带轮应按GB/T11357的规定进行静平衡或动平衡。6
单位为毫米
极限偏差
GB/T10416-2007
