【国家标准(GB)】 载重汽车轮胎

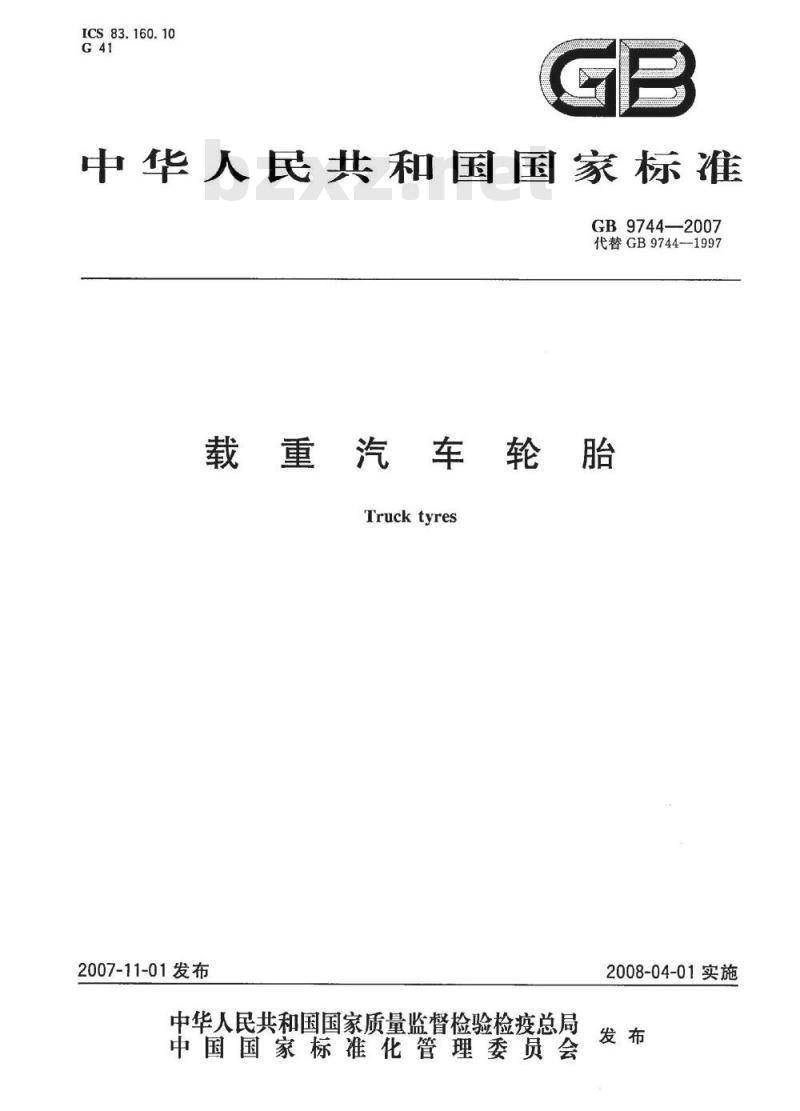

ICS83.160.10
中华人民共和国国家标准
GB9744-—2007
代替GB9744-1997
载重汽车轮胎
Truck tyres
2007-11-01发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2008-04-01实施

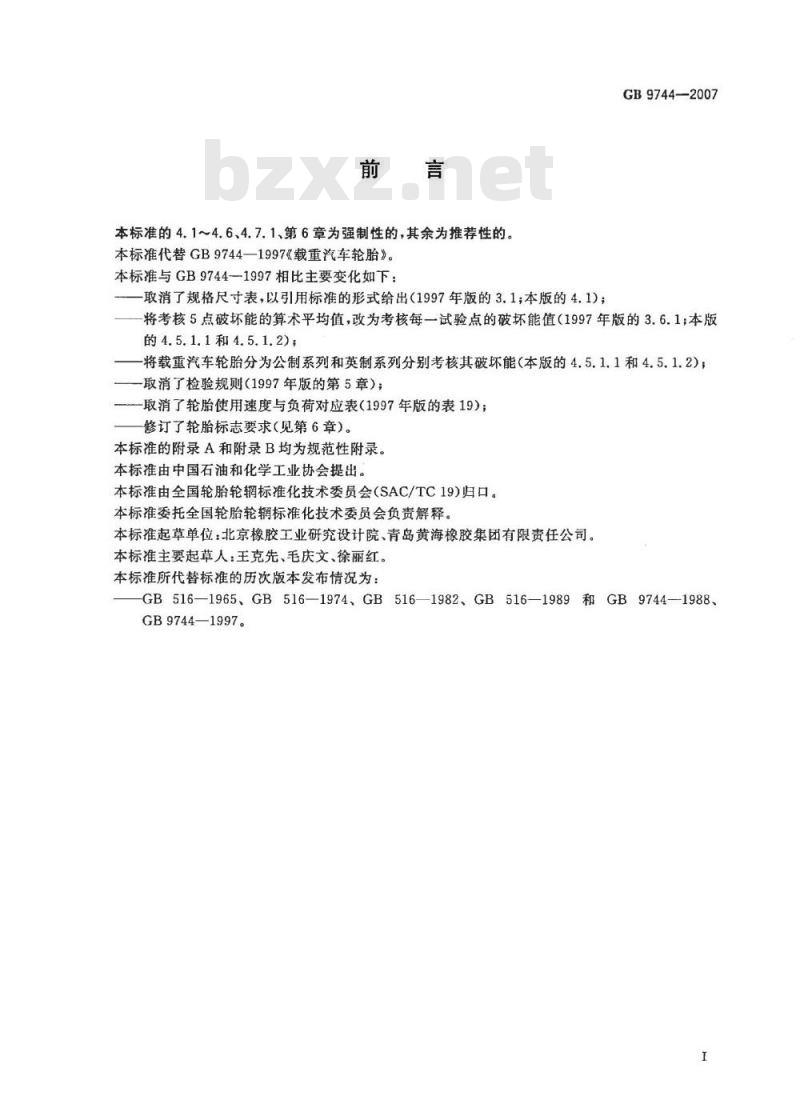

本标准的4.1~4.6、4.7.1、第6章为强制性的，其余为推荐性的。本标准代替GB9744—1997《载重汽车轮胎》。本标准与GB9744—1997相比主要变化如下：取消了规格尺寸表，以引用标准的形式给出（1997年版的3.1；本版的4.1)；GB9744—2007
将考核5点破坏能的算术平均值，改为考核每一试验点的破坏能值（1997年版的3.6.1；本版的4.5.1.1和4.5.1.2)，
将载重汽车轮胎分为公制系列和英制系列分别考核其破坏能（本版的4.5.1.1和4.5.1.2)；-取消了检验规则（1997年版的第5章）；一取消了轮胎使用速度与负荷对应表（1997年版的表19）；修订了轮胎标志要求（见第6章）。本标准的附录A和附录B均为规范性附录。本标准由中国石油和化学工业协会提出。本标准由全国轮胎轮辋标准化技术委员会（SAC/TC19）归口。本标准委托全国轮胎轮标准化技术委员会负责解释。本标准起草单位：北京橡胶工业研究设计院、青岛黄海橡胶集团有限责任公司。本标准主要起草人：王克先、毛庆文、徐丽红。本标准所代替标准的历次版本发布情况为：GB516—1965、GB516—1974、GB516—1982、GB516—19899和GB9744-1988、
GB9744—1997。

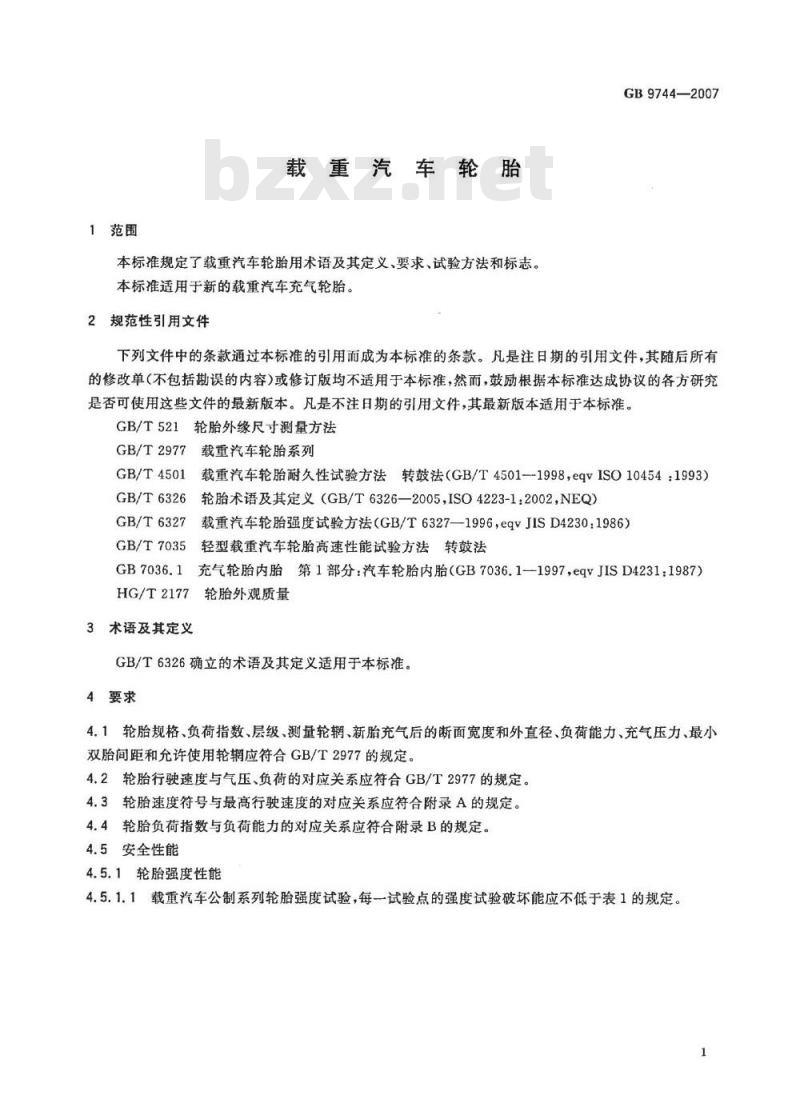

1范围
载重汽车轮胎
本标准规定了载重汽车轮胎用术语及其定义、要求、试验方法和标志。本标准适用于新的载重汽车充气轮胎。2规范性引用文件
GB9744—2007
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T521轮胎外缘尺寸测量方法
GB/T2977载重汽车轮胎系列
GB/T4501
载重汽车轮胎耐久性试验方法转鼓法（GB/T4501-1998eqvISO10454：1993）GB/T6326
轮胎术语及其定义（GB/T6326—2005，ISO4223-1：2002，NEQ）GB/T6327
载重汽车轮胎强度试验方法（GB/T6327—1996，eqvJISD4230：1986）GB/T7035
轻型载重汽车轮胎高速性能试验方法转鼓法GB7036.1充气轮胎内胎第1部分：汽车轮胎内胎（GB7036.1—1997eqvJISD4231：1987）HG/T2177
3术语及其定义
轮胎外观质量
GB/T6326确立的术语及其定义适用于本标准。4要求
4.1轮胎规格、负荷指数、层级、测量轮辋、新胎充气后的断面宽度和外直径、负荷能力、充气压力、最小双胎间距和允许使用轮辋应符合GB/T2977的规定。4.2轮胎行驶速度与气压、负荷的对应关系应符合GB/T2977的规定。4.3轮胎速度符号与最高行驶速度的对应关系应符合附录A的规定。4.4轮胎负荷指数与负荷能力的对应关系应符合附录B的规定。4.5安全性能
4.5.1轮胎强度性能

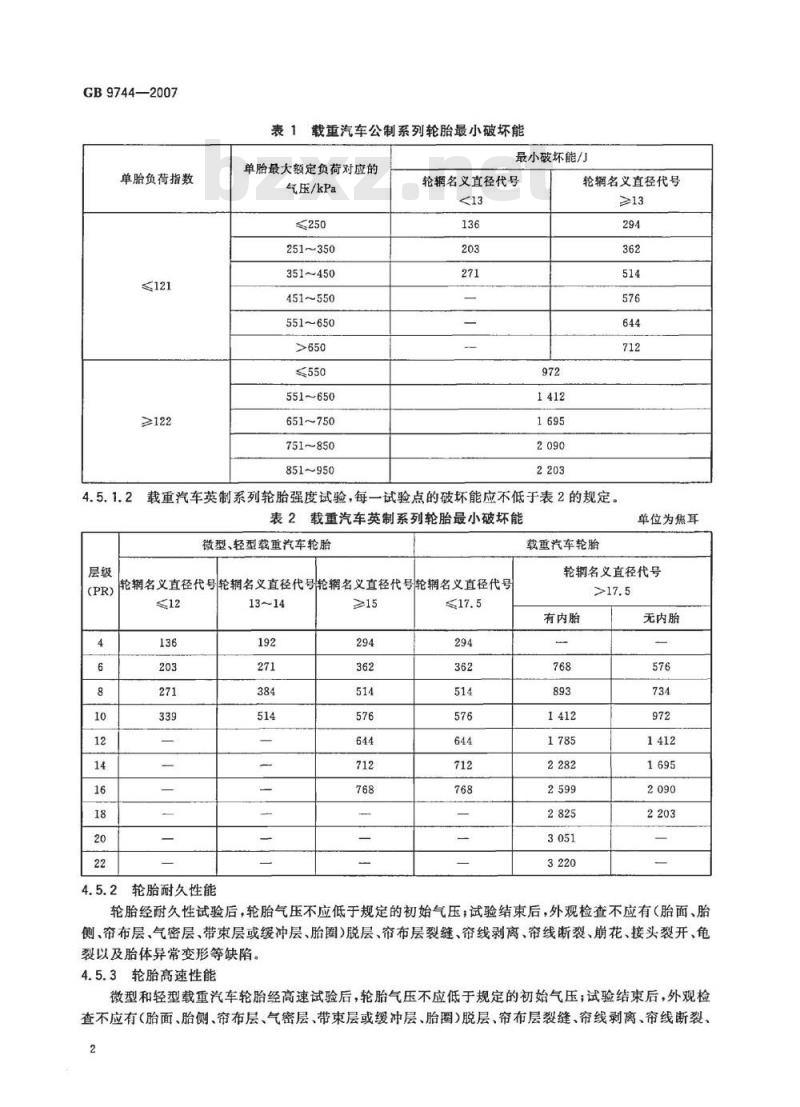

4.5.1.1载重汽车公制系列轮胎强度试验，每一试验点的强度试验破坏能应不低于表1的规定。1
GB9744—2007
单胎负荷指数
≤121
表1载重汽车公制系列轮胎最小破坏能单胎最大额定负荷对应的
气压/kPa
251~350
351~450
451~550
551650免费标准下载网bzxz
≤550
551~650
651~750
751850
851~950
最小破坏能力
轮辋名义直径代号
轮辋名义直径代号
载重汽车英制系列轮胎强度试验，每一试验点的破坏能应不低于表2的规定。表2载重汽车英制系列轮胎最小破坏能微型、轻型载重汽车轮胎
轮辆名义直径代号轮辆名义直径代号轮辋名义直径代号轮辋名义直径代号12
4.5.2轮胎耐久性能
载重汽车轮胎
单位为焦耳
轮辋名义直径代号
有内胎
无内胎
轮胎经耐久性试验后，轮胎气压不应低于规定的初始气压；试验结束后，外观检查不应有（胎面、胎侧、帘布层、气密层、带束层或缓冲层、胎圈）脱层、帘布层裂缝、帘线剥离、帘线断裂、崩花、接头裂开、龟裂以及胎体异常变形等缺陷。
轮胎高速性能
微型和轻型载重汽车轮胎经高速试验后，轮胎气压不应低于规定的初始气压；试验结束后，外观检查不应有（胎面、胎侧、帘布层、气密层、带束层或缓冲层、胎圈)脱层、帘布层裂缝、帘线剥离、帘线断裂、2

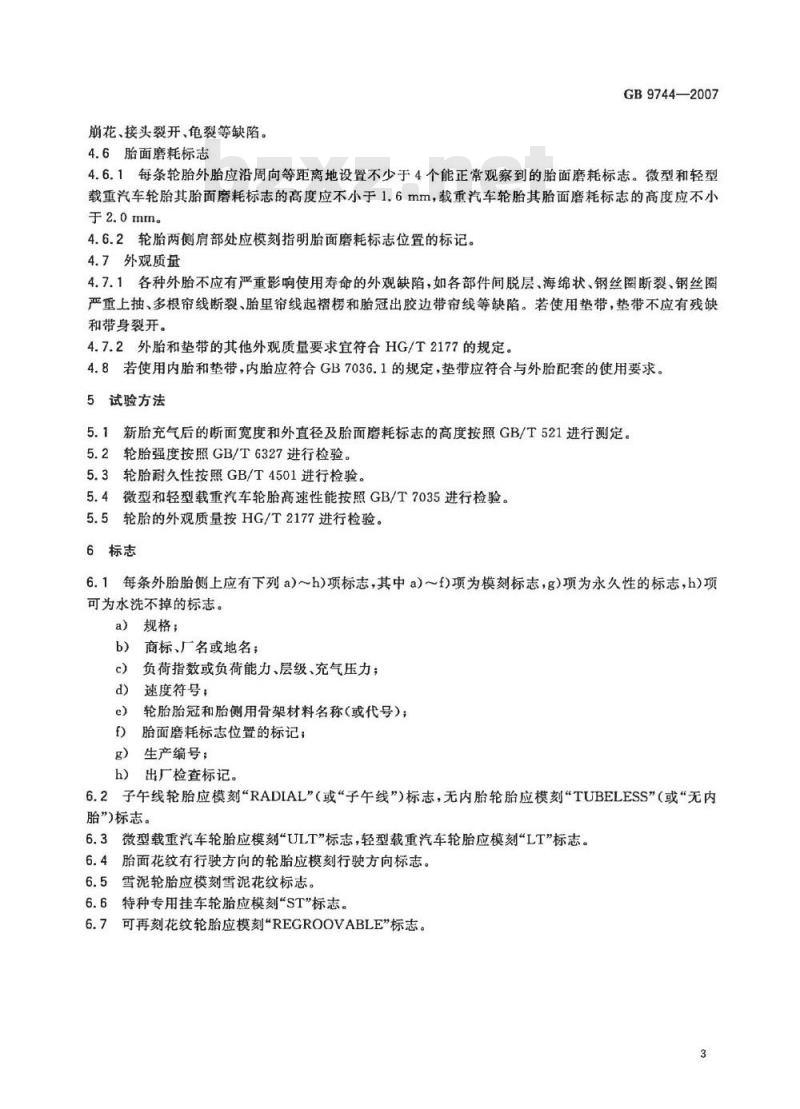

崩花、接头裂开、龟裂等缺陷。4.6胎面磨耗标志
GB9744—2007
4.6.1每条轮胎外胎应沿周向等距离地设置不少于4个能正常观察到的胎面磨耗标志。微型和轻型载重汽车轮胎其胎面磨耗标志的高度应不小于1.6mm，载重汽车轮胎其胎面磨耗标志的高度应不小于2.0mm。
4.6.2轮胎两侧肩部处应模刻指明胎面磨耗标志位置的标记。4.7外观质量
4.7.1各种外胎不应有严重影响使用寿命的外观缺陷，如各部件间脱层、海绵状、钢丝圈断裂、钢丝圈严重上抽、多根帘线断裂、胎里帘线起褶楞和胎冠出胶边带帘线等缺陷。若使用垫带，垫带不应有残缺和带身裂开。
4.7.2外胎和垫带的其他外观质量要求宜符合HG/T2177的规定。4.8若使用内胎和垫带，内胎应符合GB7036.1的规定，垫带应符合与外胎配套的使用要求。5试验方法
5.1新胎充气后的断面宽度和外直径及胎面磨耗标志的高度按照GB/T521进行测定。5.2轮胎强度按照GB/T6327进行检验。5.3轮胎耐久性按照GB/T4501进行检验。5.4微型和轻型载重汽车轮胎高速性能按照GB/T7035进行检验。5.5轮胎的外观质量按HG/T2177进行检验。6标志
6.1每条外胎胎侧上应有下列a)~h)项标志，其中a)～f)项为模刻标志，g)项为永久性的标志，h)项可为水洗不掉的标志。
a）规格；
商标、厂名或地名；
负荷指数或负荷能力、层级、充气压力；d）
速度符号：
轮胎胎冠和胎侧用骨架材料名称（或代号）；f
胎面磨耗标志位置的标记；
生产编号：
h）出厂检查标记。
6.2子午线轮胎应模刻“RADIAL\（或“子午线\)标志，无内胎轮胎应模刻“TUBELESS”（或“无内胎”)标志。
6.3微型载重汽车轮胎应模刻“ULT”标志，轻型载重汽车轮胎应模刻“LT标志。6.4胎面花纹有行驶方向的轮胎应模刻行驶方向标志。6.5雪泥轮胎应模刻雪泥花纹标志。6.6特种专用挂车轮胎应模刻“ST”标志。6.7可再刻花纹轮胎应模刻“REGROOVABLE”标志。3
GB9744—2007
附录A
表A.1轮胎速度符号与最高行驶速度对应表轮胎速度符号与最高行驶速度对应关系轮胎速度符号与最高行驶速度对应关系应符合表A.1的规定（规范性附）
最高行驶速度/(km/h)
速度符号
附录B
（规范性附录）
负荷指数(LI)与轮胎负荷能力(TLCC)对应关系轮胎负荷指数与负荷能力对应关系应符合表B.1的规定表B.1
TLCC/kg
TLCC/kg
负荷指数与轮胎负荷能力对应表TLCC/kg
TLCC/kg
TLCC/kg
TLCC/kg
20:000
GB9744--2007
TLCC/kg
100000
103000
106000
109000
112000
115000
118000
121000
125000
128500
132000
136000
GB9744-2007
中华人民共和国
国家标准
重汽车轮
GB9744—2007
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址spc.net.cn
电话：68523946
68517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
印张0.75字数13千字
2008年1月第一版
2008年1月第一次印刷
如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：（010)68533533
