JB/T 6239的本部分规定了工业自动化仪表共模、串模抗扰度试验的方法、包括试验设备、试验配置、试验程序及试验结果和试验报告。本部分适用于工业自动化仪表共模、串模抗扰度的性能评定。 JB/T 6239.1-2007 工业自动化仪表通用试验方法 第1部分:共模、串模抗扰度试验 JB/T6239.1-2007

标准内容标准内容

部分标准内容:

ICS25.040.40
备案号:21907—2007
中华人民共和国机械行业标准
JB/T6239.1—2007
代替JB/T6239.1—1992
工业自动化仪表通用试验方法
第1部分:共模、串模抗扰度试验General methods fortesting theperformanceof industrial process measurement and control instrumentsPart l: Common and normal mode disturbance immunity tests2007-10-08发布
2008-03-01实施
中华人民共和国国家发展和改革委员会发布前言
2试验设备
3试验配置
3.1共模抗扰度试验配置
3.2串模抗扰度试验配置
4试验程序
实验室的参比条件
交流共模抗扰度试验
直流共模抗扰度试验
交流串模抗扰度试验
直流串模抗扰度试验
试验结果和试验报告
图1交流共模抗扰度试验配置原理图(非导电外壳)直流共模抗扰度试验配置原理图(非导电外壳)图2
图3交流共模抗扰度试验配置原理图(导电外壳)图4直流共模抗扰度试验配置原理图(导电外壳)交流模抗扰度试验配置原理图
直流串模抗扰度试验配置原理图次
JB/T6239.1—2007
JB/T6239《工业自动化仪表通用试验方法》分为五个部分:第1部分:共模、串模抗扰度试验:第2部分:电源电压频率变化抗扰度试验;第3部分:电源电压低降抗扰度试验;第4部分:电源短时中断抗扰度试验;第5部分:电源快速瞬变单脉冲抗扰度试验。本部分是JB/T6239的第1部分。
JB/T6239.1—2007
本部分代替JB/T6239.1—1992《工业自动化仪表通用试验方法共模、申模干扰影响》。本部分与JB/T6239.1-1992相比,主要变化如下:名称改为《工业自动化仪表通用试验方法第1部分:共模、串模抗扰度试验》。本部分称受试样品为“受试仪表”,原标准称“被试仪表”。将“其性能要求由被试仪表标准规定”改为“其性能应符合受试仪表有关技术要求的规定”。本部分第2章的试验设备不强调“一台”,但对信号源的要求给出规定。试验配置中,增加了3.1.1“受试仪表为非金属外壳(非导电外壳)”,相应的3.1.2为“受试仪表为金属外壳(导电外壳)。
试验配置原理图中添加用虚线连接监测仪器,适用于受试仪表无显示需要监测仪器测量数据。本部分3.1.2增加了注。
规定了“4.1实验室的参比条件”。本部分4.2.1和4.3.1为“对地绝缘(对地高阻抗)的仪表”,原标准4.1.1和4.3.1中为“对地绝缘的仪表”。
本部分4.4,4.5申模骚扰电压试验等级分为50mV、100mV、500mV、1V,原标准为1V。本部分将原标准第5章“报告格式”改为“试验结果和试验报告”,并增加了试验结果的分类。本部分由中国机械工业联合会提出。本部分由全国工业过程测量和控制标准化技术委员会(SAC/TC124)归口。本部分负责起草单位:上海工业自动化仪表研究所。本部分主要起草单位:上海仪器仪表自控系统检验测试所、厦门宇电自动化科技有限公司、福建上润精密仪器有限公司、北京远东仪表有限公司、上海亚泰仪表有限公司。本部分主要起草人:洪济晔、王英、李明华、周宇、邹崇、谭玉柱、杨彦。本部分所替代标准的历次版本发布情况:ZBY092—1982,JB/T6239.1—1992。1范围

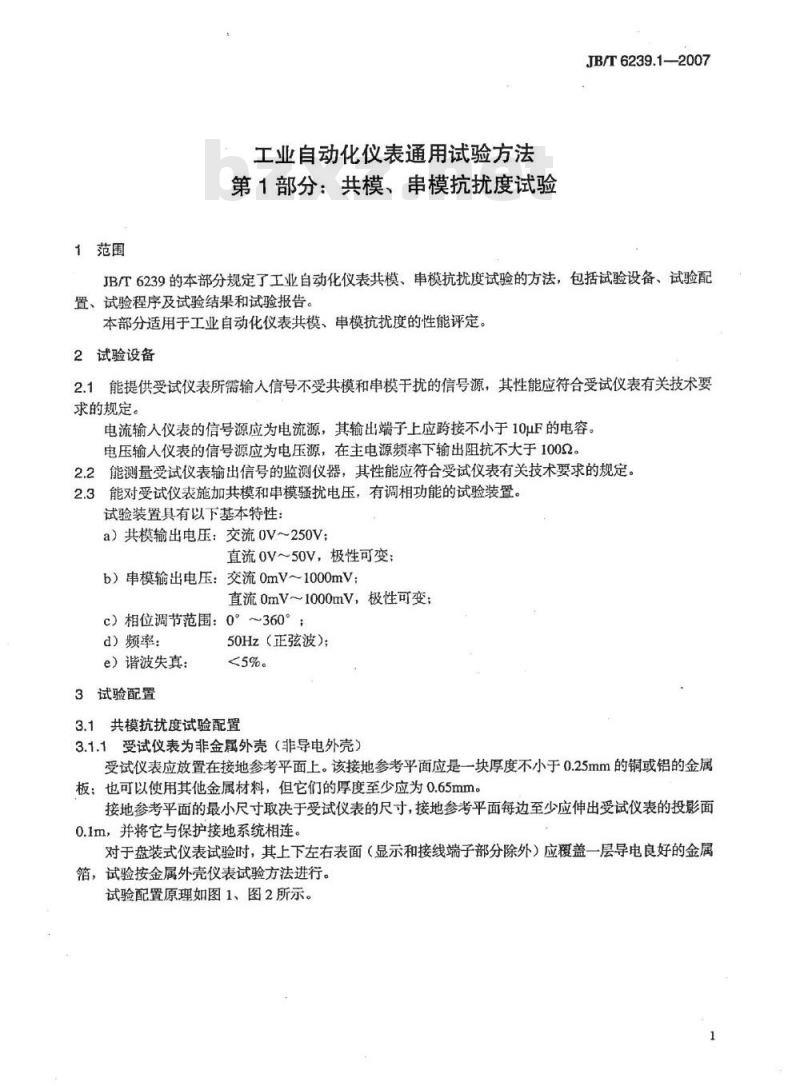

工业自动化仪表通用试验方法
第1部分:共模、串模抗扰度试验JB/T6239.1-——2007
JB/T6239的本部分规定了工业自动化仪表共模、串模抗扰度试验的方法,包括试验设备、试验配置、试验程序及试验结果和试验报告。本部分适用于工业自动化仪表共模、串模抗扰度的性能评定。2试验设备
2.1能提供受试仪表所需输入信号不受共模和串模干扰的信号源,其性能应符合受试仪表有关技术要求的规定。
电流输入仪表的信号源应为电流源,其输出端子上应跨接不小于10uF的电容。电压输入仪表的信号源应为电压源,在主电源频率下输出阻抗不大于1002。2.2能测量受试仪表输出信号的监测仪器,其性能应符合受试仪表有关技术要求的规定。2.3能对受试仪表施加共模和串模骚扰电压,有调相功能的试验装置。试验装置具有以下基本特性:
a)共模输出电压:交流0V250V;直流0V~50V,极性可变;
b)串模输出电压:交流0mV~1000mV;直流0mV~1000mV,极性可变;
c)相位调节范围:0°~360°;d)频率:
50Hz(正弦波);
e)谐波失真
3试验配置
<5%。
3.1共模抗扰度试验配置
3.1.1受试仪表为非金属外壳(非导电外壳)受试仪表应放置在接地参考平面上。该接地参考平面应是一块厚度不小于0.25mm的铜或铝的金属板;也可以使用其他金属材料,但它们的厚度至少应为0.65mm。接地参考平面的最小尺寸取决于受试仪表的尺寸,接地参考平面每边至少应伸出受试仪表的投影面0.1m,并将它与保护接地系统相连。对于盘装式仪表试验时,其上下左右表面(显示和接线端子部分除外)应覆盖一层导电良好的金属箔,试验按金属外壳仪表试验方法进行。试验配置原理如图1、图2所示。JB/T6239.1-2007
输入信号派
受试仪装
可调相位和幅
值的交流电压
发生器
输出监测
接地参考平面
交流共模抗扰度试验配置原理图(非导电外壳)图1
输入信号源
受试仪表
直流电压
发生器
输出蓝测
接地参考平面
图2直流共模抗扰度试验配置原理图(非导电外壳)3.1.2受试仪表为金属外壳(导电外壳)试验配置原理如图3、图4所示。输入信号源
受试仪表
可调相位和幅
值的交流电压
发生器
图3交流共模抗扰度试验配置原理图(导电外壳)输入信号源
受试仪表
直流电压bZxz.net
发生器
输出监测
输出监测
图4直流共模抗扰度试验配置原理图(导电外壳)注:受试仪表为金属外壳的试验配置也可按非金属外壳仪表试验配置进行试验。2
3.2串模抗扰度试验配置
试验配置原理如图5、图6所示。输入信号源
受试仪表
可调相位和幅
值的交流电压
发生器
5交流串模抗扰度试验配置原理图图5
输入信号源
4试验程序
4.1实验室的参比条件
受试仪表
直流电压
发生器
图6直流串模抗扰度试验配置原理图JB/T6239.1-2007
输出监测
输出监测
为了使环境参数对试验结果的影响减至最小,试验应在下述气候和电磁环境参比条件下进行:环境温度:15℃~35℃;
相对湿度:45%~75%:
大气压力:86kPa~106kPa。
实验室的电磁环境不应影响试验结果。注:其他的数值在产品规范中规定。受试仪表应在其指定的气候条件下工作。:4.2交流共模抗扰度试验
4.2.1本试验仅适用于信号输人或输出对地绝缘(对地高阻抗)的仪表。4.2.2试验配置按图1或图3。
4.2.3试验时受试仪表的示值或输出应依次设定在量程的10%和90%附近(或按受试仪表有关技术要求规定的状态)。
4.2.4在每个输人或输出端子(如果有的话)与地之间依次施加与主电源频率相同的有效值为250V正弦波交流骚扰电压,如果制造厂规定的值小于250V,应施加此较低的电压值,同时调节骚扰电压的相位(0°~360°),使受试仪表的示值或输出的变化为最大。受试仪表受最大交流共模抗扰度试验影响时的性能要求由受试仪表有关技术要求规定。4.3直流共模抗扰度试验
4.3.1本试验仅适用于输入和输出对地绝缘(对地高阻抗)的仪表。3
JB/T6239.1-—2007
试验配置按图2或图4。
4.3.3直流共模抗扰度试验方法与交流共模抗扰度试验方法相同。4.3.4如果制造厂未作具体规定时,直流骚扰电压幅值应取50V或输入量程的1000倍(选较小者),并分别以正向及反向施加在受试仪表的输人或输出端子与地之间。4.4交流串模抗扰度试验
4.4.1试验配置按图5连接。
4.4.2试验时,受试仪表的示值或输出应依次设定在10%和90%量程附近(或按受试仪表有关技术要求规定的状态)。
4.4.3串模骚扰电压由变压器的次级产生,变压器的次级用最大为102的电阻与其并联,并与输入端子串联,不直接与受试仪表联接的变压器次级一侧应接地。4.4.4逐渐增大串模电压幅值,至最大值。其最大值为50mV、100mV、500mV、1V峰值(或按有关技术要求规定),如果制造厂未作具体规定时,交流串模骚扰电压幅值应取1V峰值,同时调节骚扰电压的相位(0°~360°),使受试仪表的示值或输出的变化为最大。受试仪表受最大交流申模抗扰度试验影响时的性能要求由受试仪表有关技术要求规定。4.5直流串模抗扰度试验
4.5.1试验配置按图6连接。
4.5.2直流串模抗扰度试验方法与交流串模抗扰度试验方法相同4.5.3直流串模骚扰电压幅值应取50mV、100mV、500mV、1V,如果制造厂未作具体规定时,直流串模骚扰电压幅值应取1V并分别以正向及反向施加在受试仪表的输人端。5试验结果和试验报告
试验报告应指出任何不同于试验程序之处,以便正确解释试验结果若有关标准或产品技术规范没有给出不同的技术要求,试验结果应该按受试仪表的运行条件和功能规范进行如下分类:
a)在技术要求限值内的性能正常;b)功能或性能暂时降低或丧失,但能自行恢复;c)功能或性能暂时降低或丧失,但要求操作人员干预或系统复位;d)因设备(元件)或软件的损坏或数据的丢失而造成不能自行恢复至正常状态的功能降低或丧失。受试仪表不应由于进行本部分规定的试验而出现危险或不安全的后果。试验报告应包括试验条件和试验结果。中华人民共和国
