【机械行业标准(JB)】 船用低压空气断路器

ICS29.120.40
备案号：21725-2007

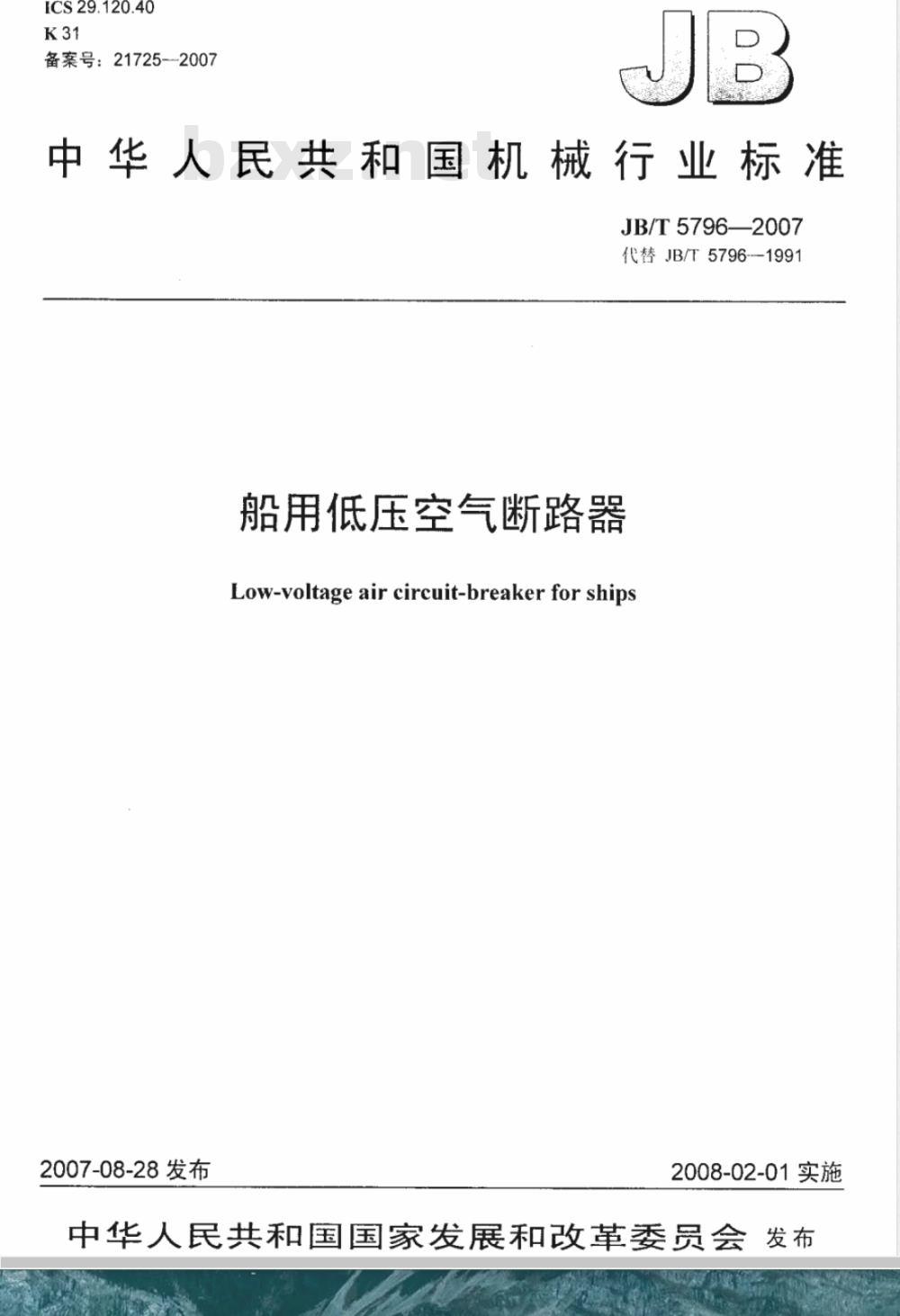

中华人民共和国机械行业标准　JB/T5796—2007
代替JB/T5796-1991
船用低压空气断路器
Low-voltageaircircuit-breakerforships2007-08-28发布
2008-02-01实施
中华人民共和国国家发展和改革委员会发布前言．
1范围，
2规范性引用文件
3术语和定义、符号和代号
3.1术语和定义
3.2符号代号、
4.1按使用类别
4.2按操作机构的控制方法
4.3按极数
4.4按是否适合隔离，
4.5按是否需要维修
4.6按安装方式。
5断路器的特性
5.1特性概述..
5.2型式.
使用类别。
主电路.
控制电路.
5.6辅助电路，
5.7脱扣器.
5.8带熔断器的断路器
5.9操作过电压
6正常工作条件和安装条件，
6.1正常工作条件
6.2安装条件
7结构和性能要求
7.1结构要求，
7.2性能要求...
8试验方法.
8.1一般要求，
8.2型式试验.
8.3出厂试验．
9检验规则..
9.1检验规则分类
型式试验规则，
定期试验规则，
出厂试验规则
JB/T5796—2007
JB/T5796—2007
9.5特殊试验规则
10标志、包装、运输和储存
10.1标志
10.2包装.
10.3运输和储存
11其他..
附录A（规范性附录）电磁兼容性要求和试验A.1般要求.
A.2传导发射测量
A.3外壳端口辐射发射测量
静电放电抗扰度试验.
A.5射频电磁场辐射抗扰度试验.A.6电快速瞬变脉冲群抗扰度试验A.7浪涌抗扰度试验
A.8低频传导抗扰度试验
A.9射频场感应的传导骚扰抗扰度试验附录B（规范性附录）断路器短路分断能力的换算，B.1引言，
B.2换算方法，
B.3举例..
传导发射射频端子电压限值
外壳端口辐射发射限值
台式设备试验配置举例
落地式设备试验配置举例.
落地式设备试验配置举例，
台式设备试验配置举例..
试验电压直接耦合到电源端口/端子的试验配置举例.利用容性耦合夹进行试验的试验配置举例。电源线上线-地电容耦合试验配置举例.电源线上线-线电容耦合试验配置举例，图A.11
交流供电设备低频传导抗扰度试验的信号电压...图A.12
典型的低频传导抗扰度试验配置单一单元设备试验配置举例
用注人钳试验配置举例…
峰值系数n=f（cosk）曲线.
表1开关元件的使用类别，
表2额定工作电压和频率的备选值表3与额定短路分断能力对应的功率因数和时间常数表4les和Icu之间的标准比值
表5额定短时耐受电流最小值
表6断路器的定时限过电流脱扣器在基准温度下的断开特性表7发电机保护用断路器的反时限过电流脱扣器在基准温度下的断开特性.表8配电用断路器的反时限过电流脱扣器在基准温度下的断开特性...m
表9正常工作环境条件，
表10最小电气间隙，
表11最小爬电距离.
表12指示文字和符号
表13接地螺钉尺寸
表14温升极限及测量方法
表15主电路及与其相接的控制电路和辅助电路的工频耐压试验值。表16过载性能试验电路整定值
表17操作循环次数
绝缘电阻
盐雾试验的持续时间和合格标准表振动试验参数，
电源参数变化范围
顺序试验分组和试验项目，
试验参数允差
I≤400A时连接导线（导体）截面.400A<[≤800A时连接导线（导体）截面，800A电压和频率的变化组合
传导发射限值
外壳端口辐射发射限值
JB/T5796--2007
JB/T5796—2007

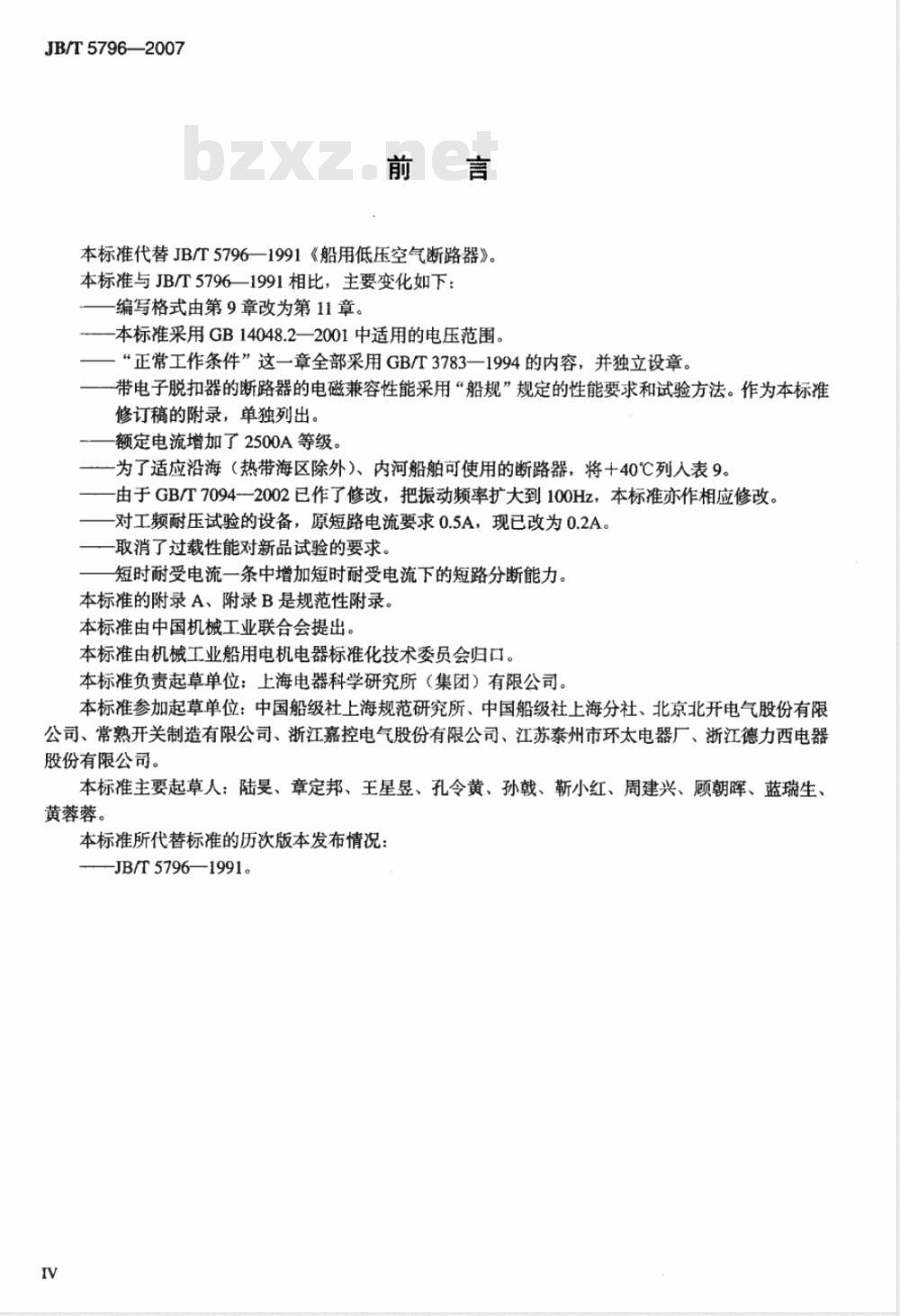

本标准代替JB/T5796一1991《船用低压空气断路器》。本标准与JB/T57961991相比，主要变化如下：编写格式由第9章改为第11章。
一-本标准采用GB14048.2一2001中适用的电压范围。“正常工作条件”这一章全部采用GB/T3783一1994的内容，并独立设章。带电子脱扣器的断路器的电磁兼容性能采用“船规”规定的性能要求和试验方法。作为本标准修订稿的附录，单独列出。
额定电流增加了2500A等级。
一为了适应沿海（热带海区除外）、内河船舶可使用的断路器，将十40℃列入表9。由于GB/T7094—一2002已作了修改，把振动频率扩大到100Hz，本标准亦作相应修改。对工频耐压试验的设备，原短路电流要求0.5A，现已改为0.2A。一取消了过载性能对新品试验的要求。短时耐受电流一条中增加短时耐受电流下的短路分断能力。本标准的附录A、附录B是规范性附录。本标准由中国机械工业联合会提出。本标准由机械工业船用电机电器标准化技术委员会归口。本标准负责起草单位：上海电器科学研究所（集团）有限公司。本标准参加起草单位：中国船级社上海规范研究所、中国船级社上海分社、北京北开电气股份有限公司、常熟开关制造有限公司、浙江嘉控电气股份有限公司、江苏泰州市环太电器厂、浙江德力西电器股份有限公司。
本标准主要起草人：陆曼、章定邦、王星昱、孔令黄、孙戟、靳小红、周建兴、顾朝晖、蓝瑞生、黄蓉蓉。
本标准所代替标准的历次版本发布情况：JB/T5796—1991。
1范围
船用低压空气断路器
JB/T5796—2007
本标准规定了船用低压空气断路器（以下简称断路器）的分类、结构、性能要求、试验方法和检验规则等。
本标准适用于交流50Hz或60Hz、额定电压1000V及以下和直流1500V及以下的断路器，包括带熔断器的断路器。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2423.4一1993电工电子产品基本环境试验规程试验Db：交变湿热试验方法（eqVIEC60068-2-30:1980)
GB/T2423.16一1999电工电子产品环境试验第2部分：试验方法试验J和导则：长霉（idtEC60068-2-10:1988)
GB/T2423.17-1993E
电工电子产品基本环境试验规程试验Ka：盐雾试验方法（eqvEC60068-2-11:1981)
GB/T2900.1一1992电工术语基本术语GB/T2900.18-1992电工术语低压电器（eqvIEC60050-441：1984）GB/T3783一1994船用低压电器基本要求GB/T4025一2003人-机界面标志标识的基本和安全规则指示器和操作器的编码规则（idtIEC60073：1996)
GB/T4026一2004人机界面标志标识的基本方法和安全规则设备端子和特定导体终端标识及字母数字系统的应用通则（IEC60445：1999，IDT）GB/T4205—2003人机界面（MMI）操作规则（IEC60447：1993，IDT）GB/T6113.1—1995无线电骚扰和抗扰度测量设备规范（eqV，EC/CISPR16-1：1993）GB/T6113.2-1998无线电骚扰和抗扰度测量方法（eqV，IEC/CISPR16-2：1996）GB/T7094一2002船用电气设备振动（正弦）试验方法GB/T13384一1992机电产品包装通用技术条件GB14048.1--2006低压开关设备和控制设备第1部分：总则（IEC60947-1：2001，MOD）GB14048.2—20011
低压开关设备和控制设备低压断路器（idtEC60947-2：1997）GB/T 17626.2—1998
1995）
GB/T17626.31998
61000-4-3：1995)
GB/T17626.4—1998
61000-4-4：1995)
电磁兼容试验和测量技术静电放电抗扰度试验（idtEC61000-4-2：电磁兼容试验和测量技术射频电磁场辐射抗扰度试验（idtEC电磁兼容
试验和测量技术电快速瞬变脉冲群抗扰度试验（idtIEC9电磁兼容试验和测量技术浪涌（冲击）抗扰度试验（idtEC61000-4-5：GB/T17626.5—1999
1995）
JB/T5796—2007
GB/T17626.6—1998
61000-4-6：1996)
3术语和定义、符号和代号
3.1术语和定义
电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度（idtJEC
GB/T2900.1、GB/T2900.18、GB/T3783、GB14048.1、GB14048.2中确立的以及下列术语和定义适用于本标准。
空气断路器aircircuit-breaker触头在大气压力的空气中断开或闭合的一种断路器。3.1.2
带熔断器断路器integrally-fused circuit-breaker由断路器和熔断器组合而成的一种单个的电器，其每一相均由一个熔断器和断路器的一极串联而成。
插入式断路器plug-intypecircuit-breaker除了分断触头外，还具有一组插入式触头，从而使断路器可从电路中拔出或插入。3.1.4
抽尼式断路器withdrawablecircuit-breaker除了分断触头外，还具有一组与主电路隔离的隔离触头，处于抽出位置时，可以达到符合规定要求的隔离距离的断路器。抽屉式断路器一般有接通、试验、隔离（抽出）三个位置。3.1.5
塑料外壳式断路器mouldedcasecircuit-breaker具有一个用模压绝缘材料制成的外壳将所有构件组装成一整体的断路器。3.1.6
极限短路分断能力ultimateshort-circuitbreakingcapacity指规定条件下的分断能力，按规定的试验顺序后，不考虑断路器继续承载其额定电流。3.1.7
运行短路分断能力serviceshort-circuitbreakingcapacity指规定条件下的分断能力，按规定的试验顺序后，须考虑断路器继续承载其额定电流。3.1.8
约定脱扣电流conventionaltrippingcurrent在约定的时间内引起断路器脱扣器动作的规定电流值。3.1.9
约定不脱扣电流conventionalnon-trippingcurrent在约定时间内断路器脱扣器能承载而不动作的规定电流值。3.1.10
选择性极限电流（Is）selectivitylimitcurrent（Is）选择性极限电流是靠近负载端的保护装置的时间-电流特性和其他保护装置的弧前时间-电流特性（对熔断器）或脱扣器（对断路器）时间-电流特性的交接配合。选择性极限电流是一种电流极限值。a）当低于该值时：
在两个过电流保护装置串联情况下，靠近负载一端的保护装置及时完成其断开动作，以防止其2
他保护装置开始动作（即保证了选择性）。b）当高于该值时：
JB/T5796—2007
在两个过电流保护装置串联情况下，靠近负载一端的保护装置可能不及时完成其断开动作，以防止其他保护装置开始动作（即不能保证选择性）。3.1.11
电容器脱扣装置condensertrippingdevice在控制电源电压消失的情况下，通过电容器的放电作用，在规定的-一段时间内仍可由分励脱扣器使断路器断开一次的装置。
预报警开关pre-alarm switch
在规定范围的整定电流下，超前于断路器长延时动作发出的触点信号。3.2符号代号
3.2.1符号
一交流；
CTI—相比电痕化指数：
Db交变湿热试验
一直流；
电流；
一组合电器交接电流；
lG-发电机额定电流；
额定短路分断能力（电流）；
额定运行短路分断能力（电流）：额定极限短路分断能力（电流）：一额定短时耐受电流；
额定工作电流；
断路器额定电流；
断路器壳架等级额定电流；
脱扣器电流整定值；
组合电器选择性极限电流；
u——约定自由空气发热电流；
约定封闭发热电流；
持续电流：
一周围空气温度：
电流上升到95%稳定值的时间；
U额定控制电路电压；
额定工作电压；
额定绝缘电压；
额定冲击耐受电压；
U分断电压（稳态恢复电压）：
额定控制电源电压。
3.2.2代号
本标准采用的主要使用类别代号见表1的规定。3
JB/T5796—2007
电流种类
AC 和DC
按使用类别
使用类别代号
a）A类（非选择性保护)；
b）B类（选择性保护)。
4.2按操作机构的控制方法
a）有关人力操作；
b）无关人力操作；www.bzxz.net
c）有关动力操作；
d）无关动力操作；
e）储能操作。
4.3按极数
a）单极；
b）二极；
c）三极；
d）四极。
4.4按是否适合隔离
a）适合隔离；
b）不适合隔离。
4.5按是否需要维修
a）需要维修；
b）不需要维修。
4.6按安装方式
a）固定式：
b）插人式；
c）抽屉式。
断路器的特性
特性概述
表1并关元件的使用类别
典型用途
控制容量（闭合状态下）小于72VA的电磁铁负载控制容量（闭合状态下）大于72VA的电磁铁负载控制直流电磁铁负载
控制电路中有经济电阻的直流电磁铁负载非选择性保护（无1cw要求的电路保护）选择性保护（具有1cw要求的电路保护）断路器的特性必须用下列项目（如适用的话）表明：断路器的型式（5.2)；
使用类别（5.3);
主电路的额定值和极限值（5.4)；控制电路（5.5)：
辅助电路（5.6)；
脱扣器（5.7）；
带何种型式熔断器（指带熔断器的断路器）（5.8）：操作过电压（5.9）。
5.2型式
断路器的型式可用下列项目说明：a）极数；
b）电流种类（交流或直流），交流时的相数和额定频率。5.3使用类别
JB/T5796—2007
断路器的使用类别是根据断路器在短路情况下，是否特别指明用作串联在负载侧的其他断路器，通过人为延时实现选择性保护而规定的。必须注意适用于两种使用类别的试验差异。a）使用类别A
在短路情况下，断路器不是用作串联在负载侧的另一台短路保护装置的选择性保护，即无人为的短延时，因而无5.4.5.3规定的短时耐受电流的要求。属使用类别A的断路器，可有一定的人为的短延时，且短时耐受电流比表5要求的小，以满足除短路条件之外的选择性。在此种情况下，试验应包括顺序试验IV（见8.2.7)，并且在规定的短时耐受电流下进行。
b）使用类别B
在短路情况下，断路器明确用作串联在负载侧的另一台短路保护装置的选择性保护，即有人为的短延时（可以是可调节的），因而有5.4.5.3规定的短时耐受电流额定值的要求。为了保证选择性，短时耐受电流额定值不一定要达到断路器的极限短路分断能力（例如在有瞬时脱扣器动作时），但至少要达到表5规定的数值。5.4主电路
断路器主电路的额定值按5.4.1～5.4.5的规定，但不必规定全部所列举的额定值5.4.1额定电压
5.4.1.1额定工作电压（U。）
额定工作电压是指与通断能力以及使用类别相关的电压值。对于单相电路，此电压系指单极断路器的上、下端之间的电压，对于多相电路系指相间电压。一个断路器可以有不同的额定工作电压和额定工作电流的组合。断路器的额定工作电压可按表2的规定选择。表2额定工作电压和频率的备选值电流种类
额定工作电压
(24)，(36)，（110)，220，660380
(12)，24，(36)，110，220，440，750注：带括号的电压值不推荐使用。5.4.1.2额定绝缘电压（U）
额定频率
断路器的额定绝缘电压是与介电试验电压、爬电距离有关的电压值。任何情况下，最大额定工作电压都不应超过额定绝缘电压。
断路器若未明确规定额定绝缘电压，则可将最大额定工作电压视作额定绝缘电压。5.4.1.3额定冲击耐受电压（Uimp）JB/T5796—2007
GB/T3783—1994中7.1.3.1.2适用。5.4.2电流
5.4.2.1约定自由空气发热电流（1th）断路器的约定自由空气发热电流是不封闭断路器在自由空气中进行温升试验时的最大试验电流值。严格来说，仙不是一个额定值，也可不标志在断路器上。不封闭断路器是指制造厂不提供外壳，或者虽提供外壳，但此外壳是断路器的一个组成部分，一般不用作断路器的防护外壳。
5.4.2.2约定封闭发热电流（Itbe）GB14048.1一2006中4.3.2.2适用。5.4.2.3额定电流
5.4.2.3.1断路器的额定电流（1.）对于断路器来说，额定电流就是过电流脱扣器能长期通过的电流。5.4.2.3.2断路器的壳架等级额定电流（Imm）断路器的壳架等级额定电流用尺寸和结构相同的壳架或塑料外壳中能装的最大脱扣器的额定电流表示。
除非产品技术文件另有规定，壳架等级额定电流（单位为A）采用6，10，20，32，40，（60），63，100，（150)，160，200，（225)，250，315，400，（600)，630，800，1000，1250，（1500)，1600，20002500，(3000)，3150，（3200)，4000，5000，(6000)，6300，8000，10000，12500注：不带括号的数值优先采用。5.4.2.3.3过电流脱扣器的电流整定值（1,）过电流脱扣器的电流整定值用电流值或以断路器额定电流1.的倍数表示。5.4.3额定频率
除非产品技术文件另有规定，额定频率为50Hz或60Hz。5.4.4额定工作制、安装类别、污染等级除产品技术文件另有规定外，断路器的额定工作制为长期工作制，安装类别为IV、III或II，污染等级为3。
5.4.5短路特性
5.4.5.1额定短路接通能力
断路器的额定短路接通能力是指在制造厂规定的额定工作电压、额定频率以及一定的功率因数（对于交流）或时间常数（对于直流）下断路器的短路接通能力值，用最大预期峰值电流表示。对于交流，断路器的额定短路接通能力应不小于其额定短路分断能力乘以附录B峰值系数n的乘积。
对于直流，断路器的额定短路接通能力应不小于其额定极限短路分断能力额定短路接通能力就是断路器在相应于电源电压为额定工作电压的105%（不超过110%）时能够接通的电流值。
5.4.5.2额定短路分断能力
5.4.5.2.1概述
断路器的额定短路分断能力是在制造厂规定的条件下断路器的短路分断能力值。额定短路分断能力要求断路器在工频恢复电压等于额定工作电压的105%时，能够分断额定短路分断能力及以下的任何电流。工频恢复电压三相平均值大于额定工作电压的110%时，额定短路分断能力不作保证：
额定短路分断能力的功率因数及时间常数按表3的规定。对于功率因数低于表3所列值的额定短路分断能力，可以按照附录B断路器短路分断能力的换算6
