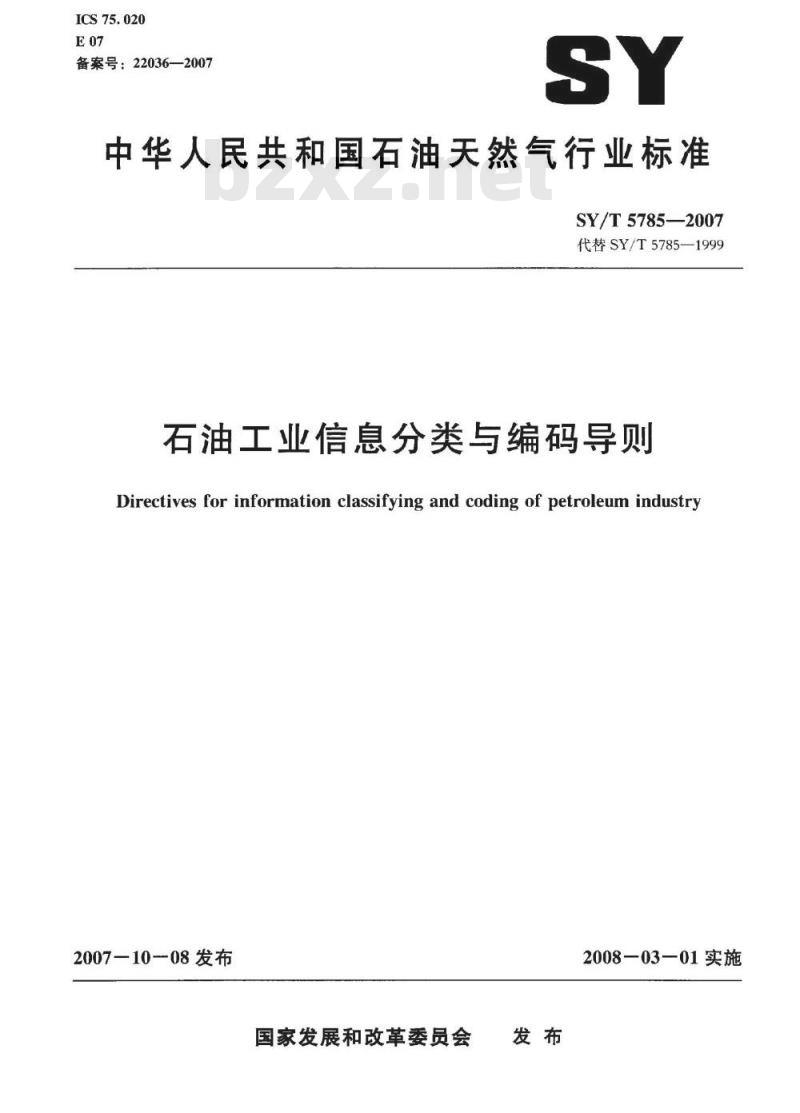

【石油天然气行业标准(SY)】 石油工业信息分类与编码导则

ICS75.020
备案号：22036—2007
中华人民共和国石油天然气行业标准SY/T5785-2007
代替SY/T5785-1999
石油工业信息分类与编码导则
Directives for information classifying and coding of petroleum industry2007-10—08发布
国家发展和改革委员会
2008—03-01实施

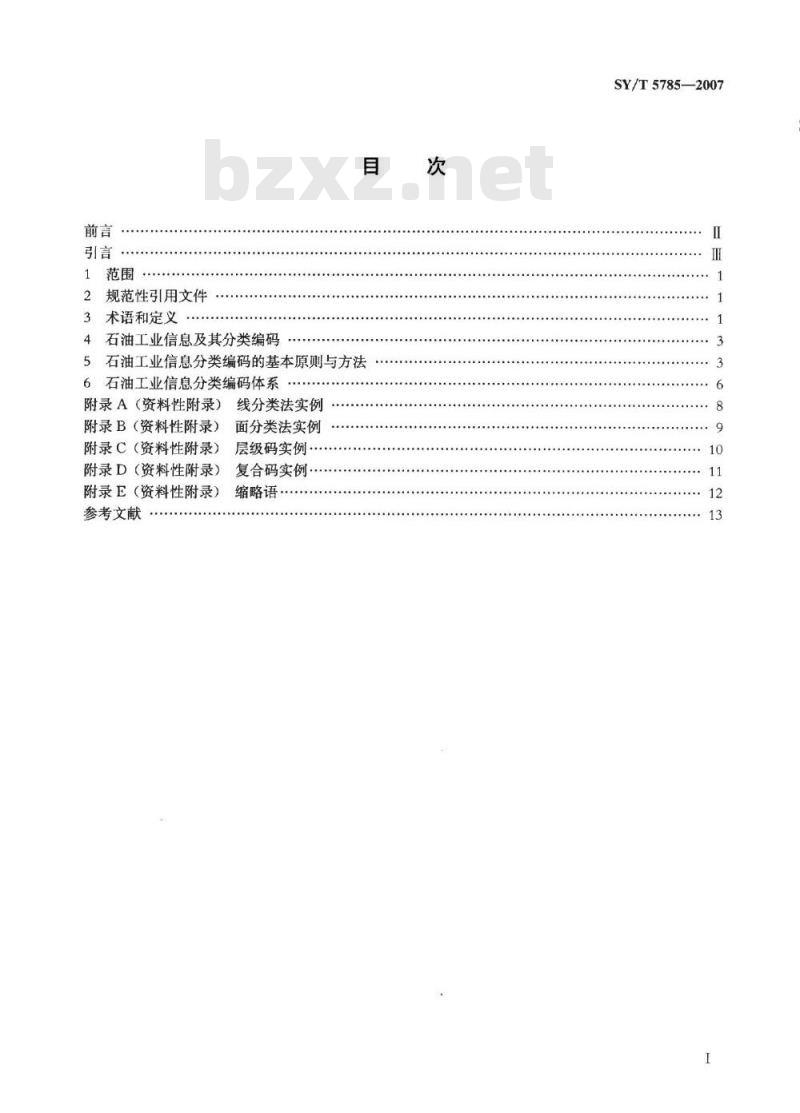

规范性引用文件
3术语和定义
4石油工业信息及其分类编码
5石油工业信息分类编码的基本原则与方法6石油工业信息分类编码体系
附录A（资料性附录）线分类法实例附录B（资料性附录）
面分类法实例
附录C（资料性附录）
附录D（资料性附录）
附录E（资料性附录）
参考文献
层级码实例
复合码实例
缩略语
SY/T5785—2007
SY/T5785-—2007

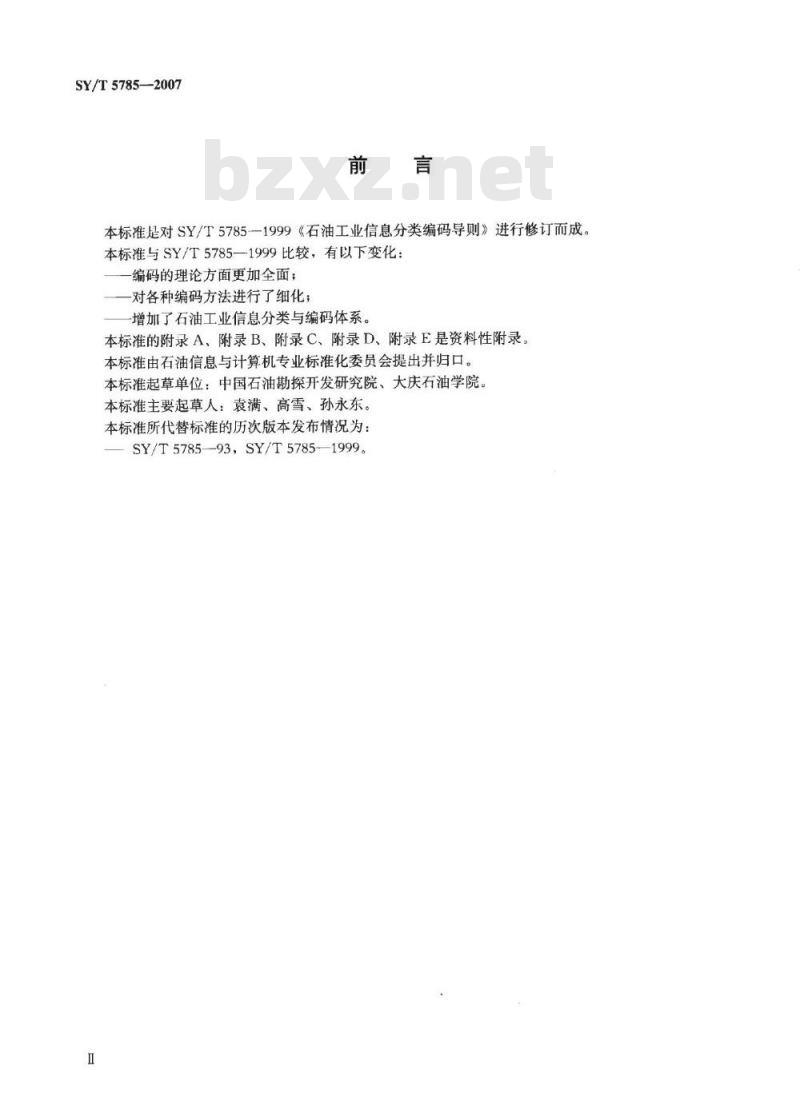

本标准是对SY/T5785-1999《石油工业信息分类编码导则》进行修订而成。本标准与SY/T5785—1999比较，有以下变化：一编码的理论方面更加全面；
-对各种编码方法进行了细化；
-增加了石油工业信息分类与编码体系。本标准的附录A、附录B、附录C、附录D、附录E是资料性附录。本标准由石油信息与计算机专业标准化委员会提出并归口。本标准起草单位：中国石油勘探开发研究院、大庆石油学院。本标准主要起草人：袁满、高雪、孙永东。本标准所代替标准的历次版本发布情况为：SY/T5785—93，SY/T5785-—1999。Ⅱ
SY/T57852007

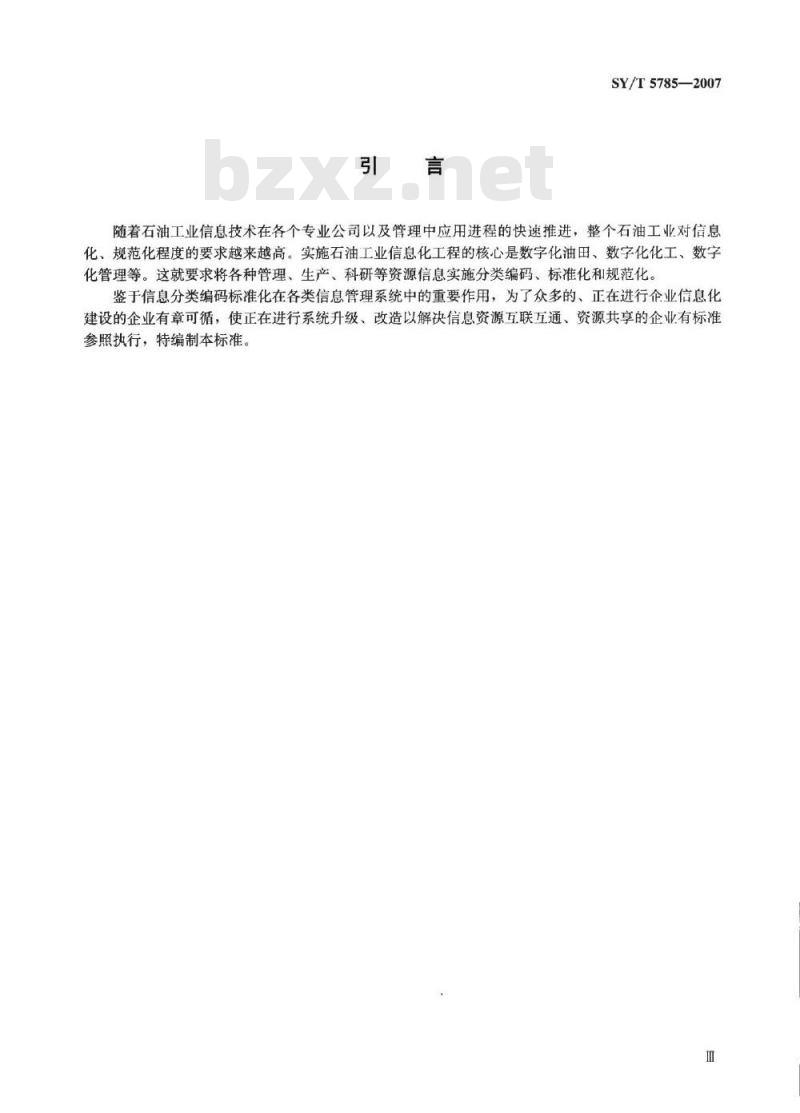

随着石油工业信息技术在各个专业公司以及管理中应用进程的快速推进，整个石油工业对信息化、规范化程度的要求越来越高。实施石油工业信息化工程的核心是数字化油田、数字化化工、数字化管理等。这就要求将各种管理、生产、科研等资源信息实施分类编码、标准化和规范化。鉴于信息分类编码标准化在各类信息管理系统中的重要作用，为了众多的、正在进行企业信息化建设的企业有章可循，使正在进行系统升级、改造以解决信息资源互联五通、资源共享的企业有标准参照执行，特编制本标准。

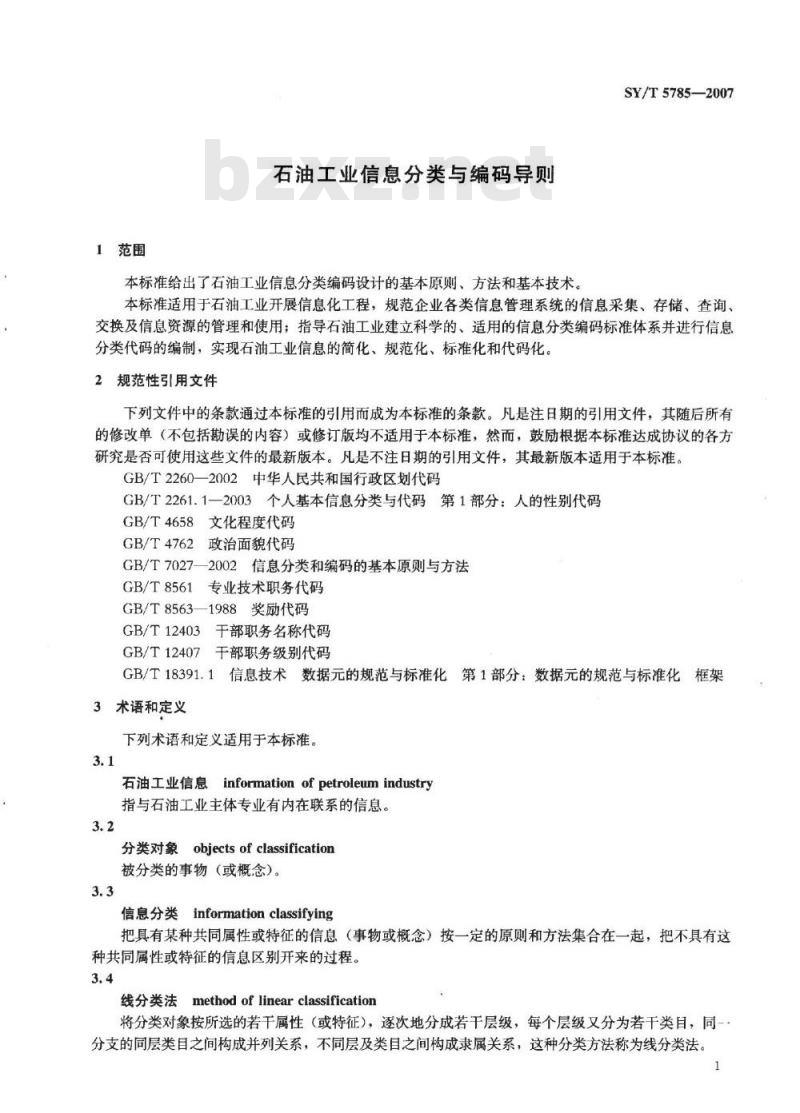

1范围
石油工业信息分类与编码导则
本标准给出了石油工业信息分类编码设计的基本原则、方法和基本技术。SY/T5785-—2007
本标准适用于石油工业开展信息化工程，规范企业各类信息管理系统的信息采集、存储、查询、交换及信息资源的管理和使用；指导石油工业建立科学的、适用的信息分类编码标准体系并进行信息分类代码的编制，实现石油工业信息的简化、规范化、标准化和代码化。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2260—2002中华人民共和国行政区划代码GB/T2261.1一2003个人基本信息分类与代码第1部分：人的性别代码GB/T4658文化程度代码
GB/T4762政治面貌代码
GB/T7027—2002信息分类和编码的基本原则与方法GB/T8561专业技术职务代码
GB/T8563—1988奖励代码
GB/T12403干部职务名称代码
GB/T12407干部职务级别代码
GB/T18391.1信息技术数据元的规范与标准化第1部分：数据元的规范与标准化框架3术语和定义
下列术语和定义适用于本标准。3.1
石油工业信息information ofpetroleumindustry指与石油工业主体专业有内在联系的信息。3.2
分类对象objects of classification被分类的事物（或概念)。
信息分类informationclassifying把具有某种共同属性或特征的信息（事物或概念）按一定的原则和方法集合在一起，把不具有这种共同属性或特征的信息区别开来的过程。3.4
线分类法methodof linearclassification将分类对象按所选的若干属性（或特征），逐次地分成若干层级，每个层级又分为若干类目，同一分支的同层类目之间构成并列关系，不同层及类目之间构成隶属关系，这种分类方法称为线分类法。1
SY/T5785--2007
面分类法methodofareaclassification选定分类对象的若干属性（或特征），将分类对象按每一属性（或特征）划分成一组独立的类目，第一个类目构成一个“面”，再按一定顺序将各个“面”平行排列。使用时根据需要将有关“面”中的相应类目按“面”的指定排列顺序组配在一起形成一个新的复合类目，这种分类方法称为面分类法。
上位类categoryofhigherlevel
在线分类体系中，一个类目相对于由它直接划分出来的下一级类目而言，称为上位类3.7
下位类categoryof lowerlevel
在线分类体系中，由上位类直接划分出来的下一级类目，其相对于上位类而言，称为下位类。3.8
同位类categoryin samelevel
在线分类体系中，由一个类目直接划分出来的下一级各类目，彼此称为同位类。3.9
编码coding
对信息赋予代码的过程，即采用某种符号体系来表示某一类信息的过程。3.10
信息分类编码标准informationclassifyingandcodingstandard将信息按照科学的原则和方法进行分类并加以编码，经有关方面协商一致，由标准化主管机构批准发布，作为有关单位在一定范围内进行信息处理与交换时共同遵守的规则。3.11
实体（或对象）entity（orobjects）具有相同属性的一个具体或抽象事物的集合。3.12
属性attribute
实体特性的描述［对象或实体的--种特性（见GB/T18391.1)]。“表示一类现实或抽象的事物的一种特性或性质”，例如，对于“油井”这个实体来讲，其中的井号、井类别、完钻日期等都是描述油井这个实体的属性。
类（或族）category（orfamily）在一定抽象层次上所形成的具有相同属性的实体集合。这些“相同属性”也成为类的属性。处于不同抽象程度可以构成不同范围的类。例如，包括所有石油化学产品的燃料油类，其中石油化学产品属于人类，燃料油属于石油化学产品的子类；在油田勘探与开发过程中涉及到的各类设备（如地震设备、测井设备、采油设备等）是油田勘探与开发设备的子类。3.14bZxz.net
实例instance
实例是对实体的具体化。“实例”是“事物集合”中的“单个事物”或“同族对象组合”中的“单个对象”。
代码code
表示特定事物或概念的一个或一组字符。2
注：这些字符可以是阿拉伯数字、拉丁字母或便于人和机器识别与处理的其他符号。3.16
分类码classifyingcode
为信息类赋予的代码，主要起分类作用。3.17
标识码identifiedcode
对被操作信息对象，如实体、实例等进行唯一性命名而编制的代码。3.18
属性码attributevaluecode
对实体属性进行代码化形成的代码，即为属性的值赋予的唯一代码。4石油工业信息及其分类编码
SY/T5785—2007
石油工业信息分类编码是石油工业进行信息化建设的基础性工作，它对于石油企业是否能形成一个整体的信息化解决方案，既满足石油企业对信息化各个方面的需求，又能将企业经营、管理的诸方面有机地联系起来，在全面性、集成性、发展性等方面充分考虑并满足企业的多层次需求，使信息系统真正能帮助企业提升管理水平和强化技术手段具有奠基性作用。5石油工业信息分类编码的基本原则与方法5.1分类的基本原则
石油工业信息分类的基本原则应满足GB/T7027一2002中确立的科学性、系统性、可延性、兼容性和实用性。
5.2分类的基本方法
最常使用的信息分类方法包括线分类法、面分类法和混合分类法。5.2.1线分类法
线分类法也称层级分类法，它是将初始的分类对象，按选定的属性作为划分基础，逐次地分成相应的若干个层级类目。这些对象间构成并列关系或隶属关系。它的表现形式是大类、中类、小类等。由一个类目直接划分出来的各类目，彼此称为同位类。同位类类目之间为并列关系，既不重复也不交叉。
在线分类体系中，个类目相对于由它直接划分出来的下一层级的类目而言为上位类。由上位类直接划分出来的下一层级的类目，相对于上位类而言为下位类。下位类从属上位类，实例参见附录A。
5.2.2面分类法
面分类法是把给定的分类对象，依据其本身固有的各种属性，划分成彼此没有隶属关系的面，每个面中都包含了一组类目。将某个面中的一种类目和另一个面的一种类目组合在一起组成一个复合类目。选定分类对象的若干个特征（面）的组合即为分类的类目，组合不同，分类也就不同。实例参见附录 B。
5.2.3混合分类法
分类属性之间既有隶属关系又有独立关系，线分类法和面分类法结合使用。由于客观事物的复杂性和企业的管理目标多样性，在已有的分类系统中经常出现线分类和面分类相结合的形式。例如公民的身份管理即是根据“户籍区域”和公民的“出生日期”、“性别”等信息，进行混合分类，并编制相应的公民“身份证号”，就是一种混合分类编码体系。5.3代码的种类和主要设计方法
可以从多种角度对代码进行划分。按其所含信息的含义划分为无含义代码、有含义代码（见图3
SY/T5785—2007
1)；按代码功能和用途可分成分类码、标识码、属性代码等。代码
无含义代码
顺序码
数值化字
母顺序码
5.3.1分类码及其设计方法
无序码
层次码
5.3.1.1分类码设计的基本要求
特征组合码
矩阵码
图1代码种类
有含义代码
复合码
分类码中最为重要的是针对实体信息类的实体分类码。对实体分类时应一类一一码，保证对应于某一类别代码的一致性。
5.3.1.2实体分类码的设计技术
实体分类码的设计包括：
构建实体分类体系。
码位确定。
一编码。
5.3.1.2.1实体分类码码位数的确定实体分类码码位的个数需根据信息实体的数量估计而定。如果采用五位编码，那么它可以编出10*个5位码（在用十进制阿拉伯数字作代码时，一位码可以表示9个类，两位码可以表示99个类，以此类推，五位码可以表示99999类，也不是10），按代码资源的利用率50%计算，可安排5×104个5位码。这里的“5×104”是信息实体的分类数，而不是信息实体的“实例”个数。5.3.1.2.2分类码的代码化方法
分类代码起分类作用，分类代码一般采用有含义代码。5.3.1.2.2.1层次码
层次码是常用的分类代码，按分类对象的从属、层次关系为排列顺序的一种代码。编码时将代码分成若干层级并与分类对象的分类层级相对应，代码自左至右，表示的层级由高至低，代码的左端为最高位层级代码，代码的右端为最低位层级代码，每个层级的代码可采用顺序码或系列顺序码。5.3.1.2.2.2特征组合码
特征组合码常用于面分类体系。它将分类对象按其特征或属性分成若干个“面”，每个“面”内的各个类目按其规律分别进行编码。在应用时，根据需要选用各“面”中的代码，并按预先确定的“面”的排列顺序将代码组合在一起来表示这个组合类自。对于特征组合码各“面”代码顺序可以根据使用者的习惯和要求，以及有关的需要进行排列。般来说永久的、固定的属性放在前面，非永久的、非固定的属性放在后面，参见附录C。5.3.1.2.2.3复合码
复合码是一种应用较广的有含义代码。它常常是由两个或两个以上完整、独立的代码组合而成。4
SY/T5785—2007
一般采用“分类部分+标识部分”组成复合码形式，将分类编码对象的代码构成分为分类部分和标识部分两段。分类部分表示分类编码对象的属性或特征的层次及隶属关系。标识部分起着分类编码对象注册号的作用，一般采用流水码的形式，参见附录D。5.3.2标识码及其设计方法
5.3.2.1.标识码设计的基本要求企业信息化中最主要的是对实体和实例进行标识，以便实现针对实体或实例的指定。对实体的唯性标识编码形成了实体标识码；对实例的唯一性标识编码形成了实例标识码。5.3.2.2标识码的设计技术
标识码的主要设计内容是确定对象（如类、实体、实例等）标识码的代码化方法，可以采用有含义代码和无含义代码。
5.3.2.2.1无含义标识码
无含义代码是指代码本身没有实际含义，即代码本身不包含有关编码对象的任何信息。顺序码和无序码是两种常用的无含义标识代码，特别是顺序码通常被用作标识码。5.3.2.2.1.1顺序码
顺序码是一种最简单常用的代码，此种代码是将顺序的自然数或字母赋予给编码对象。顺序码可以不从1开始编写。顺序码是目前应用最流行的一种编码方式，由于这种编码有利于计算机的白动生成，所以生成、存储以及检索应用起来都十分方便。5.3.2.2.1.2无序码
无序码是将无序的自然数或字母赋予给编码对象，这种类型代码没有任何编写规律，由计算机随机程序来生成对象的编码。
5.3.2.2.2有含义标识码
如果有含义码具有唯一性，那么它也可以用做标识码。通常是在分类码的基础上增加一定位数的顺序码，来唯一地标识本类中所包含的各个子类，实体或实例。适用于标识预知的确定性编码对象，如油气田单元、构造单元、油气藏的标识。5.3.3属性码及其设计方法
5.3.3.1属性码设计的基本要求
属性码是对实体属性进行代码化形成的代码，即为属性的值赋予的唯一代码，其目的是规范属性的取值，避免属性值的二义性。5.3.3.2属性码的设计技术
属性码的主要设计内容是确定属性值的代码化方法，在确定过程中要注意对现有标准中属性码的引用。
示例：石油工业人事档案中的属性码见表1。表1人事档案中的属性码
文化程度
对于表1中的一些属性的属性码可以直接引用国家标准：政治面貌
（1）应采用GB/T2261.1一2003规定的人的性别代码，即为人的性别属性编制的属性码，性别属性码取值意义如下：
1——男；
2女；
9未说明。
（2）应采用GB/T2260一2002规定的中华人民共和国行政区划代码，即为籍贯这个属性的属性码。5
SY/T5785—2007
（3）应采用GB/T4658规定的文化程度代码，即为文化程度这个属性的属性码。（4）应采用GB/T4762规定的政治面貌代码，即为政治面貌这个属性的属性码，（5）应采用GB/T8561规定的专业技术职务代码、GB/T12403规定的干部职务名称代码、GB/T12407规定的干部职务级别代码。
（6）应采用GB/T8563—1988规定的奖励、纪律处分信息分类与代码。属性码对于规范属性的取值具有十分重要的意义。从概念上讲，属性代码是属性值的标识码；同时，属性值的规范性在数据元素定义和不同系统之间的信息交换中具有特别意义。所以，应在石油行业中，统一重要业务对象的属性代码及其取值；同时，在信息系统设计中，也可直接使用属性值作为有效值。如采油方式：（1）机采，（2）自喷，可以将“机采”、“自喷”作为有效值。6石油工业信息分类编码体系
石油工业信息分类编码体系，应根据企业信息的描述模型来设计，确定信息分类和编码的基本原则和方法，统一有数据交换可能的重要业务对象及其属性值的命名标识，为石油工业各企业不同系统间和不同企业（或企业集团）间信息交换和数据集成奠定基础。6.1企业信息描述模型
企业信息编码设计的首要工作是确定信息分类编码体系，即应设置哪些编码以及这些编码之间所具有的相互关系。信息分类编码体系应根据企业信息的描述模型来设计。图2给出了信息实体的分类结构、信息实体和实体属性以及实例三个层次构成的企业信息描述模型的原型。具体的企业信息描述模型可以基于此原型进行细化与扩展。分类
实例1
实例2
实例3
属性2
图2企业信息描述原型
属性n
原型中的分类结构是指对信息实体按照各个角度对某个实体集合进行分类的总和，如针对油田的原油集输系统来讲，该集输系统由不同类型的设备形成一个分类树，从设备的隶属关系角度构成的集输设备的BOM树等：信息实体包括企业信息中的所有被管理的信息对象；每个信息实体对应于二个属性表，表中的每一列描述该实休的一个属性，表中的每一行描述该实体的一个实例。在企业信息描6
SY/T5785—2007
述原型中分类结构、信息实体层次和实体属性及实例层次，构成了典型的层次关系。6.2信息分类编码体系设计方法
针对上述企业信息描述原型，结合在数据元分析基础上定义的企业基本分类模式，构造分类编码体系，并进行具体的编码设计：a）针对分类结构中的每一个分类角度设置一种分类码，如构造单元分类、油气田单元分类、设备分类等。所有分类代码的最低层对象应是信息实体。b）针对信息实体设置一个统一的实体标识码。需要特别指出的是，对于信息实体的标识码必须要统一，以便于信息实体的共享。c）针对每一个实体属性表，可根据需要设置实例标识码。由于实例往往是在已经确定实体的前提下进行操作，各个实体属性表中的实例标识码可以相互独立地进行设计。d）针对各个实体属性表中需要代码化的属性设置属性码。各个属性码也可以相互独立地设计。在实体属性中有的取值可以是枚举值（或属性值的代码），可为不同信息实体所引用；或成为数据库中的不同实体之间的联系。在进行代码体系设计的过程中，应掌握的一个基本原则是：某种代码的覆盖范围一定要与该代码的被编码对象的作用域相吻合。如由于人事信息的作用域为整个企业，所以对于人事实体所设置的分类码应覆盖整个企业。
6.3信息分类编码的标准化
信息分类编码的标准化是实现数据交换、信息处理和信息资源共享的重要前提，是建立各种信息系统的重要技术基础，是企业信息化的主要内容之一。石油工业应从全行业视角，统一重要业务对象及相关属性的代码和取值，发布统一的数据标准。基本业务对象的分类和标识（如油气田单元、构造单元、组织机构、物资分类代码等）。主要业务属性的代码和取值（如油井开采方法、储量级别、产品目录代码等）。公共类信息实体的标准化（如个人与单位的联系信息、油并生产基本信息等）。SY/T5785—2007
附录A
（资料性附录）
线分类法实例
示例：图A1给出了石油工业物质的线分类体系。线分类法的优点是层次性好，能较好地反映类目之间的隶属关系，是传统习惯的分类方式，既符合手工处理信息的习惯，又易于被计算机处理；它的不足是由于这种分类法的结构弹性较差，因此为避免插人新的信息分类对已确定的分类的调整，在编码时就要考虑预留足够的后备分类“空间”。层次过多时编码会过于亢长，分类的效率不高。石油工业物质
石油专用管材02
方钻杆0201
钻杆0202
右旋螺纹钻杆020201
石油及产品37
钻0203
左旋螺纹钻杆020202
加重钻杆020203
图A，1石油工业物资的线分类体系其中“钻杆”这个对象相对于“石油专用管材”对象而言，它是下位类；而相对于“右旋螺纹钻杆”对象而言，它就是上位类。“石油专用管材”对象与“石油及产品”对象属于同位类。线分类法反映出了不同物质间的隶属关系以及并列关系。
