【建筑材料行业标准(JC)】 氯氧镁水泥板块

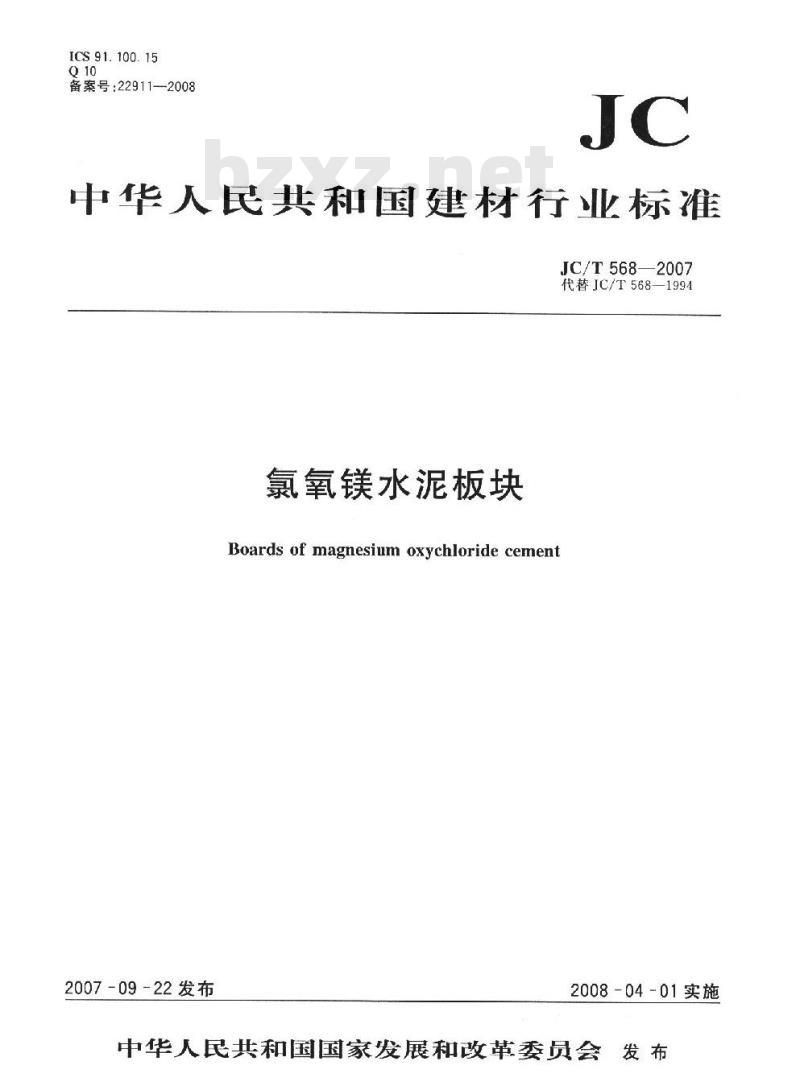

ICS 91. 100. 15
备案号：22911—2008
中华人民共和国建材行业标准
JC/T568—2007
代替JC/T568—1994
氯氧镁水泥板块
Boards of magnesium oxychloride cement2007-09-22发布
2008-04-01实施
中华人民共和国国家发展和改革委员会发布JC/T568-2007

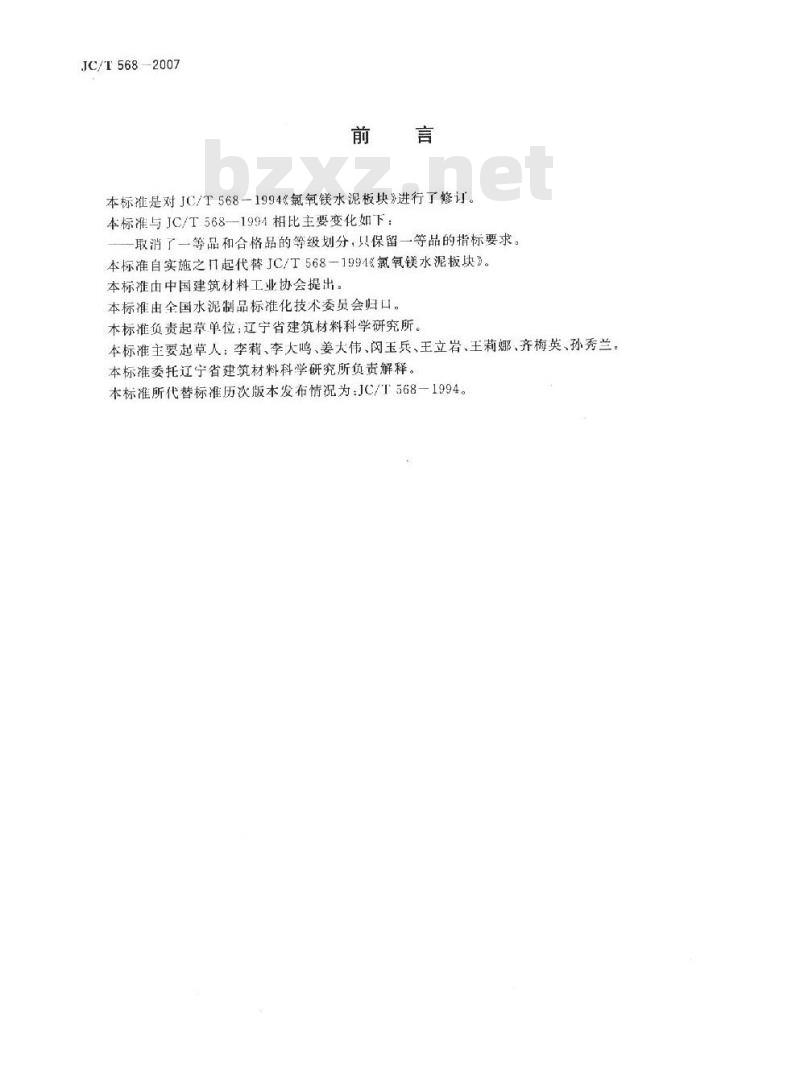

本标准是对JC/T568一1994氯氧镁水泥板块》进行了修订。本标准与JC/T568—1994相比主要变化如下：取消了一等品和合格品的等级划分，只保留一等品的指标要求。本标准自实施之口起代替JC/T568-1994《氯氧镁水泥板块》。本标准由中国建筑材料工业协会提出。本标准由全国水泥制品标准化技术委员会归口。本标准负责起草单位：辽宁省建筑材料科学研究所。本标准主要起草人：李莉、李大鸣、姜大伟、闵玉兵、王立岩、王莉娜、齐梅英、孙秀兰。本标准委托辽宁省建筑材料科学研究所负责解释。本标准所代替标准历次版本发布情况为：JC/T568一1994。1范围

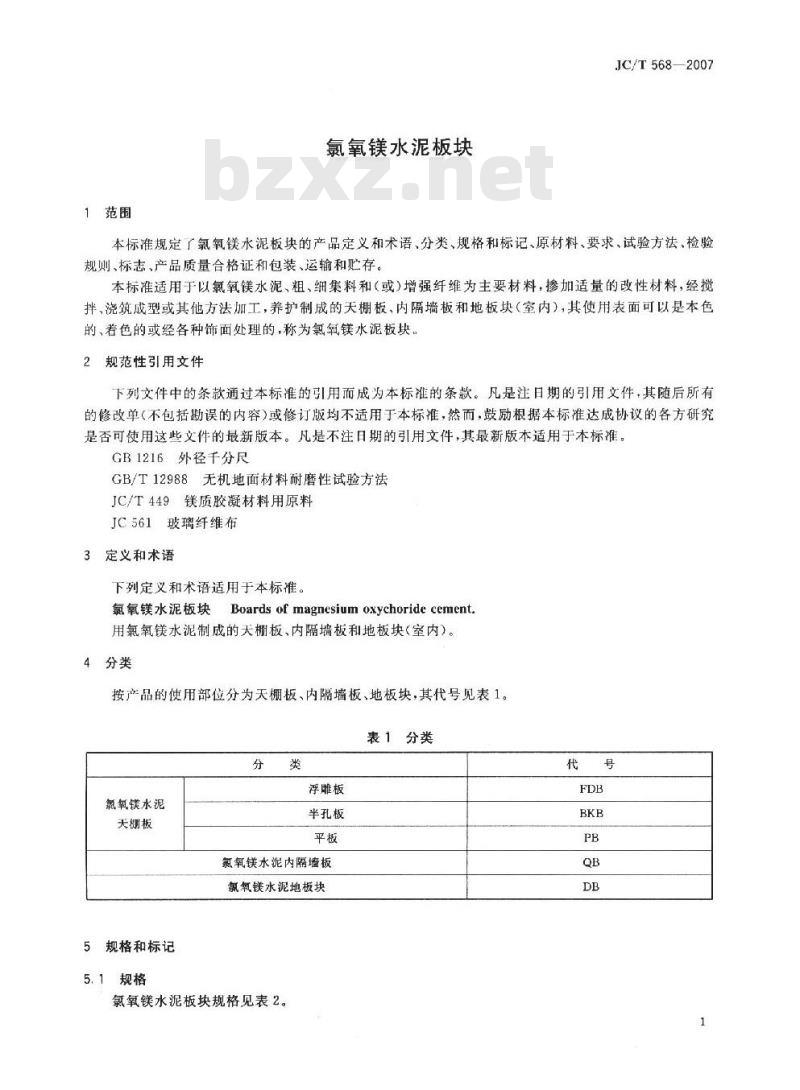

氯氧镁水泥板块
JC/T568—2007
本标准规定了氯氧镁水泥板块的产品定义和术语、分类、规格和标记、原材料、要求、试验方法、检验规则、标志，产品质量合格证和包装、运输和赔存。本标准适用于以氯氧镁水泥、粗、细集料和（或）增强纤维为主要材料，掺加适量的改性材料，经搅拌、浇筑成型或其他方法加工，养护制成的天棚板、内隔墙板和地板块（室内），其使用表面可以是本色的、着色的或经各种饰面处理的，称为氯氧镁水泥板块。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标推，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB1216外径千分尺
GB/T12988无机地面材料耐磨性试验方法JC/T449镁质胶凝材料用原料
JC561玻璃纤维布
3定义和术语
下列定义和术语适用于本标准。氯氧镁水泥板块Boardsofmagnesiumoxychoridecement用氯氧镁水泥制成的天棚板、内隔墙板和地板块（室内）。4分类
按产品的使用部位分为天棚板、内隔墙板、地板块，其代号见表1。表1分类
氯氧镁水泥
天棚板
浮雕板
半孔板
氯氧镁水泥内隔墙板
氯氧镁水泥地板块
5规格和标记
5.1规格

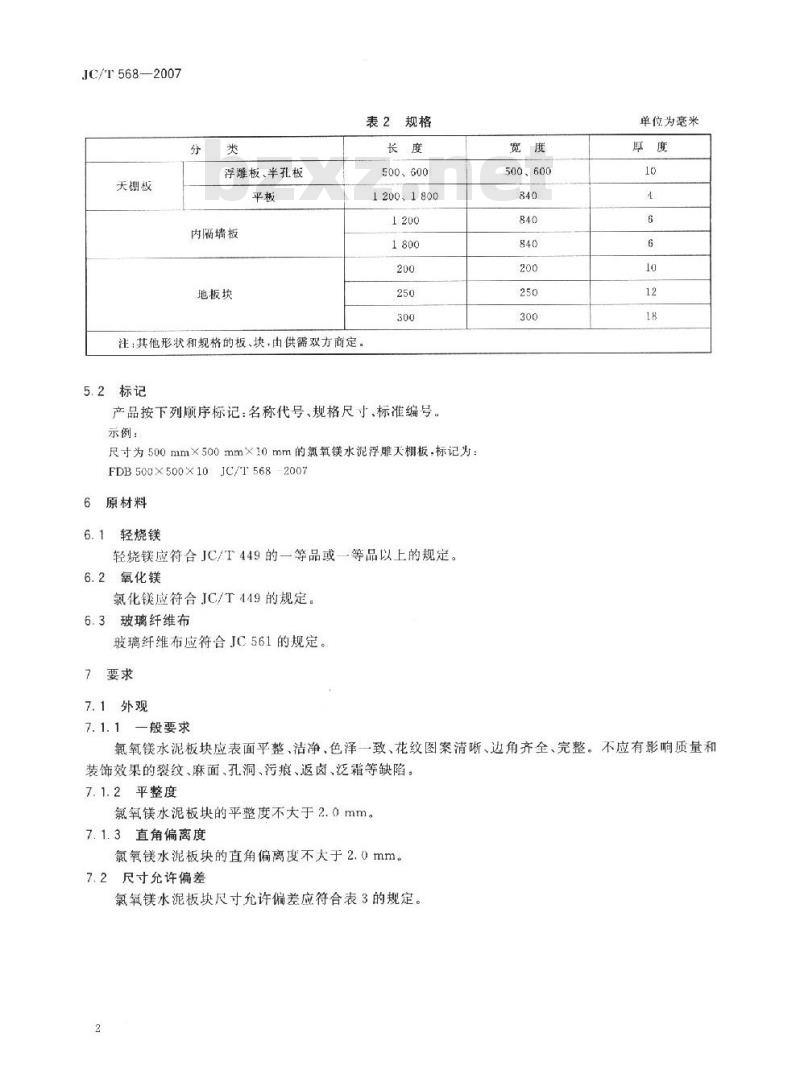

氯氧镁水泥板块规格见表2。
JC/T568—2007
天棚板
浮雕板、半孔板
内墙板
地板块
注：其他形状和规格的板、块，由供需双方商定。5.2标记
表2规格
500、600
1200,1800
产品按下列顺序标记：名称代号、规格尺寸、标准编号。示例：
尺寸为500mm×500mm×10mm的氟氧镁水泥浮雕天棚板.标记为：FDB500×500X10JC/T568-2007
6原材料
6.1轻烧镁
轻烧镁应符合JC/T449的一等品或一等品以上的规定。6.2氧化镁
氯化镁应符合JC/T449的规定。
6.3玻璃纤维布
玻璃纤维布应符合JC561的规定。7要求
7.1外观
7.1.1—般要求
500、600
单位为毫米
氯氧镁水泥板块应表面平整、洁净、色泽一致、花纹图案清晰、边角齐全、完整。不应有影响质量和装饰效果的裂纹、麻面、孔洞、污痕、返卤、泛霜等缺陷。7. 1. 2平整度
氟氧镁水泥板块的平整度不大于2.0mm。7.1.3直角偏离度
氯氧镁水泥板块的直角偏离度不大于2.0mm。7.2尺寸允许偏差
氯氧镁水泥板块尺寸允许偏差应符合表3的规定。2
天棚板
内隔墙板
地板块
物理力学性能

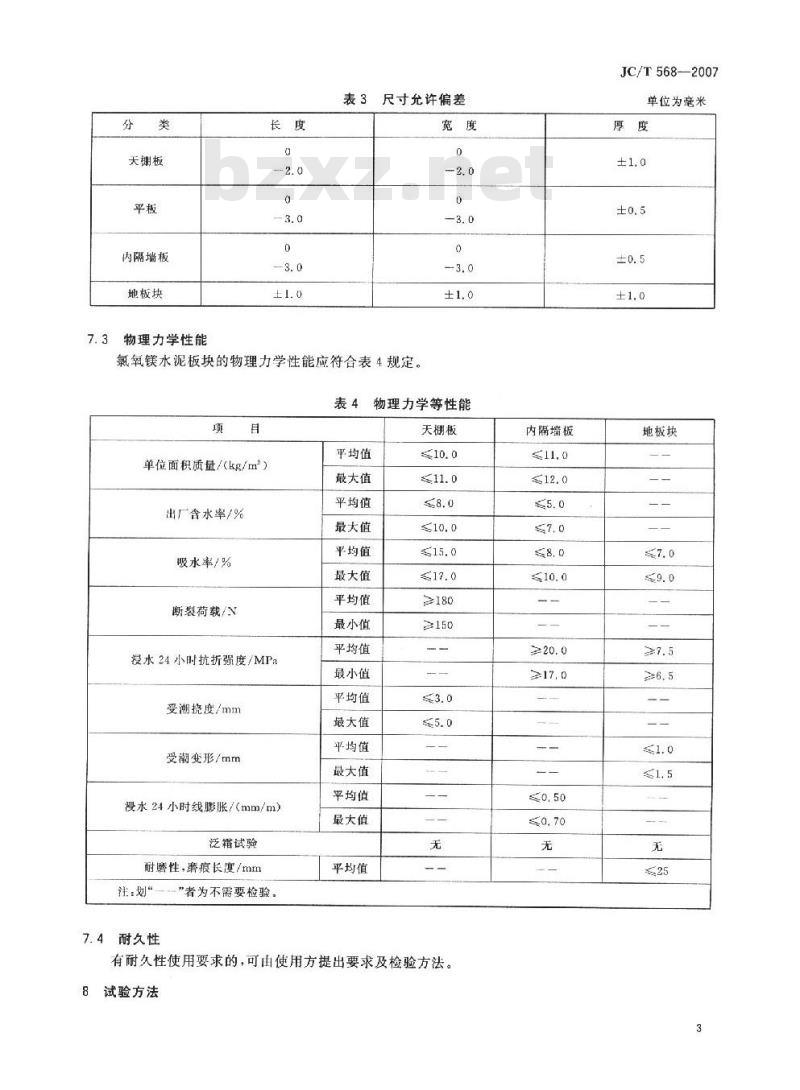

表3尺寸允许偏差
氯氧镁水泥板块的物理力学性能应符合表4规定。表4物理力学等性能
单位面积质量/(kg/m2）
出厂含水率/%
吸水率/%
断裂荷载/N
浸水24小时抗折强度/MPa
受潮挠度/mm
受潮变形/mm
漫水24小时线膨胀/（mm/m）
泛霜试验
耐磨性，磨痕长度/mm
注：划“”者为不需要检验。
7.4耐久性
平均值
最大值
平均值
最大值
平均值
最大值
平均值
最小值
平均值
最小值
平均值
最大值
平均值
最大值
平均值
最大值
平均值
天棚板
≥180
≥150
有耐久性使用要求的，可由使用方提出要求及检验方法。8
试验方法
内隔墙板
JC/T568—2007
单位为毫米
地板块
JC/T568—2007
量具、仪器及设备
钢直尺：分度值均为1mm；
钢卷尺：分度值1mm；
游标卡尺：分度值0.02mm；
外径于分尺：应符合GB1216规定；d)
干燥箱：控温器灵敏度土2℃；
天平：称量5kg，感量5g：称量1kg，感量0.01g；抗折试验机：荷载示值误差不大于士1%，量程0～2000N，最小分度值5N；量程0～5000N，g)
最小分度值20N；
受潮度测定装置：温度波动范围士2℃，湿度波动范围士10%；h)
钢轮式耐磨试验机：应符合GB/T12988规定；m)
n）塞尺。
8.2试件
8.2.1试件尺寸和数量
各项试验的试件尺寸见表5。试件数量均为5块。表5试件尺寸
单位面积质量
出厂含水率
吸水率
断裂荷载
浸水24小时抗折强度
受潮挠度
受潮变形
浸水24小时线膨胀
泛霜试验
耐磨性试验
光泽度
注1：d为试件板厚。
天棚板
500x500xd
500X500Xd
500X500Xd
500×500×d
500×250×d
250×250×d
注2：划“一一”者为不需要检验。内隔墙板
100×100×d
100×100×d
100×100×d
250X250Xd
150×75×d
250x250×d
250X250×d
单位为毫米
地板块
8.2.2试件的恒重
将试件放人105℃士5℃的干燥箱中烘干至恒重。每隔6h取出，并在不吸湿的条件下冷却至室温后称量，若相邻两次称量差不大于0.1%时，可视为试件恒重8.2.3试件的龄期
各项物理力学性能试验的试件，龄期大于等于28d。8.3外观
8.3.1一般要求
在光照明亮的条件下，视力正常的检查人员，距试件0.5m处，对试件正面逐个进行日测检查，记录影响产品质量和装饰效果的裂纹、缺角、麻面、孔洞、污痕、色泽不均和图案不清晰完整等缺陷。JC/T568—2007
检查若色的板块的色泽一致性时，应将试件铺敷，1m，视力正常的检查人员距试件1.5m处，肉眼观察。
8.3.2平整度
将钢板尺平直侧立在试件正面两对角线上，用塞尺测量板面与钢板尽之间隙的最大值作为试件的平整度，精确至0.1mm。
8.3.3直角偏离度
用钢板尺或钢卷尺测量试件两对角线的长度，与其标称长度的最大差值，作为该试件的直角偏离度，精确至1mm。
8.4尺寸偏差
尺小的测量用整块板为试件。尺寸偏差、平整度、直角偏离度用同同一试件测量。
8.4.1长度、宽度
用钢直尺或钢卷尺逐个测量试件。在互相垂直的方向上各测长度与宽度车个值。其中两个值在对称的边，距所测板边20mm以内处，个值在对称轴上测定，测点位置见图1。与宽度各三个值的算术平均值，作为该试件的长度、宽度值。精确至1mm。寸值即为试件的长度、宽度的尺寸偏差。图
8.4.2厚度
分别计算每个试件长度
实测值减去标准的规格尺
用游标卡尺逐个测量，测点位置见图2。计算每块试件4个测量值的算术平均值，作为该试件的厚度值，精确至0.1tmm。带有凸凹图案的板块，其厚度以基板厚度为准。实测值减去标准的厚度值即为厚度的尺寸偏差。
8.5物理力学性能
8.5.1单位面积质量
8.5.1.1试验步骤
将试件按8.2.2处理至恒重，分别称量，精确至1g。用钢板尺按8.4.1测量试件的长度和宽度。计算其而积（A），精确至0.001m。8.5.1.2结果计算
试件的单位面积质量（Q）按式（1）计算：Q
JC/T568—2007
式中：
Q一单位面积质量，单位为千克每平方米（kg/m）；Gn—试件质量，单位为克(g)；
A——试件的面积，单位为平方米（m）计算5个试件的算术平均值，精确至0.1kg/m2。8.5.2出厂含水率
8.5.2. 1试验步骤
分别称取每个试件的质量（G）。然后按8.2.2将试件处理至恒重，称量其质量（G.），精确至1g。8.5.2.2结果计算
含水率按式（2)计算：
式中：
Wn——试件含水率，%；
Wn -G-Ge
G——试件烘干前质量，单位为克（g）：G——试件烘干后质量，单位为克(g）。计算5个试件的算术平均值，精确至0.1%。8.5.3吸水率
8.5.3.1试验步骤
将试件没人15℃~25℃水中，水面应高出试件约30mm，试件与盛水容器，试件之间的距离不小于5mm。24h后立即取出试件，用拧干的湿毛巾擦掉表面水分，称量（Gw），再按8.2.2处理至恒重，分别称量（Gs），精确至1g。
8.5.3.2结果计算
吸水率按式（3)计算：
式中：
Wn—吸水率，%；
Wn =Gw_Gs × 100 :
Gs——试件烘下至恒重时质量，单位为克（g）；Gw——-试件浸水后质量，单位为克（g）。计算5个试件的算术平均值，精确至0.1%。8.5.4断裂荷载
8.5.4.1试验步骤
试验机的支承辑与加压辊直径为15mm~30mm的金属棒。其长度应超过试件的宽度。调节两支承银中心距为试件长度减去50mm。将自然含水状态下的试件正面朝下简支在支承辑上.在支距中央，通过平行于支承辊的加载，均匀施加荷载（见图3）。加荷速度为10N/s，直至试件断裂，记录试件断裂时荷载（N)。
8.5.4.2结果计算
图3断裂荷载加荷示意图
计算5个试件的算术平均值，精确至5N。8.5.5浸水24小时抗折强度
8.5.5.1试验步骤
JC/T568—2007
将试件浸人15℃～25℃的水中，水面应高出试件约30mm，试件与盛水容器、试件之间的距离不小于5mm，24h土2h后取出试件，用拧干的湿毛巾擦掉表面水分。在1h内进行抗折试验。抗折试验的金属支承辊与加载辊的直径为15mm～30mm的金属棒，其长度应超过试件的宽度，支承辊中心距为200mm。对于300mm×300mm×dmm地面板块，支承辊中心距为250mm，对于小于250mm×250mm以及正六角形、梯形等板块试件支承辑中心距应不小于15d。用游标卡尺测量试件两端及中央三处的宽度，精确至0.1mm。将试件正面向上，简支于两个支承辊上。试件与支承辊、加载辊之间应垫于厚度为3mm~5mm，宽度约30mm，长度大于试件宽度的胶合板。加荷方式如图4所示。
胶合板；
2—试件；
3—胶合板：
-加载辊：
支撑。
图4浸水24小时抗折试验示意图
以30V/s-~50N/s的速度，均匀连续地加荷，直至试件破坏，记录其破坏荷载，精确至最小分度值，测定试件断裂处沿断裂线方向三点厚度精确至0.1mm。【见图5(a))。JC/T568--2007
试验内隔墙板时，将作完第一次加荷断裂后试件，再施行重新拼合，在与第一次加荷部位成垂直的方向，作第二次抗折试验，测定两端及中央三处宽度与新断裂处沿断裂线方向两端及中央三点厚度，见图5(b）。以2次抗折强度试验算术平均值，作为该单块试件的抗折强度。(b)
8.5.5.2结果计算
抗折强度按式(4)计算：
式中：
抗折强度，单位为兆帕（MPa）；试件断裂荷载，单位为牛顿（N)；R
一断裂后较小的试样沿断裂线方向的两端及中央三点分别距相应的支座的垂直距离的平均值，单位为毫米（mm）
断裂后较大的试样沿断裂线方向的两端及中央三点分别距相应的支座的垂直距离的平均值，单位为毫米（mm）；
两支承辊中心距，单位为毫米（mm）；试样沿长度方向的两端及中央三处宽度的平均值，单位为毫米（mm）试样沿断裂线方向的两端及中央三点厚度平均值，单位为毫米（mm）计算5个试件的算术平均值，精确至0.1MPa。8.5.6受潮挠度
8.5.6.1试验步骤
试件在60℃土5℃的烘干箱内烘6h，并在不吸湿的条件下冷却至室温备用。在试件背面画上纵横轴线。将试件正面朝下简支在受潮挠度测定装置内的试验支座上。支座为圆弧半径为15mm的金属棒。其长度应超过试件宽度。支座中心距为试件长度减去50mm。将试件放在受潮挠度测定装置的支座上，在试件纵轴线上平直侧立长度60cm钢直尺，用塞尺在试件纵横轴线交叉处测量板面与钢直尺之间间隙（h，），精确至0.02mm。见图6。8
不平度测量点
图6受潮度试验示意图
JC/T568-2007
控制受潮挠度测定装置内温度为20℃士2℃，空气相对湿度为85%士5%。试件在此条件下48h，测其间隙（hz）。
8.5.6.2受潮挠度按式(5)计算。ha-hi
式中：
f一受潮挠度，单位为毫米（mm）；h，—试验前试件板面与钢直尺之间间隙，单位为毫米（mm）；h试件受潮后板面与钢直尺之间间隙，单位为毫米(mm）。计算5个试件的算术平均值。
8.5.7受潮变形
8.5.7.1试验步骤
将试件在60℃土5℃烘箱中烘48h，取出冷却后按8.3.2测量其平整度，作为试件受潮变形的初读数（I,),精确至0.1mm。
在镀锌铁盘内铺上20mm～30mm厚的细砂，注入洁净的水，水而与砂面相平。将试件正面朝上铺敷在砂面上，使试件厚度1/2嵌人在砂和水中。每隔4h取出，按8.3.2测量试件的平整度。连续观测48h，以出现最大平整度值(I.)为计算依据。8.5.7.2结果计算
受潮变形按式(6)计算：
f,=—I,
式中：
f受潮变形，单位为毫米（mm）；1,-—试验前试件平整度，单位为毫米（mm）；1，—受潮后试件最大的平整度，单位为毫米（mm）。计算5个试件的算术平均值，精确至0.1mm。8.5.8漫水24小时线膨胀
8.5.8.1试验步骤
试件的长度沿产品长度方向进深30mm处截取，规格见表5。在60℃士5℃烘干至恒重。用防水粘结剂在试件两顶端各粘结75mm×30mm×（3~5）mm的玻璃片，并与试个平面成直角。待粘结剂固化后，在试件纵轴线处用外径千分尺测量恒重试件长度加两端玻璃片厚度（1），精确至0.001mm。将试件平放在温度为15℃～25℃水中，水面应高出试件约3cm。48h后取出试件，用打干的湿毛巾轻轻擦掉表面水分，在相同测点位置测量试件浸水后的长度（，）。9
JC/T568—2007
8.5.8.2结果计算
浸水48h线膨胀按式（7)计算，精确至0.01mn/m。：fw=
t, -de
式中：
fw——试件浸水48h线膨胀，单位为毫米每米（mm/m）；一恒重试件长度十两玻璃片厚度，单位为毫米（mm）；1.—浸水后试件长度十两玻璃片厚度，单位为毫米（mm）；de一-试件两端玻璃片厚度，单位为毫米（mm）。计算5个试件的算术平均值，精确至0.01mm/m。8.5.9泛霜试验
8.5.9.1试验步骤
将试件背面置于浸水的砂面上，方法同8.5.7.1。经72h后取出试件，自然风干。在光照充足的条件下，距试件0.5m观察试件正面有无白色盐析现象。8.5.9.2结果评定
若用肉眼观察表面无明显白色盐析现象，而用手指抹擦试件表面，有白色析出物时，视为轻度泛霜；若明显可见有白色析出物时，视为泛霜试验不合格。8.5.10耐磨性
耐磨性试验按GB/T12988规定进行。9检验规则
出厂检验
氯氮氧镁水泥板块出厂检验项目见表6。表6
产品分类
检验项目
9.2型式检验
天棚板
尺寸允许偏差
平整度
直角偏离度
出厂含水率
单位面积质量
断裂荷载
内隔墙板
尺寸允许偏差
直角偏离度
出厂含水率
单位面积质量
浸水24h抗折强度
泛霜试验
地板块
尺寸允许偏差
平整度
浸水24b抗折强度bzxZ.net
受潮变形
泛霜试验
氯氧镁水泥板块型式检验项目除表6规定得出厂检验项目外，还应包括表7所列项目。表7
产品分类
检验项目
天棚板
吸水率
变潮挠度
泛霜试验
内隔墙板
吸水率
浸水24h线膨胀
地板块
吸水率
耐磨性
