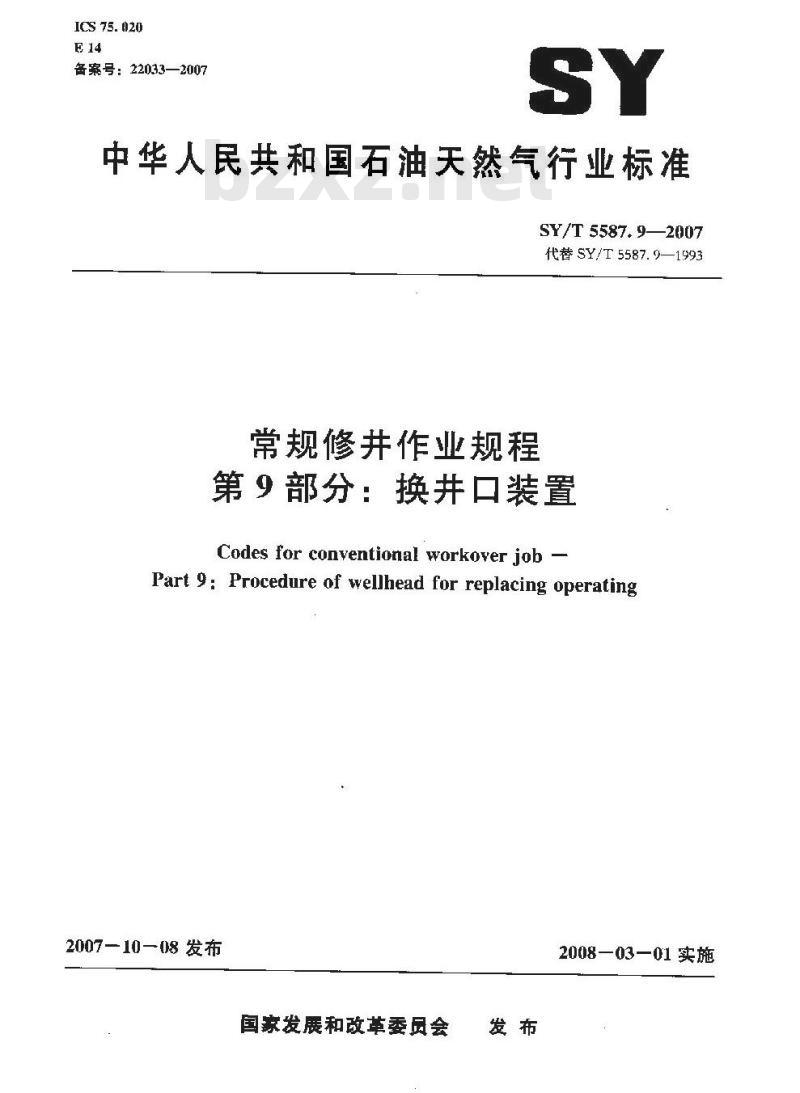

【石油天然气行业标准(SY)】 常规修井作业规程 第9部分：换井口装置

ICS 75. 020
备案号：22033—2007
中华人民共和国石油天然气行业标准SY/T 5587.9—2007
代替SY/T5587.9—1993
常规修井作业规程
第9部分：换井口装置
Codes for conventional workover job -Part 9: Procedure of wellhead for replacing operating2007-10—08发布
国家发展和改革委员会
2008—0301实施

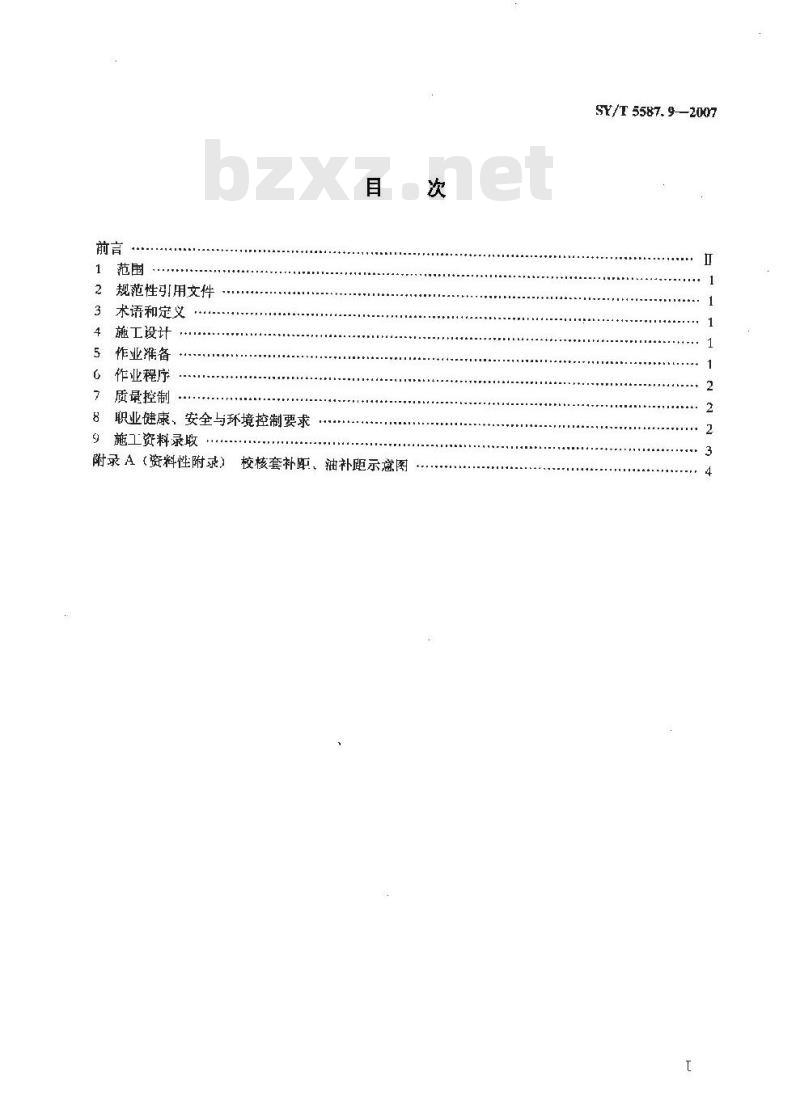

规范性引用文件
术语和定义
施工设计
作业痛备
作业程序
质最控制
8职业健康，安全与环境控制要求施工资料录取
附录A（资料性附录）
校核套补距、油补距示熹图
SX/T 5587.9——2007
SY/T 5587.9--2007

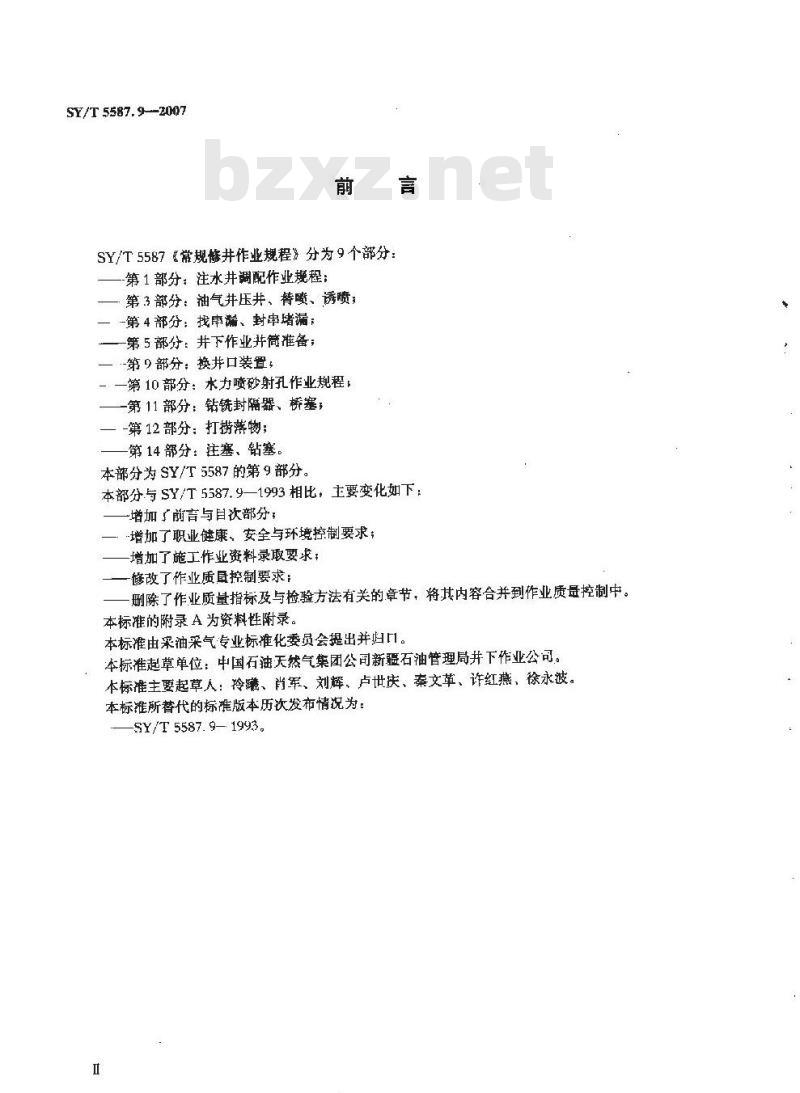

SY/T5587《常规赚井作业规程》分为9个部分：-第1部分：注水井调配作业巍程：第3部分：油气井压井、替喷、诱喷；一-第4部分：找端、封串堵漏：一第5部分：并下作业并筒准备；二”-第9部分：换井口装置，
一一第10部分：水力喷砂射孔作业规程一第11部分：钻铣封隔器、桥塞，二-第12部分：打捞落物；
第14部分：注塞、钻塞。
本部分为SY/T5587的第9部分。
本部分与SY/T5587.9—1993相比，主要变化如下：增加了前言与目次部分，
增加了职业链康、安全与环境控制要求；增加了施工作业资料录取要求：-修改了作业质量控制要求：
删除了作业质量指标及与检验方法有关的章节，将其内容合并到作业质量控制中。本标准的附录A为资料性附录。
本标准由采油采气专业标准化委员会提出并归[1。本标准起草单位：中国石油天然气集团公司新疆石油管理局井下作业公司。本标准主要起草人：冷、肖军、刘辉、卢世庆、秦文革、许红燕、徐永波。本标准所替代的标准版本历次发布情况为：-SY/T 5587. 9- 1993.

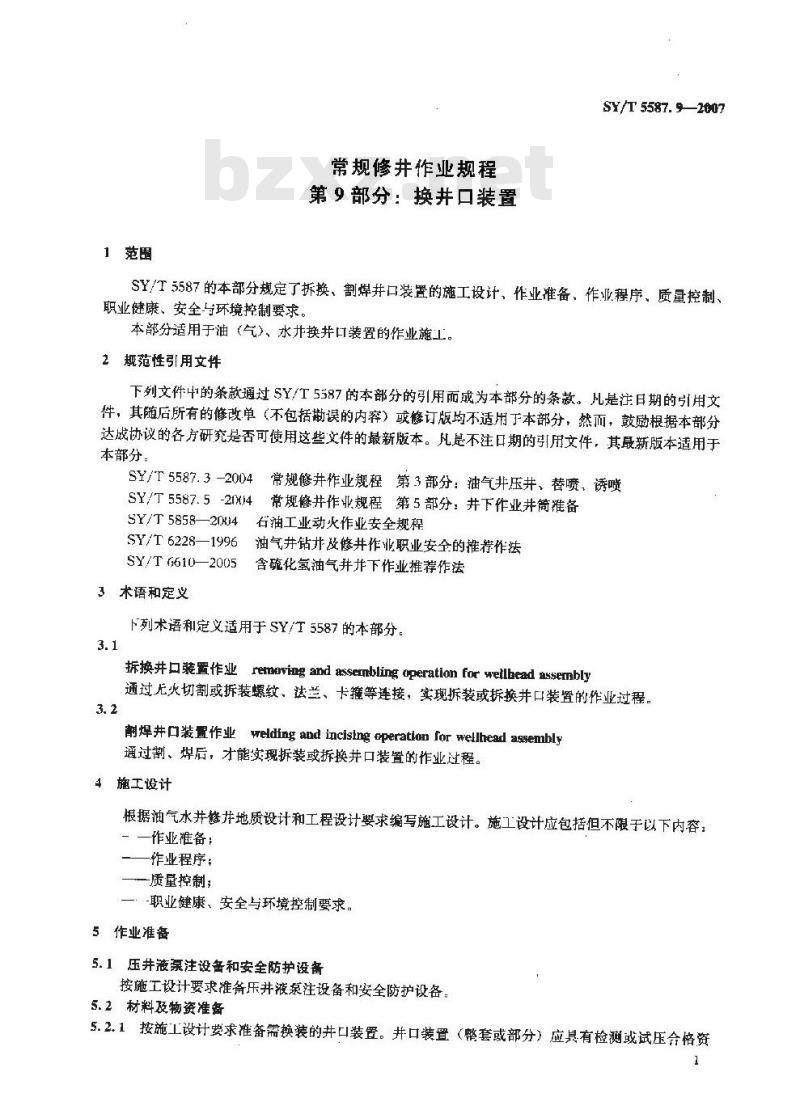

1范围
常规修井作业规程
第9部分：换井口装置下载标准就来标准下载网
SY/T 5587. 92007
SY/T5587的本部分规定了拆换、割焊井口装置的施工设计、作业准备、作业程序、质量控制、职业健康、安全与环境控制要求。本部分适用于油（气），水换井口装置的作业施工。2规范性引用文件
下列文件中的条款通过SY/T5587的本部分的引用而成为本部分的条款。儿是注日期的引用文件，其随后所有的修改单（不包括勘误的内穿）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注口期的引用文件，其最新版本适用于本部分。
SY/T5587.3-2004常规修井作业规程第3部分：油气井压井、替喷，诱喷SY/T5587.5-2IX.4常规修井作业规程第5部分：并下作业井筒准备SY/T5858—204右油工业动火作业安全规程SY/T6228—1996油气井钻并及修井作业职业安全的推荐作法SY/Tr610—2005含硫化氢油气井井下作业推荐作法3术语和定义
下列术语和定义适用于SY/T5587的本部分。3.1
拆换井口装置作业 remving and assenbling operation for welbead assembly通过无火切割或拆装螺纹、法兰、卡箍等连接，实现拆装或拆换井口装置的作业过程。3.2
副焊井口装置作业welding and incising operatlon for welhead assembly通过割、焊后，才能实现拆装或拆换井口装置的作业过程。4施工设计
根据油气水井煞并地质设计和工程设计娶求编写施工设计。施工设计应包括但不限于以下内容：一作业准备：
作业程序；
质量控制；
一-职业健康、安全与环境控制要求。5作业准备
5.1压井液泵注设备和安全防护设备按施工设计要求准备压井液泵注设备和安全防护设备。5.2材料及物资准备
5.2.1按施工设计要求准备需换装的井口装置。并口装置（整套或部分）应具有检测或试压合格资1
SY/T5587.9—2007
5.2.2按施工设计要求准备符合性能，数量要求的修井液。5.2.3按施工设计要求准备封堵工具或注塞材料。5.2.4按施工设计要求现场配备相应的割、焊设备和材料。5.2.5施工设计要求的其他材料。5.3井筒准备
5.3.1压井应符合SY/T5587.32004中3.2，5.1，6.2的规定，井筒内无油、气、水外溢现象。5.3.2换装并口装置时，向井筒内灌注修井液，使井筒保持稳定，并能够满足换井口装置施工设计要求。
5.3.3采用封堵工具（或注寒材料）封堵换装并口装置，应对封堵效果进行检验。5.4操作空间
并口周围具备换井口装置的操作空间：便于人员操作、撤离，6作业程序
6.1拆换井口装置程序
6.1.1检查、丈量，并记录新换井口装置的规格、型号及有关数据。6.1.2并筒准备完成后，拆换井口装置。6.1.3重新校核套补距和油补距。6.1.4清理井口周围杂物
6.1.5更换后的井口装置应根据施工设计要求进行通井、试压6.2割焊井口装置程序
6.2.1并筒准备完成后，用割、焊的方法和要求割去原井口装置，再焊上新井口装置。6.2.2重新校核套补距和油补距。6.2.3清理井口周围杂物。
6.2.4割、焊后的新并口装置应根据施工设计要求进行通井、试压。7质量控制
7.1换装后的并口装置与其连接的套管保持同轴，同轴度允许误差为土2°，偏心距误差不大于2mm。
7.2手轮方向应符合设计要求。
7.3并口螺栓受力应均匀，螺栓两端倒角底面应高于螺母平面。7.4换装井口装置后，按SY/T5587.5—2004中3.3.8，4.5要求进行通并。7.5换井口装置后，应进行压力密封试验，试验压力符合施工设计规定，但最高值不高于套管抗内压强度和井口装置工作压力两者最小值的70%。用清水试压，经30min，压降不大于0.5MPa为合格。气井换井口装置后要进行气密实验。7.6套补距、油补距校核允许误差为土2mm。校核方法参见附录A。8职业健康、安全与环境控制要求8.1现场施工人员的职业安全要求应符合SY/T62281996中第7章、第21章的规定。8.2动火施工应符合SY/T5858一2004中第7章、第8章的规定。8.3换装并口装置时，光线符合作业要求。8.4对有毒有害气体进行监测与防护时，执行SY/T6610一2005中第10章的规定。8.5施工中的工业废弃物应回收处理。2
施工资料录取
数据资料应收集齐全，并记录准确，包括：a）换装后井口装置的规格、型号。b）换装井口装置后：套管法兰增高或降低的高度及套补距、油补距。c）对新井口装置焊口的检验情况，包括：1）试压介质：
2）试压数据；
3）试压时间、稳压时间：
4）压降情况和井口装置密封效果。SY/T 5587.9—2007
SY/T 5587. 92007
A.1套补距、油补距示意图
附崇A
(资料性附录)
校核衰补距，油补距示意图
套补距、油补距示意图见图A.1.。1—钻盘补心面，2一油管头；3套管头注：L---新焊套管至查管法兰上平面的距离：L>一割太原套管套管法兰上平面的距离；Ls--新焊套管法兰面至四通或二通上平面的距离；H,一校核后的油补距；
H2--校核后的套补距。
图A.1套补距、油补距示意图
A2油补距、套补距的校核公式
A.2.1、汕补距的校核公式见式（A.1)：H, =H,· La
A.2.2套补距的校核公式见式（A.2)；Hz=h+ (L,-L,)
式中：
原套补距
注：L,可L2有太于、等丁、小于三种情说。SY/T5587.9—2007
中华人民共和国
石油天然气行业标准
常规修井作业规程
第9部分：换井口装置
SY/T5587.9—2007
油工业出版杜出版
（北京安定门外安华里二区一号楼）石油工业出版社印刷厂排版印剧新华书店北京发行所发行
880×1230毫米1h开本0.75印张17千字印1--20002008年3月北京第1版 2008年3月北京第1次印刷书号，155021·6065定价：8.00元版权专有不得翻印
Z00Z-6*L8SS L/S
