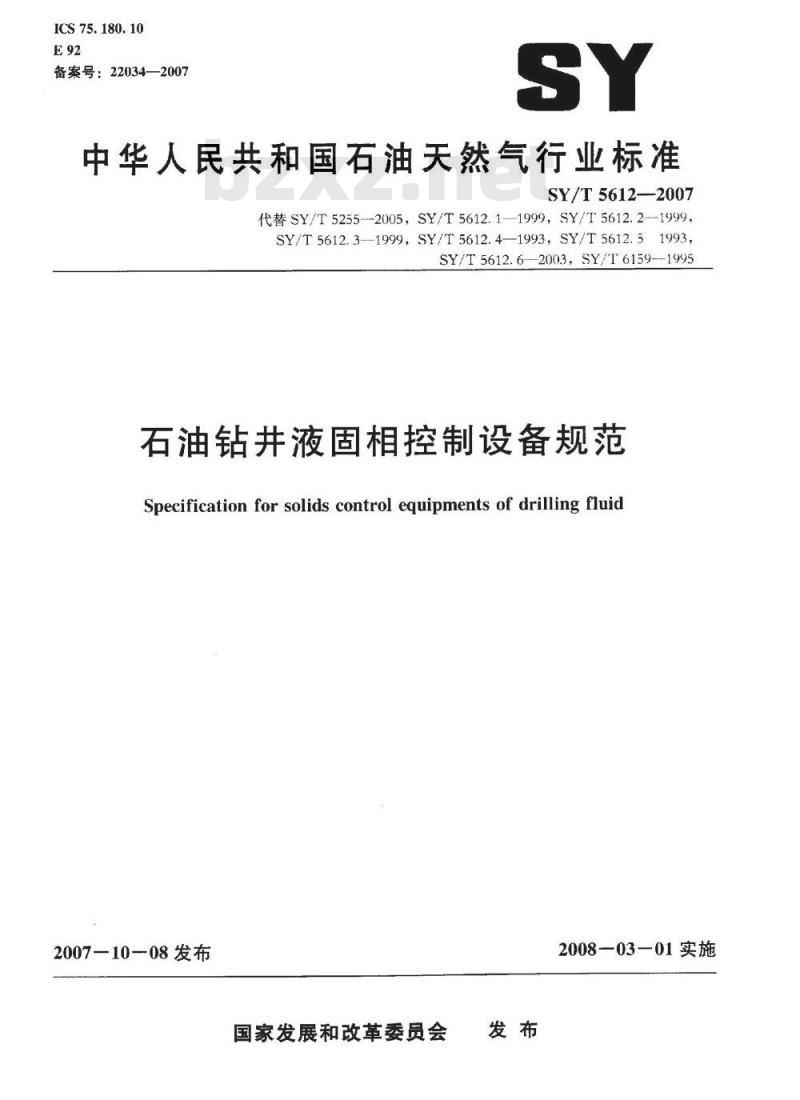

【石油天然气行业标准(SY)】 石油钻井液固相控制设备规范

ICS75.180.10
备案号：22034—2007
中华人民共和国石油天然气行业标准SY/T5612--2007
代替SY/T5255--2005，SY/T5612.1—1999，SY/T5612.2-1999,SY/T5612.3—1999,SY/T5612.4—1993，SY/T5612.51993,SY/T5612.6—2003，SY/T6159--1995石油钻井液固相控制设备规范
Specification for solids control equipments of drilling fluid2007—10—08发布
国家发展和改革委员会
2008—03—01实施

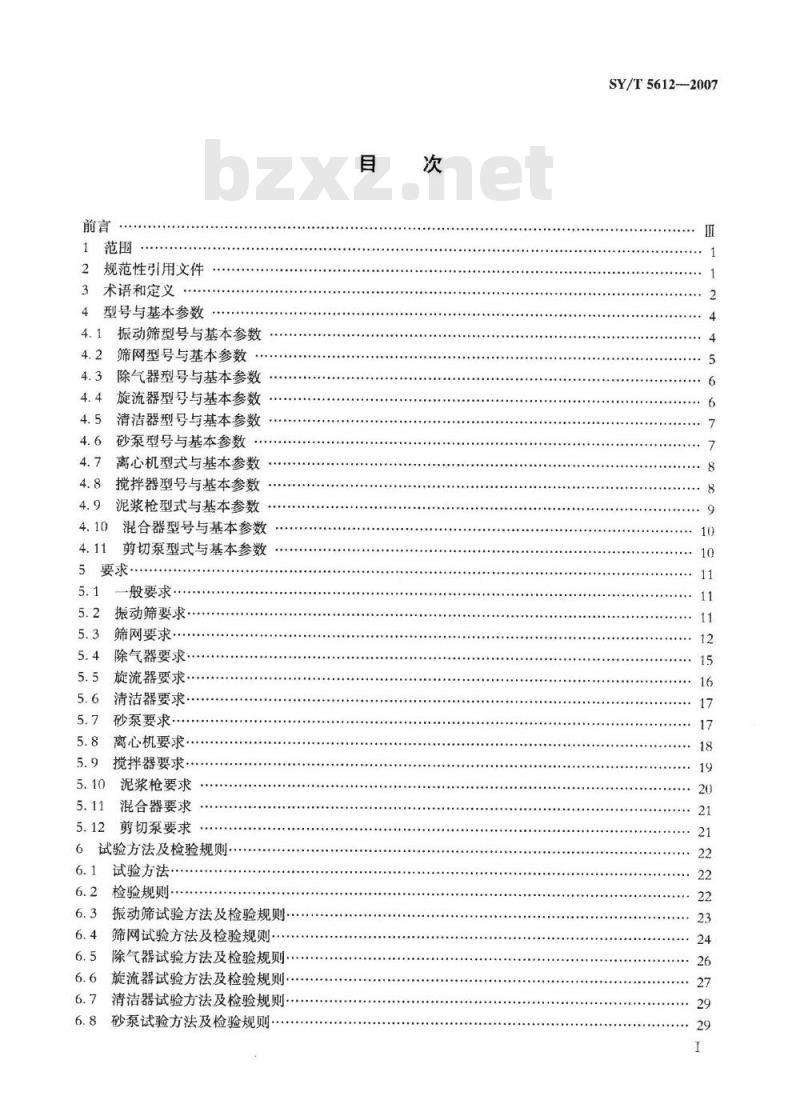

2规范性引用文件
术语和定义
4型号与基本参数
4.1振动筛型号与基本参数
筛网型号与基本参数
除气器型号与基本参数
旋流器型号与基本参数
清洁器型号与基本参数
砂泵型号与基本参数
离心机型式与基本参数
搅拌器型号与基本参数
泥浆枪型式与基本参数
混合器型号与基本参数
剪切泵型式与基本参数
5要求
一般要求….
5.2振动筛要求
筛网要求…
除气器要求
旋流器要求
清洁器要求
砂泵要求
离心机要求，
搅拌器要求
泥浆枪要求
混合器要求
剪切泵要求
6试验方法及检验规则
6.1试验方法
检验规则·
6.3振动筛试验方法及检验规则
6.4筛网试验方法及检验规则
6.5除气器试验方法及检验规则.6.6旋流器试验方法及检验规则
6.7清洁器试验方法及检验规则
砂泵试验方法及检验规则
SY/T56122007
SY/T5612—2007

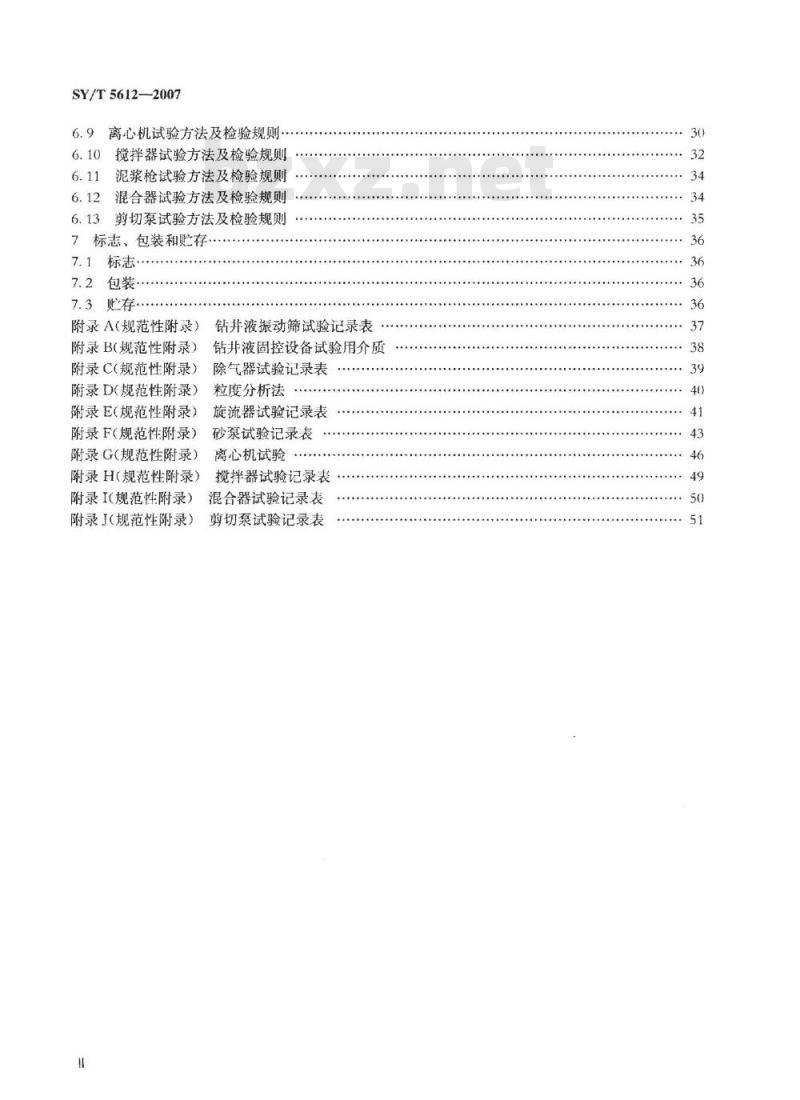

6.9离心机试验方法及检验规则·6.10搅拌器试验方法及检验规则6.11泥浆枪试验方法及检验规则6.12混合器试验方法及检验规则6.13剪切泵试验方法及检验规则7标志、包装和贮存，
7.1标志
7.2包装
7.3贯存
附录A（规范性附录）
附录B（规范性附录）
附录C(规范性附录)
附录D（规范性附录）
附录E（规范性附录）
附录F（规范性附录）
附录G（规范性附录）
附录H(规范性附录）
附录I（规范性附录）
附录J（规范性附录）
钻井液振动筛试验记录表
钻井液固控设备试验用介质
除气器试验记录表
粒度分析法
旋流器试验记录表
砂泵试验记录表
离心机试验
搅拌器试验记录表
混合器试验记录表
剪切泵试验记录表
SY/T5612-2007

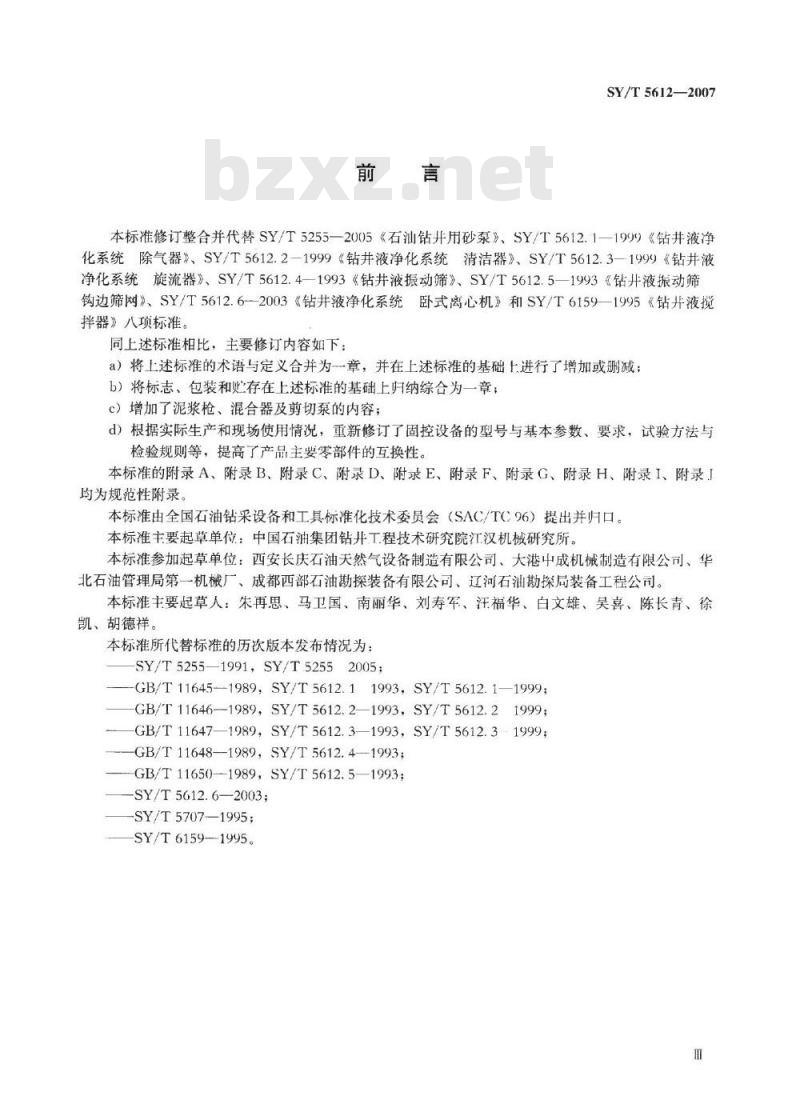

本标准修订整合并代替SY/T5255—2005《石汕钻用砂泵》、SY/T5612.1—1999《钻井液净化系统除气器》、SY/T5612.2—1999《钻井液净化系统清洁器》、SY/T5612.3-1999《钻井液净化系统旋流器》、SY/T5612.4—1993《钻井液振动筛》、SY/T5612.5一1993《钻升液振动筛钩边筛网》、SY/T5612.6-2003《钻井液净化系统卧式离心机》和SY/T61591995《钻并液搅拌器》八项标准。
同上述标准相比，主要修订内容如下：a）将上述标准的术语与定义合并为一章，并在上述标准的基础上进行了增加或删减；b）将标志、包装和些存在上述标准的基础上归纳综合为一章；c）增加了泥浆枪、混合器及剪切泵的内容；d）根据实际生产和现场使用情况，重新修订了固控设备的型号与基本参数、要求，试验方法与检验规则等，提高了产品主要零部件的互换性。本标准的附录A、附录B、附录C、附录D、附录E、附录F、附录G、附录H、附录I、附录J均为规范性附录。
本标准由全国石油钻采设备和工具标准化技术委员会（SAC/TC96）提出并归口。本标准主要起草单位：中国石油集团钻井工程技术研究院江汉机械研究所。本标准参加起草单位：西安长庆石油天然气设备制造有限公司、大港中成机械制造有限公司、华北石油管理局第一机械厂、成都西部石油勘探装备有限公司、辽河石油勘探局装备工程公司。本标准主要起草人：朱再思、马卫国、南丽华、刘寿军、汪福华、白文雄、吴喜、陈长青、徐凯、胡德祥。
本标准所代替标准的历次版本发布情况为：SY/T5255—1991.SY/T52552005；-GB/T11645-1989，SY/T5612.11993，SY/T5612.1—1999GB/T11646--1989，SY/T5612.2—1993，SY/T5612.21999;GB/T11647—1989，SY/T5612.3—1993，SY/T5612.31999;—GB/T11648—1989，SY/T5612.4—1993;—GB/T11650—1989，SY/T5612.5—1993;—-SY/T5612.6—2003；
—SY/T5707-1995
—SY/T6159--1995。

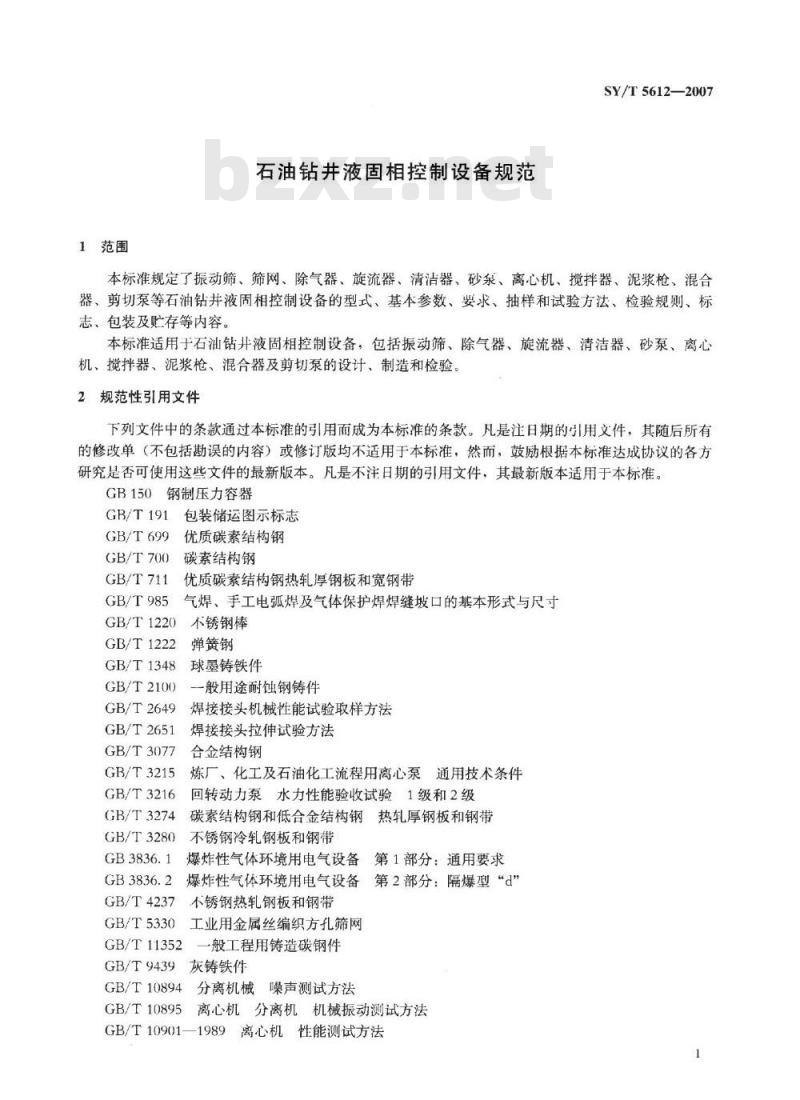

1范围
石油钻井液固相控制设备规范
SY/T5612—2007
本标准规定了振动筛、筛网、除气器、旋流器、清洁器、砂泵、离心机、搅拌器、泥浆枪、混合器、剪切泵等石油钻井液固相控制设备的型式、基本参数、要求、抽样和试验方法、检验规则、标志、包装及贮存等内容。
本标准适用于石汕钻井液固相控制设备，包括振动筛、除气器、旋流器、清洁器、砂泵、离心机、搅拌器、泥浆枪、混合器及剪切泵的设计、制造和检验。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用义件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB150
钢制压力容器
GB/T191
包装储运图示标志
GB/T699
GB/T700
GB/T711
GB/T985
GB/T1220
GB/T1222
GB/T1348
GB/T2100
GB/T2649
GB/T2651
GB/T3077
GB/T3215
GB/T3216
GB/T3274
GB/T3280
GB/T4237
GB/T5330
优质碳素结构钢
碳素结构钢
优质碳素结构钢热轧厚钢板和宽钢带气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸不锈钢棒
弹簧钢
球墨铸铁件
一般用途耐蚀钢铸件
焊接接头机械性能试验取样方法焊接接头拉伸试验方法
合金结构钢
炼厂、化工及石油化工流程用离心泵通用技术条件回转动力泵水力性能验收试验1级和2级碳素结构钢和低合金结构钢热轧厚钢板和钢带不锈钢冷轧钢板和钢带
爆炸性气体环境用电气设备第1部分：通用要求爆炸性气体环境用电气设备第2部分：隔爆型“d”不锈钢热轧钢板和钢带
工业用金属丝编织方孔筛网
GB/T11352
一般工程用铸造碳钢件
灰铸铁件
GB/T9439
GB/T10894
GB/T 10895
分离机械
噪声测试方法
离心机分离机机械振动测试方法GB/T10901—1989
离心机性能测试方法
SY/T5612—2007
GB/T 11352
一般工程用铸造碳钢件
钢质模锻件通用技术条件
GB/T12361
焊接质量要求金属材料的熔化焊GB/T 12467
GB/T13006
离心泵、混流泵和轴流泵汽蚀余量GB/T13306标牌
GB/T 13384
机电产品包装通用技术条件
GB/T 17241. 6
GB/T 17241.7
整体铸铁管法兰
铸铁管法兰技术条件
锤上自由锻件通用技术条件
JB/T4385.1
JB/T5994
装配通用技术要求
JB/T9095-1999离心机、分离机锻焊件常规无损探伤技术规范切削加工通用工艺守则
JB/T9168
SY/T6614—2005钻井液振动筛筛布标识推荐作法（APIRPBE：1993，IDT）3术语和定义
下列术语和定义适用于本标准。3.1
振动筛shale shaker
利用振动筛分离原理进行固一液相分离的装置，由底座、激振器、筛箱、筛网、隔振弹簧等构成。3.2
振幅amplitude
筛箱上某一点在振动时移动的最大距离。做圆周运动时，振幅是圆周的直径；做直线或椭圆运动时，振幅是其长轴。
振动筛处理量mudcapacityof shaleshaker在规定的实验条件下，振动筛允许的最大流量。它是多变量（如振动筛振型、激振参数以及钻井液性能等）的函数。
抛掷指数Dthrowingindex
抛掷指数表示加速度幅值与重力加速度在垂直筛面方向的分量之比。如果考虑质量，则是垂直筛面方向的抛离力与阻止抛离力之比。当筛面呈水平布置，α=0，则抛掷指数就是筛面垂直加速度，是g的倍数，通称g-force。
目mesh
筛网上25.4mm（1in）长度内开孔的数量，计数时从钢丝中心向两个方向计数3.6
vacuumdegasser
真空式除气器
利用真空原理除气的除气器。
atmospheredegasser
常压式除气器
在常压条件下除气的除气器。
degassing efficiency
除气效率
被除气器除掉的气体量与侵入钻并液中的气体量的比值。旋流器hydroclone
利用旋流离心沉降原理进行钻并液固一液相分离的装置。3.10
旋流器标称直径
nominal diameterofthecyclone旋流器圆柱简的内径。
Dso中分点Dso mid point
旋流器的分离效率为50%的固相颗粒的大小。3.12
除砂器desander
标称直径为150mm~300mm的旋流器。3.13
除泥器desilter
标称直径为100mm~150mm的旋流器。3.14
微型旋流器
microclone
标称直径小于或等于50mm的旋流器。3.15
砂泵sandpump
输送钻井液的一种专用离心泵。3.16
汽蚀余量netpositivesuctionhight（NPSH）SY/T5612—2007
砂泵入口总水头加上相应大气压力的水头减去相应于汽化压力的水头，符号为NPSH，单位为米(m)。
必需汽蚀余量（NPSH)
对于给定的砂泵，在给定转速和流量下应具有的汽蚀余量，符号为（NPSH)，单位为米（m）。3.18
临界汽蚀余量（NPSH)。
通过汽蚀试验测得的NPSH临界值，符号为（NPSH)。，单位为米（m）。3.19
固控用离心机centrifuge
利用离心沉降原理及螺旋卸料机构，进行钻井液固一液相分离或分级的设备。3.20
分离因数G-force
离心机在运行过程中产生的离心加速度和重力加速度的比值。3.21
搅拌器agitator
通过叶轮的搅拌，使钻井液中的固相颗粒悬浮，避免沉降的种搅拌装置。3.22
泥浆枪mudgun
SY/T5612-2007
利用高速射流搅拌泥浆的液力搅拌器。3.23
混合器mixer
将钻井液材料通过混合加入钻井液中的一种配液装置3.24
剪切泵shearpump
利用流体剪切原理，使高分子增粘剂快速溶于钻井液的一种复合叶轮泵。4型号与基本参数
型号编制采用汉语拼音字母和阿拉伯数字两种符号。4.1振动筛型号与基本参数
4.1.1振动筛的振动型式
振动筛的振动型式分四种：
a）普通椭圆振动筛：工作时筛箱做椭圆运动，并绕质心做俯仰运动。b）圆振动筛：工作时筛箱做圆轨迹运动。c）直线振动筛：工作时筛箱做直线轨迹运动。d）平动椭圆振动筛：工作时筛箱做平动椭圆轨迹运动。4.1.2振动筛的组合型式
振动筛的组合型式分三种：
a）单筛：台振动筛单独工作。
b）双联筛：两台振动筛并列安装在同一底座上，可同时处理钻井液。c）多联筛：三台或三台以上振动筛并列安装在同一底座上，可同时处理钻井液。4.1.3振动筛筛网的布置型式
振动筛筛网的布置型式分三种：a）单层筛：筛箱上有一个筛面，b）双层筛：筛箱上有上下两个筛面，且两筛面之间有一定的距离。c）叠层筛：筛箱上有两个上下交错的筛面。4.1.4振动筛的型号表示方法
振动筛的型号表示方法如下：
7S/0X0-0
修改或变形设计序号，用1，-2，3，表示筛网布置型式：单层省略，双层为2，叠层为3组合型式：单筛省略或为1，双联筛为2，多联筛为振动筛的数量振动型式：普通椭圆为T，圆为Y，直线为Z，平动椭圆为PT振动筛代号
注：筛网层数为双层或叠层时，振动筛组合型式单层1不能省略。示例1：ZS/PT1×2-4表示平动椭圆振动筛第四代产品，其中振动筛组合型式为单筛，筛网层数为双层筛示例2：ZS/Z2-4表示直线振动筛第四代产品，其中振动筛组合型式为双联筛，筛网层数为单层筛。4.1.5筛箱规格
可用处理钻井液的筛箱尺寸，本标准只规定筛箱的内宽度尺寸系列，长度尺寸根据筛箱的具体结构而确定。宽度系列尺寸见表1。4
筛箱内宽度尺寸
4.2筛网型号与基本参数
4.2.1筛网的结构型式
表1筛箱内宽度尺寸系列
SY/T5612—2007
单位为毫米
筛网的结构型式根据安装型式可分为两大类：钩边筛网和框架筛网。钩边筛网是通过钩条将筛网绷紧在振动筛筛箱上，分纵向绷紧和横向绷紧两种；框架筛网是通过楔块或压紧装置将筛网安装在振动筛筛箱上。
4.2.1.1钩边筛网的结构型式分三种：a）单层筛网：只有一层筛网通过制造钩边而形成。b）叠层筛网：背衬为目数较小的筛网，由粘结剂将筛分层和支撑层粘结在一起通过制造钩边而形成。c）衬板筛网：分为平板筛网和波浪筛网。平板筛网：背衬为刚性孔板或薄钢板条框，出粘结剂将筛网和背衬粘结在一起通过制造钩边而形成
波浪筛网：背衬为刚性孔板或薄钢板条框，筛网制成波浪形状由粘结剂将筛网和背衬粘结在一起通过制造钩边而形成。4.2.1.2框架筛网的结构型式分两种：a）框架平面网：背衬为厚度较大的钢框架结构，由粘结剂将筛网和框架背衬粘结在一起，筛网为平面状。
b）框架波浪网：背衬为厚度较大的钢框架结构，筛网制成波浪形状由粘结剂将筛网和背衬粘结在一起，筛网为波浪状。
4.2.2筛网的型号表示方法
4.2.2.1钩边筛网的型号表示方法如下：GS/OO-OXO
筛网尺寸：长×宽（mm）
筛分层筛网目数
钩边方向：纵向为7，横向为H
钩边筛网的结构型式：单层省略，叠层为D，平板为P，波浪为B钩边筛网代号
示例1：GS/720-1750×600表示是单层钩边筛网，纵向钩边，20日，长×宽为1750mm×600mm的钩边筛网。示例2：GS/PH80-1050×700表示是平板钩边筛网，横向钩边，80日，长×宽为1050mm×700mm平板钩边筛网示例3：GS/BH100－1050×700表示是波浪钩边筛网，横向钩边，100目，长×宽为1050mm×7Xmm波浪钩边筛网。4.2.2.2框架筛网的型号表示方法如下：KS/OO-OXO
筛网尺寸：长×宽（mm）
筛分层筛网目数
框架筛网结构型式：平面省略，波浪为B框架筛网代号
示例1：KS/60-1250×635表示是框架平面筛网，60日，长×宽为1250mm×635mm的框架平面筛网。示例2：KS/B80-1250×635表示是框架波浪筛网，80目，长×宽为1250mm×635mm的框架波浪筛网。5
SY/T5612-—2007
4.3除气器型号与基本参数
4.3.1除气器的分类
a）除气器按其工作原理可分为真空式除气器和常压式除气器两类。b）除气器按其排液原理可分为射流（抽吸）式和离心（加压）式两类。4.3.2除气器型号表示方法
除气器的型号按如下方法表示：0/0-0
修改或变形设计序号，用1，2，3，表示主参数：用每小时钻井液处理量表示，单位为立方米每小时（m/h）产品代号：常压式用CCQ表示，真空射流式用ZSCQ表示，真空离心式用ZL(Q表示示例1：ZLCQ240表示是真空离心式除气器，钻井液处理量为240m*/h。示例2：CCQ240表示是常压式除气器，钻井液处理量为240m/h。4.3.3除气器基本参数
除气器的基本参数应符合表2的规定。表2除气器的基本参数
真空射流式
真空离心式
常压式
标称处理量，m/h
4.4旋流器型号与基本参数
4.4.1旋流器型号表示方法
旋流器的型号表示方法如下：
0/0X□-0
ZSCQ120
ZLCQ120
CCQ120
100~150下载标准就来标准下载网
ZSCQ180
ZLCQ180
CCQ180
160~200
修改或变形设计序号，用1，2，3，..表示旋流器数量，用1，2，3，*表示旋流器标称直径，单位为毫米（mm）ZSCQ240
ZLCQ240
CCQ240
210~260
ZSCQ300
ZLCQ300
CCQ300
280~340
旋流器代号：除砂器用CS表示，除泥器用CN表示，微型旋流器用WX表示4.4.2旋流器基本参数
旋流器的基本参数应符合表3的规定。表3旋流器的基本参数
分离粒度：um
旋流器标称直径D，mm
圆锥简锥度α，（）
处理量\，m/h
额定工作压力，kPa
钻井液密度，g/cm
除砂器
该处理量是T作压力为300kPa时的处理量6
除泥器
200~400
微型旋流器
4.5清洁器型号与基本参数
4.5.1清洁器型号表示方法
清洁器是钻井液旋流器和钻井液细网振动筛的组合体，其型弓表示方法如下：QJ/XO-X0-O
修改或变形设计序号，用1，2，3，……表示除泥旋流器个数，没有则省略
SY/T5612—2007
除泥旋流器标称直径，单位为毫米（m），没有则省略除砂旋流器个数，没有则省略
除砂旋流器标称直径，单位为毫米（mm），没有则省略清洁器代号
4.5.2清洁器基本参数
4.5.2.1清洁器的进口工作压力为200kPa～400kPa。4.5.2.2清洁器的处理量为各个钻并液旋流器的处理量之和。4.5.2.3清洁器所用振动筛筛网的目数为120目～180目。4.6砂泵型号与基本参数
4.6.1砂泵的型式
砂泵结构型式为单级单吸式，安装方式为卧式和立式。卧式砂泵旋转方向分顺时针和逆时针两种。
4.6.2砂泵的型号表示方法
砂泵型号表示方法如下：
SB/OXOJ-O-D
修改或变形设计序号，用1，2，3，…表示叶轮名义直径，单位为毫米（mm）密封型式：J一机械密封，F一复合密封砂泵排出口直径，单位为毫米（mm）砂泵吸入口直径，单位为毫米（mm）砂泵结构形式：L一立式泵，卧式泵省略砂泵汉语拼音宇母缩写
示例：SB200×150J-330-1表示砂系吸入口直径为200mm，排出口直径为150mm，叶轮名义直径为3.3(lmmm，采用机械密封，一次改型设计的卧式砂泵。4.6.3砂泵基本参数
卧式砂泵和立式砂泵的基本参数应符合表4的规定。表4中型号以卧式砂泵为例，同型号立式砂泵参数相同。表4中基不参数为常温清水时规定点的值。表4砂泵的基本参数
基本型号
SB80X50
SB100X80
SB125×100
SB150X125
SB200X150)
>90~150
>150~200
>200~240
1440~1470
≥63~65
汽蚀余量
轴功率
28.5~37.2
配套电机功率
SY/T 5612-—2007
4.7离心机型式与基本参数
4.7.1离心机型式
石油钻井液固相控制系统用离心机型式是指卧式、沉降型、螺旋卸料离心机。4.7.2离心机型号
石油钻井液固相控制系统用离心机型号编制方法表示如下：LW/O-O O
修改或变形设计序号，用1，2，3表示与分离物料相接触部分材料：N一耐蚀钢，J一金属涂层驱动型式：D一电驱动，BP一变频驱动，Y一液压驱动主参数，用“转鼓大端内径×转鼓工作长度”表示，单位为毫米（mm）卧式沉降型螺旋卸料离心机代号示例：LW355×1257Y-N2表示钻井液固控系统离心机，转鼓大端内径为355mm，转鼓的L作长度为1257mm全液压驱动，转鼓材料为耐蚀钢，为第一次改型设计。4.7.3离心机基本参数
钻并液固相控制系统用离心机的基本参数见表5。表5钻井液固相控制系统用离心机的基本参数转
基本型号
大端内径
最高转速
注：转鼓工作转速应小于0.8倍的最高转速，钻井液密度越大，其工作转速应越低。4.8搅拌器型号与基本参数
4.8.1搅拌器型式
4.8.1.1按电动机的安装方式分为：a）卧式：电动机水平安装。
b）立式：电动机垂直安装。
4.8.1.2按叶轮的基本结构型式分为：a）开启涡轮：叶片直接连接丁轮毂上b）圆盘涡轮：叶片与中间圆盘相连接，中间圆盘再与轮毂相连接。4.8.2搅拌器型号编制方法
搅拌器型号表示方法如下：
最大分离因数
