【冶金行业标准(YB)】 炭素材料内在水分的测定

YB/T1428—1997
本标准此次对原标准下列内容进行了修改。言
本标准增加了五章：范围、引用标准、定义、试样制备、试验报告；原标准增加了盛样容器、干燥箱，调整了加热温度，并补充新内容。自本标准实施之日起，GB1428—78作废。本标准由冶金工业部信息标准研究院提出并归口。本标准起草单位：武汉冶金科技大学。本标准主要起草人：何选明、赵敏伦。本标准1978年首次发布。
中华人民共和国黑色冶金行业标准炭素材料内在水分的测定
Carbon materials--Determination moisture in air-dried sample1范围
YB/T 1428--1997
本标准规定了炭素材料内在水分的定义、仪器和设备、试样制备、测定步骤、结果计算和精密度。本标准适用于石墨制品、炭制品、炭糊和特种石墨制品等各种炭素材料。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。在本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB8170--87数值修约规则
3定义
本标准采用下列定义。
3.1炭素材料的内在水分是指空气干燥试样加热至110℃士2℃时失去的水分。3.2若炭素材料在室温下连续干燥1h后试样的质量变化不超过0.1%，则该试样称为空气干燥试样。4仪器和设备下载标准就来标准下载网
4.1分析天平：感量0.0001g。
4.2干燥箱：带有自动控温装置，内装有鼓风机，并能保持温度在110℃士2℃范围内。4.3干燥器：内装变色硅胶或粒状无水氯化钙。4.4玻璃称量瓶：直径70mm，高30mm～40mm，并带有严密的磨口盖。4.5瓷册：60mL
5试样制备
5.1石墨制品和特种石墨制品试样：试样可以是块样或粉样。块样可以通过锯、、磨或破碎等方式从制品取得。粉样用钻、压碎和研磨的方式从制品取得。5.2炭制品试样：用钻、、锯、压碎等方式从制品取得试样，并粉碎和研磨至全部通过0.20mm的标筛网。
5.3炭糊试样：取粒度小于15mm的炭糊试样不少于1kg。破碎至4mm以下，充分混合，用四分法缩分至约60g后，再全部破碎至通过0.50mm的标准筛网。5.4各试样均需在室温下自然干燥制成空气干燥试样。5.5各试样制备后应立即进行水分测定，如不能立即测定时，应立即将试样保存在磨口瓶中。6测定步骤
6.1用预先干燥并称量过（精确至0.0002g）的称量瓶或瓷血称取试样。石墨制品试样或特种石墨制中华人民共和国冶金工业部1997-08-04批准1997-12-01实施
YB/T 1428--1997

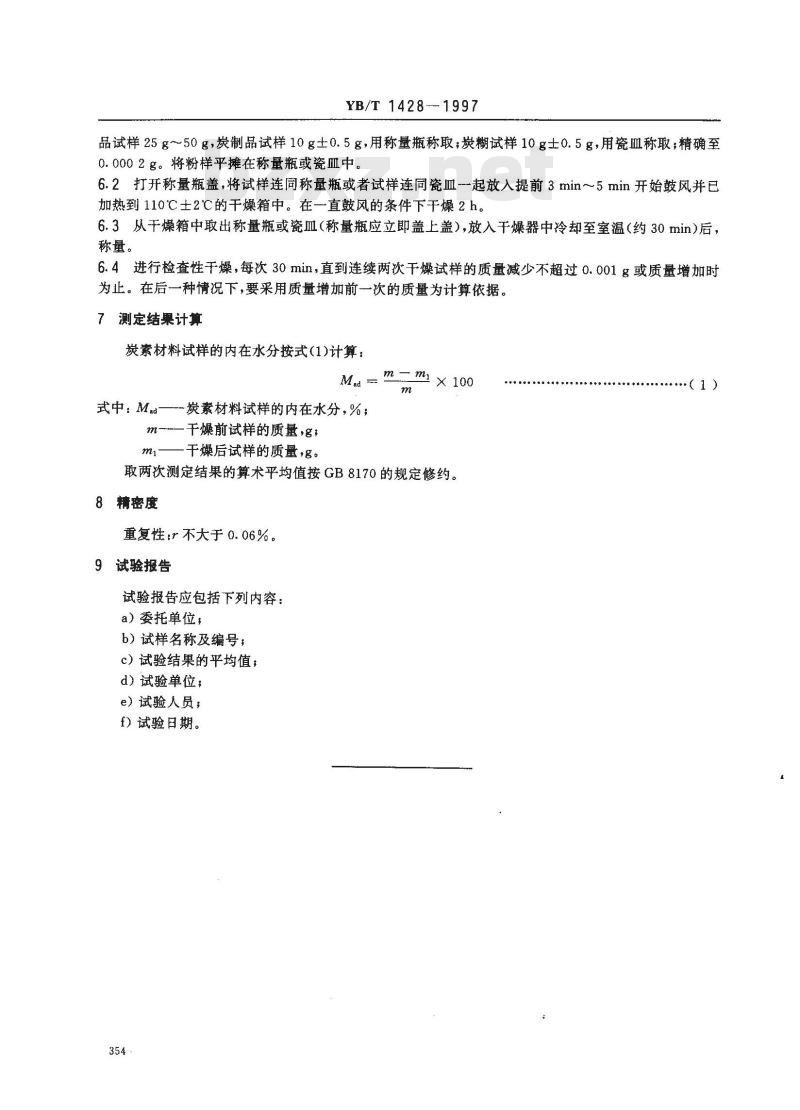

品试样25g～50g，炭制品试样10g士0.5g，用称量瓶称取；炭糊试样10g士0.5g，用瓷血称取；精确至0.0002g。将粉样平摊在称量瓶或瓷血中。6.2打开称量瓶盖，将试样连同称量瓶或者试样连同瓷血一起放入提前3min～5min开始鼓风并已加热到110℃士2℃的干燥箱中。在一直鼓风的条件下干燥2h。6.3从干燥箱中取出称量瓶或瓷血（称量瓶应立即盖上盖），放入干燥器中冷却至室温（约30min)后，称量。
6.4进行检查性干燥，每次30min，直到连续两次干燥试样的质量减少不超过0.001g或质量增加时为止。在后一种情况下,要采用质量增加前一次的质量为计算依据。7测定结果计算
炭素材料试样的内在水分按式(1)计算：mm
式中：Maa—-炭素材料试样的内在水分，%；m——干燥前试样的质量，g，
一干燥后试样的质量，g。
取两次测定结果的算术平均值按GB8170的规定修约。8精密度
重复性：r不大于0.06%。
9试验报告
试验报告应包括下列内容：
a）委托单位，
b）试样名称及编号；
c）试验结果的平均值，
d）试验单位；
e）试验人员；
f）试验日期。
·（1)
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
