【冶金行业标准(YB)】 弹簧钢、工具钢冷轧钢带

ICS 77. 140.50
中华人民共和国黑色治金行业标准YB/T5058—2005
代替YB/T5058—1993
弹簧钢、工具钢冷轧钢带
Cold-rolled spring and tool steel strips2005-07-26 发布
2005-12-01实施
中华人民共和国国家发展和改革委员会发布

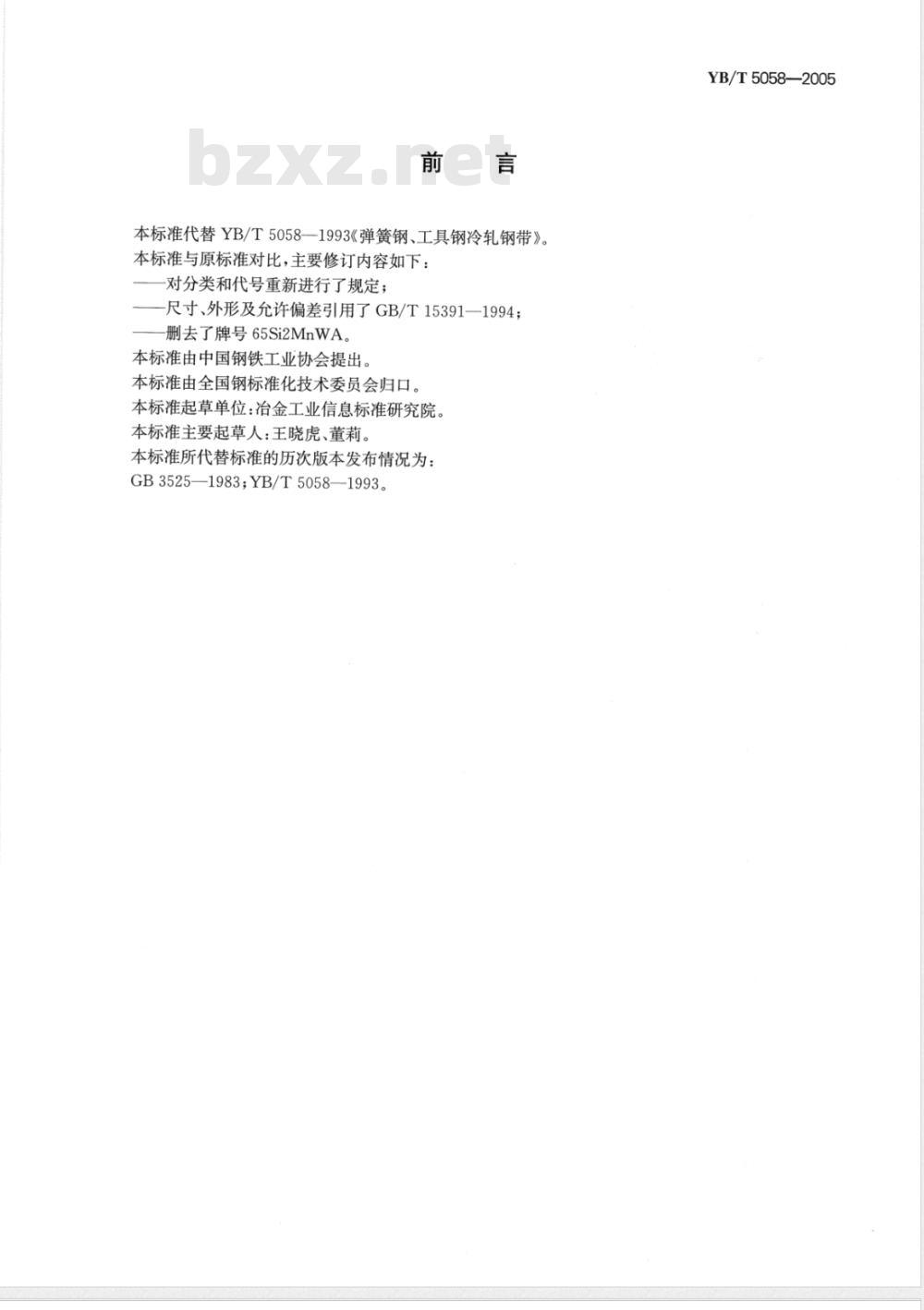

本标准代替YB/T5058—1993《弹簧钢、工具钢冷轧钢带》。本标准与原标准对比，主要修订内容如下：对分类和代号重新进行了规定；—尺寸、外形及允许偏差引用了GB/T15391—1994；删去了牌号65Si2MnWA。
本标准由中国钢铁工业协会提出。本标准由全国钢标准化技术委员会归口。本标准起草单位：冶金工业信息标准研究院。本标准主要起草人：王晓虎、董莉。本标准所代替标准的历次版本发布情况为：GB3525—1983；YB/T5058—1993。YB/T5058—2005

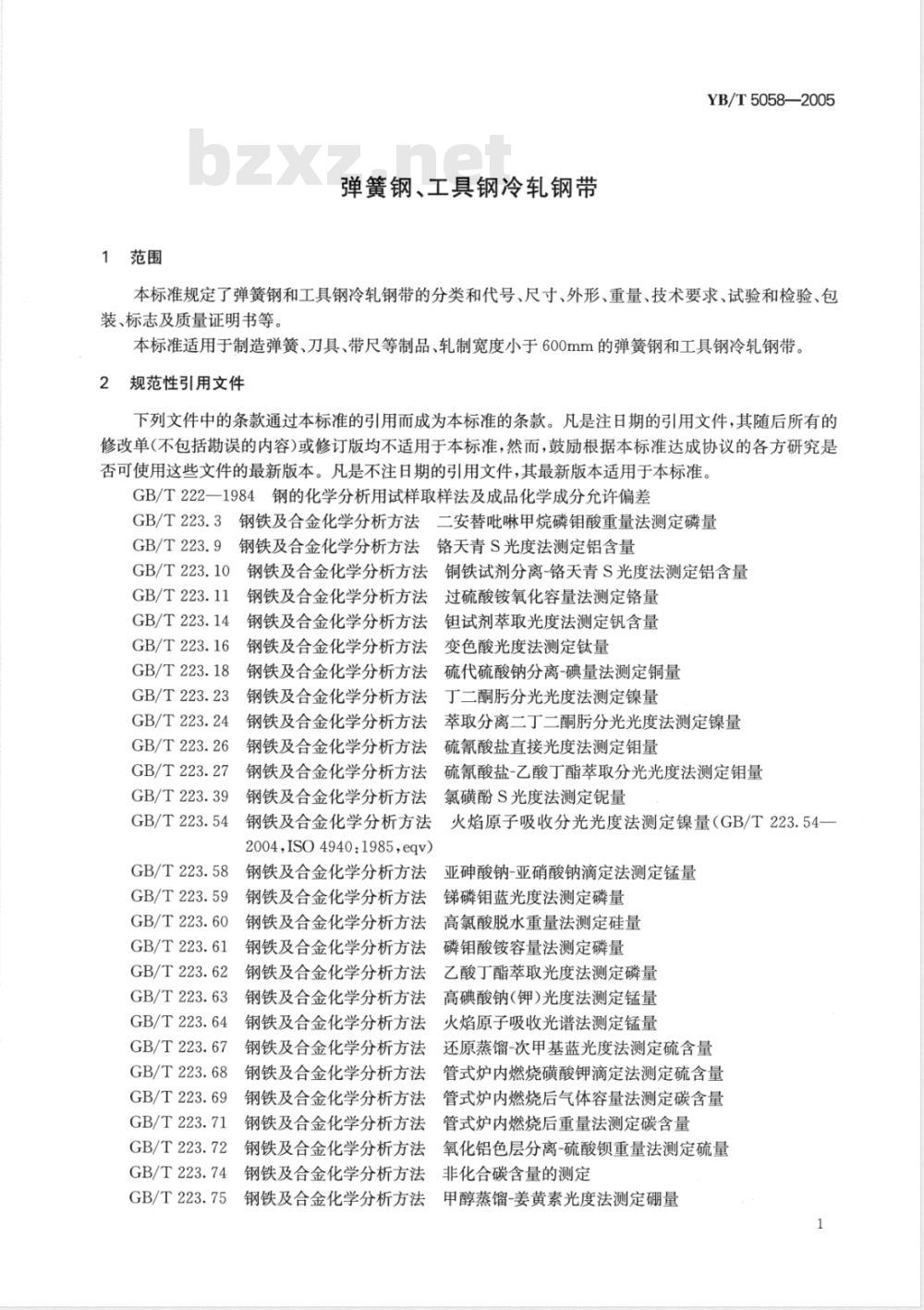

1范围
弹簧钢、工具钢冷轧钢带
YB/T5058—2005
本标准规定了弹簧钢和工具钢冷轧钢带的分类和代号、尺寸、外形、重量、技术要求、试验和检验、包装、标志及质量证明书等。
本标准适用于制造弹簧、刀具、带尺等制品、轧制宽度小于600mm的弹簧钢和工具钢冷轧钢带。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T222一1984钢的化学分析用试样取样法及成品化学成分允许偏差GB/T223.3钢铁及合金化学分析方法二安替吡啉甲烷磷钼酸重量法测定磷量GB/T223.9钢铁及合金化学分析方法铬天青S光度法测定铝含量GB/T223.10
GB/T223.11
GB/T223.14
GB/T223.16
GB/T223.18
GB/T223.23
GB/T223.24
钢铁及合金化学分析方法
铜铁试剂分离-铬天青S光度法测定铝含量钢铁及合金化学分析方法元
过硫酸铵氧化容量法测定铬量
钢铁及合金化学分析方法
钢铁及合金化学分析方法
钢铁及合金化学分析方法
钢铁及合金化学分析方法
钢铁及合金化学分析方法
钢铁及合金化学分析方法
GB/T223.26免费标准bzxz.net
GB/T223.27
GB/T223.39
GB/T223.54
GB/T223.58
GB/T223.59
GB/T223.60
钢铁及合金化学分析方法
钢铁及合金化学分析方法
钢铁及合金化学分析方法
2004,ISO4940:1985,eqv)
钢铁及合金化学分析方法
钢铁及合金化学分析方法
钢铁及合金化学分析方法
GB/T223.61
钢铁及合金化学分析方法
GB/T223.62
GB/T223.63
GB/T223.64
GB/T223.67
GB/T223.68
GB/T223.69
钢铁及合金化学分析方法
钢铁及合金化学分析方法
钢铁及合金化学分析方法
钼试剂萃取光度法测定钒含量
变色酸光度法测定钛量
硫代硫酸钠分离-碘量法测定铜量丁二酮分光光度法测定镍量
萃取分离二丁二酮分光光度法测定镍量硫氰酸盐直接光度法测定钼量
硫氰酸盐-乙酸丁酯萃取分光光度法测定钼量氯磺酚S光度法测定锯量
火焰原子吸收分光光度法测定镍量（GB/T223.54一亚砷酸钠-亚硝酸钠滴定法测定锰量锑磷钼蓝光度法测定磷量
高氯酸脱水重量法测定硅量
磷钼酸铵容量法测定磷量
乙酸丁酯萃取光度法测定磷量
高碘酸钠（钾）光度法测定锰量火焰原子吸收光谱法测定锰量
钢铁及合金化学分析方法
还原蒸馏-次甲基蓝光度法测定硫含量钢铁及合金化学分析方法
管式炉内燃烧磺酸钾滴定法测定硫含量钢铁及合金化学分析方法
管式炉内燃烧后气体容量法测定碳含量GB/T223.71
钢铁及合金化学分析方法
管式炉内燃烧后重量法测定碳含量GB/T223.72
氧化铝色层分离-硫酸钡重量法测定硫量钢铁及合金化学分析方法
GB/T223.74
钢铁及合金化学分析方法
非化合碳含量的测定
钢铁及合金化学分析方法甲醇蒸馏-姜黄素光度法测定硼量GB/T223.75
YB/T5058—2005

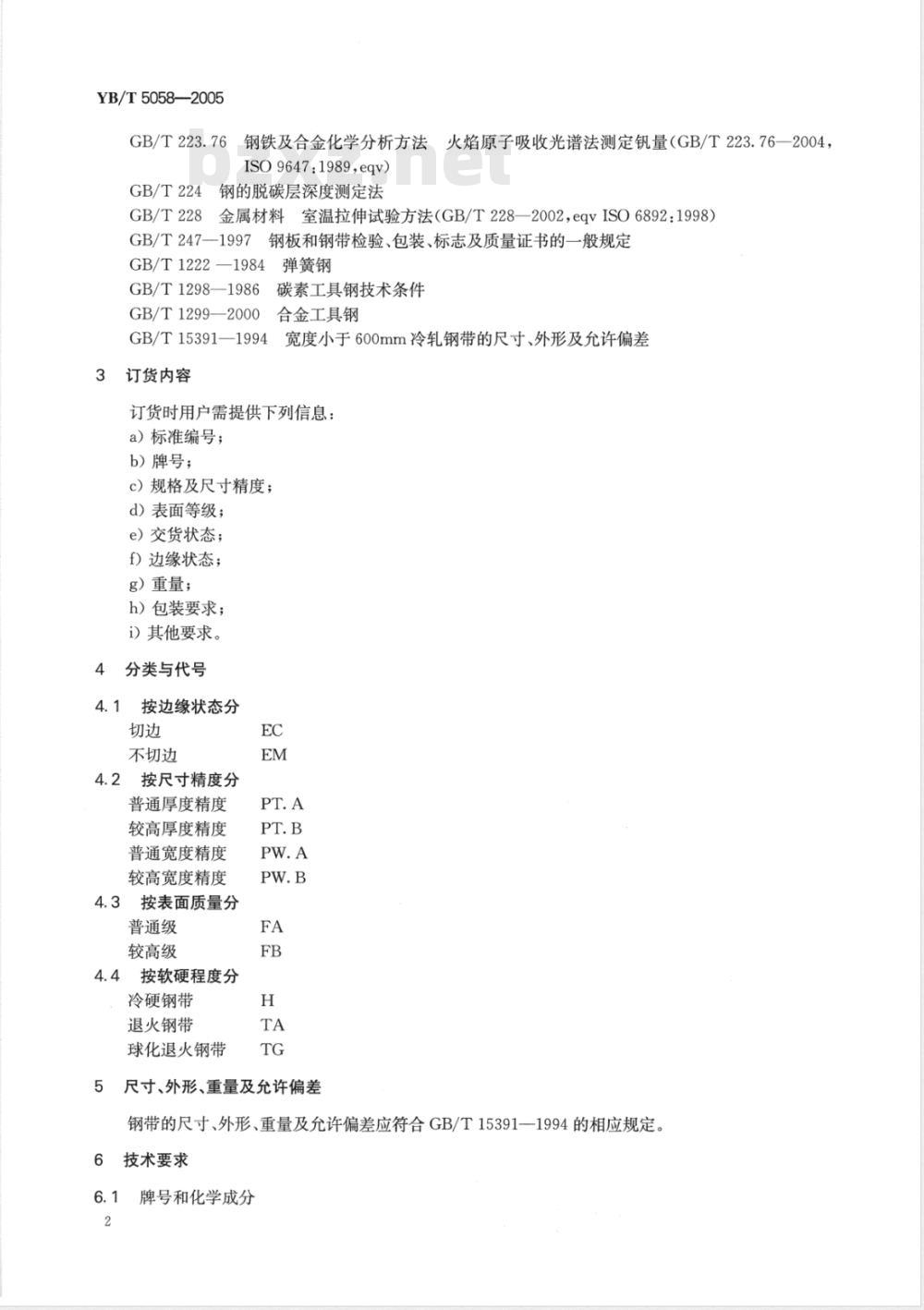

GB/T223.76
：钢铁及合金化学分析方法火焰原子吸收光谱法测定钒量（GB/T223.76一2004，ISO9647:1989,eqv)
GB/T224
钢的脱碳层深度测定法
GB/T228
3金属材料室温拉伸试验方法（GB/T228—2002，eqvISO6892：1998）GB/T247—1997
钢板和钢带检验、包装、标志及质量证书的一般规定GB/T1222—1984
弹簧钢
GB/T1298-1986
GB/T1299—2000
GB/T15391—1994
订货内容
碳素工具钢技术条件
合金工具钢
宽度小于600mm冷轧钢带的尺寸、外形及允许偏差订货时用户需提供下列信息：
a）标准编号；
b）牌号；
c）规格及尺寸精度；
d）表面等级；
e）交货状态；
f）边缘状态；
g）重量；
h）包装要求；
i）其他要求。
分类与代号
4.1按边缘状态分
不切边
4.2按尺寸精度分
普通厚度精度
较高厚度精度
普通宽度精度
较高宽度精度
4.3按表面质量分
普通级
较高级
4.4按软硬程度分
冷硬钢带
退火钢带
球化退火钢带
尺寸、外形、重量及允许偏差
钢带的尺寸、外形、重量及允许偏差应符合GB/T15391一1994的相应规定。6
技术要求
牌号和化学成分
YB/T5058——2005

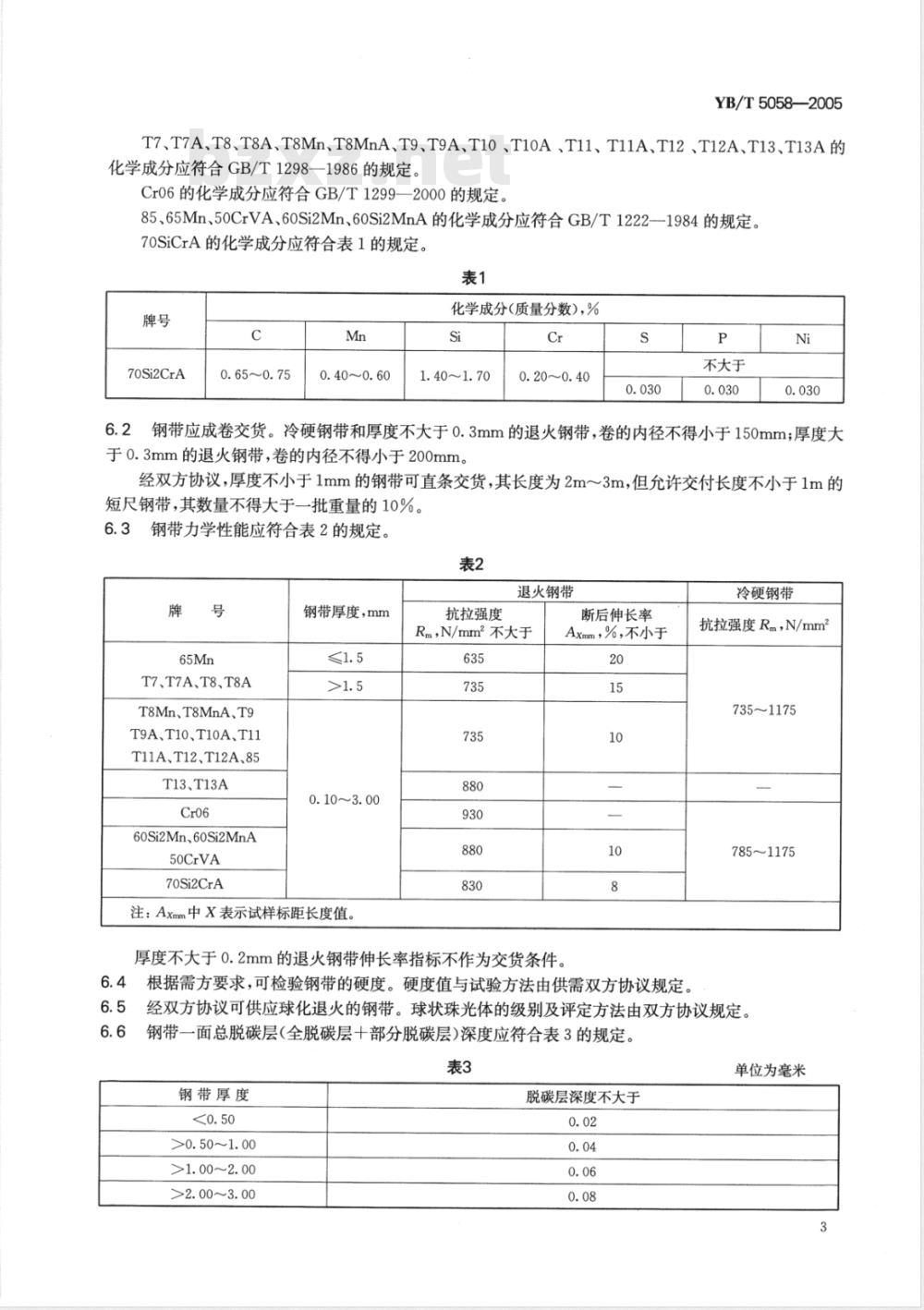

T7、T7A、T8、T8A、T8Mn、T8MnA、T9、T9A、T10、T10A、T11、T11A、T12、T12A、T13、T13A的化学成分应符合GB/T1298—1986的规定。Cr06的化学成分应符合GB/T1299—2000的规定。85、65Mn、50CrVA、60Si2Mn、60Si2MnA的化学成分应符合GB/T1222—1984的规定。70SiCrA的化学成分应符合表1的规定。表1
70Si2CrA
0.65~0.75
0.40~0.60
化学成分（质量分数），%
1.40~1.70
0.20~0.40
不大于
钢带应成卷交货。冷硬钢带和厚度不大于0.3mm的退火钢带，卷的内径不得小于150mm；厚度大于0.3mm的退火钢带，卷的内径不得小于200mm。经双方协议，厚度不小于1mm的钢带可直条交货，其长度为2m～3m，但允许交付长度不小于1m的短尺钢带，其数量不得大于一批重量的10%。6.3
钢带力学性能应符合表2的规定。表2
T7、T7A、T8、T8A
T8Mn、T8MnA、T9
T9A、T10、T10A、T11
T11A、T12、T12A、85
T13、T13A
60Si2Mn、60Si2MnA
50CrVA
70Si2CrA
钢带厚度，mm
0.10~3.00
注：Axmm中X表示试样标距长度值。抗拉强度
退火钢带
Rm，N/mm2不大于
断后伸长率
Axmm，%，不小于
厚度不大于0.2mm的退火钢带伸长率指标不作为交货条件。6.4
根据需方要求，可检验钢带的硬度。硬度值与试验方法由供需双方协议规定。冷硬钢带
抗拉强度Rm，N/mm2
735~1175
785~1175
经双方协议可供应球化退火的钢带。球状珠光体的级别及评定方法由双方协议规定。钢带一面总脱碳层(全脱碳层十部分脱碳层)深度应符合表3的规定。表3
钢带厚度
>0.50~1.00
>1. 00～2. 00
>2. 00～3. 00
脱碳层深度不大于
单位为毫米
YB/T5058—2005
较高级钢带的表面应光滑，不得有裂纹、结疤、外来夹杂物、氧化铁皮、铁锈、分层。允许有深度或6.7
高度不大于钢带厚度允许偏差之半的个别微小的凹面、凸块、划痕、压痕和麻点6.8普通级钢带的表面可呈氧化色，不得有裂纹、结疤、外来夹杂物、氧化铁皮、铁锈、分层。允许有深度或高度不大于钢带厚度允许偏差的个别微小凹面、凸块、划痕、压痕、麻点以及不显著的波纹和槽形。6.9在切边钢带的边缘上，允许有深度不大于宽度允许偏差之半的切割不齐和尺寸不大于厚度允许偏差的毛刺。
协定。
在不切边钢带的边缘上，允许有深度不大于钢带宽度允许偏差的裂边对于特殊用途钢带的特殊要求（显微组织、脱碳层深度、力学性能、不平度、光洁度等）由双方协议试验方法
每批钢带检验试样数量及试验方法按表4的规定。表4
检验项目
化学成分
力学性能
脱碳层
表面质量
试样数量
每炉一个
每批选取3%，但不少于两卷（捆）逐卷(捆)检查
钢带的表面质量用肉眼检查。
钢带的拉伸试验按GB/T228的规定进行。拉伸试验试样的宽度及标距长度应符合表5的规定。表5
钢带厚度
0.20~<0.55
0.55~<1.55
1.55~2.00
\试样宽度的允许偏差为士0.25。标距长度
取样方法
GB/T222
试验方法
GB/T223
GB/T228
GB/T224
用通用量具测量
用肉眼检查
单位为毫米
试样宽度
宽度小于15mm的钢带和厚度大于0.18mm、宽度小于25mm的钢带做拉伸试验时，采取宽度与7.3.2
钢带宽度相等的试样。此时不测定伸长率。7.3.3拉伸试样平行于轧制方向切取。7.3.4做拉伸试验时，试样破断的部位应在试样标距长度中央1/3的区间内方为有效，否则应另取试样重新试验。
按照试样试验前的实际截面计算强度7.3.5
脱碳层深度检查按GB/T224进行。8
检验规则
钢带应成批验收。每批由同一牌号、同一炉罐号、同一尺寸及同一类别的同一组钢带组成。YB/T5058—2005
钢的化学成分按熔炼分析结果填入质量证明书。根据需方要求，可检验成品钢带的化学成分。8.2
3所有钢带均须作外观及尺寸检验。8.3
8.4钢带的不平度在冷硬状态下检验。5从外观和尺寸检查合格的钢带中，选取3%但不少于两卷（捆）做钢带的拉伸试验、硬度试验、球状8.5
珠光体级别及脱碳层深度等检验。进行每项试验时，从所取每卷的内端和外端各取一个试样，或者从每个选出的捆中取出两条钢带各取一试样。
8.6试样的采取部位，不切边钢带距边缘不小于10mm，切边钢带距边缘不小于5mm。8.7钢带的复验规定按GB/T247—1997执行。9
包装、标志及质量证明书
钢带的包装、标志及质量证明书按GB/T247—1997的规定进行。5
中华人民共和国黑色冶金
行业标
弹簧钢、工具钢冷轧钢带
YB/T5058—2005
冶金工业出版社出版发行
北京北河沿大街嵩祝院北巷39号邮政编码：100009
北京兴华印刷厂印刷
各地新华书店经销
开本880×1230
印张0.75
2005年11月第一版
字数16千字
2005年11月第一次印刷
统一书号：155024·113
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
