【冶金行业标准(YB)】 非水系硅酸铝质耐火泥浆

YB/T149—1998

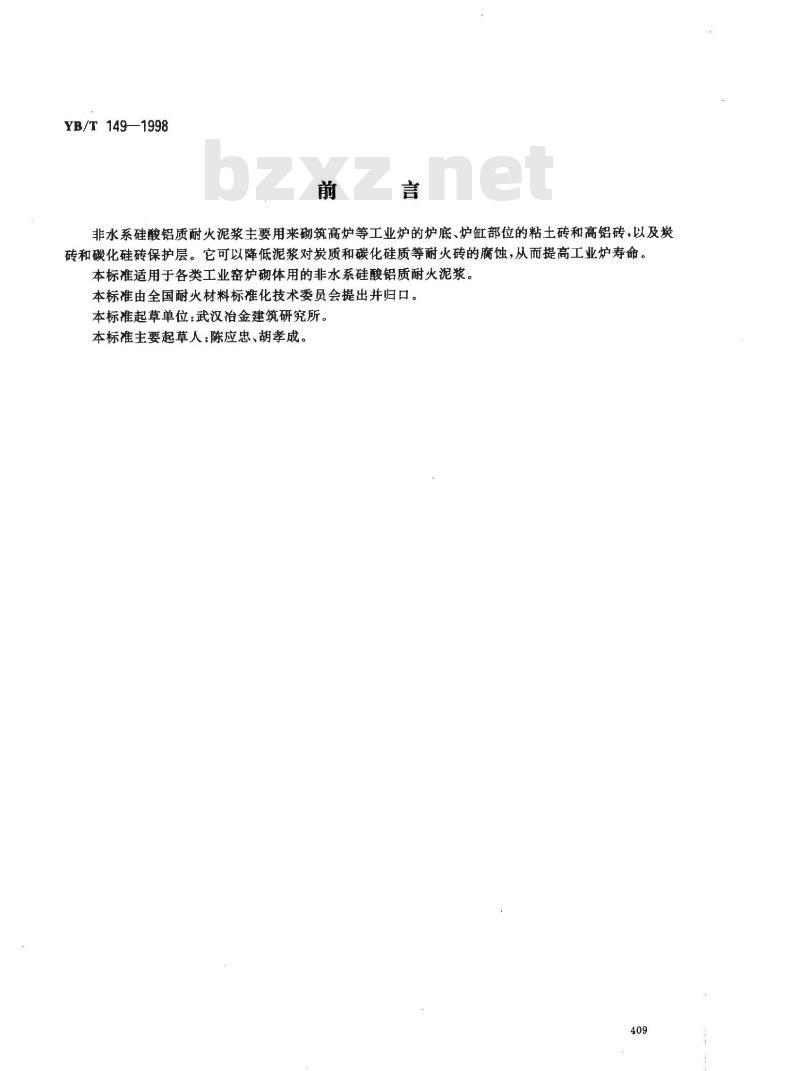

非水系硅酸铝质耐火泥浆主要用来砌筑高炉等工业炉的炉底、炉缸部位的粘土砖和高铝砖，以及炭砖和碳化硅砖保护层。它可以降低泥浆对炭质和碳化硅质等耐火砖的腐蚀，从而提高工业炉寿命。本标准适用于各类工业窑炉砌体用的非水系硅酸铝质耐火泥浆。本标准由全国耐火材料标准化技术委员会提出并归口。本标准起草单位：武汉治金建筑研究所。本标准主要起草人：陈应忠、胡孝成。4.09
1范围

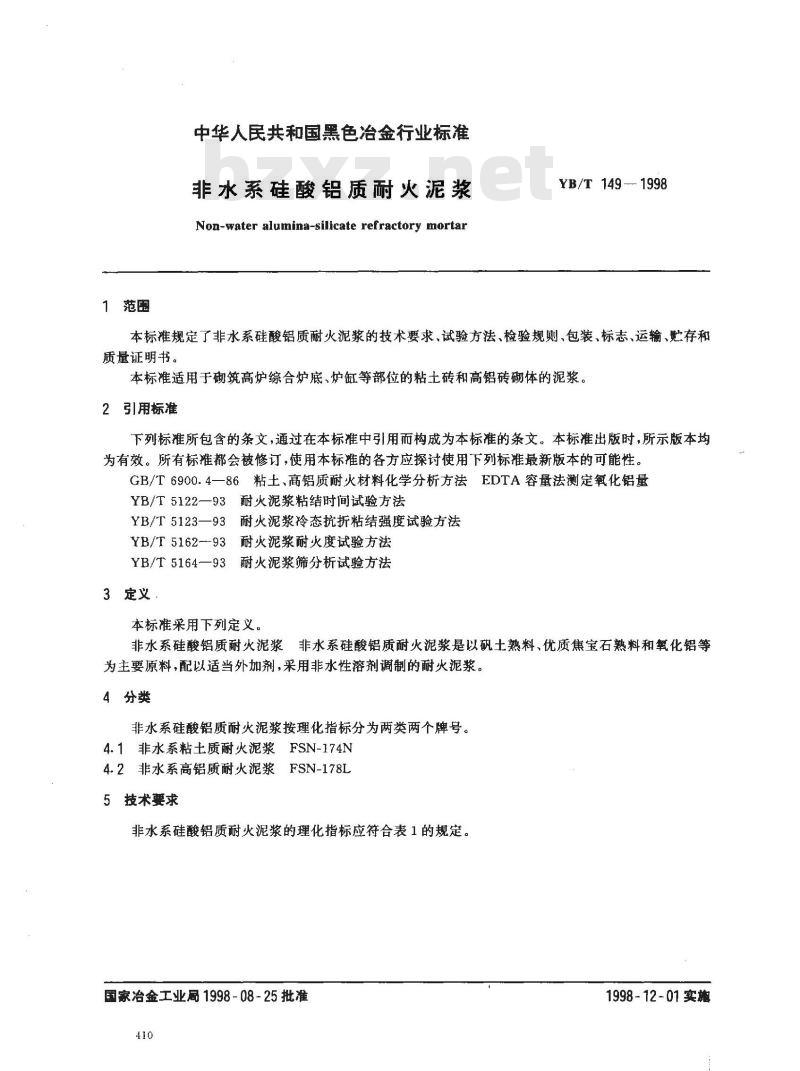

中华人民共和国黑色治金行业标准非水系硅酸铝质耐火泥浆
Non-water alumina-silicate refractory mortarYB/T149—-1998
本标准规定了非水系硅酸铝质耐火泥浆的技术要求、试验方法、检验规则、包装、标志、运输、贮存和质量证明书。
本标准适用于砌筑高炉综合炉底、炉缸等部位的粘土砖和高铝砖砌体的泥浆。2引用标准此内容来自标准下载网
下列标推所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T6900.4—86粘土、高铝质耐火材料化学分析方法EDTA容量法测定氧化铝量YB/T5122—93火泥浆粘结时间试验方法YB/T5123—93耐火泥浆冷态抗折粘结强度试验方法YB/T5162--93耐火泥浆耐火度试验方法YB/T5164—93耐火泥浆筛分析试验方法3定义
本标准采用下列定义。
非水系硅酸铝质耐火泥浆非水系硅酸铝质耐火泥浆是以矾土熟料、优质焦宝石熟料和氧化铝等为主要原料，配以适当外加剂，采用非水性溶剂调制的耐火泥浆。4分类
非水系硅酸铝质耐火泥浆按理化指标分为两类两个牌号。4.1非水系粘土质耐火泥浆FSN-174N4.2非水系高铝质耐火泥浆
FSN-178L
5技术要求
非水系硅酸铝质耐火泥浆的理化指标应符合表1的规定。国家冶金工业局1998-08-25批准410
1998-12-01实施

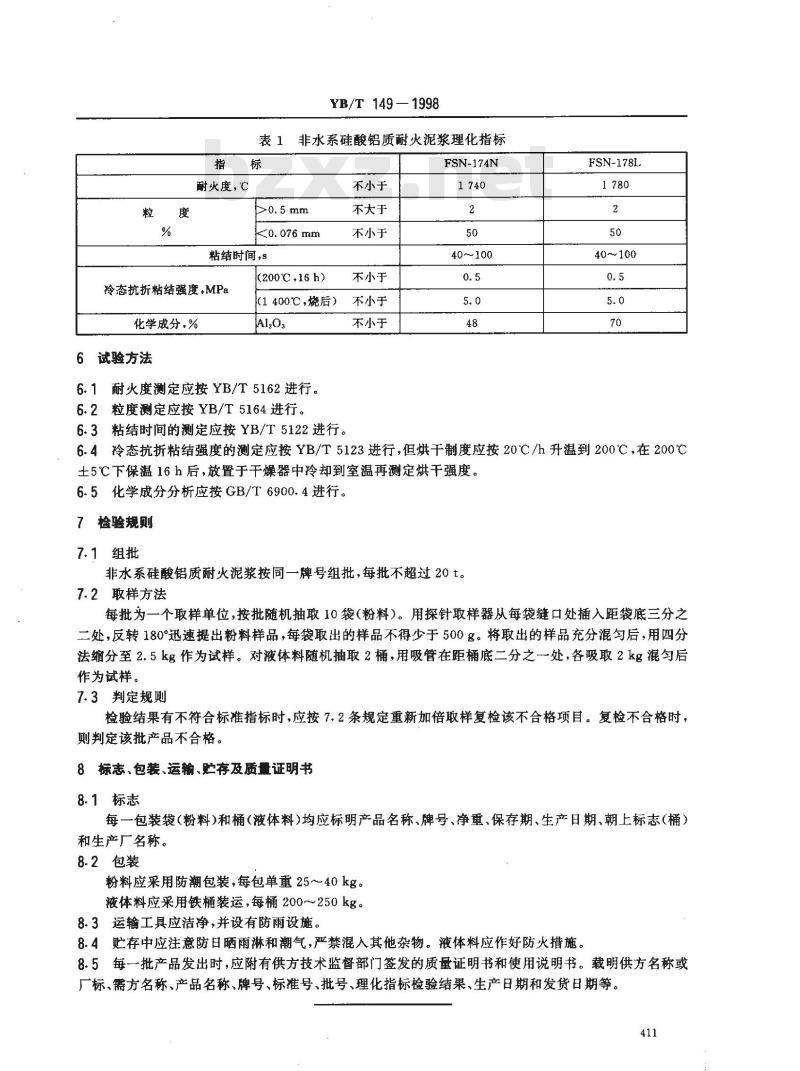

YB/T 149—1998
表1非水系硅酸铝质耐火泥浆理化指标标
耐火度，℃
粘结时间，s
冷态抗折粘结强度，MPa
化学成分，%
6试验方法
(200℃.16h）
（1400℃，烧后）
6.1耐火度测定应按YB/T5162进行。6.2粒度测定应按YB/T5164进行。6.3粘结时间的测定应按YB/T5122进行。不小于
不大于
不小于
不小于
不小于
不小于
FSN-174N
40~100
FSN-178L
40~100
6.4冷态抗折粘结强度的测定应按YB/T5123进行，但烘干制度应按20℃/h升温到200℃，在200℃土5℃下保温16h后，放置于干燥器中冷却到室温再测定烘干强度。6.5化学成分分析应按GB/T6900.4进行。7检验规则
7.1组批
非水系硅酸铝质耐火泥浆按同一牌号组批，每批不超过20t。7.2取样方法
每批为一个取样单位，按批随机抽取10袋（粉料）。用探针取样器从每袋缝口处插入距袋底三分之二处，反转180°迅速提出粉料样品，每袋取出的样品不得少于500g。将取出的样品充分混勾后，用四分法缩分至2.5kg作为试样。对液体料随机抽取2桶，用吸管在距桶底二分之一一处，各吸取2kg混勾后作为试样。
7.3判定规则
检验结果有不符合标准指标时，应按7.2条规定重新加倍取样复检该不合格项目。复检不合格时，则判定该批产品不合格。
8标志，包装、运输、贮存及质量证明书8.1标志
每一包装袋（粉料）和桶（液体料）均应标明产品名称、牌号、净重、保存期、生产日期、朝上标志（桶）和生产厂名称。
8.2包装
粉料应采用防潮包装，每包单重25～40kg。液体料应采用铁桶装运，每桶200～250kg。8.3运输工具应洁净，并设有防雨设施。8.4贮存中应注意防日晒雨淋和潮气，严禁混入其他杂物。液体料应作好防火措施。8.5每一批产品发出时，应附有供方技术监督部门签发的质量证明书和使用说明书。载明供方名称或厂标、需方名称、产品名称、牌号、标准号、批号、理化指标检验结果、生产日期和发货日期等。411
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
