【冶金行业标准(YB)】 高炉用石墨砖

YB/T122—1997

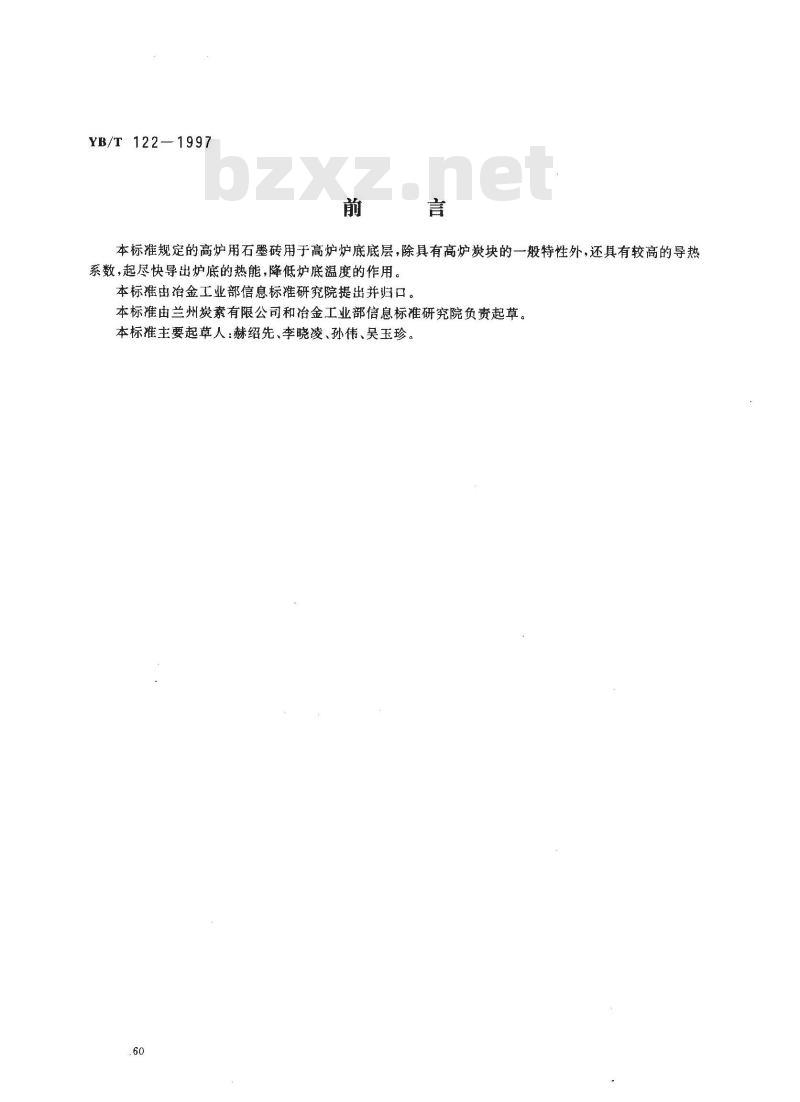

本标准规定的高炉用石墨砖用于高炉炉底底层，除具有高炉炭块的一般特性外，还具有较高的导热系数，起尽快导出炉底的热能，降低炉底温度的作用。本标准由治金工业部信息标准研究院提出并归口。本标准由兰州炭素有限公司和冶金工业部信息标准研究院负责起草。本标准主要起草人：赫绍先、李晓凌、孙伟、吴玉珍。.60

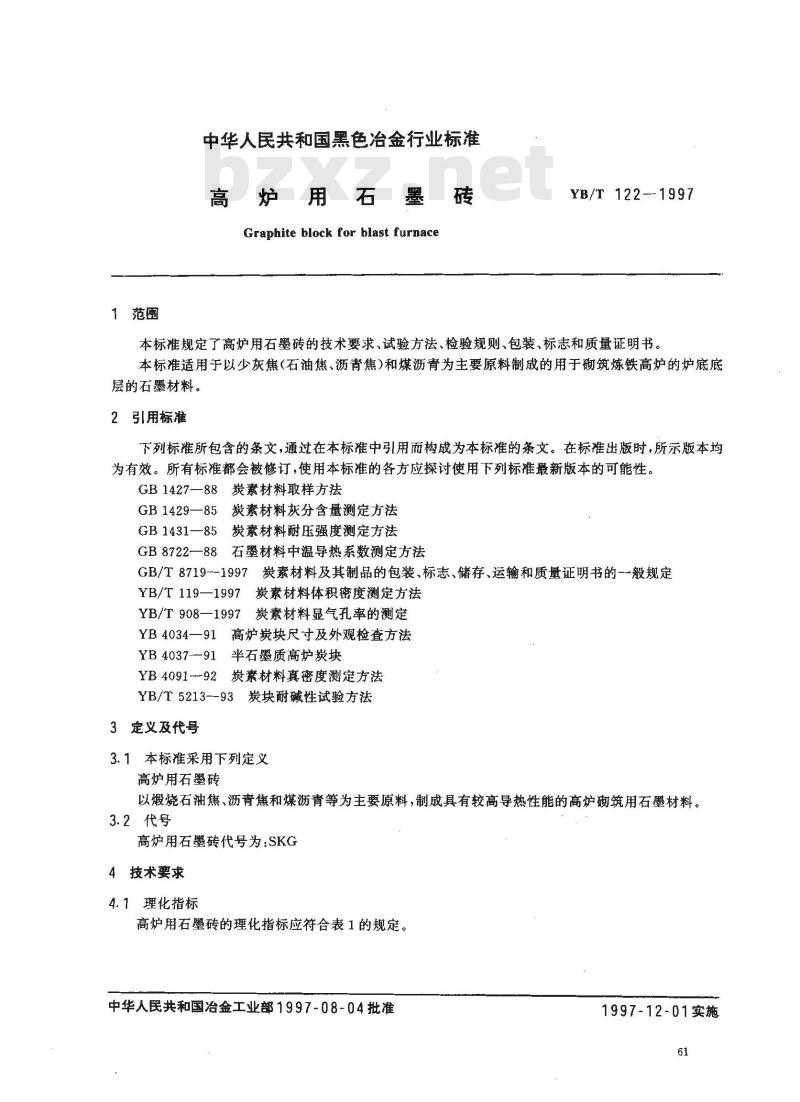

1范围
中华人民共和国黑色冶金行业标准石墨砖
Graphite block for blast furnaceYB/T122-1997
本标准规定了高炉用石墨砖的技术要求、试验方法、检验规则、包装、标志和质量证明书。本标准适用于以少灰焦（石油焦、沥青焦）和煤沥青为主要原料制成的用于砌筑炼铁高炉的炉底底层的石墨材料。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB1427--88炭素材料取样方法
GB1429—85炭素材料灰分含量测定方法GB1431—85炭素材料耐压强度测定方法GB8722—88石墨材料中温导热系数测定方法GB/T8719--1997炭素材料及其制品的包装、标志、储存、运输和质量证明书的-般规定YB/T119—1997炭素材料体积密度测定方法YB/T908—1997炭素材料显气孔率的测定YB4034—91高炉炭块尺寸及外观检查方法YB4037—91半石墨质高炉炭块
YB4091-92炭素材料真密度测定方法YB/T5213--93炭块耐碱性试验方法3定义及代号
3.1本标准采用下列定义
高炉用石墨砖，
以殿烧石油焦、沥青焦和煤沥青等为主要原料，制成具有较高导热性能的高炉砌筑用石墨材料。3.2代号
高炉用石墨砖代号为：SKG
4技术要求

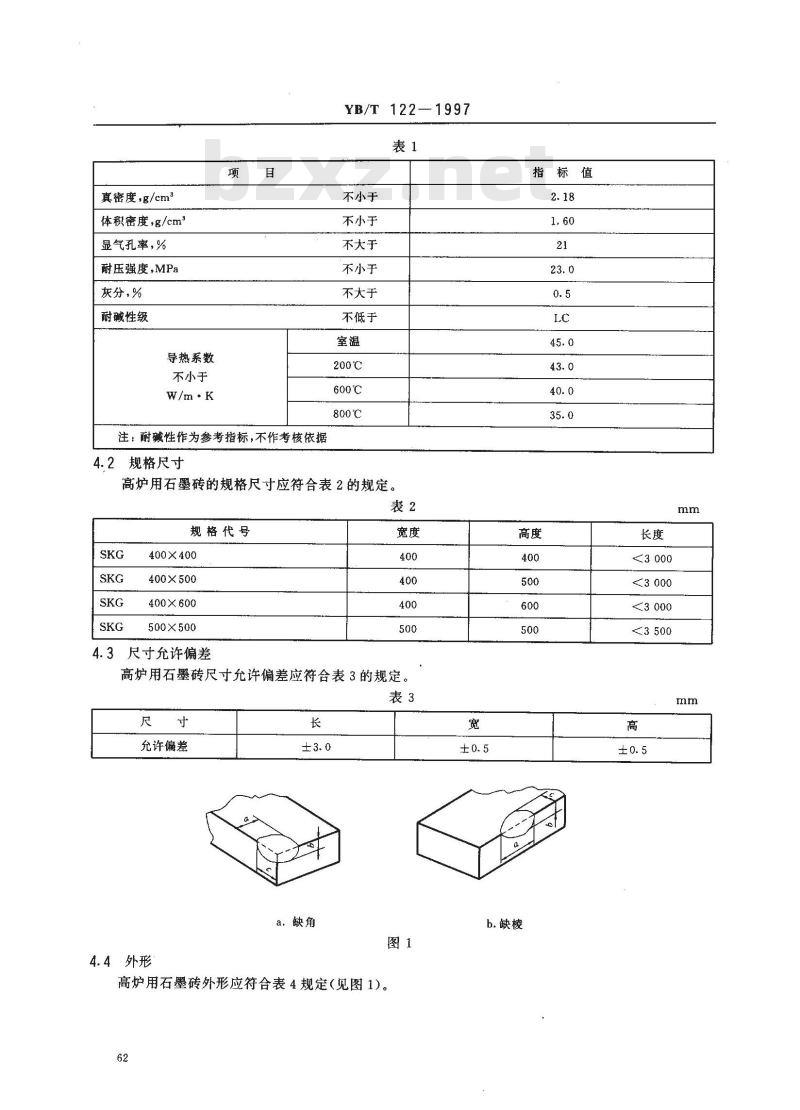

4.1理化指标
高炉用石墨砖的理化指标应符合表1的规定。中华人民共和国冶金工业部1997-08-04批准1997-12-01实施
真密度，g/cm2
体积密度，g/cm
显气孔率，%
耐压强度,MPa
灰分，%
耐碱性级
导热系数
不小于
W/m·K
注：耐碱性作为参考指标,不作考核依据4.2规格尺寸
YB/T 122—1997
不小于
不小于
不大于
不小于
不大于
不低于
200℃
600℃
800℃
高炉用石墨砖的规格尺寸应符合表2的规定。表2
规格代号
400×400此内容来自标准下载网
400×500
400×600
500X500
4.3尺寸允许偏差
高炉用石墨砖尺寸允许偏差应符合表3的规定。表3
允许偏差
4.4外形
a，缺角

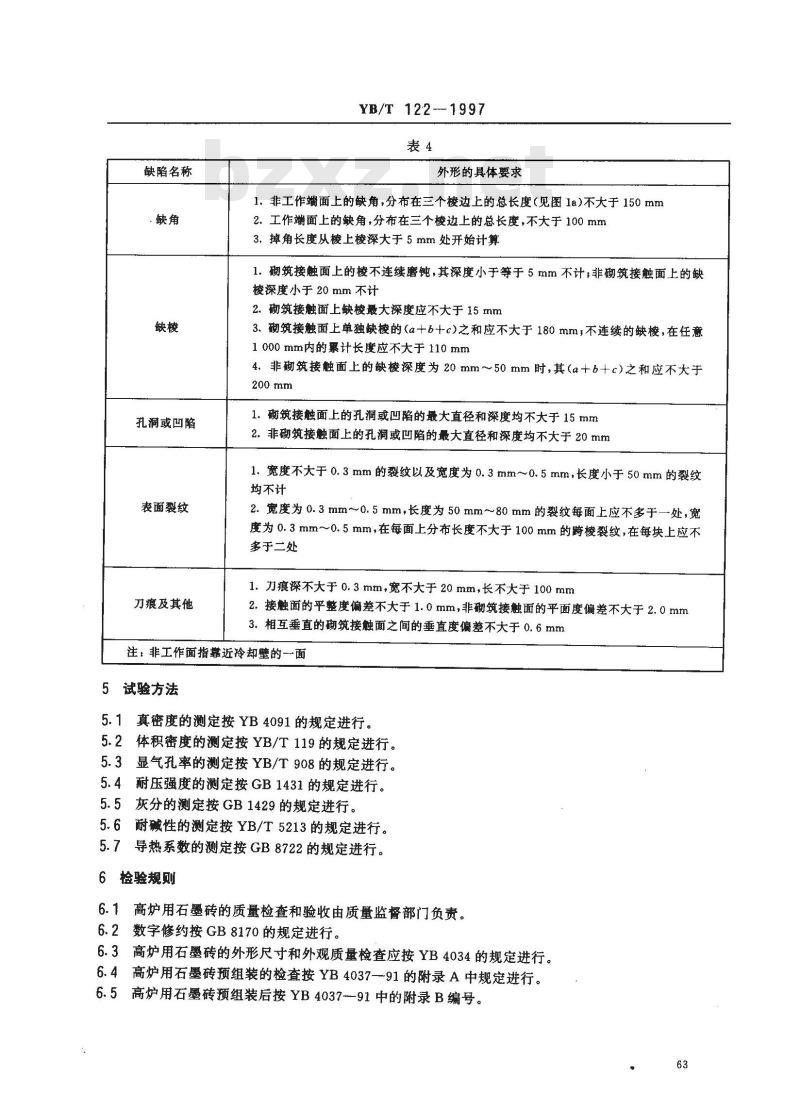

高炉用石墨砖外形应符合表4规定（见图1）。62
指标值
缺陷名称
.缺角
孔洞或凹陷
表面裂纹
刀痕及其他
YB/T 122--1997
外形的具体要求
1.非工作面上的缺角，分布在三个棱边上的总长度（见图1a)不大于150mm2.工作端面上的缺角，分布在三个棱边上的总长度，不大于100mm3.掉角长度从梭上棱深大于5mm处开始计算1.砌筑接触面上的棱不连续磨钝，其深度小于等于5 mm不计；非砌筑接触面上的缺棱深度小于20mm不计
2.砌筑接触面上缺梭最大深度应不大于15mm3.砌筑接触面上单独缺棱的(α十b+c)之和应不大于180 mm;不连续的缺梭，在任意1000mm内的累计长度应不大于110mm4.非砌筑接触面上的缺棱深度为20mm~50mm时，其（a+b十c）之和应不大于200mm
1.砌筑接触面上的孔洞或凹陷的最大直径和深度均不大于15mm2.非砌筑接触面上的孔洞或凹陷的最大直径和深度均不大于 20 mm1.宽度不大于0.3mm的裂纹以及宽度为0. 3mm~0.5mm，长度小于50 mm的裂纹均不计
2.宽度为0.3mm~0.5mm，长度为50 mm~80mm的裂纹每面上应不多于一处，宽度为0.3mm~0.5mm，在每面上分布长度不大于100mm的跨棱数纹，在每块上应不多于二处
1.刀痕深不大于0.3mm，宽不大于20mm，长不大于100mm2.接触面的平整度偏差不大于 1. 0 mm,非砌筑接触面的平面度偏差不大于 2. 0 mm3.相互垂直的砌筑接触面之间的垂直度偏差不大于 0.6 mm注：非工作面指靠近冷却壁的一面试验方法
5.1真密度的测定按YB4091的规定进行。5.2体积密度的测定按YB/T119的规定进行。5.3显气孔率的测定按YB/T908的规定进行。5.4耐压强度的测定按GB1431的规定进行。5.5灰分的测定按GB1429的规定进行。5.6耐碱性的测定按YB/T5213的规定进行。5.7导热系数的测定按GB8722的规定进行。6检验规则
高炉用石墨砖的质量检查和验收由质量监督部门负责。6.1
数字修约按GB8170的规定进行。6.2
6.3高炉用石墨砖的外形尺寸和外观质量检查应按YB4034的规定进行。6.4高炉用石墨砖预组装的检查按YB4037-91的附录A中规定进行。6.5高炉用石墨砖预组装后按YB4037--91中的附录B编号。63

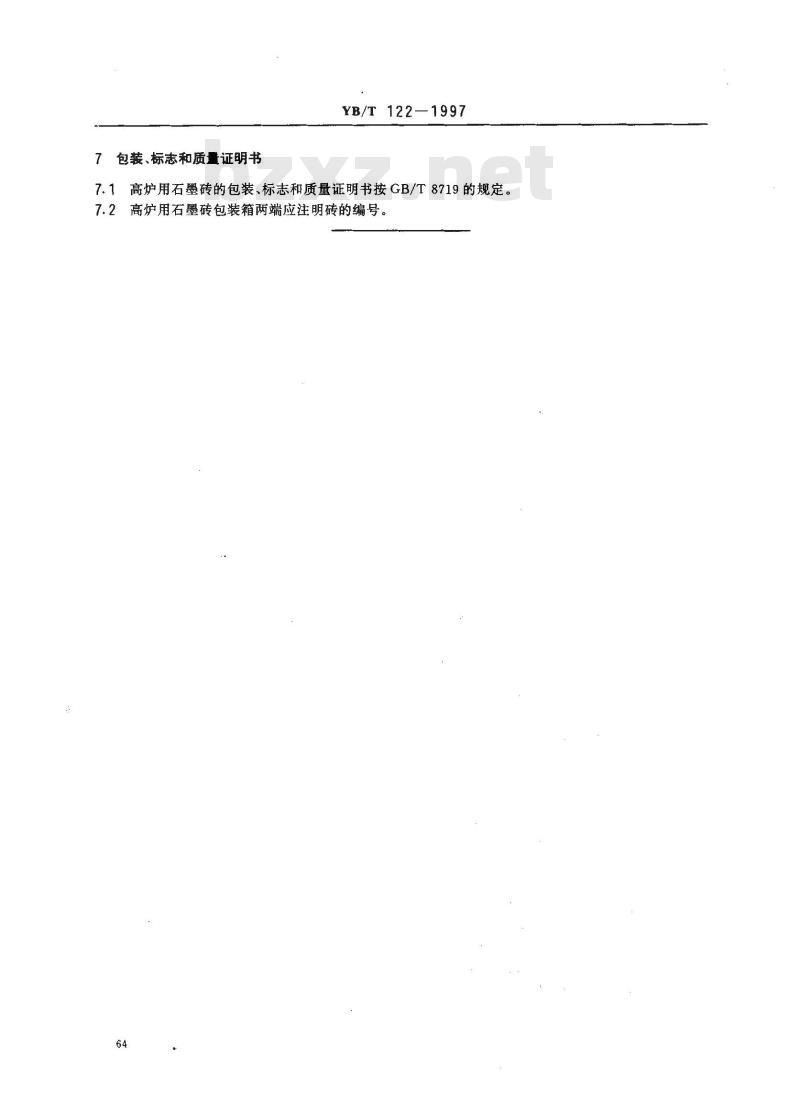

包装、标志和质量证明书
YB/T122—1997
7.1高炉用石墨砖的包装、标志和质量证明书按GB/T8719的规定。7.2高炉用石墨砖包装箱两端应注明砖的编号。64
