【冶金行业标准(YB)】 炭素材料体积密度测定方法

YB/T119—1997

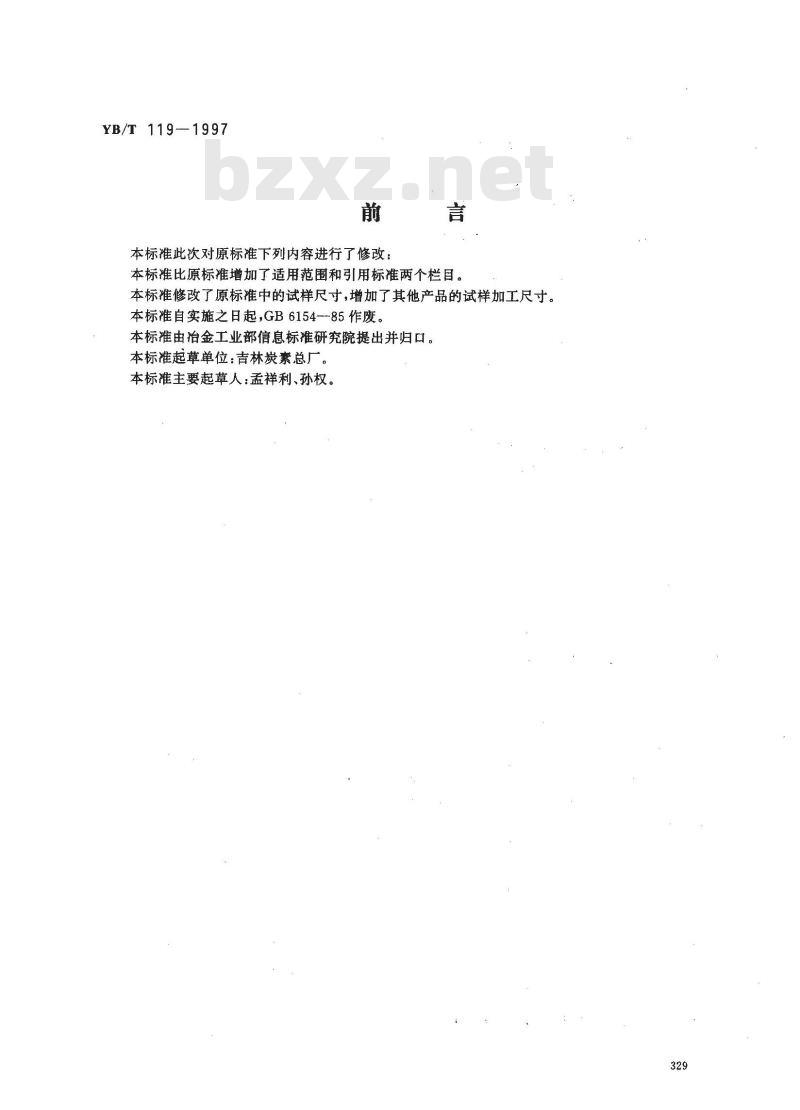

本标准此次对原标准下列内容进行了修改：言
本标准比原标准增加了适用范围和引用标准两个栏目。本标准修改了原标准中的试样尺寸，增加了其他产品的试样加工尺寸。本标准自实施之日起，GB6154--85作废。本标准由治金工业部信息标准研究院提出并归口。本标准起草单位：吉林炭素总厂。本标准主要起草人：孟祥利、孙权。329

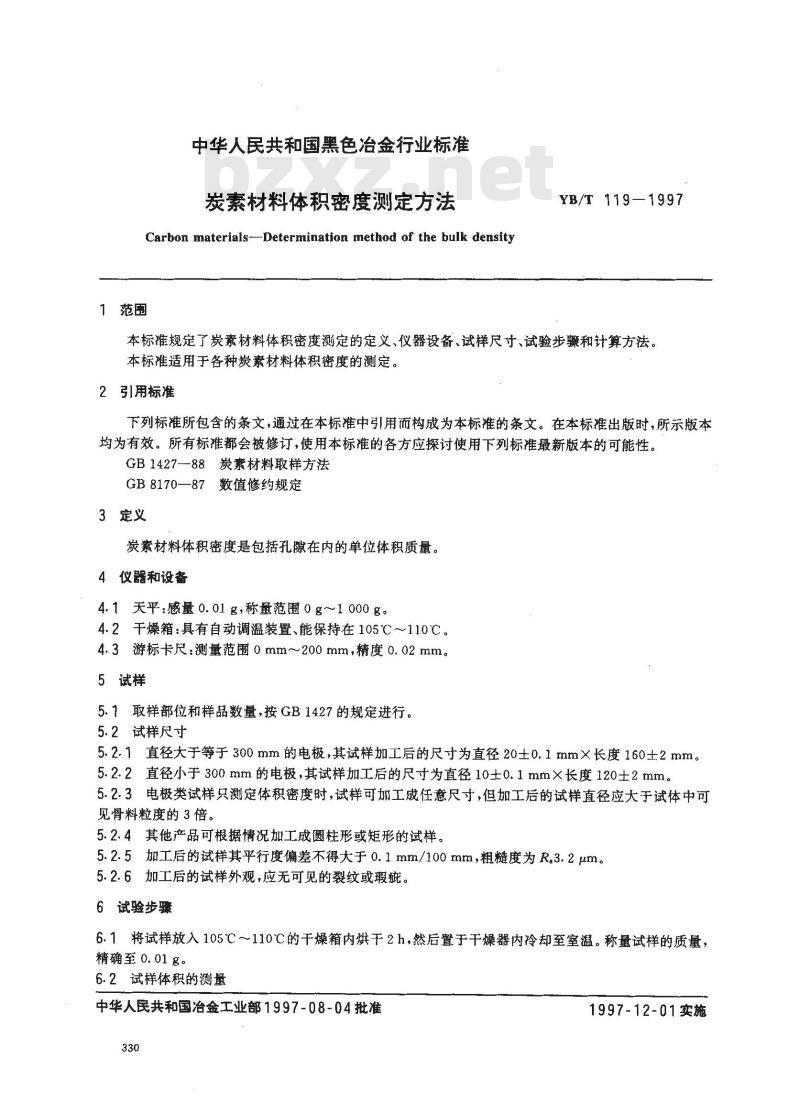

中华人民共和国黑色治金行业标准炭素材料体积密度测定方法
Carbon materials--Determination method of the bulk density1范围
YB/T 119—1997
本标准规定了炭素材料体积密度测定的定义、仪器设备、试样尺寸、试验步骤和计算方法。本标准适用于各种炭素材料体积密度的测定。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。在本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB1427--88炭素材料取样方法
GB8170—87数值修约规定
3定义
炭素材料体积密度是包括孔隙在内的单位体积质量。4仪器和设备
4.1天平：感量0.01g，称量范围0g～1000g。4.2干燥箱：具有自动调温装置、能保持在105℃110℃。4.3游标卡尺：测量范围0mm~200mm，精度0.02mm。5试样
5.7取样部位和样品数量，按GB1427的规定进行。5.2试样尺寸
5.2.1直径大于等于300mm的电极，其试样加工后的尺寸为直径20士0.1mm×长度160士2mm。5.2.2直径小于300mm的电极，其试样加工后的尺寸为直径10士0.1mm×长度120士2mm。5.2.3电极类试样只测定体积密度时，试样可加工成任意尺寸，但加工后的试样直径应大于试体中可见骨料粒度的3倍。
5.2.4其他产品可根据情况加工成圆柱形或矩形的试样。5.2.5加工后的试样其平行度偏差不得大于0.1mm/100mm，粗糙度为R.3.2μm。5.2.6加工后的试样外观，应无可见的裂纹或瑕疵。6试验步骤Www.bzxZ.net
6.1将试样放入105℃110℃的干燥箱内烘干2h，然后置于干燥器内冷却至室温。称量试样的质量精确至0.01g。
6.2试样体积的测量
中华人民共和国治金工业部1997-08-04批准330
1997-12-01实施

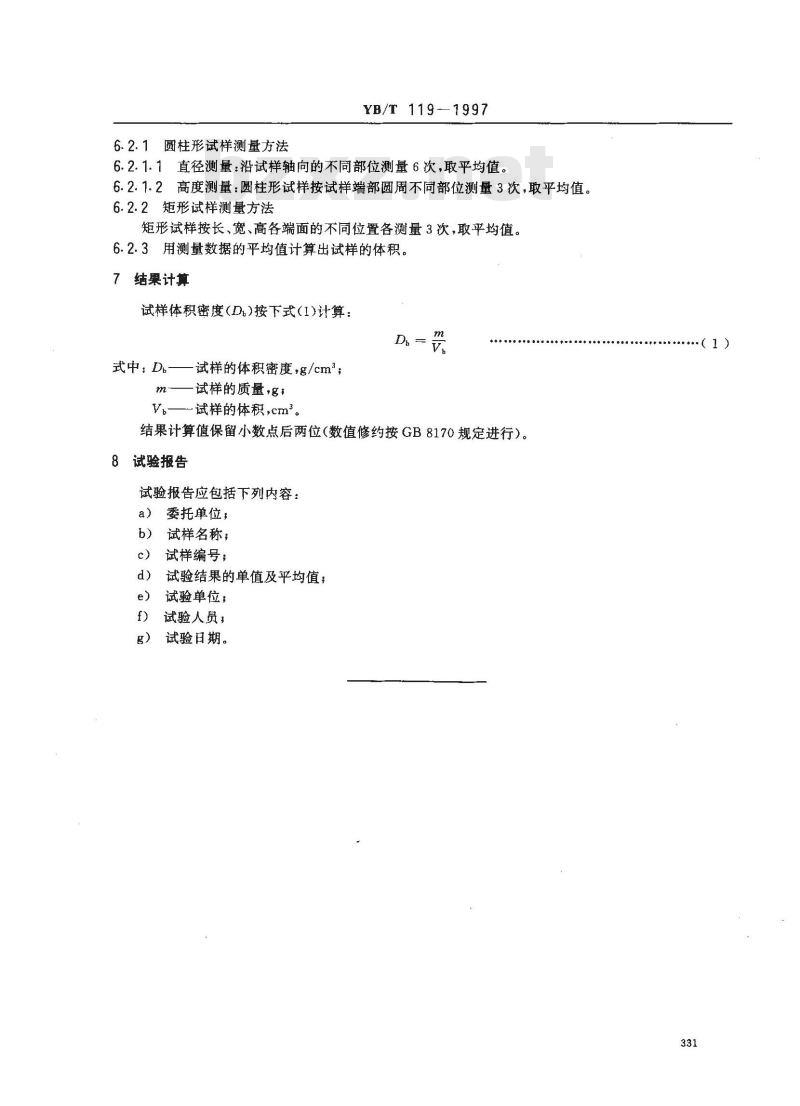

6.2.1圆柱形试样测量方法
YB/T 1191997
6.2.1.1直径测量：沿试样轴向的不同部位测量6次，取平均值。6.2.1.2高度测量：圆柱形试样按试样端部圆周不同部位测量3次，取平均值。6.2.2矩形试样测量方法
矩形试样按长、宽、高各端面的不同位置各测量3次，取平均值。6.2.3用测量数据的平均值计算出试样的体积。7结果计算
试样体积密度(D)按下式(1)计算：m
式中：D——试样的体积密度，g/cm；m——试样的质量,g：
Vb—试样的体积,cm2。
结果计算值保留小数点后两位（数值修约按GB8170规定进行）。8试验报告
试验报告应包括下列内容：
委托单位，
试样名称；
试样编号；
试验结果的单值及平均值；
试验单位；
试验人员；
试验日期。
·（1)
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
