【冶金行业标准(YB)】 炭素材料电阻率测定方法

YB/T120—1997

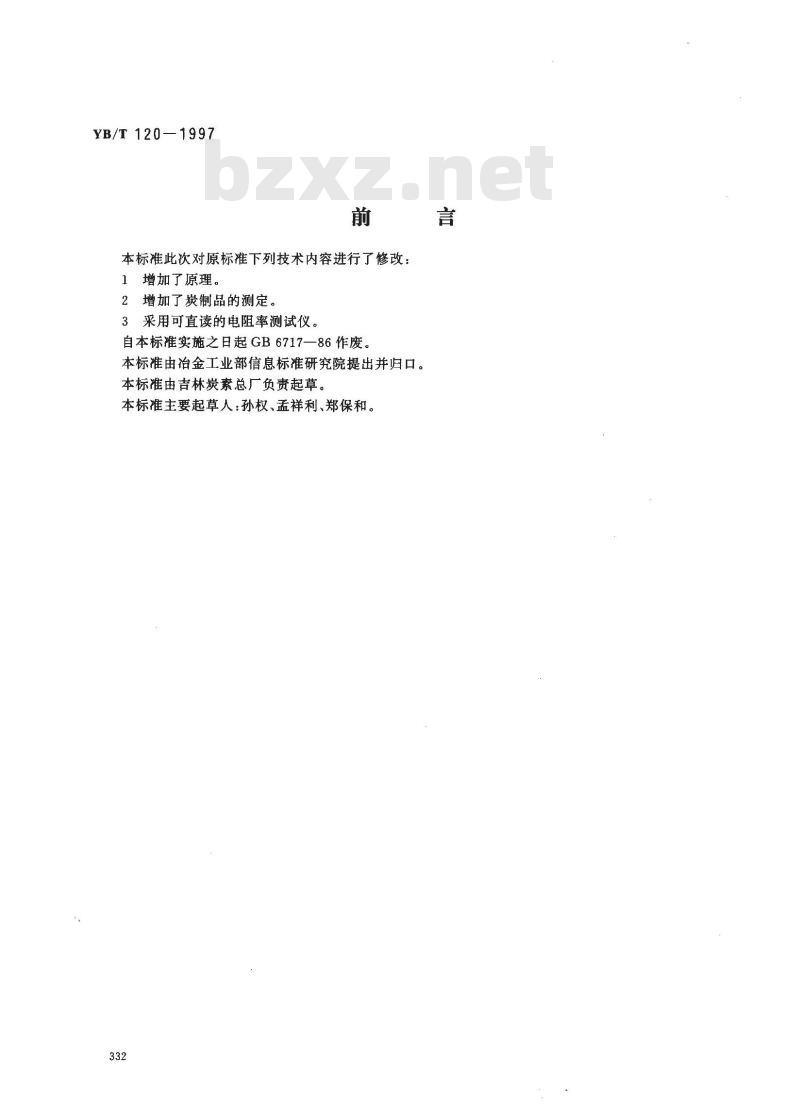

本标准此次对原标准下列技术内容进行了修改：增加了原理。
增加了炭制品的测定。
3采用可直读的电阻率测试仪。
自本标准实施之日起GB6717一86作废。本标准由冶金工业部信息标准研究院提出并归口。本标准由吉林炭素总厂负责起草。本标准主要起草人：孙权、孟祥利、郑保和。332
1范围

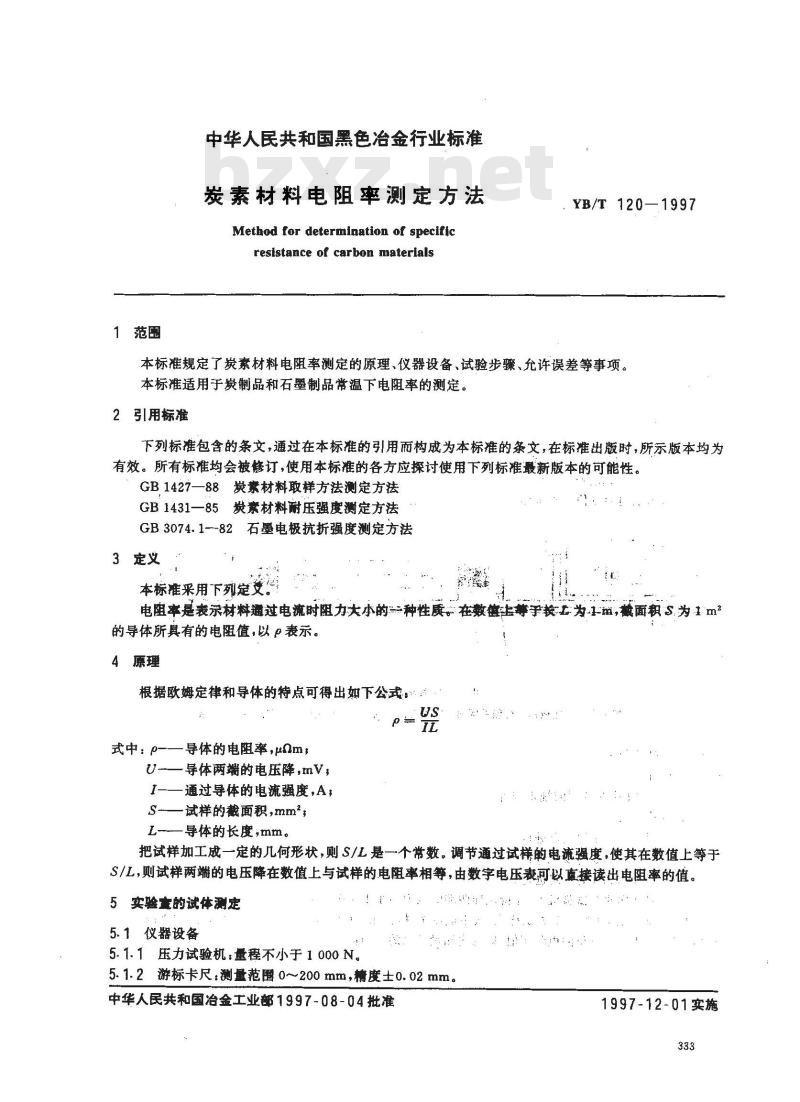

中华人民共和国黑色冶金行业标准炭素材料电阻率测定方法
Method for determination of specificresistance of carbon materials.YB/T 120—1997
本标准规定了炭素材料电阻率测定的原理、仪器设备、试验步骤、允许误差等事项。本标准适用于炭制品和石墨制品常温下电阻率的测定。2 引用标准
下列标准包含的条文，通过在本标准的引用而构成为本标准的条文，在标准出版时，所示版本均为有效。所有标准均会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB1427—88炭素材料取样方法测定方法GB1431—85炭素材料耐压强度测定方法GB3074.1--82石墨电极抗折强度测定方法3定义
本标准采用下列定文
电阻率是表示材料通过电流时阻力大小的种性质。在数售上等于L为-1-m，截面积S为1m2的导体所具有的电阻值，以β表示。原理
根据欧姆定律和导体的特点可得出如下公式，9元
导体的电阻率，μnm，
式中：o-—
U-一导体两端的电压降,mV
I——通过导体的电流强度,A：
S试样的截面积,mm
L—导体的长度，mm。
把试样加工成一定的几何形状，则S/L是一个常数，调节通过试样的电流强度，使其在数值上等于S/L，则试样两端的电压降在数值上与试样的电阻率相等，由数字电压表可以直接读出电阻率的值。5 实验查的试体测定
5.1仪器设备
5. 1. 1 压力试验机;量程不小于 1 000 N。5.1.2游标卡尺：测量范0~~200mm，糖度士0.02mm。中华人民共和国治金工业部1997-08-04批准1997-12-01实施
YB/T 120—1997

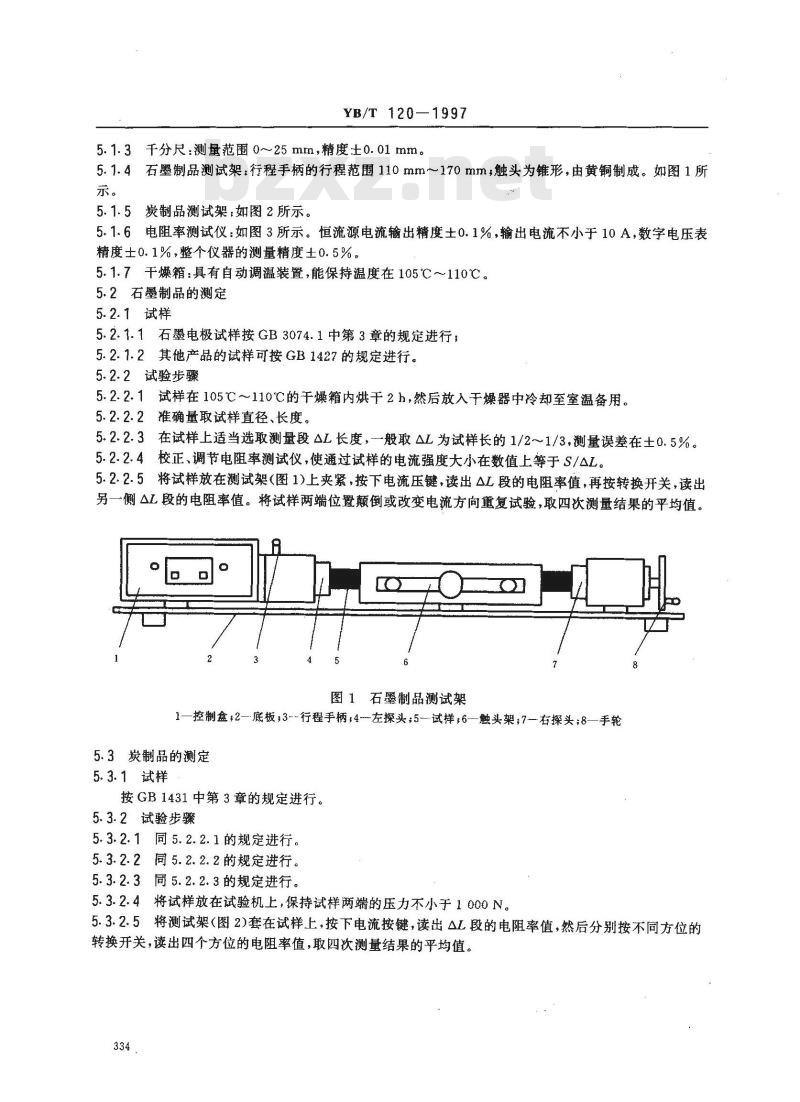

5.1.3千分尺：测量范围0~25mm，精度±0.01mm。5.1.4石墨制品测试架：行程手柄的行程范围110mm～170mm，触头为锥形，由黄铜制成。如图1所示。
5.1.5炭制品测试架：如图2所示。5.1.6电阻率测试仪：如图3所示。恒流源电流输出精度土0.1%，输出电流不小于10A，数字电压表精度士0.1%，整个仪器的测量精度土0.5%5.1.7干燥箱：具有自动调温装置，能保持温度在105℃～110℃。5.2石墨制品的测定
5.2.1试样
5.2.1.1石墨电极试样按GB3074.1中第3章的规定进行；5.2.1.2其他产品的试样可按GB1427的规定进行。5.2.2试验步骤bzxZ.net
5.2.2.1试样在105℃～110℃的干燥箱内烘干2h，然后放入干燥器中冷却至室温备用。5.2.2.2准确量取试样直径、长度。5.2.2.3在试样上适当选取测量段△L长度，一般取△L为试样长的1/2~1/3，测量误差在土0.5%。5.2.2.4校正、调节电阻率测试仪，使通过试样的电流强度大小在数值上等于S/AL5.2.2.5将试样放在测试架（图1)上夹紧，按下电流压键，读出AL段的电阻率值，再按转换开关，读出另一侧△L段的电阻率值。将试样两端位置颠倒或改变电流方向重复试验，取四次测量结果的平均值。5
图1石墨制品测试架
1—控制盒，2—底板；3~行程手柄，4-左探头，5-试样，6—触头架；7—右探头；8—手轮5.3炭制品的测定
5.3.1试样
按GB1431中第3章的规定进行。
5.3.2试验步骤
5.3.2.1同5.2.2.1的规定进行。5.3.2.2同5.2.2.2的规定进行。5.3.2.3同5.2.2.3的规定进行。5.3.2.4将试样放在试验机上，保持试样两端的压力不小于1000N。5.3.2.5将测试架（图2)套在试样上，按下电流按键，读出△L段的电阻率值，然后分别按不同方位的转换开关，读出四个方位的电阻率值，取四次测量结果的平均值。334
YB/T120—1997

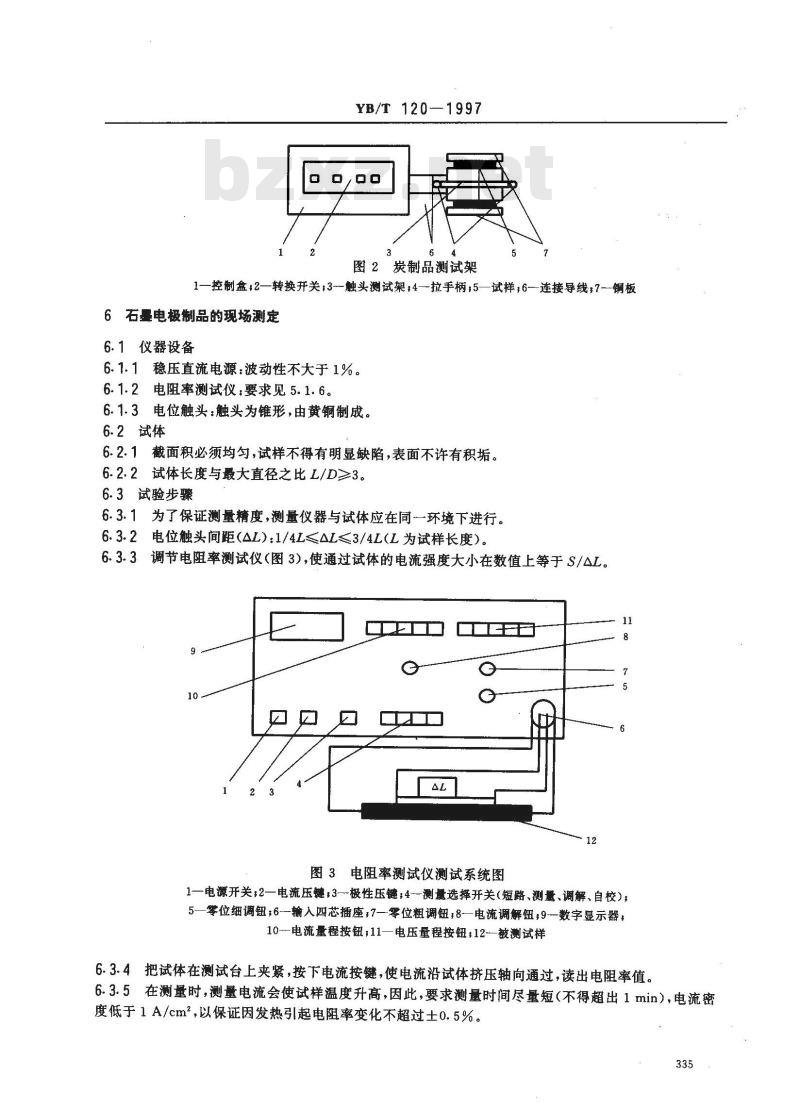

炭制品测试架
1-—控制盒：2—转换开关;3-触头测试架;4拉手柄;5—试样6—连接导线7—铜板6石墨电极制品的现场测定
6.1仪器设备
6.1.1稳压直流电源：波动性不大于1%。6.1.2电阻率测试仪：要求见5.1.6。6.1.3电位触头：触头为锥形，由黄铜制成。6.2试体
6.2.1截面积必须均匀，试样不得有明显缺陷，表面不许有积垢。6.2.2试体长度与最大直径之比L/D≥3。6.3试验步骤
6.3.1为了保证测量精度，测量仪器与试体应在同一环境下进行。6.3.2电位触头间距（△L)：1/4L图3电阻率测试仪测试系统图
1一电源开关;2一电流压键;3-极性压键;4-测量选择开关(短路、测量、调解、自校)；5—零位细调钮;6--输入四芯插座;7—零位粗调钮;8—电流调解钮;9-数字显示器，10-电流量程按钮；11—电压量程按钮：12被测试样6.3.4把试体在测试台上夹紧，按下电流按键，使电流沿试体挤压轴向通过，读出电阻率值。6.3.5在测量时，测量电流会使试样温度升高，因此，要求测量时间尽量短（不得超出1 min），电流密度低于1A/cm2，以保证因发热引起电阻率变化不超过士0.5%。335

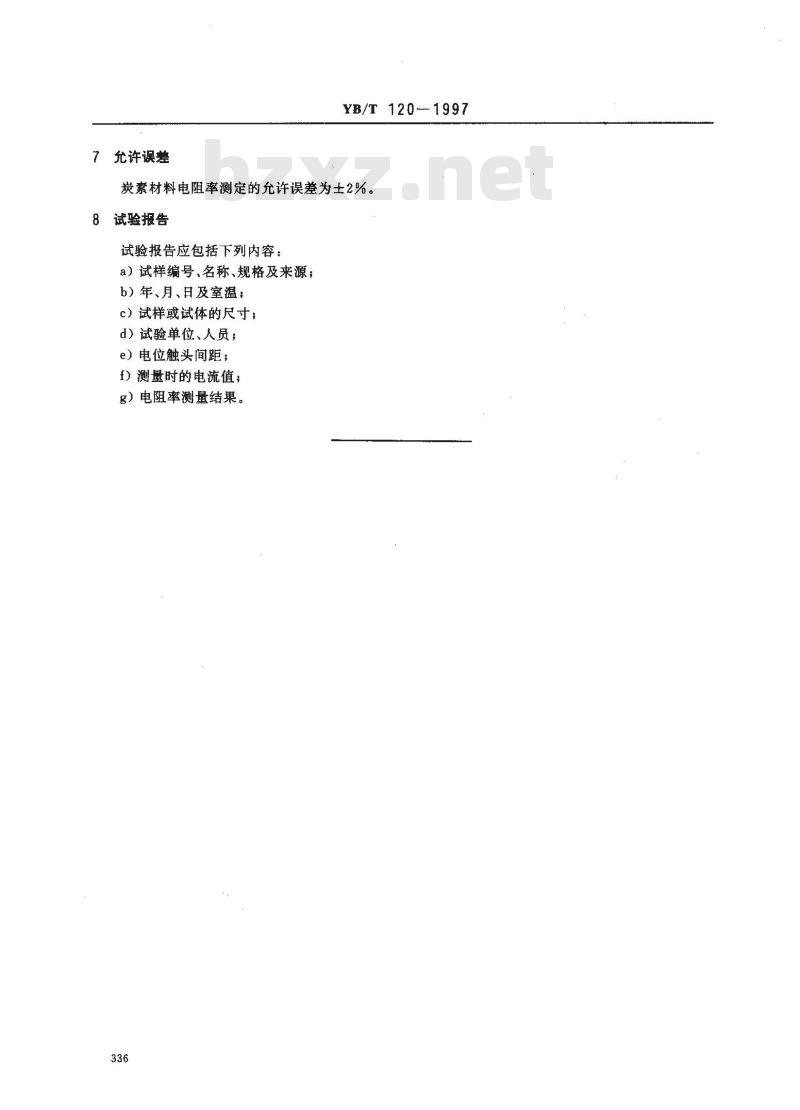

允许误差
YB/T 120-- 1997
炭素材料电阻率测定的允许误差为士2%。试验报告
试验报告应包括下列内容：
a）试样编号、名称、规格及来源；b）年、月、日及室温；
c）试样或试体的尺寸；
d）试验单位、人员；
e）电位触头间距；
f）测量时的电流值；
g）电阻率测量结果。
