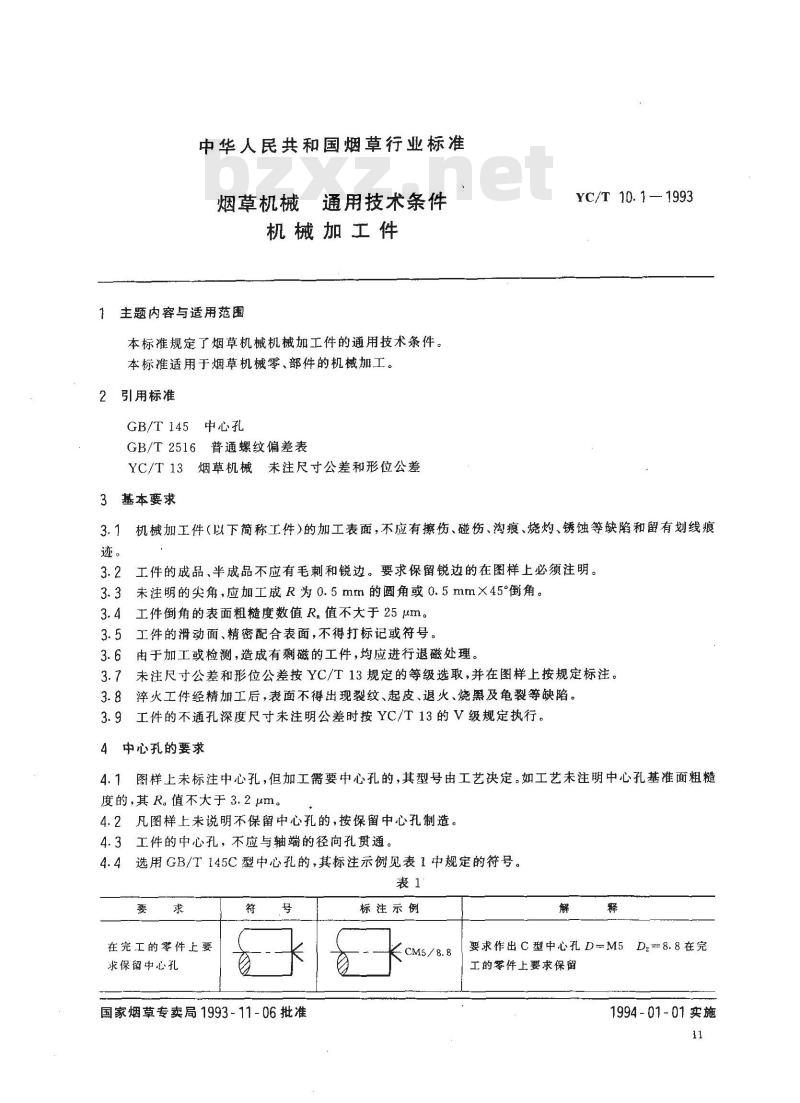

中华人民共和国烟草行业标准
烟草机械通用技术条件
机械加工件
1主题内容与适用范围
本标准规定了烟草机械机械加工件的通用技术条件。本标准适用于烟草机械零、部件的机械加工。2引用标准
GB/T145中心孔
GB/T2516普通螺纹偏差表
YC/T13烟草机械未注尺寸公差和形位公差3基本要求
YC/T10.1—1993
机械加工件（以下简称工件）的加工表面，不应有擦伤、碰伤、沟痕、烧灼、锈蚀等缺陷和留有划线痕3.1
工件的成品、半成品不应有毛刺和锐边。要求保留锐边的在图样上必须注明。未注明的尖角，应加工成R为0.5mm的圆角或0.5mmX45°倒角。3.3
3.4工件倒角的表面粗糙度数值R.值不大于25um。3.5工件的滑动面、精密配合表面，不得打标记或符号。3.6由于加工或检测，造成有剩磁的工件，均应进行退磁处理。3.7未注尺寸公差和形位公差按YC/T13规定的等级选取，并在图样上按规定标注。3.8淬火工件经精加工后，表面不得出现裂纹、起皮、退火、烧黑及龟裂等缺陷。3.9工件的不通孔深度尺寸未注明公差时按YC/T13的V级规定执行。4中心孔的要求
4.1图样上未标注中心孔，但加工需要中心孔的，其型号由工艺决定。如工艺未注明中心孔基准面粗糙度的，其R。值不大于3.2μm。
4.2凡图样上未说明不保留中心孔的，按保留中心孔制造。4.3工件的中心孔，不应与轴端的径向孔贯通。4.4选用GB/T145C型中心孔的，其标注示例见表1中规定的符号。表1
在完工的零件上要
求保留中心孔
国家烟草专卖局1993-11-06批准标注示例
要求作出C型中心孔D=M5D,=8.8在完工的零件上要求保留
1994-01-01实施
在完工的零件上可
以保留中心孔
在完工的零件上不
允许保留中心孔
螺纹工件
YC/T 10.1—1993

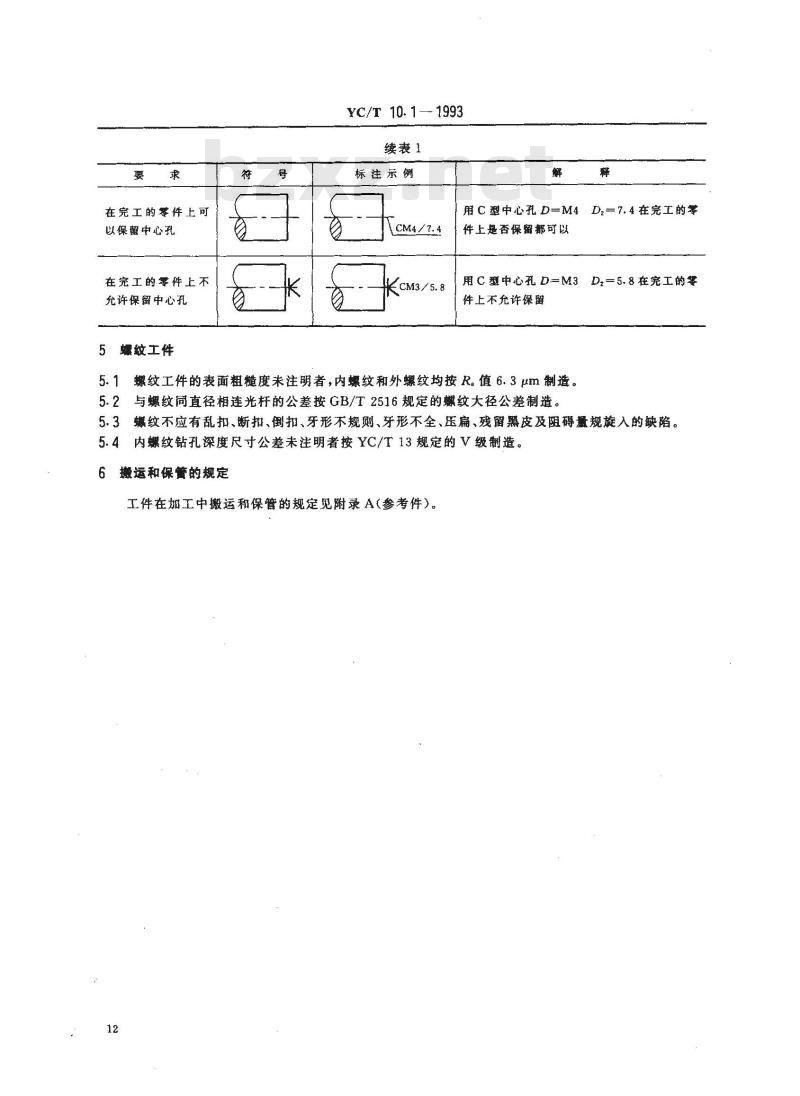

续表1
标注示例
用C型中心孔D=M4
D,=7.4在完工的零
件上是否保留部可以
用C型中心孔D=M3
Dz= 5. 8 在完工的等
件上不允许保留
螺纹工件的表面粗糙度未注明者，内螺纹和外螺纹均按R。值6.3μm制造，5.2与螺纹同直径相连光杆的公差按GB/T2516规定的螺纹大径公差制造。5.3螺纹不应有乱扣、断扣、倒扣、牙形不规则、牙形不全、压扁、残留黑皮及阻碍量规旋入的缺陷5.4内螺纹钻孔深度尺寸公差未注明者按YC/T13规定的V级制造。搬运和保策的规定
工件在加工中搬运和保管的规定见附录A（参考件）。12
YC/T 10. 1 --- 1993
附录A下载标准就来标准下载网

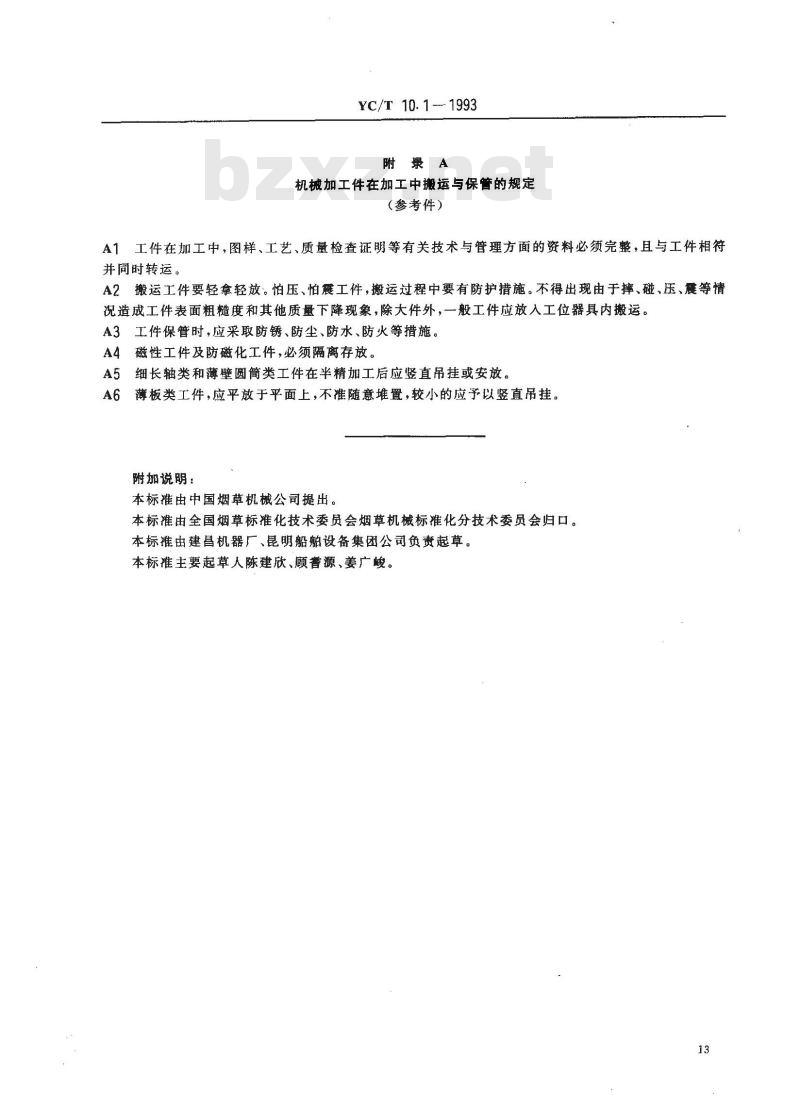

机械加工件在加工中搬运与保管的规定（参考件）
A1工件在加工中，图样、工艺、质量检查证明等有关技术与管理方面的资料必须完整，且与工件相符并同时转运。
A2搬运工件要轻拿轻放。怕压、怕展工件，搬运过程中要有防护措施。不得出现由于摔、碰、压、等情况造成工件表面粗糙度和其他质量下降现象，除大件外，一般工件应放入工位器具内搬运。A3工件保管时，应采取防锈、防尘、防水、防火等措施。A4磁性工件及防磁化工件，必须隔离存放。A5细长轴类和薄壁圆简类工件在半精加工后应竖直吊挂或安放。A6薄板类工件，应平放于平面上，不谁随意堆置，较小的应予以竖直吊挂。附加说明：
本标推由中国烟草机械公司提出。本标准由全国烟草标准化技术委员会烟草机械标准化分技术委员会归口。本标准由建昌机器厂、昆明船舶设备集团公司负责起草。本标推主要起草人陈建欣、顾誉源、姜广峻。13
