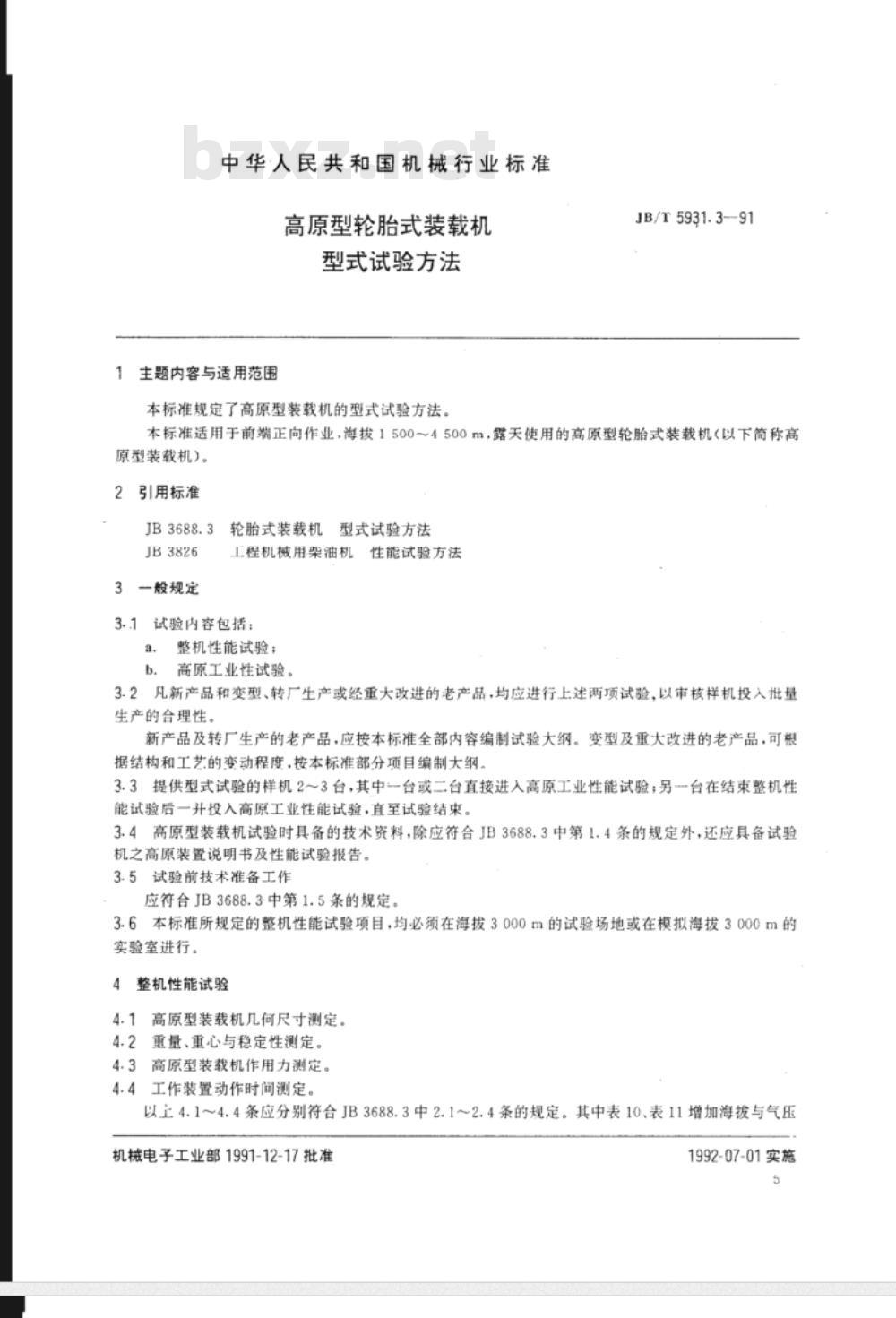

中华人民共和国机械行业标准
高原型轮胎式装载机
型式试验方法
1主题内容与适用范围
本标准规定了高原型装载机的型式试验方法。JB/T 5931.3-91
本标准适用于前端正向作业，海拔1500～4500m，露天使用的高原型轮胎式装载机（以下简称高原型装载机)。
2引用标准
JB3688.3轮胎式装载机型式试验方法JB3826
3般规定
工程机械用柴油机性能试验方法3..1试验内容包括：
a.整机性能试验；
高原工业性试验。
3.2凡新产品和变型、转厂生产或经重大改进的老产品，均应进行上述两项试验，以审核样机投入批量生产的合理性。
新产品及转厂生产的老产品，应按本标准全部内容编制试验大纲。变型及重大改进的老产品，可根据结构和工艺的变动程度.按本标准部分项目编制大纲，3.3提供型式试验的样机2～3台，其中一台或二台直接进入高原工业性能试验；另一台在结束整机性能试验后一并投入高原工业性能试验，直至试验结束。3.4高原型装载机试验时具备的技术资料，除应符合JB3688.3中第1.4条的规定外，还应具备试验机之高原装置说明书及性能试验报告。3.5试验前技术准备工作
应符合JB3688.3中第1.5条的规定。3.6本标准所规定的整机性能试验项目，均必须在海拔3000m的试验场地或在模拟海拔3000m的实验室进行。
4整机性能试验
4.1高原型装载机几何尺寸测定。4.2重量、重心与稳定性测定。
4.3高原型装载机作用力测定。
4.4工作装置动作时间测定。
以上4.1~4.4条应分别符合JB3688.3中2.1～2.4条的规定。其中表10、表11增加海拨与气压机械电子工业部1991-12-17批准1992-07-01实施
两项条件。

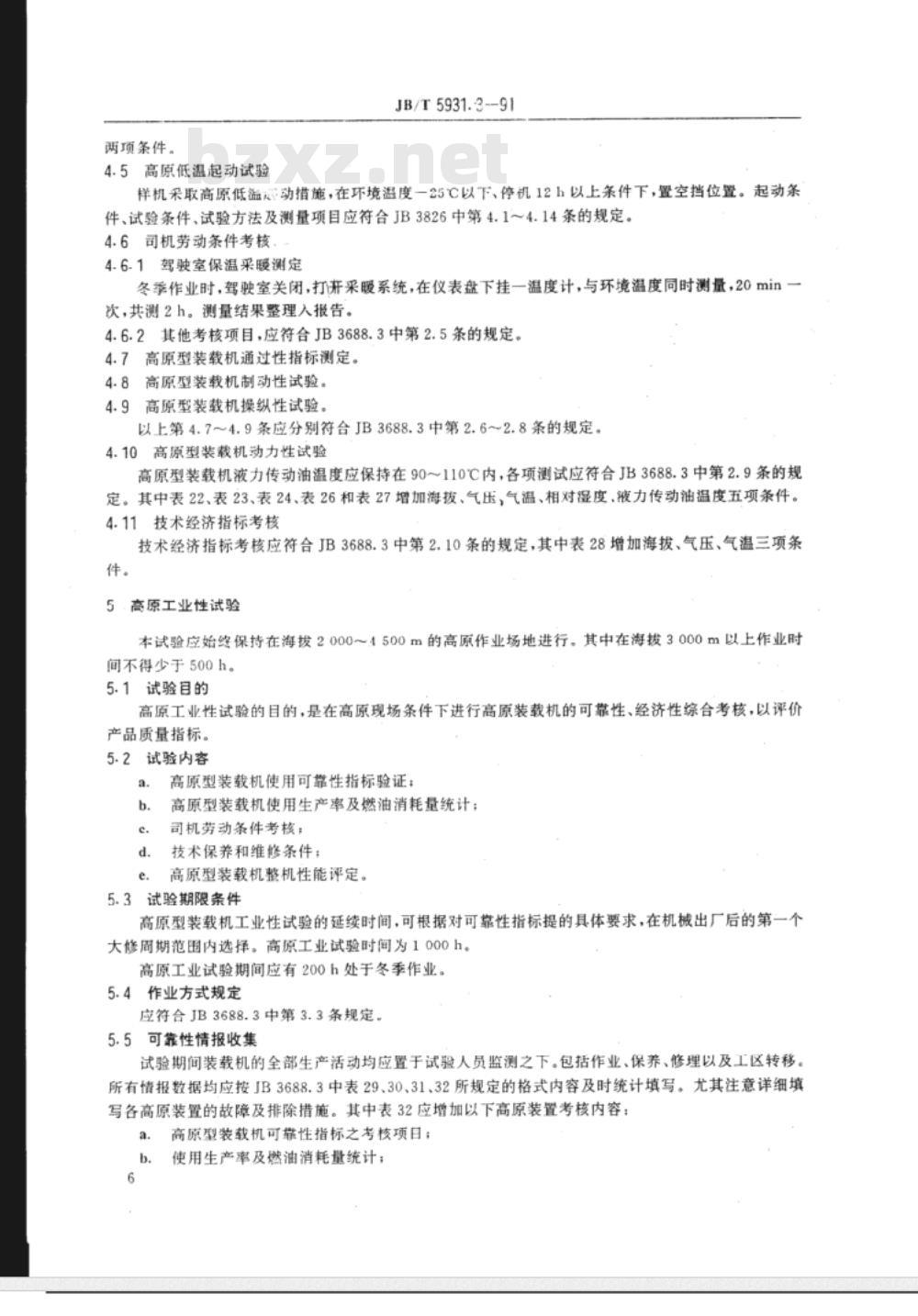

4.5高原低温起动试验
JB/T5931.3~91
样机采取高原低溢起动措施，在环境温度一25℃以下、停机12h以上条件下，置空挡位置。起动条件、试验条件、试验方法及测量项目应符合JB3826中第4.1~4.14条的规定。4.6司机劳动条件考核
4.6.1驾驶室保温采暖测定
冬季作业时，驾驶室关闭，打开采暖系统，在仪表盘下挂一温度计，与环境温度同时测量，20min次，共测2h。测量结果整理入报告。4.6.2其他考核项目，应符合JB3688.3中第2.5条的规定。4.7高原型装载机通过性指标测定。4.8高原型装载机制动性试验。
4.9高原型装载机操纵性试验。
以上第4.7～4.9条应分别符合JB3688.3中第2.6~2.8条的规定。4.10高原型装载机动力性试验
高原型装载机液力传动油温度应保持在90～110℃内，各项测试应符合JB3688.3中第2.9条的规定。其中表22、表23、表24、表26和表27增加海拔、气压，气温、相对湿度.腋力传动油温度五项条件。4.11技术经济指标考核
技术经济指标考核应符合JB3688.3中第2.10条的规定，其中表28增加海拔、气压、气温三项条件。
5高原工业性试验
本试验应始终保持在海拨2000～4500m的高原作业场地进行。其中在海拨3000m以上作业时间不得少于500h。
5.1试验目的
高原工业性试验的目的，是在高原现场条件下进行高原装载机的可靠性、经济性综合考核，以评价产品质量指标。
5.2试验内容
高原型装载机使用可靠性指标验证；高原型装载机使用生产率及燃油消耗量统计；司机劳动条件考核；
技术保养和维修条件；
高原型装载机整机性能评定。
5.3试验期限条件
高原型装载机工业性试验的延续时间，可根据对可靠性指标提的具体要求，在机械出厂后的第一个大修周期范围内选择。高原工业试验时间为1000h。高原工业试验期间应有200h处于冬季作业。5.4作业方式规定
应符合JB3688.3中第3.3条规定，5.5可靠性情报收集
试验期间装载机的全部生产活动均应置于试验人员监测之下。包括作业、保养、修理以及工区转移。所有情报数据均应按JB3688.3中表29、30、31、32所规定的格式内容及时统计填写。尤其注意详细填写各高原装置的故障及排除措施。其中表32应增加以下高原装置考核内容：a.

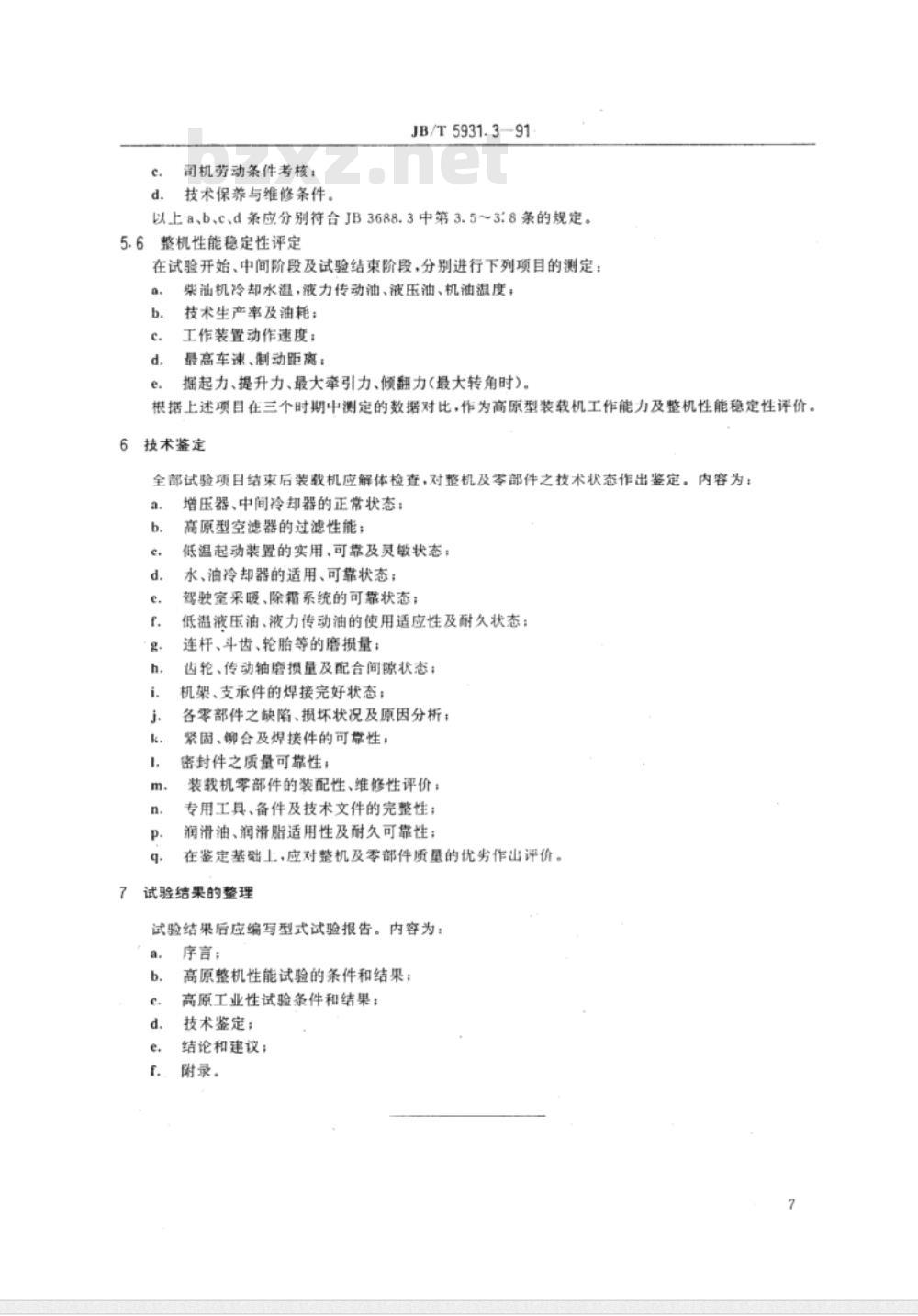

高原型装载机可靠性指标之考核项目；使用生产率及燃油消耗量统计；c.
司机劳动条件考核：
技术保养与维修条件。
JB/T5931.391
以上a、b、c、d条应分别符合JB3688.3中第3.5～3:8条的规定。整机性能稳定性评定
在试验开始、中间阶段及试验结束阶段，分别进行下列项目的测定：a.
柴油机冷却水温，液力传动油、液压油、机油温度；技术生产率及油耗；
工作装置动作速度；
最高车速、制动更离：
掘起力、提升力、最大牵引力、倾翻力(最大转角时)，根据上述项目在三个时期中测定的数据对比，作为高原型装载机工作能力及整机性能稳定性评价。6
技术鉴定
全部试验项目结束后装载机应解体检查，对整机及零部件之技术状态作出鉴定。内容为：a.
增压器、中间冷却器的正常状态；高原型空滤器的过滤性能；
低温起动装置的实用、可靠及灵敏状态；水、油冷却器的适用、可靠状态；驾驶室采暖、除霜系统的可靠状态；低温液压油、液力传动油的使用适应性及耐久状态：连杆、斗齿、轮胎等的磨损量；齿轮、传动轴磨损量及配合间隙状态；机架、支承件的焊接完好状态：各零部件之缺陷、损坏状况及原因分析；紧固、铆合及焊接件的可靠性，密封件之质量可靠性；
装载机零部件的装配性、维修性评价；专用工具、备件及技术文件的完整性；润滑油、润滑脂适用性及耐久可靠性；在鉴定基础上，应对整机及零部件质量的优劣作出评价。试验结果的整理
试验结果后应编写型式试验报告。内容为：a.
序言；
高原整机性能试验的条件和结果；高原工业性试验条件和结果；
技术鉴定；
结论和建议；
附录。

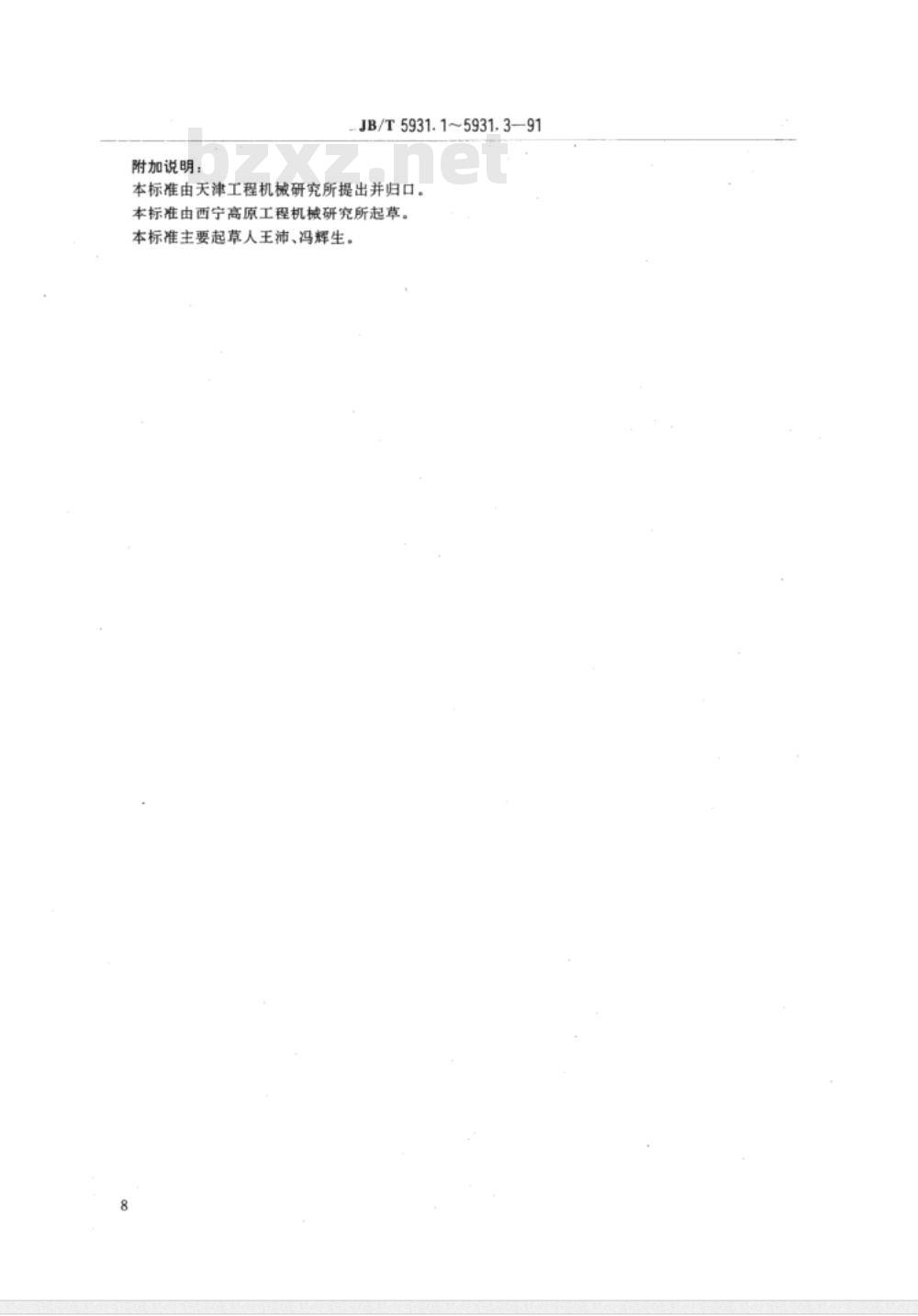

附加说明：
JB/T5931.1~5931.3—91
本标准由天津工程机械研究所提出并归口。本标准由西宁高原工程机械研究所起草。本标准主要起草人王沛、冯辉生。8

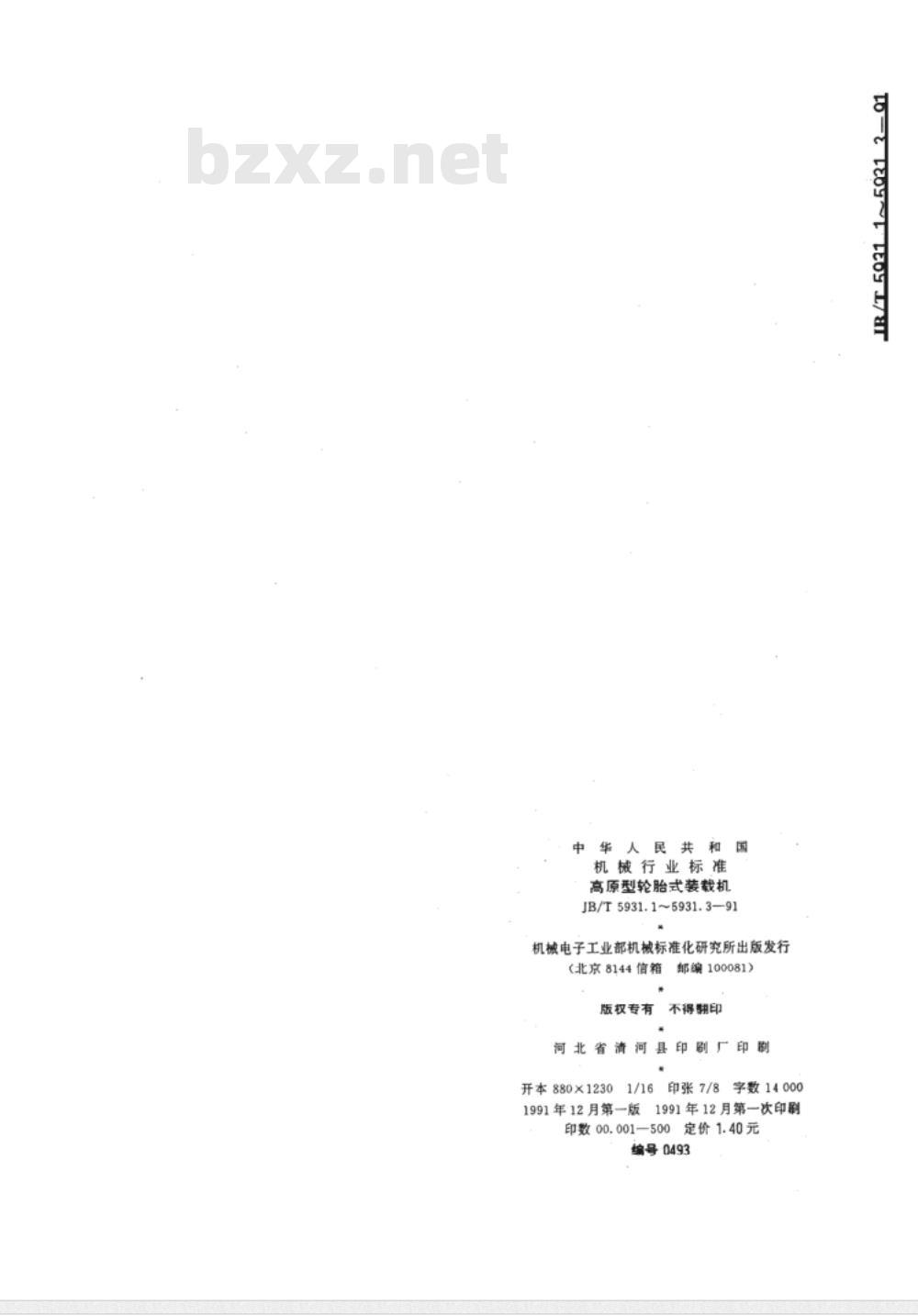

中华人民共和国
机械行业标准
高原型轮胎式装载机
JB/T5931.1~5931.3—91
机械电子工业部机械标准化研究所出版发行（北京8144信箱邮编100081）
不得翻印
版权专有
河北省清河县印剧广印剧
开本880×12301/16印张7/8
字数14000
1991年12月第一版1991年12月第一次印刷印数00.001—500定价1.40元wwW.bzxz.Net
编号0493
