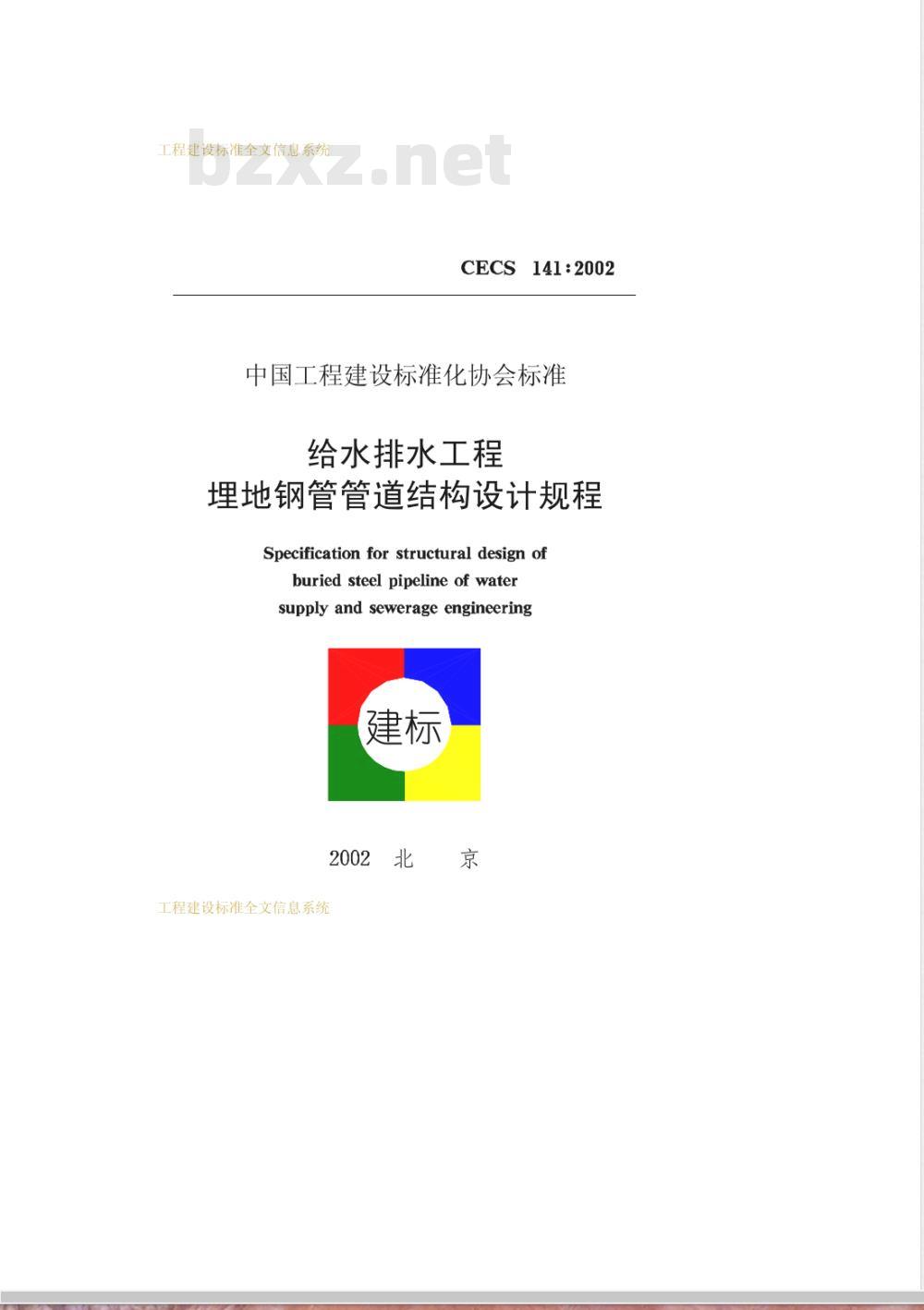

CECS 141:2002
中国工程建设标准化协会标准
给水排水工程
埋地钢管管道结构设计规程
Specification for structural design ofburied steel pipeline of watersupply and sewerage engineering建标
2002北京
工程建设标准全文信息系统
工程建设标准全文信息系统

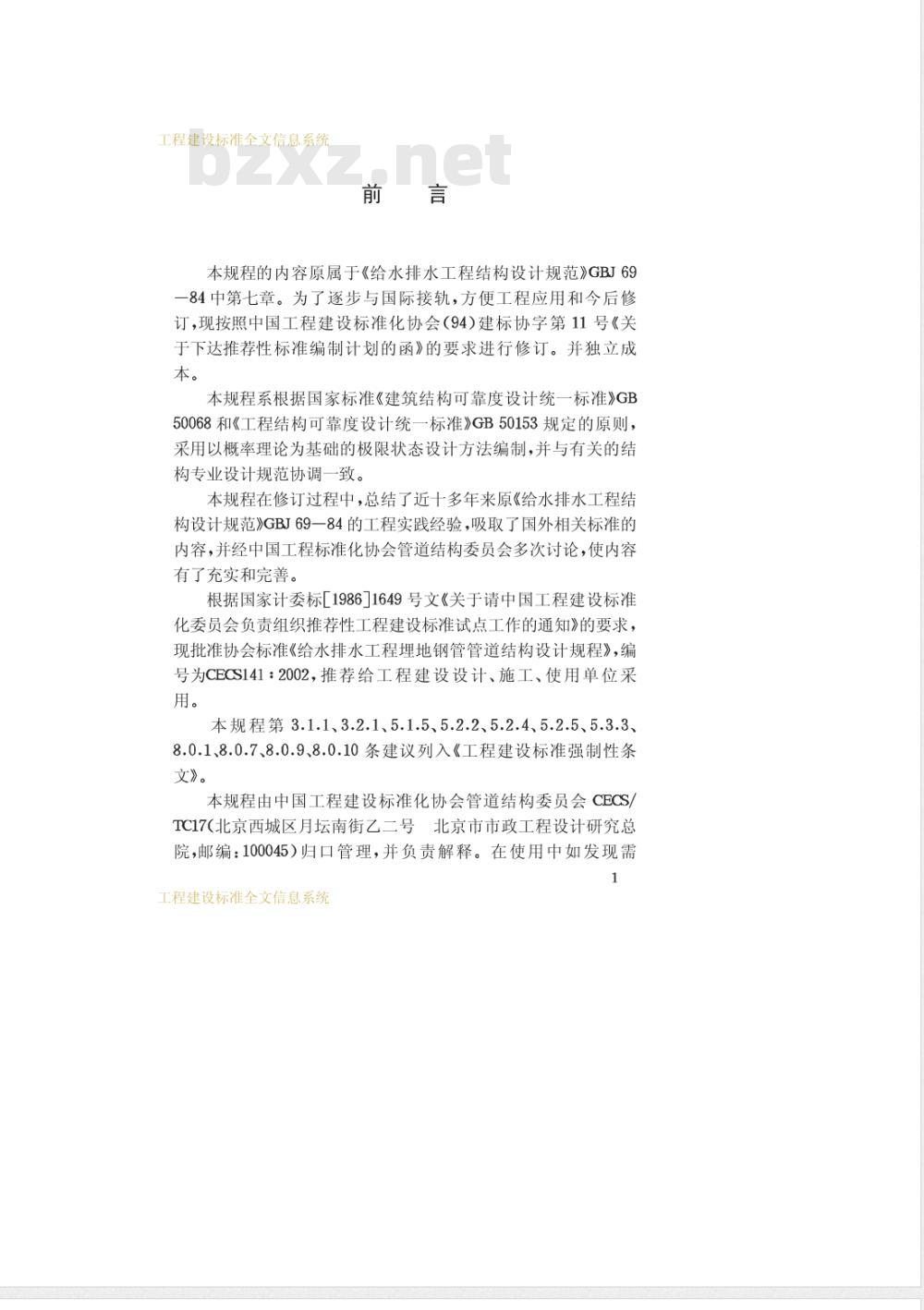

本规程的内容原属于《给水排水工程结构设计规范》GBJ69-84中第七章。为了逐步与国际接轨，方便工程应用和今后修订，现按照中国工程建设标准化协会（94）建标协字第11号《关于下达推荐性标准编制计划的函》的要求进行修订。并独立成本。
本规程系根据国家标准《建筑结构可靠度设计统一标准》GB50068和《工程结构可靠度设计统一标准》GB50153规定的原则，采用以概率理论为基础的极限状态设计方法编制，并与有关的结构专业设计规范协调一致。
本规程在修订过程中，总结了近十多年来原《给水排水工程结构设计规范》GBJ69一84的工程实践经验，吸取了国外相关标准的内容，并经中国工程标准化协会管道结构委员会多次讨论，使内容有了充实和完善。
根据国家计委标[1986]1649号文《关于请中国工程建设标准化委员会负责组织推荐性工程建设标准试点工作的通知》的要求，现批准协会标准《给水排水工程埋地钢管管道结构设计规程》，编号为CECS141：2002，推荐给工程建设设计、施工、使用单位采用。
本规程第3.1.1、3.2.1、5.1.5、5.2.2、5.2.4、5.2.5、5.3.3、8.0.1、8.0.7、8.0.9、8.0.10条建议列入《工程建设标准强制性条文》。
本规程由中国工程建设标准化协会管道结构委员会CECS/TC17(北京西城区月坛南街乙二号北京市市政工程设计研究总院，邮编：100045）归口管理，并负责解释。在使用中如发现需1
工程建设标准全文信息系统
工程建设标准全文信息系统

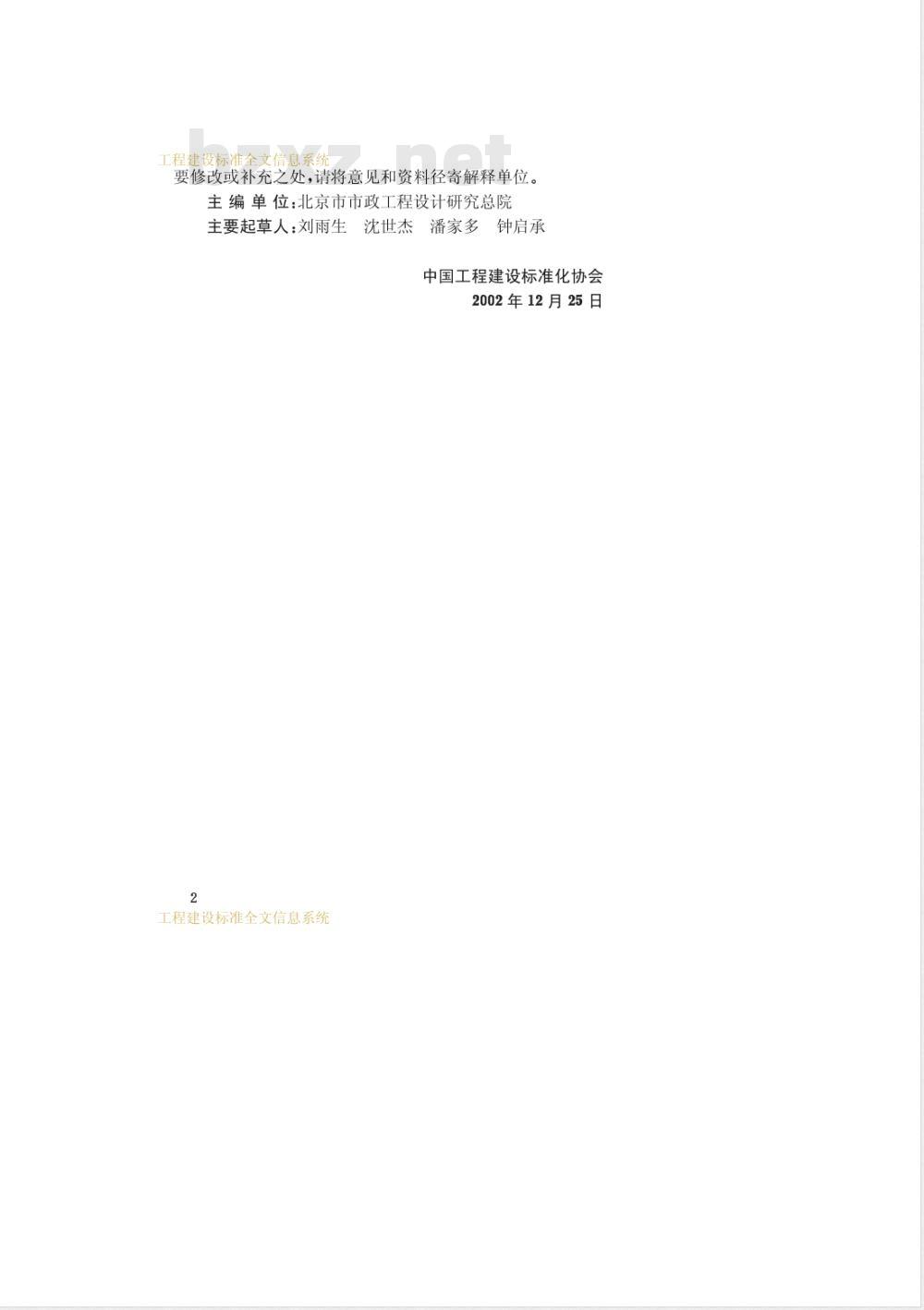

要修改或补充之处，请将意见和资料径寄解释单位。主编单位：北京市市政工程设计研究总院主要起草人：刘雨生沈世杰潘家多钟启承中国工程建设标准化协会
2002年12月25日
工程建设标准全文信息系统
工程建设标准全文信息系统

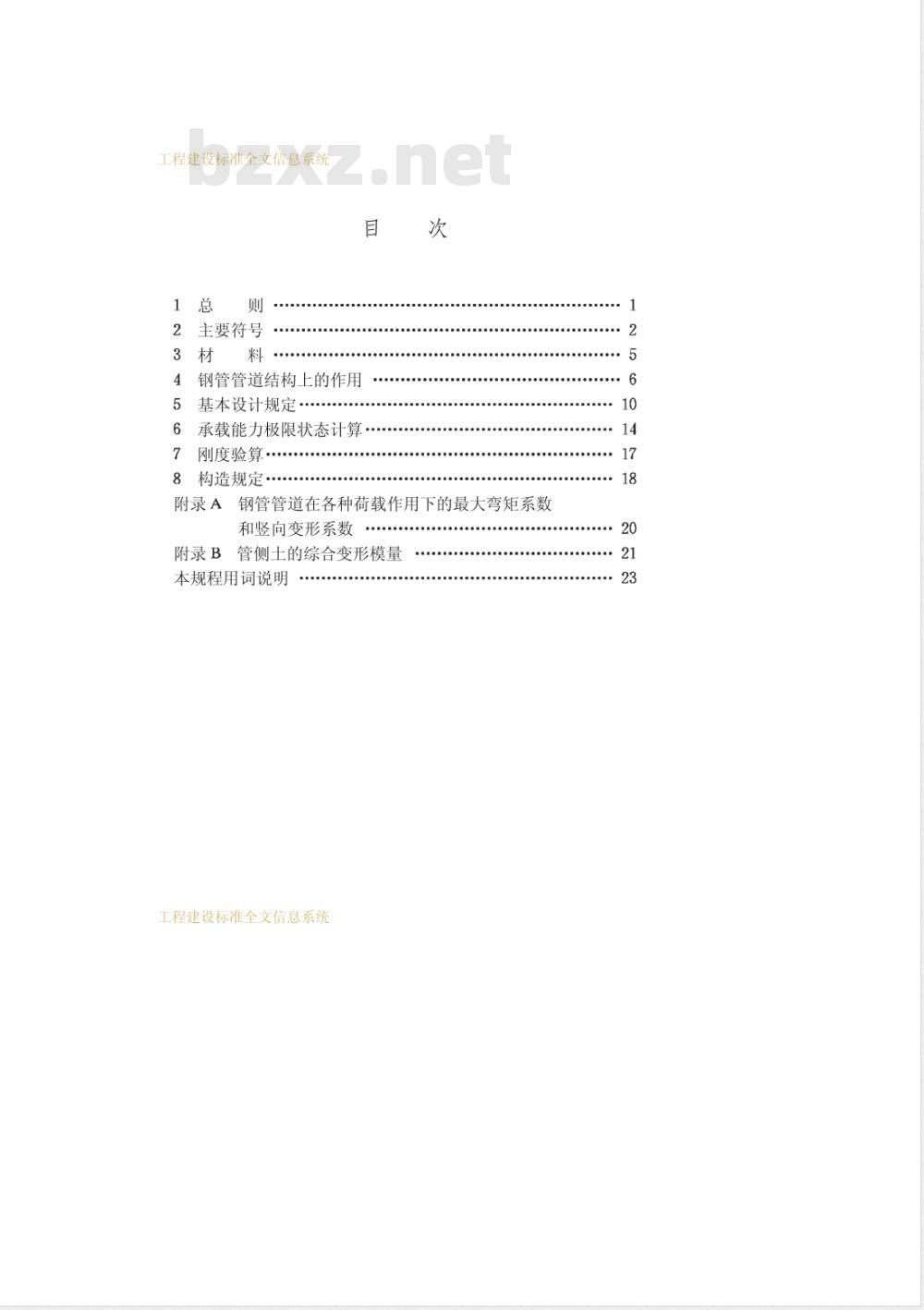

主要符号
钢管管道结构上的作用
基本设计规定
承载能力极限状态计算
刚度验算
构造规定
附录A钢管管道在各种荷载作用下的最大弯矩系数和竖向变形系数
附录B
管侧土的综合变形模量
本规程用词说明
工程建设标准全文信息系统
工程建设标准全文信息系统

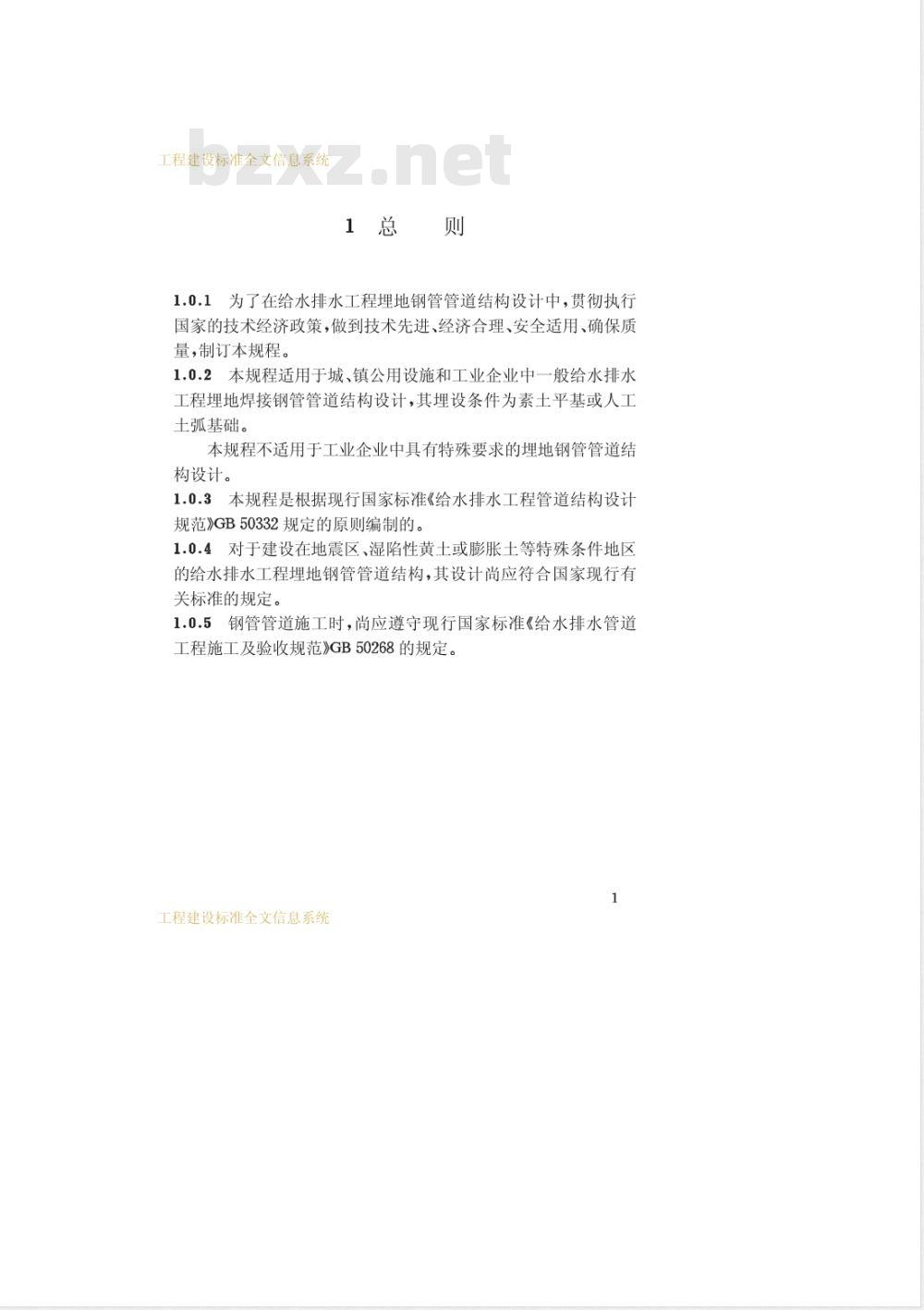

1总　１
1.0.1为了在给水排水工程理地钢管管道结构设计中，贯彻执行国家的技术经济政策，做到技术先进、经济合理、安全适用、确保质量，制订本规程。
本规程适用于城、镇公用设施和工业企业中一般给水排水1.0.2
工程埋地焊接钢管管道结构设计，其埋设条件为素土平基或人工土弧基础。
本规程不适用于工业企业中具有特殊要求的埋地钢管管道结构设计。
1.0.3本规程是根据现行国家标准《给水排水工程管道结构设计规范》GB50332规定的原则编制的。1.0.4对于建设在地震区、湿陷性黄土或膨胀土等特殊条件地区的给水排水工程埋地钢管管道结构，其设计尚应符合国家现行有关标准的规定。
1.0.5钢管管道施工时，尚应遵守现行国家标准《给水排水管道工程施工及验收规范》GB50268的规定。1
工程建设标准全文信息系统
工程建设标准全文信息系统
主要符号
管道上的作用和作用效应
F——管内真空压力标准值；
Frw,k——浮托力标准值；
Fsv,k——管道单位长度上管顶竖向土压力标准值；F管道的工作压力标准值；
一管道的设计内水压力标准值：Fak
温度作用标准值；
Gl—钢管管道结构自重标准值；Gu
Wd,max
管道内水重标准值；
-地面车辆轮压产生的管顶处的单位面积上竖向压力标准值；
地面堆积荷载产生的竖向压力标准值；一管道的最大竖向变形。
材料性能
一钢管管材弹性模量；
E。—管侧向填土的变形模量；
En—基槽两侧原状土的变形模量；E。管侧土的综合变形模量；
f一钢管管材或焊缝的强度设计值；钢管管材的线膨胀系数；
一回填土重度；
钢管管材的泊桑比；
回填土的泊桑比。
几何参数
工程建设标准全文信息系统
工程建设标准全文信息系统
一单个车轮着地分布长度；
b———单个车轮着地分布宽度；bo——管壁计算宽度；
D——管道外壁直径；
Do——管道的计算直径；
H管顶至设计地面的覆土高度；
一管的计算半径；
管的外壁半径；
t—管壁设计厚度；
t——管壁计算厚度。
2.0.4计算系数
钢管管道结构的自重效应系数；CG,sy
竖向土压力效应系数；
Ccw——管道内水重效应系数；
Co,wd、Cov、Com、Cot、Cos
分别为设计内水压力、地面车辆荷载、地面堆积荷载、温度作用和地基不均匀沉降的效应系数；
DL-变形滞后效应系数；
Cgm、kum、kum
分别为钢管管道结构自重、竖向土压力和管内水重作用下柔性管管壁截面的最大弯矩系数；b——竖向压力作用下柔性管的竖向变形系数；K抗滑稳定性抗力系数；
K—管壁截面的设计稳定性抗力系数；K—抗浮稳定性抗力系数；
VGI、VG,sV、Vaw、VGs——分别为管道结构自重、竖向土压力、管内水重和地基不均匀沉降的分项系数；Vo——设计内水压力、地面车辆荷载、堆积荷载和温度作用的分项系数；
。可变作用的组合系数；
工程建设标准全文信息系统
工程建设标准全文信息系统
。———可变作用的准永久值系数。4
工程建设标准全文信息系统
工程建设标准全文信息系统
3.1材质标准下载标准就来标准下载网
3.1.1钢管的管材强度等级不应低于Q235。其质量应符合现行国家标准《碳素结构钢》GB/T700的要求。钢管的焊接材料应符合下列要求：3.1.2
1手工焊接用的焊条，应符合现行国家标准《碳钢焊条》GB/T5117的要求。选用的焊条型号应与钢管管材力学性能相适应。
自动焊或半自动焊应采用与钢管管材力学性能相适应的焊2
丝和焊剂。焊丝应符合现行国家标准《熔化焊用钢丝》GB/T14957的要求。
3.2计算指标
3.2.1钢管管材和焊缝的强度设计值，应根据现行国家标准《钢结构设计规范》GB50017的规定采用。钢材的物理性能指标应按表3.2.2采用。3.2.2
表3.2.2钢材的物理性能指标
弹性模量Ep
(N/mm2）
2.06×105
重度V
(kN/m2）
工程建设标准全文信息系统
线膨胀系数α
（以每℃计）
12×10-6
泊桑比
工程建设标准全文信息系统
钢管管道结构上的作用
4.1作用分类和作用代表值
4.1.1钢管管道结构上的作用可分为永久作用和可变作用两类：1永久作用应包括管道结构自重、竖向土压力、管道内水重和地基的不均匀沉降。
2可变作用应包括管道内的设计内水压力、管道真空压力、地面堆积荷载、地面车辆荷载、地下水浮力和温度变化作用。4.1.2钢管管道结构设计时，对不同性质的作用应采用不同的代表值。作用标准值为作用的基本代表值。对永久作用，应采用标准值作为代表值。对可变作用，应根据设计要求采用标准值、组合值或准永久值作为代表值。作用的组合值或准永久值，应为作用的标准值乘以作用的组合系数或准永久值数。
4.1.3当钢管管道结构承受两种或两种以上可变作用，且按承载能力极限状态的作用效应基本组合进行设计时，可变作用应采用组合值作为代表值。
4.1.4当按正常使用极限状态的作用效应准永久组合进行设计时，可变作用应采用准永久值作为代表值。4.2永久作用标准值
钢管管道结构自重标准值可按下式计算：4.2.1
Gi=0.001 Vst元 Dg t
Gi—钢管管道结构自重标准值(kN/m)；(4.2.1)
Do—钢管管道的计算直径，按圆心至管壁中线计算(m);
工程建设标准全文信息系统
工程建设标准全文信息系统
一管壁设计厚度(mm）；
Vst——钢管管材重度，按表3.2.2采用。作用在钢管管顶的竖向土压力，其标准值应按下式计算：4.2.2
Fsv,k= ys H, Di
Fsv.k——竖向土压力标准值(kN/m);式中
Vs——回填土重度(kN/m2）；
H管顶至设计地面的覆土高度(m)；Di——管外壁直径(m)。
4.2.3钢管管道内水的重度标准值Vw可取10kN/m。（4.2.2)
4.2.4地基不均勾沉降的标准值，应按现行国家标准《建筑地基基础设计规范》GB50007的规定计算确定。4.3可变作用标准值、准永久值系数4.3.1钢管管道设计内水压力的标准值，应按下列规定计算：对给水工程，可按下式计算：
Fwd.k=Fwk+0.5
(4.3.1-1)
Fwdlk—钢管管道的设计内水压力标准值，取不小于0.9；式中
F—钢管管道的工作压力标准值(MPa)。2对排水工程，可按下式计算：
Fwd,k=1.5Fw
(4.3.1-2)
钢管管道在运行过程中可能产生的真空压力，其标准值4.3.2
F可取0.05MPa，准永久值系数可取。=0。4.3.3地面堆积荷载产生的竖向压力标准值9mk可取10kN/m2，准永久值系数可取。=0.5。
4.3.4地面车辆轮压产生的管顶处竖向压力标准值及其准永久值系数，可按下列规定确定：
1单个轮压产生的管顶处竖向压力标准值，可按下式计算（图4.3.4-1）：
工程建设标准全文信息系统
