【其他行业标准】 给水排水工程钢筋混凝土沉井结构设计规程(附条文说明)

CECS 137 :2002

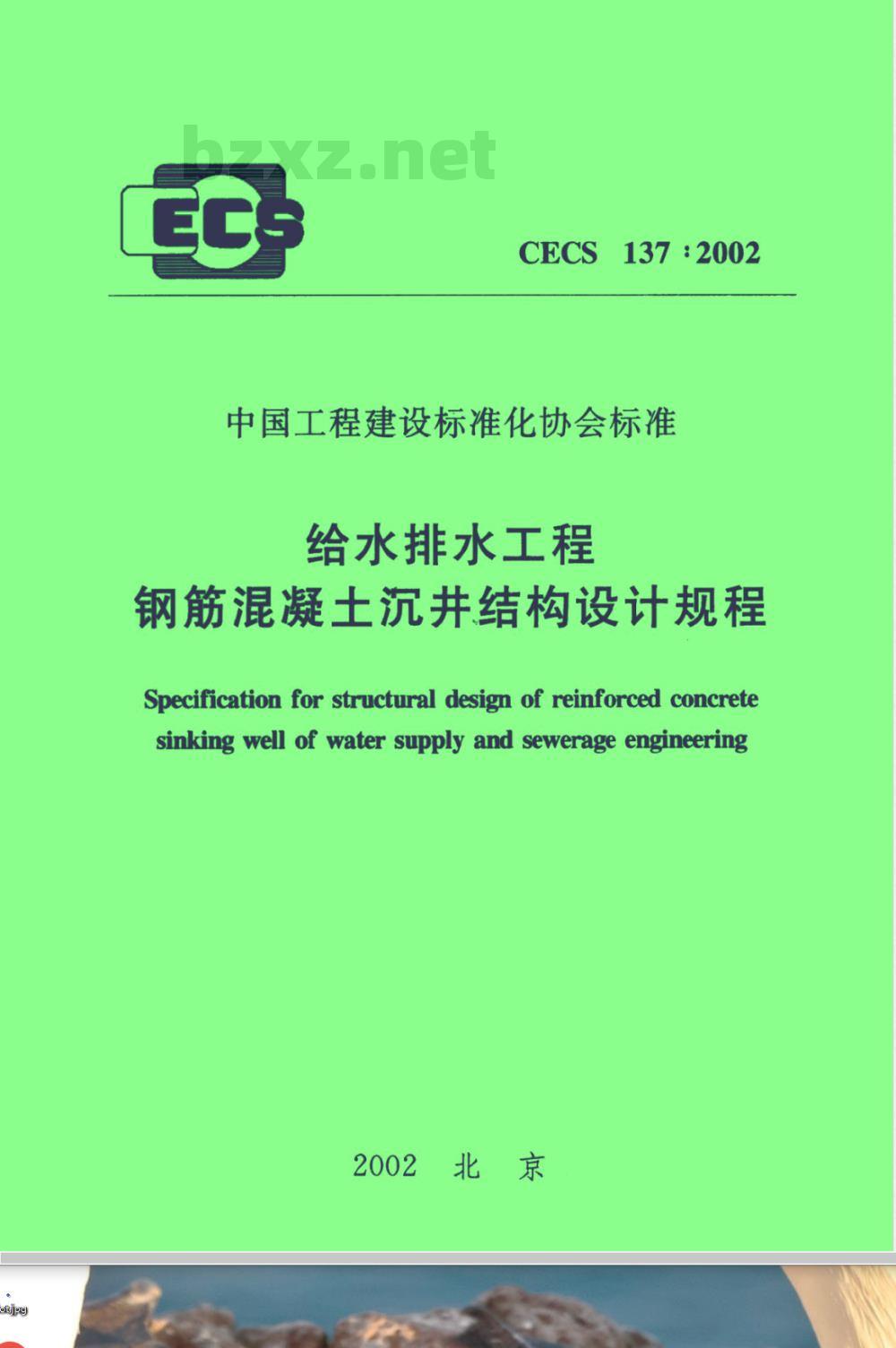

中国工程建设标准化协会标准
给水排水工程
钢筋混凝土沉井结构设计规程
Specification for structural design of reinforced concretesinking well of water supply and sewerage engineering東北京
中国工程建设标准化协会标准
给水排水工程
钢筋混凝土沉井结构设计规程
Specification for structural design of reinforced concretesinking well of water supply and sewerage engineeringCECS137:2002

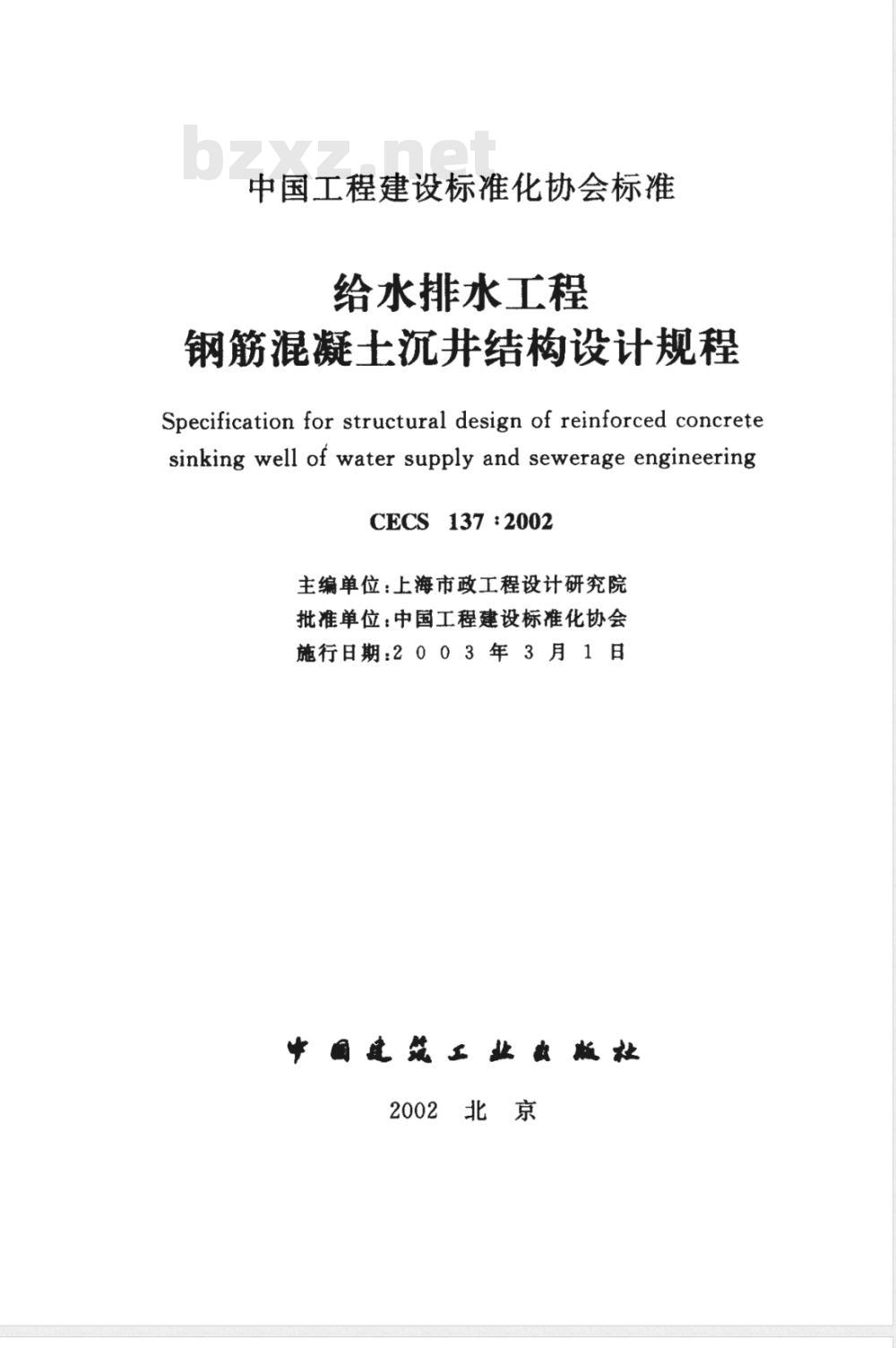

主编单位：上海市政工程设计研究院批准单位：中国工程建设标准化协会施行日期2003年3月1日
中国建筑工业数版杜
2002北京
中国工程建设标准化协会标准
给水排水工程
钢筋混凝土沉井结构设计规程
Specification for structural design of reinforced concretesinking well of water supply and sewerage engineeringCECS 137 : 2002

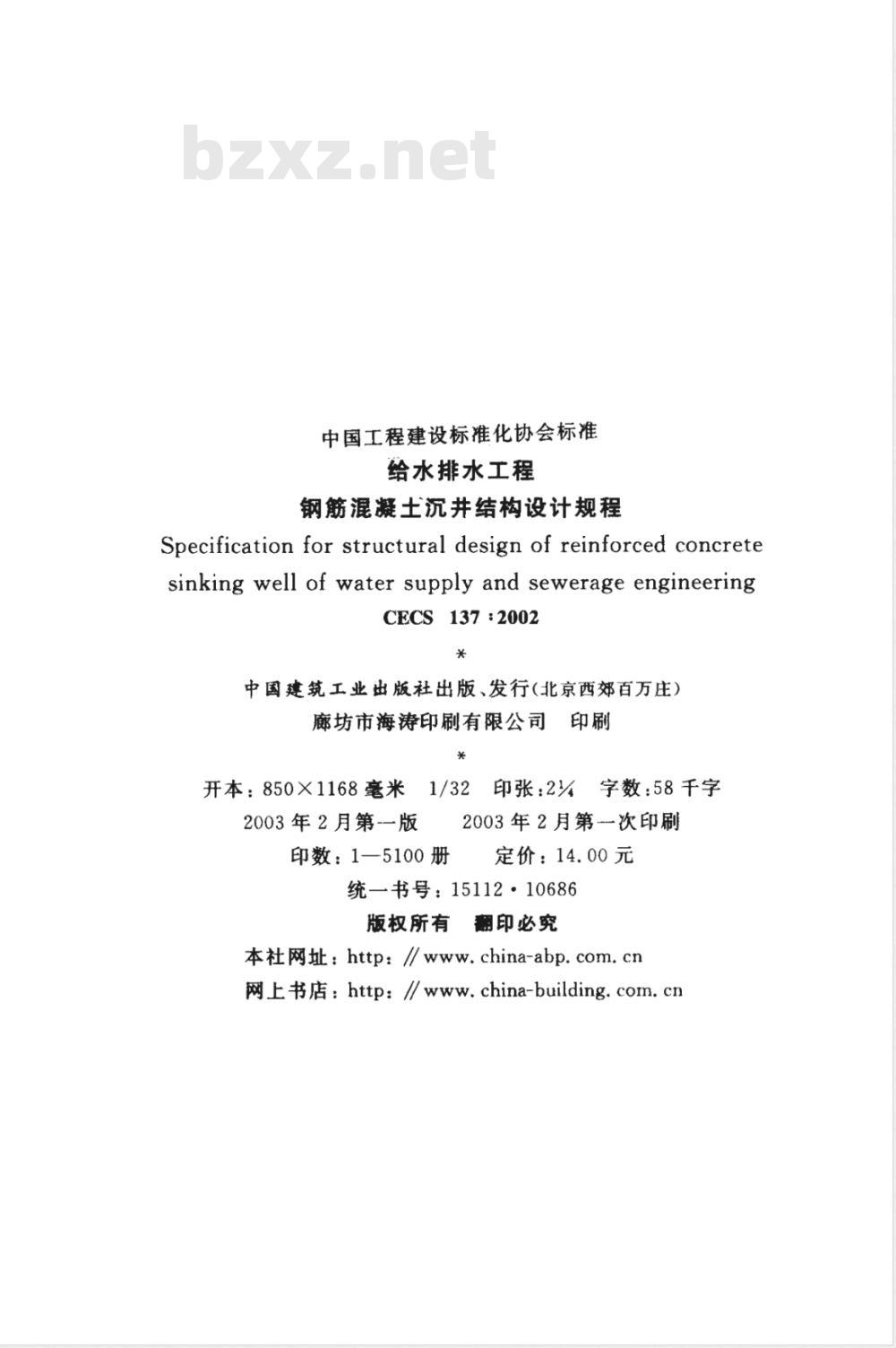

中国建筑工业出版社出版、发行（北京西郊百万庄）廊坊市海涛印刷有限公司印刷
开本：850×1168毫米1/32印张：2X字数：58千字
2003年2月第一版
2003年2月第次印刷
印数：1—5100册
定价：14.00元
统一书号：15112·10686
版权所有翻印必究
本社网址：http：//www.china-abp.com.cn网上书店：http：//www.china-building.com.cn前言

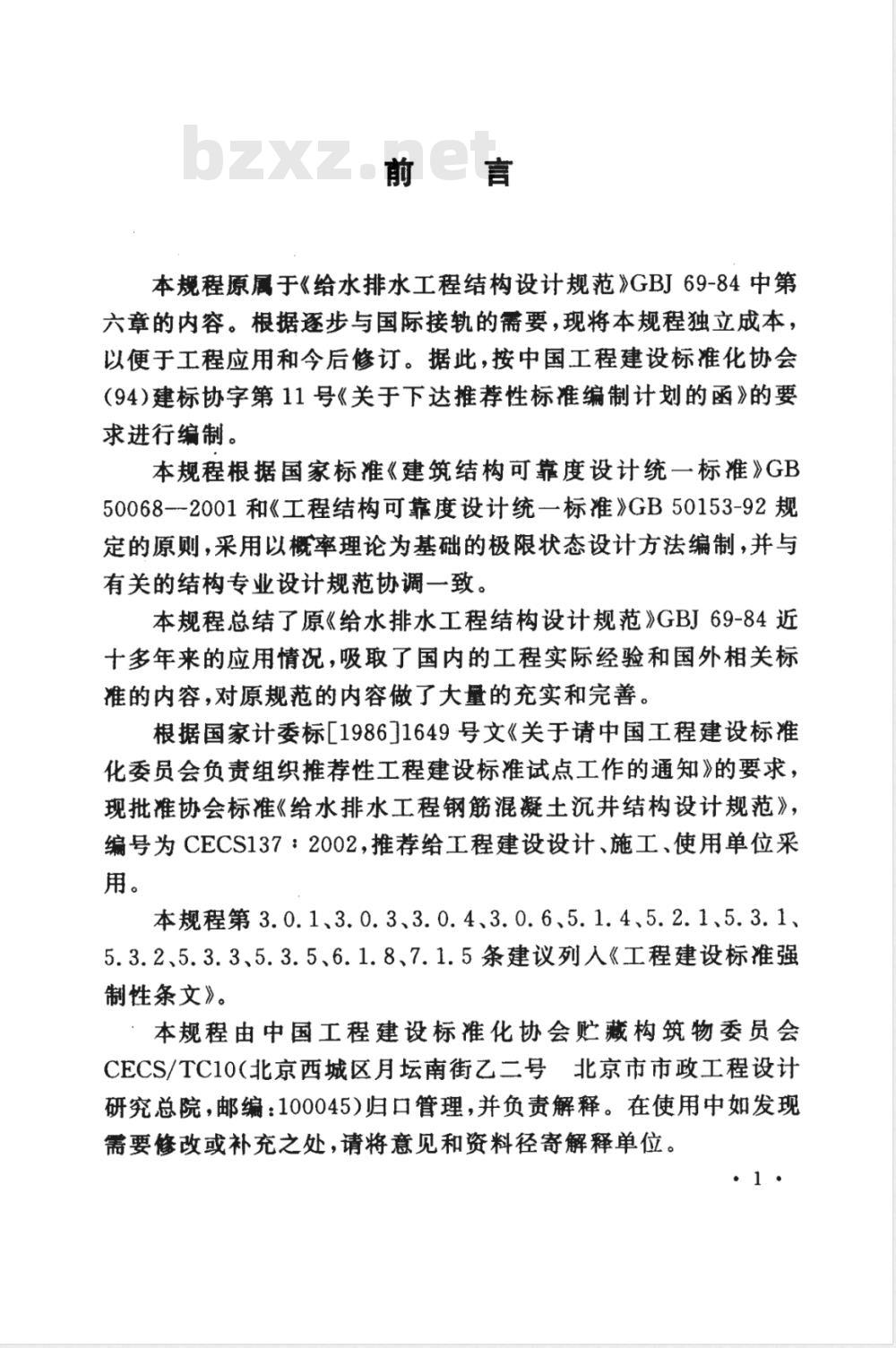

本规程原属于《给水排水工程结构设计规范》GBJ69-84中第六章的内容。根据逐步与国际接轨的需要，现将本规程独立成本，以便于工程应用和今后修订。据此，按中国工程建设标准化协会（94）建标协字第11号《关于下达推荐性标准编制计划的函》的要求进行编制。
本规程根据国家标准《建筑结构可靠度设计统一标准》GB50068--2001和《工程结构可靠度设计统一标准》GB50153-92规定的原则,采用以概率理论为基础的极限状态设计方法编制，并与有关的结构专业设计规范协调一致。本规程总结了原《给水排水工程结构设计规范》GBJ69-84近十多年来的应用情况，吸取了国内的工程实际经验和国外相关标准的内容，对原规范的内容做了大量的充实和完善。根据国家计委标[1986]1649号文《关于请中国工程建设标准化委员会负责组织推荐性工程建设标准试点工作的通知》的要求，现批准协会标准《给水排水工程钢筋混凝土沉井结构设计规范》，编号为CECS137：2002，推荐给工程建设设计、施工、使用单位采用。
本规程第3.0.1、3.0.3、3.0.4、3.0.6、5.1.4、5.2.1、5.3.1、5.3.2、5.3.3、5.3.5、6.1.8、7.1.5条建议列人《工程建设标准强制性条文》。
本规程由中国工程建设标准化协会贮藏构筑物委员会CECS/TC1O（北京西城区月坛南街乙二号北京市市政工程设计研究总院，邮编：100045）归口管理，并负责解释。在使用中如发现需要修改或补充之处，请将意见和资料径寄解释单位。.1.

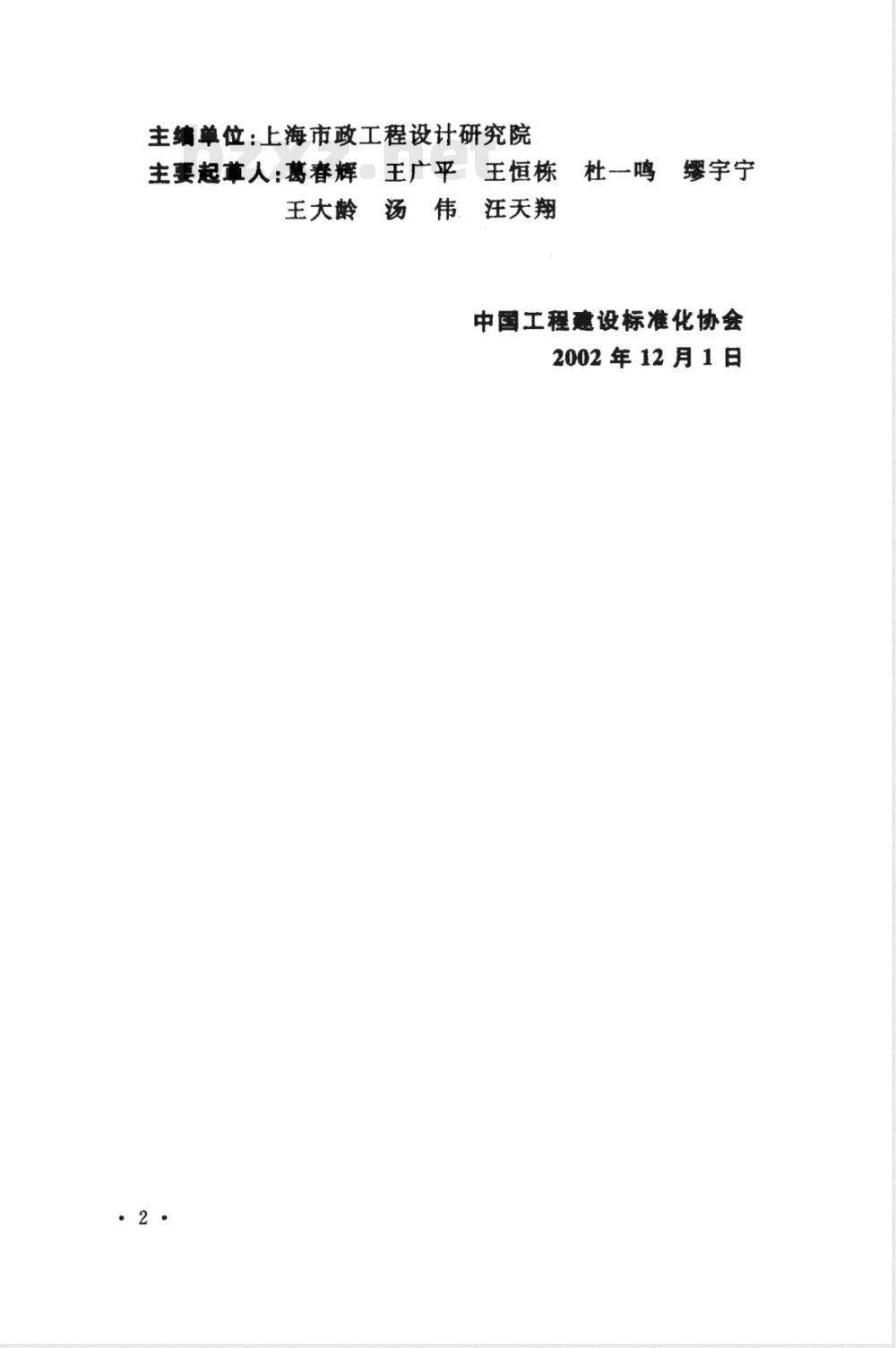

主编单位：上海市政工程设计研究院主要起草人:葛春辉 王广平王恒栋缪宇宁
杜一鸣
王大龄　汤伟．汪天翔　
中国工程建设标准化协会
2002年12月1日
2主要术语、符号
主要术语
主要符号
4结构上的作用
作用分类和作用代表值…
4.2永久作用标准值
4.3可变作用标准值和准永久值系数5基本设计规定
一般规定
5.2承载能力极限状态计算
5. 3正常使用极限状态验算
6 沉井下沉和结构计算
一般规定
圆形沉井··
矩形沉井·
7构造要求
一般规定·
7.2基本构造
附录A钢筋混凝土矩形截面处于受弯或大偏心受拉(压）状态时的最大裂缝宽度计算
附录B带中隔墙圆形沉井的内力计算本规程用词说明
附：条文说明
1总则
1.0.1为了在给水排水工程钢筋混凝士沉井结构设计中贯彻国家的技术经济政策，力求做到技术先进、经济合理、安全适用、确保质量，制定本规程。
1.0.2本规程适用于给水排水工程中各类钢筋混凝土沉井结构的设计。
1.0.3本规程根据《建筑结构可靠度设计统一标准》GB50068、《工程结构可靠度设计统-标准》GB50153及《给水排水工程构筑物结构设计规范》GB50069规定的原则制定。符号、计量单位和基本术语按照《建筑结构设计术语和符号标准》GB/T50083的规定采用。
1.0.4按本规程设计时，材料和施工质量尚应符合《给水排水构筑物施工及验收规范》GBJ141等有关标准的要求。1.0.5对拟建在地震区、冻土地区、湿陷性黄土地区及膨胀土地区的沉并，设计时尚应符合现行有关标准的规定。·1
2　主要术语和符号　
2.1主要术语
2.1.1 沉井和干式沉井 sinking well and dry sinking well 沉井指在地面制作后，从井内部取土下沉至预定标高的结构；干式沉井指使用时井内无水的沉井。2.1.2 刃脚 cutting curb
沉井壁板下端带有斜面的部分，用于支承沉井重量和切土下沉。2.1.3 排水下沉 sinking by drainage沉井下沉过程中，在取土作业时排除井内积水。2.1.4 不排水下沉 sinking without drainage沉井下沉过程中，在取土作业时不排除井内积水。2.2主要符号　
2.2.1作用、作用效应和抗力
主动士压力合力标准值
被动土压力合力标准值
fk井壁外侧土的摩阻力标准值
冰的极限抗压强度
主动土压力标准值
被动土压力标准值
融流冰块的压力标准值
流水压力标准值
水的浮托力标准值
沉井自重标准值
Ptk—J
顶管力标准值
R—结构构件抗力设计值
Uw—水流的平均流速
混凝土构件的最大裂缝宽度
2.2.2材料性能
混凝土的抗冻等级
Si——混凝土的抗渗等级
几何参数
沉井水下封底混凝土厚度
h刃脚斜面垂直高度
顶管力至刃脚底部的距离
沉井人土深度
沉井中心至设计水位的距离
最低冲刷线至井顶的距离
圆形沉井井壁中心半径
井壁厚度
沉井中隔墙厚度
冰层厚度
设计系数
主动土压力系数
被动土压力系数Www.bzxZ.net
水流力系数
k st \
-下沉系数
下沉稳定系数
抗浮系数
抗滑移系数
抗倾覆系数
迎水流面体型系数
淹没深度影响系数
3材料
3.0.1沉井结构的混凝土强度等级应按立方体抗压强度标准值确定。干式沉并主体结构的混凝土强度等级不应低于C25，湿式沉并主体结构的混凝土强度等级不应低于C20。3.0.2水下封底混凝土强度等级不宜低于C20。3.0.3凡有抗渗要求的沉井，壁板和底板混凝土的抗渗等级应通过试验确定，并应符合表3.0.3要求。表3.0.3混凝土抗渗等级(Si)的选用最大水头与混凝土厚度的比值（训）<10
抗渗等级(Si)
注：混凝土抗渗等级Si系指,龄期为28d的混凝土试件，施加iX 0.1MPa水压力后满足不渗水指标。
3.0.4最冷月平均气温低于一3℃的地区，外露的井壁混凝土应具有良好的抗冻性能，并应按表3.0.4的要求采用。抗冻混凝土用水泥不得采用火山灰硅酸盐水泥和粉煤灰硅酸盐水泥。表3.0.4混凝土抗冻等级(Fi)的选用冻融循环次数
最冷月平均气温
低于－10℃
-3～-10℃
≥100
注：1混凝土抗冻等级Fi系指，龄期为28d的混凝土试件，在进行相应冻融循环总次数次作用后，其强度降低不大于25%，重量损失不超过5%；2气温应根据连续5年以上的实测资料，统计其平均值确定；3冻融循环总次数系指一年内气温从十3℃以上降至一3℃以下，然后回升至十3℃以上的交替次数；对于地表水取水头部，尚应考虑一年中月平均气温4·
低于一3℃期间，因水位涨落而产生的冻融交替次数，此时水位每涨落一次应按一次冻融计算。
3.0.5当沉井混凝土满足抗渗要求时，可不作外加的抗渗处理；当地下水和井内贮水对混凝土和钢筋具有腐蚀性时，应按现行有关标准或进行专门试验确定防腐措施。3.0.6沉井混凝土的碱含最大值应符合《混凝土碱含限值标准》CECS53的规定。
沉井结构的混凝土可根据需要适当采用外加剂。当采用3.0.7
外加剂时，应符合《混凝土外加剂应用技术规范》GB50119的规定。
3.0.8普通钢筋应选用HPB235、HRB335和HRB400钢筋，对必须进行验算裂缝宽度的构件宜优先选用变形钢筋。3.0.9沉井结构的混凝土及钢筋的力学性能指标，应按《混凝土结构设计规范》GB50010的规定采用。5·
