【其他行业标准】 建筑给水氯化聚氯乙烯(PVC-C)管管道工程技术规程(附条文说明)

工程建设标准全文信息系统
136:2002

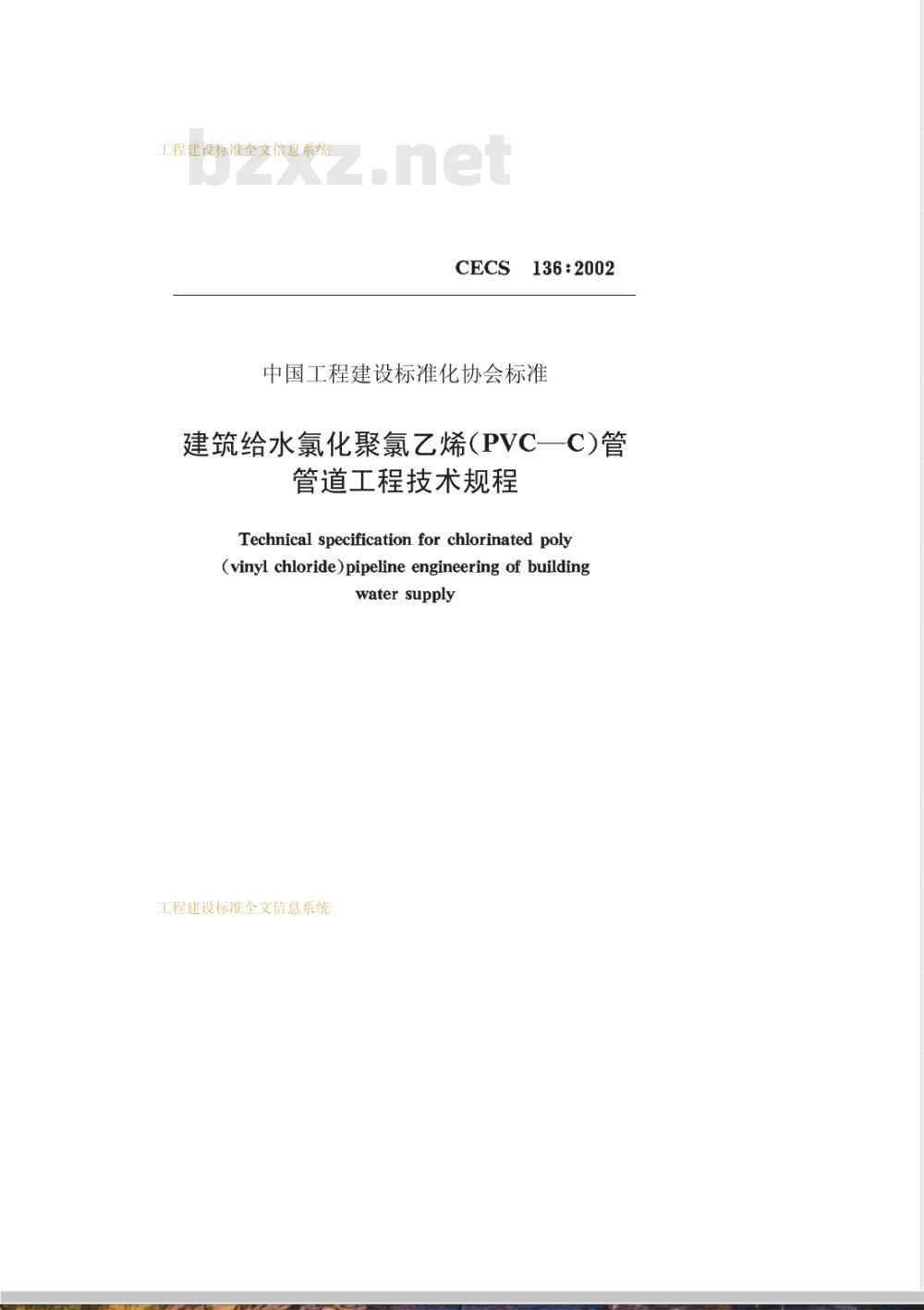

中国工程建设标准化协会标准
建筑给水氯化聚氯乙烯(PVC一C)管管道工程技术规程
Technical specification for chlorinated poly(vinyl chloride)pipeline engineering of buildingwatersupply
工程建设标准全文信息系统
工程建设标准全文信息系统

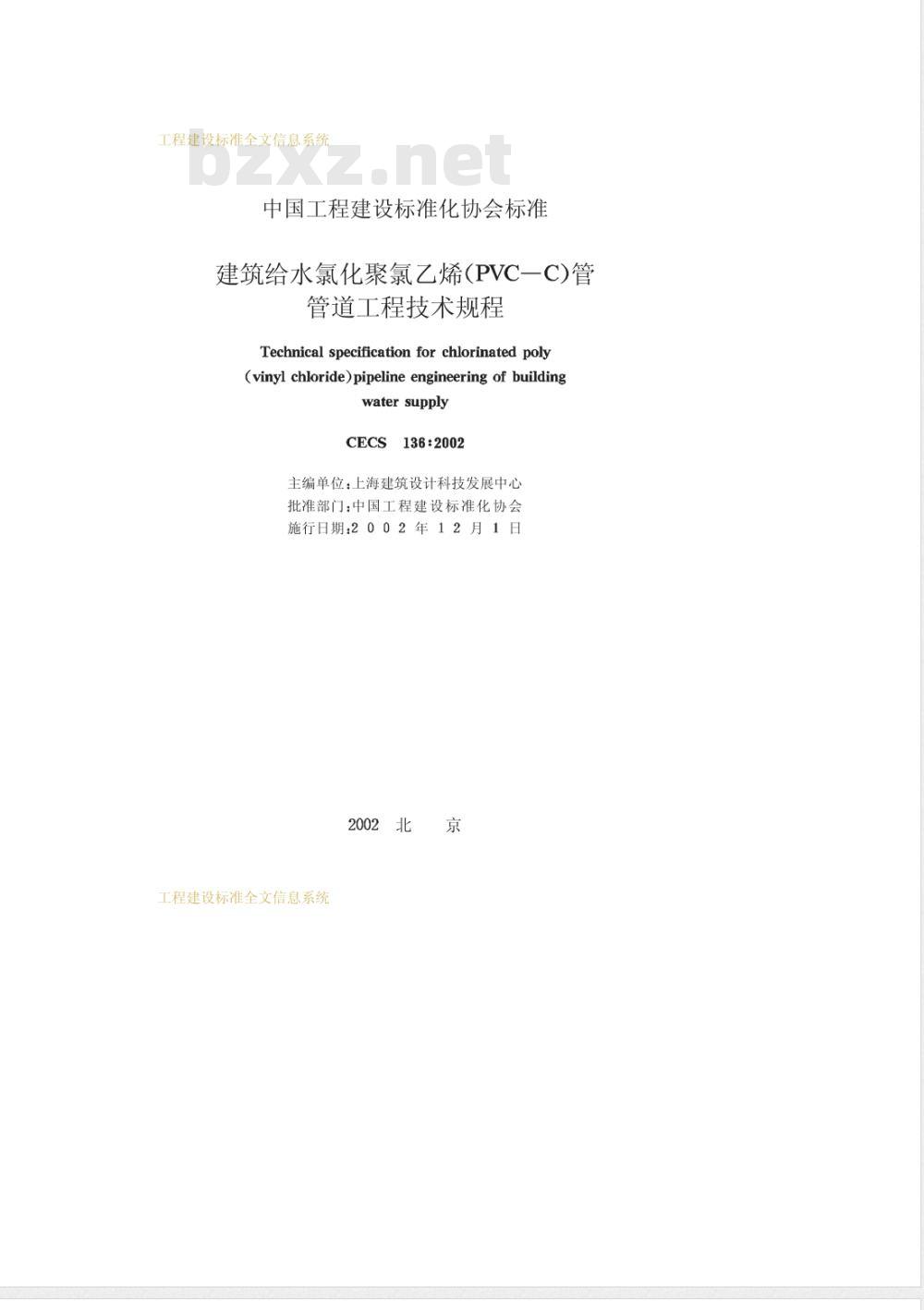

中国工程建设标准化协会标准
建筑给水氯化聚氯乙烯(PVC-C)管管道工程技术规程
Technical specification for chlorinated poly(vinyl chloride)pipeline engineering of buildingwatersupply
136:2002
主编单位：上海建筑设计科技发展中心批准部门：中国工程建设标准化协会施行日期：2002年12月1日
2002北
工程建设标准全文信息系统
工程建设标准全文信息系统

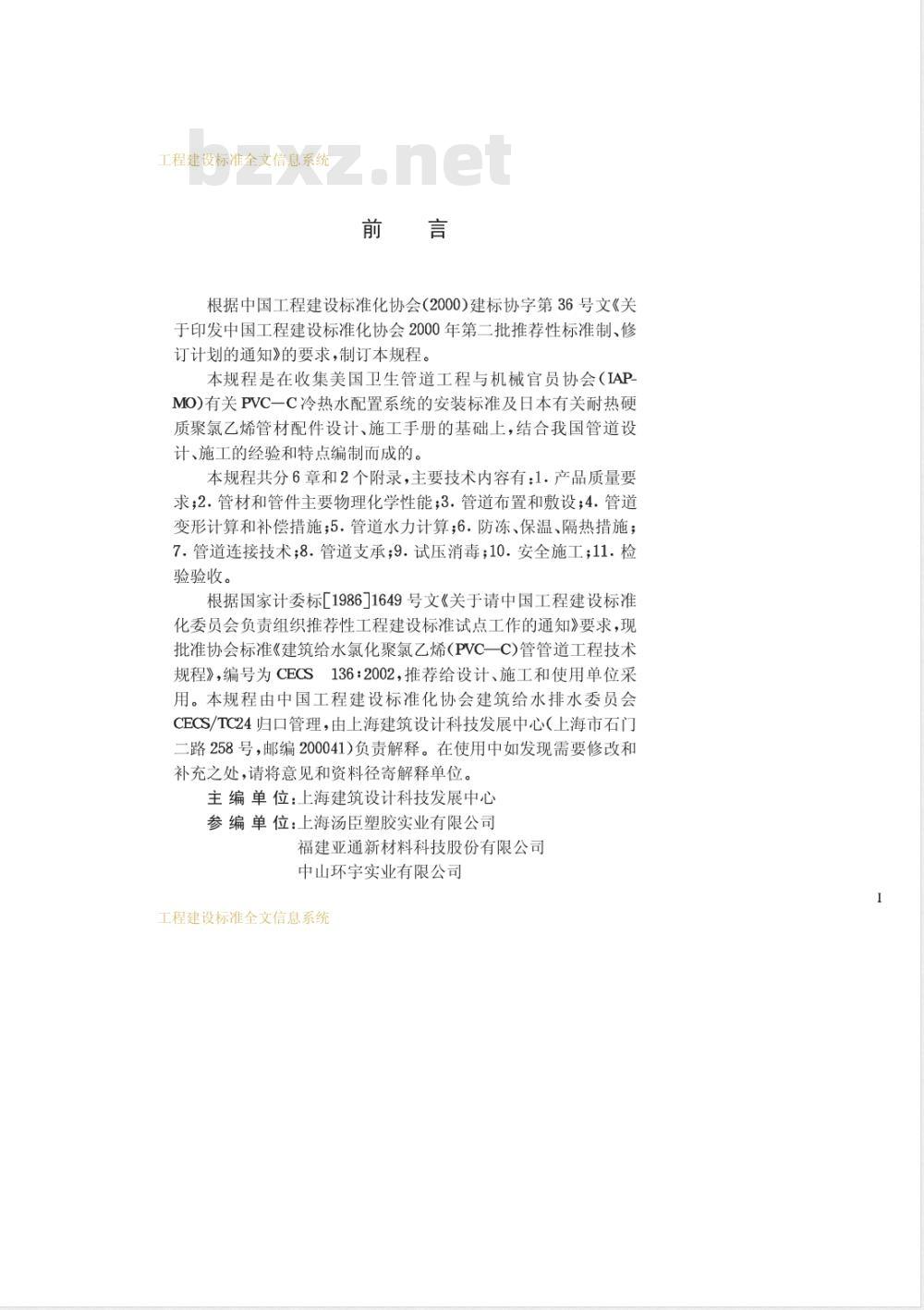

根据中国工程建设标准化协会（2000）建标协字第36号文《关于印发中国工程建设标准化协会2000年第二批推荐性标准制、修订计划的通知》的要求，制订本规程。本规程是在收集美国卫生管道工程与机械官员协会（IAPMO)有关PVC一C冷热水配置系统的安装标准及日本有关耐热硬质聚氯乙烯管材配件设计、施工手册的基础上，结合我国管道设计、施工的经验和特点编制而成的。本规程共分6章和2个附录，主要技术内容有：1.产品质量要求：2.管材和管件主要物理化学性能：3.管道布置和敷设：4：管道变形计算和补偿措施；5.管道水力计算；6.防冻、保温、隔热措施；7.管道连接技术；8.管道支承；9.试压消毒；10.安全施工；11.检验验收。
根据国家计委标[1986]1649号文《关于请中国工程建设标准化委员会负责组织推荐性工程建设标准试点工作的通知》要求，现批准协会标准《建筑给水氯化聚氯乙烯(PVC一C)管管道工程技术规程》，编号为CECS136：2002，推荐给设计、施工和使用单位采用。本规程由中国工程建设标准化协会建筑给水排水委员会CECS/TC24归口管理，由上海建筑设计科技发展中心（上海市石门二路258号，邮编200041)负责解释。在使用中如发现需要修改和补充之处，请将意见和资料径寄解释单位。主编单位：上海建筑设计科技发展中心参编单位：上海汤臣塑胶实业有限公司福建亚通新材料科技股份有限公司中山环宇实业有限公司
工程建设标准全文信息系统
工程建设标准全文信息系统

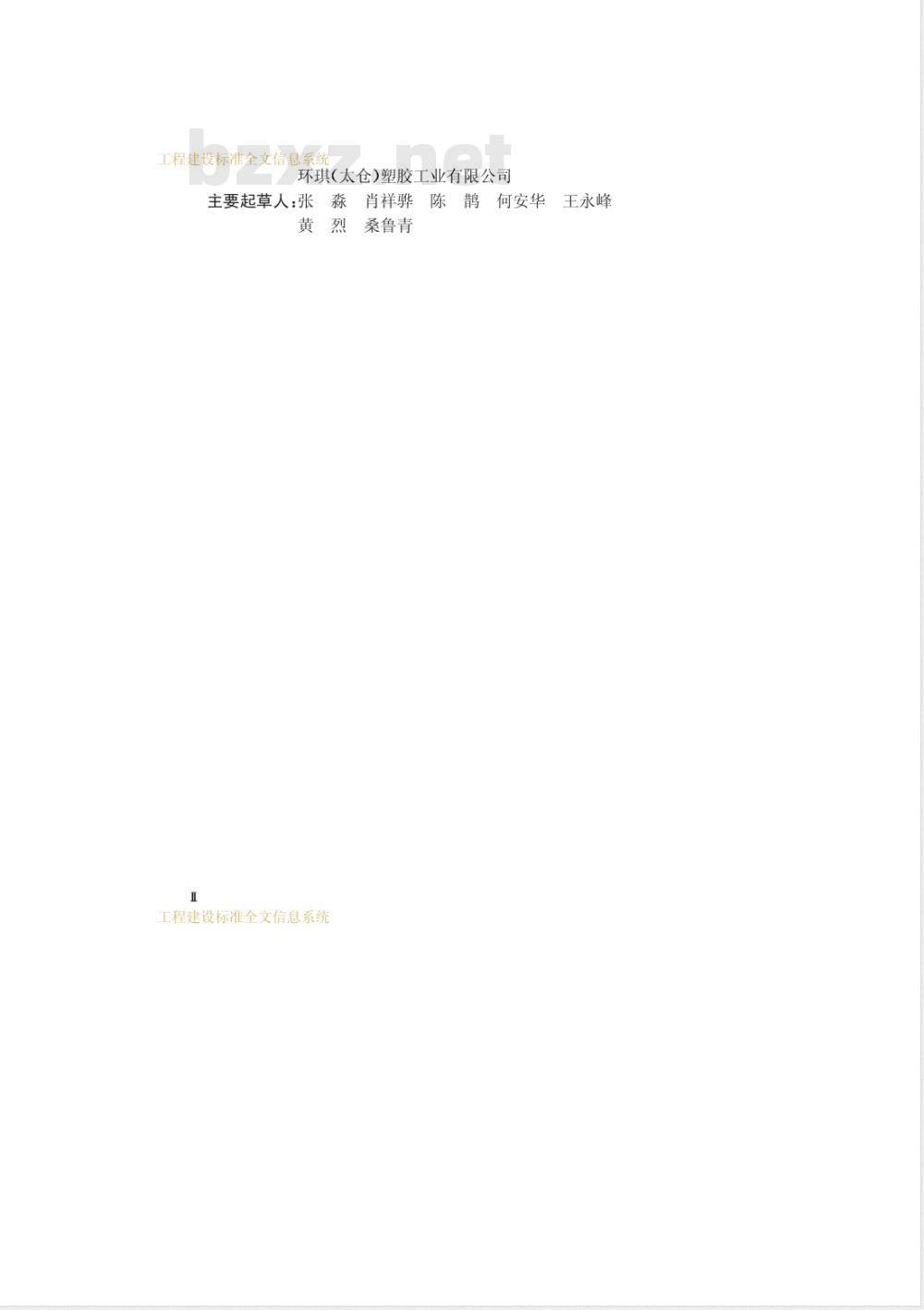

环琪（太仓）塑胶工业有限公司主要起草人：张淼肖祥骅陈鹊何安华王永峰
黄烈桑鲁青
工程建设标准全文信息系统
工程建设标准全文信息系统

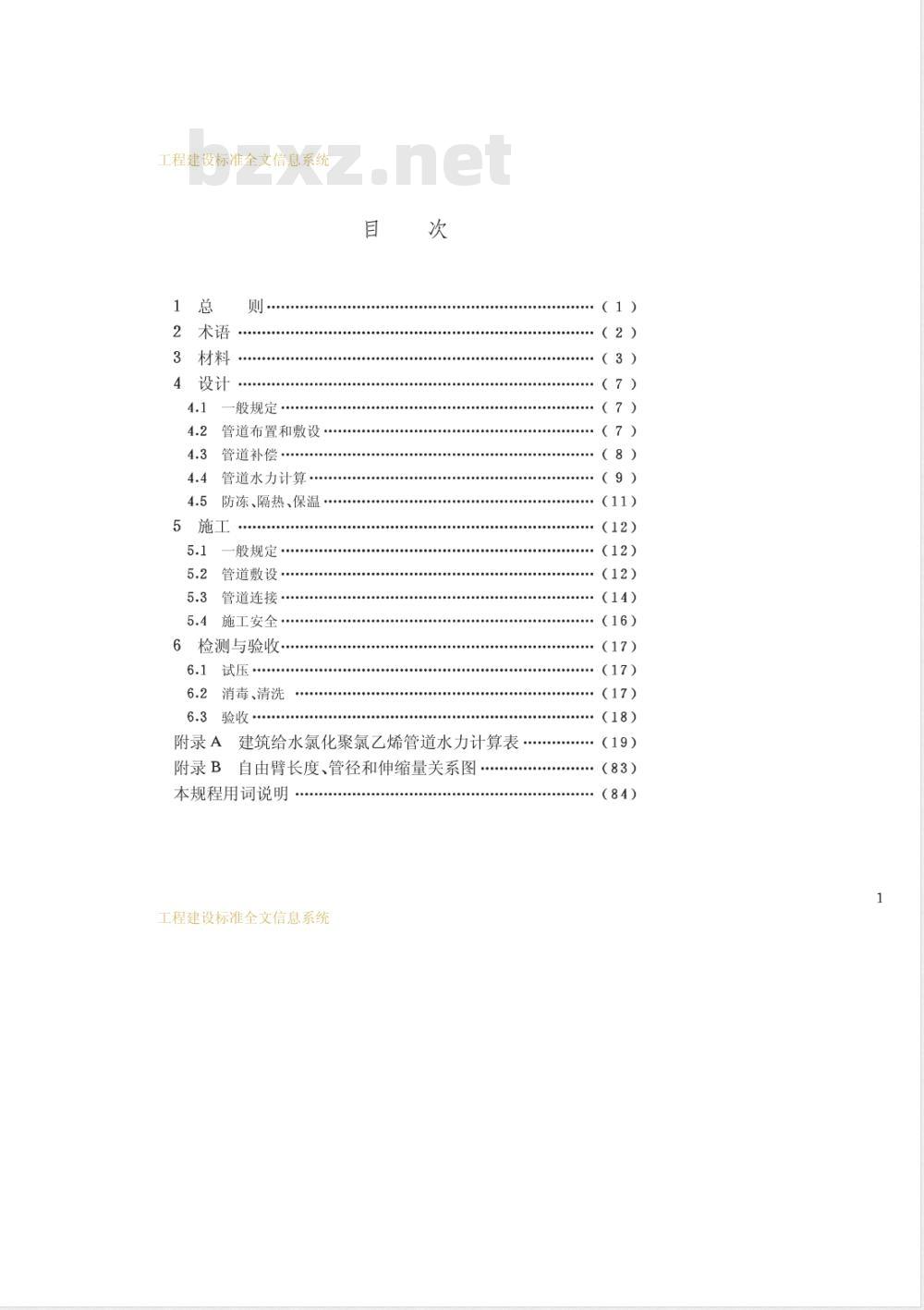

般规定：
管道布置和敷设
管道补偿
管道水力计算
防冻、隔热、保温
5施工
一般规定·
5.2管道敷设
5.3管道连接·
5.4施工安全
6检测与验收
6.1试压…
6.2消毒、清洗·
..验收..
·（12)
（16）
（17)
·（17）
...(17)
******.(18)
附录A建筑给水氯化聚氯乙烯管道水力计算表.附录B自由臂长度、管径和伸缩量关系图本规程用词说明
工程建设标准全文信息系统
（84)
工程建设标准全文信息系统
1.0.1为在建筑给水工程中合理应用氯化聚氯乙烯管道（以下简称管道），做到安全卫生、确保工程质量，制订本规程。1.0.2本规程适用于工业与民用建筑生活给水和热水管道的设计、施工及验收。
本规程适用于管道设计压力不大于1.0MPa、给水温度不大于45℃的冷水管道系统，以及管道设计压力不大于0.6MPa、给水温度不大于75℃的热水管道系统。本规程不适用于建筑物内消防供水系统，或与消防供水系统相连接的生活给水系统。
1.0.3本规程采用的给水氯化聚氯乙烯管材和管件，应符合国家现行有关标准的要求。
管材与管件连接用的胶粘剂应采用专用粘接剂。粘接剂应满足规定的粘接强度和卫生要求。1.0.4建筑给水氯化聚氯乙烯管道工程除执行本规程外，尚应符合国家现行有关标准的规定。
工程建设标准全文信息系统
工程建设标准全文信息系统
2.0.1管系列(S)
pipeseries
表示管材规格的无量纲数值系列，是用于选择管道规格的种参数。
2自然补偿
naturalcompensation
利用管道的弯曲(L型、Z型、U型等)吸收管道因温差引起的伸缩变化。
2.0.3自由臂free am
利用L型转弯管段的悬臂摆幅，对管道因温度变化引起的伸缩进行补偿，此转弯管段称为自由臂。2.0.4偏置offset
在管路中采用一组弯头配件，使管线偏离但又平行于原来的管轴线。
固定支承
fixed support
将管道牢固固定，不允许管道产生位移的支承。2.0.6活动支承guide longitudinal support将管道定位支托，只允许管道产生轴向伸缩位移的支承。2
工程建设标准全文信息系统
工程建设标准全文信息系统
3材料
3.0.1管材上应标明产品名称、规格、生产厂名称、生产日期、商标、执行标准号。管件上应标明产品名称、规格、商标、执行标准号。管材、管件的包装上应标明产品名称、规格、生产厂名称、厂址、生产日期或生产批号。
3.0.2盛装粘接剂的容器上应标明产品名称、生产厂名称或代理商名称，产品牌号、执行标准号、生产日期、生产批号（不得印在罩子或盖子上），以及安全警告，并附有产品合格证书和使用说明书。3.0.3管材和管件外观质量应符合下列要求：1
管材和管件内外壁应光滑平整，无气泡、裂口、裂纹和划痕，无凹陷、色泽不均和分解变色线；管材的端面应垂直于管材的轴线；2
管材、管件的管壁应不透光。
管材规格应符合表3.0.4的要求。表3.0.4管材规格尺寸（mm）
公称壁厚
公称外径（d）
管材不圆度最大值
工程建设标准全文信息系统
管系列(S)
工程建设标准全文信息系统
公称外径（dn）bzxZ.net
管材不圆度最大值
公称壁厚
管系列(S)
续表3.0.4
注：与管系列S6.3、S5、S4相对应的管材压力等级为1.6MPa、2.0MPa、2.5MPa。3.0.5
管件承口尺寸应符合表3.0.5的要求。管件承口尺寸（mm）
公称外径
(da）
最小承口深度
承口的平均内径
管材和管件的物理力学性能应符合表3.0.6的要求。工程建设标准全文信息系统
工程建设标准全文信息系统
维卡软化温度
纵向回缩率
烘箱试验
落锤冲击试验
时针旋转法
拉伸屈服强度(MPa)
热稳定
性试验
热循环
试验温度
90℃+20℃
+90℃为
周期，30mir
管系列
工程建设标准全文信息系统
管材和管件的物理力学性能
1450~1650kg/m2
≥110℃
TIR≤10%
试验压力
压应力
试验时间
5000次
无破裂，
无渗漏
≥103℃
无任何破裂、
分层、起泡或
熔接痕裂开的
无渗漏或
无破裂
无破裂，无渗漏
工程建设标准全文信息系统
与金属管道和给水栓、阀门等螺纹连接的塑料管件，应带3.0.7
有耐腐蚀金属螺纹嵌件，其螺纹应符合《55°密封管螺纹》GB/T7306一2000的要求，其拉伸屈服强度和接口密封试验压力不得低于表3.0.6的规定。
3.0.8与管道连接的活接头、管堵、法兰，其拉伸屈服强度和接口密封试验压力不得低于表3.0.6的规定。6
工程建设标准全文信息系统
