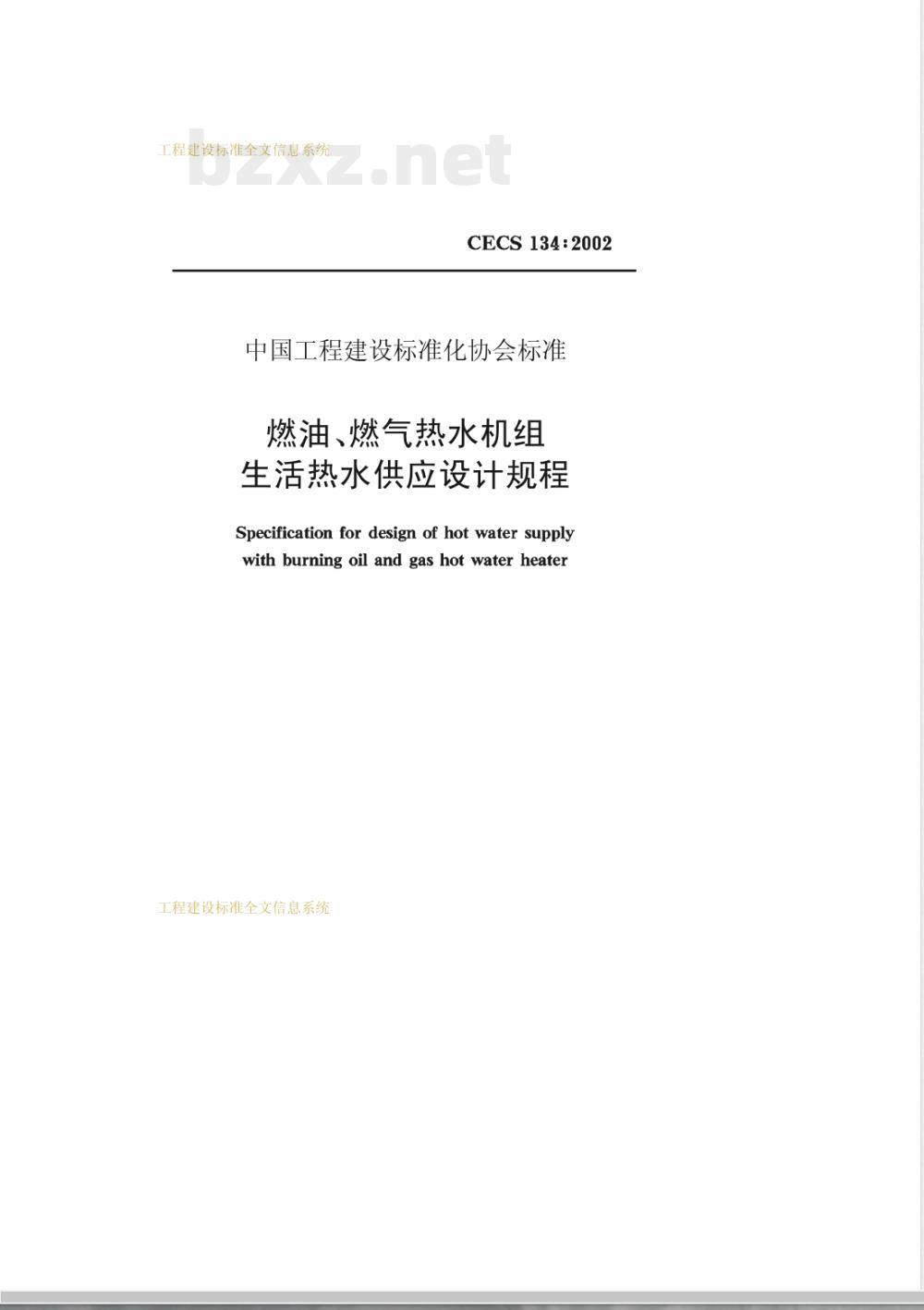

CECS1342002
中国工程建设标准化协会标准
燃油、燃气热水机组
生活热水供应设计规程
Specification for design of hot water supplywith burning oil and gas hot water heater工程建设标准全文信息系统
工程建设标准全文信息系统

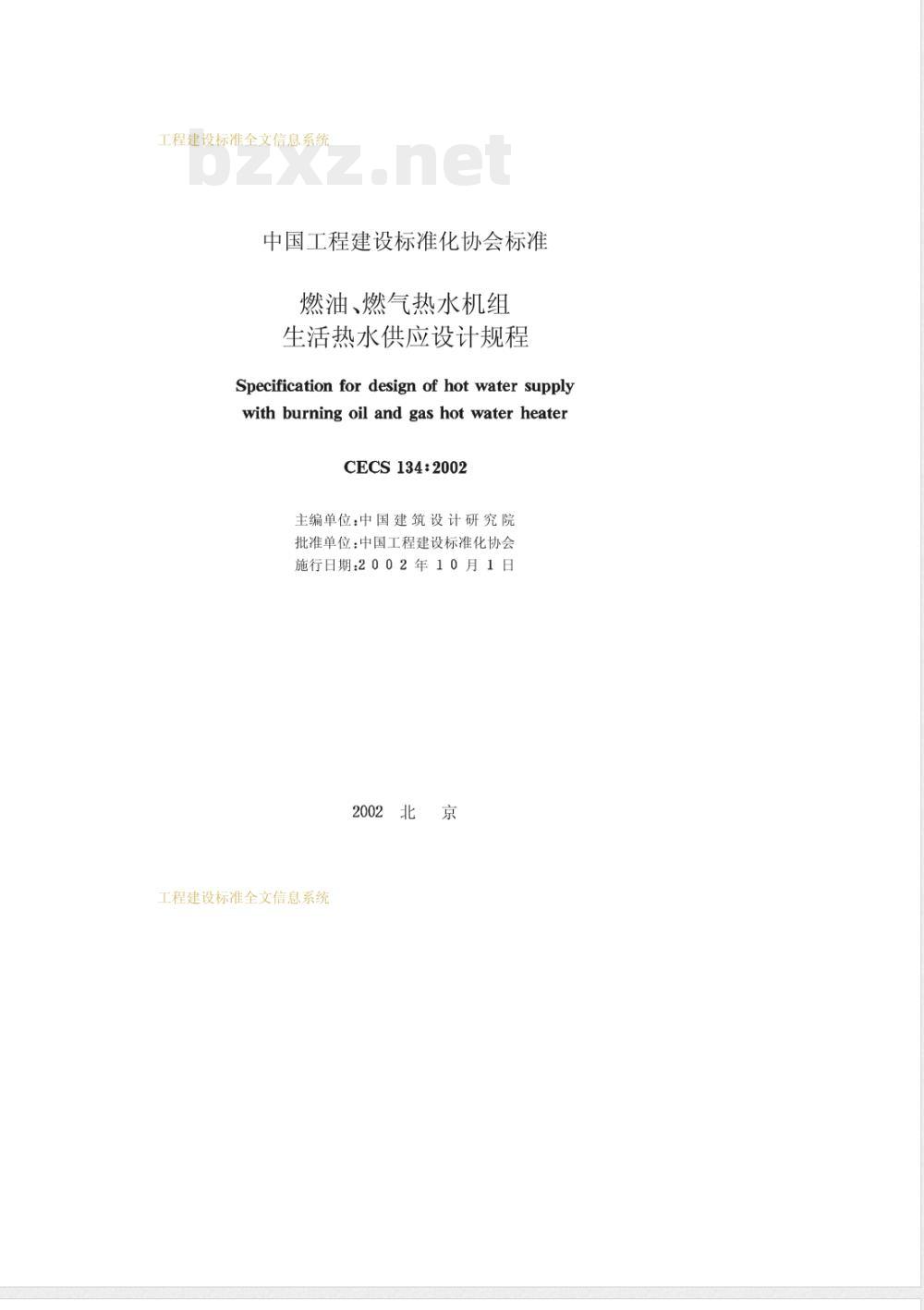

中国工程建设标准化协会标准
燃油、燃气热水机组
生活热水供应设计规程
Specification for design of hot water supplywith burning oil and gas hot water heaterCECS134:2002
主编单位：中国建筑设计研究院批准单位：中国工程建设标准化协会施行日期：2002年10月1日
工程建设标准全文信息系统
工程建设标准全文信息系统

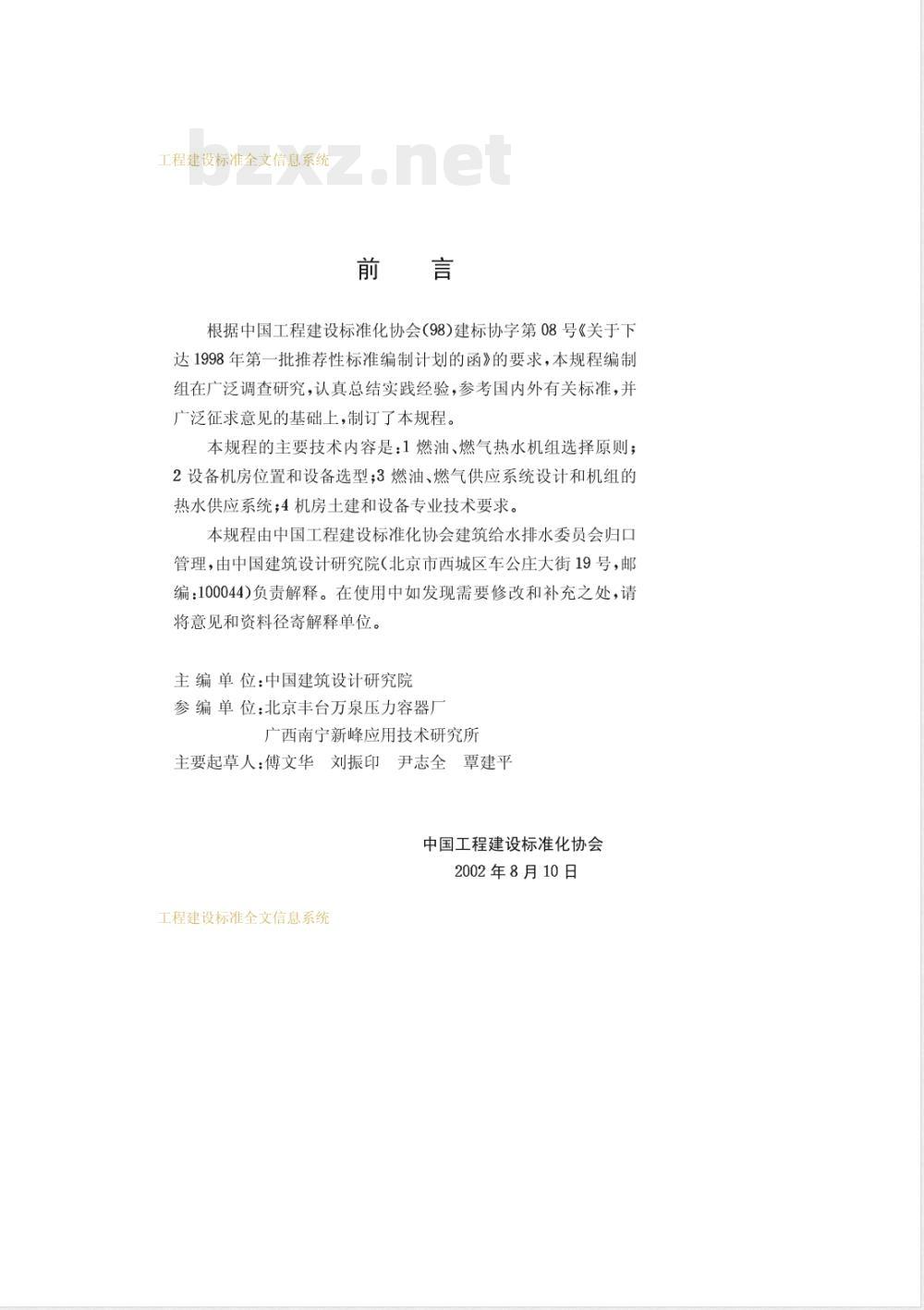

根据中国工程建设标准化协会（98）建标协学第08号《关于下达1998年第一批推荐性标准编制计划的函》的要求，本规程编制组在广泛调查研究，认真总结实践经验，参考国内外有关标准，并广泛征求意见的基础上，制订了本规程。本规程的主要技术内容是：1燃油、燃气热水机组选择原则；2设备机房位置和设备选型；3燃油、燃气供应系统设计和机组的热水供应系统；4机房土建和设备专业技术要求。本规程由中国工程建设标准化协会建筑给水排水委员会归口管理，由中国建筑设计研究院（北京市西城区车公庄大街19号，邮编：100044)负责解释。在使用中如发现需要修改和补充之处，请将意见和资料径寄解释单位。
主编单位：中国建筑设计研究院参编单位：北京丰台万泉压力容器厂广西南宁新峰应用技术研究所
主要起草人：傅文华刘振印尹志全覃建平中国工程建设标准化协会
2002年8月10日
工程建设标准全文信恩系统
工程建设标准全文信息系统
..............

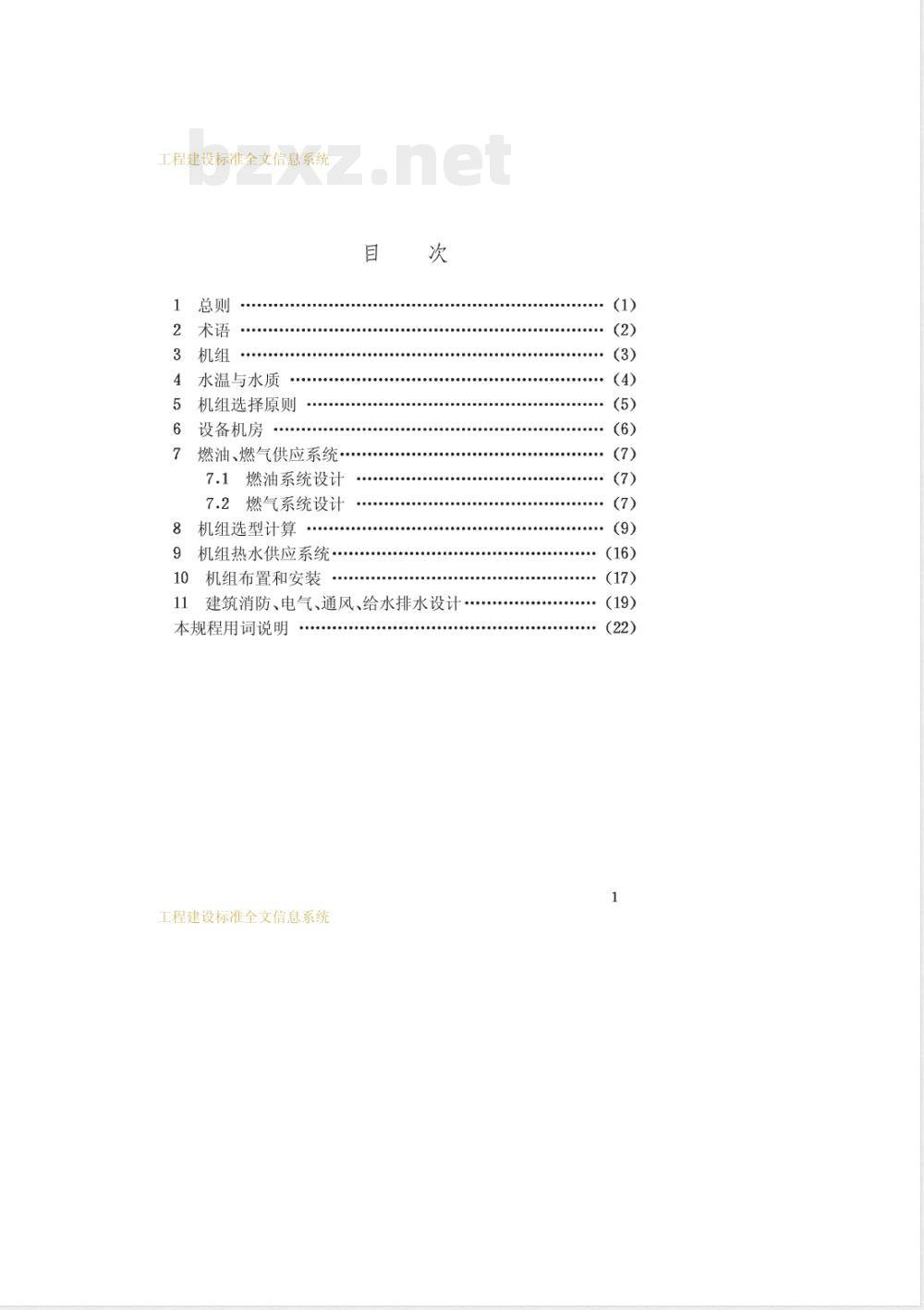

水温与水质
机组选择原则
设备机房
燃油、燃气供应系统.
7.1燃油系统设计
7.2燃气系统设计
机组选型计算
机组热水供应系统·
10机组布置和安装
.......
建筑消防、电气、通风、给水排水设计本规程用词说明
工程建设标准全文信息系统
工程建设标准全文信息系统

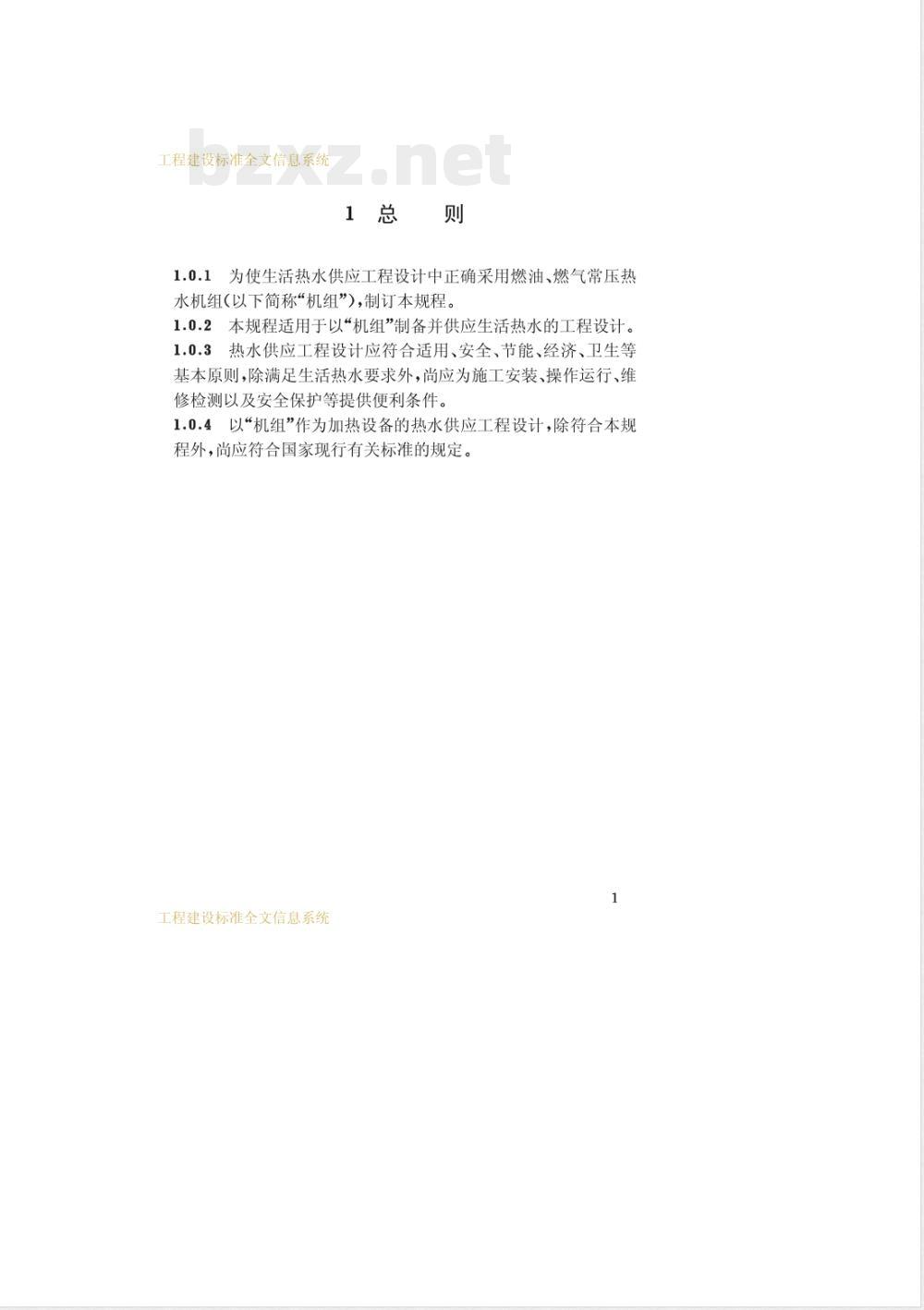

1.0.1为使生活热水供应工程设计中正确采用燃油、燃气常压热水机组（以下简称“机组”)，制订本规程。本规程适用于以“机组”制备并供应生活热水的工程设计。1.0.2
1.0.3热水供应工程设计应符合适用、安全、节能、经济、卫生等基本原则，除满足生活热水要求外，尚应为施工安装、操作运行、维修检测以及安全保护等提供便利条件。4以“机组”作为加热设备的热水供应工程设计，除符合本规1.0.4
程外，尚应符合国家现行有关标准的规定。1
工程建设标准全文信恩系统
工程建设标准全文信息系统
2.0.1燃油、燃气热水机组burningoilandgashotwaterheaters由燃烧器、水加热炉体、燃油、燃气供应系统等组成的供给生活、采暖用热水的设备组合体。燃油、燃气常压热水机组
sure hotwaterheaters
bumingoilandgasnomalpres-
机组水套与大气相通，在任何工况下，机组本体始终保持常压状态的燃油、燃气热水机组。
2.0.3热媒水mediumwaterofheattransmission在常压热水机组内传递循环热能的热源水。2.0.4直接加热热水机组hotwaterheatersofdirectheating以机组内被加热的水直接供应生活热水的热水机组。间接加热热水机组hotwaterheatersofindirectheating2.0.5
以机组内被加热的热媒水间接加热换热装置内的冷水而供应生活热水的热水机组。
工程建设标准全文信息系统
工程建设标准全文信息系统
机组应具备以下功能：
以油、气为燃料，且油气耗量低，节能。采用高效燃油、燃气燃烧器，燃烧完全、热效率高、无需消2
烟除尘。
机组水套与大气相通，使用安全可靠。机组应有防爆装3
机组可供应热媒水或直接供应生活用热水。4
燃烧器可根据设定的温度自动工作，出水温度稳定。6
机组应采用程序控制，实现全自动或半自动运行（设运行仪表，显示本体的工作状况），并应具有超压、超温、缺水、水温、水流、火焰等自动报警功能。
3.0.2机组本体压力小于0.1MPa，可直接或间接加热生活用水。间接加热部分应承受热水供应系统的工作压力。3.0.3机组应满足国家现行有关标准的要求。燃烧器应具有质量合格证书。
工程建设标准全文信息系统
工程建设标准全文信息系统
4水温与水质
机组的供水温度应符合表4.0.1要求。表4.0.1供水温度（℃）
生活热水水温
间接加热热媒水水温
2冷水计算温度应以当地最冷月的平均水温资料确定。4.0.2
生活用热水和热媒水的水质应分别符合现行国家标准《建筑给水排水设计规范》GBJ15一88和《低压锅炉水质》GB1576的规定。
工程建设标准全文信息系统
工程建设标准全文信息系统
机组选择原则
5.0.1机组类型应根据机组安装位置、供水方式和水温要求等因素综合考虑选用。
5.0.2生活热水供应系统宜采用直接加热热水机组。当不适宜或不可能时，可采用间接加热热水机组。5.0.3采用间接加热热水机组时，机组可自带换热装置，也可用直接加热热水机组配置水加热器组合供应生活热水。5.0.4热水机组产热量的计算应符合第8.0.3条的规定。机组的台数应满足热水供应系统的计算负荷，台数不宜少5.0.5
于2台（小型建筑物除外）。机组并联运行时，应采取同程式布置。5.0.6
机组的燃料品种应根据当地燃料供应情况选定。5.0.7机组的产热量应根据当地冷水温度、燃料品种的热值、压力以及热媒水的温度进行复核。5.0.8
选择机组时，应注意机组对水质的要求、回水对温度的要求和排烟气的温度。
与机组配套使用的燃烧器，应与选定的燃料品种相匹配。5.0.9
工程建设标准全文信息系统
工程建设标准全文信息系统
6设备机房
6.0.1机房的位置，应与建筑和总图等专业配合设计，合理安排。6.0.2
机房宜与其它建筑物分离独立设置。亦可设在建筑物的首层、屋顶、楼层中或地下（半地下）室，但应符合本规程第11.0.1条的要求。
机房应设在热水负荷比较集中的地点。机房的位置应方便燃油供应，并应有适当的贮油地点。机组烟窗的位置，应避免排出的烟气对周围环境有较大影机房应预留机组进出的安装孔。机组不宜露天布置。
工程建设标准全文信息系统
工程建设标准全文信息系统
7燃油、燃气供应系统
7.1燃油系统设计
7.1.1机组宜根据气温条件选用相应牌号的轻柴油作为燃料。7.1.2
燃油管道宜采用铜管或无缝钢管。管道应采用焊接连接，焊接后应清除管内杂物等。管道应进行气密性试验。7.1.3地上或在管沟内敷设的输油管道应设防静电接地装置，其接地电阻不宜大于102。
7.1.4输油管道宜采用顺坡敷设。轻柴油管道坡度不应小于0.3%。管道最低处应设排污阀。7.1.5
机房内应设日用闭式油箱，油箱上方应装设通向室外的通气管。呼吸阀上应装阻火器。
日用油箱容量不应大于1m。油箱应设紧急排空系统。7.1.6
7.1.7在日用油箱至燃烧器的管道上应设二级过滤。7.1.8贮油罐的容积宜能保存5～7d的用油量。自备油料运输工具时，贮油罐的容积应能保存不小于5d的用油量。7.1.9输油泵不宜少于2台，其中一台备用。泵的流量不应小于机房最大计算耗油量。
当设置2台及2台以上燃油机组时，应在每台机组的回流管上装设止回阀。
7.2燃气系统设计
工程建设标准全文信息系统
工程建设标准全文信息系统
7.2.1燃气机组的选择，应根据燃气的燃料种类、热值和进入机房的压力等因素确定。
7.2.2燃气系统供气干管的压力（最大和最小）和供气量应满足机组要求。
7.2.3进入燃气机组的供气管道上应设放散管（通至室外）、气压表、球阀开关、气体过滤器、流量计、燃气上下限压力开关、稳压阀、电磁主气阀、检漏器、电磁安全阀、低风压保险阀、波形伸缩器等，并应在管路最低处设放空装置。7.2.4设备机房的燃气管道，宜采用单管供气。7.2.5燃气机组的燃气系统宜采用低压和中压B系统。当燃气压力过高或不稳定而不适应燃烧器要求时，应设调压和稳压装置。7.2.6在引入机房的燃气总管上，应装设自动的总关闭阀，并装设在安全和便于操作的地点。
7.2.7燃气管道上应装设放散管、取样口和吹扫口，其位置应满足将管道燃气和空气吹净的要求。7.2.8燃气机组的备用燃料（如柴油），应根据热水供应的重要性、供气部门的保证程度、备用燃料的可能性和技术经济等因素确定。
9燃气管道设计、安装、试验和验收应符合国家现行有关标7.2.9
准的规定。
