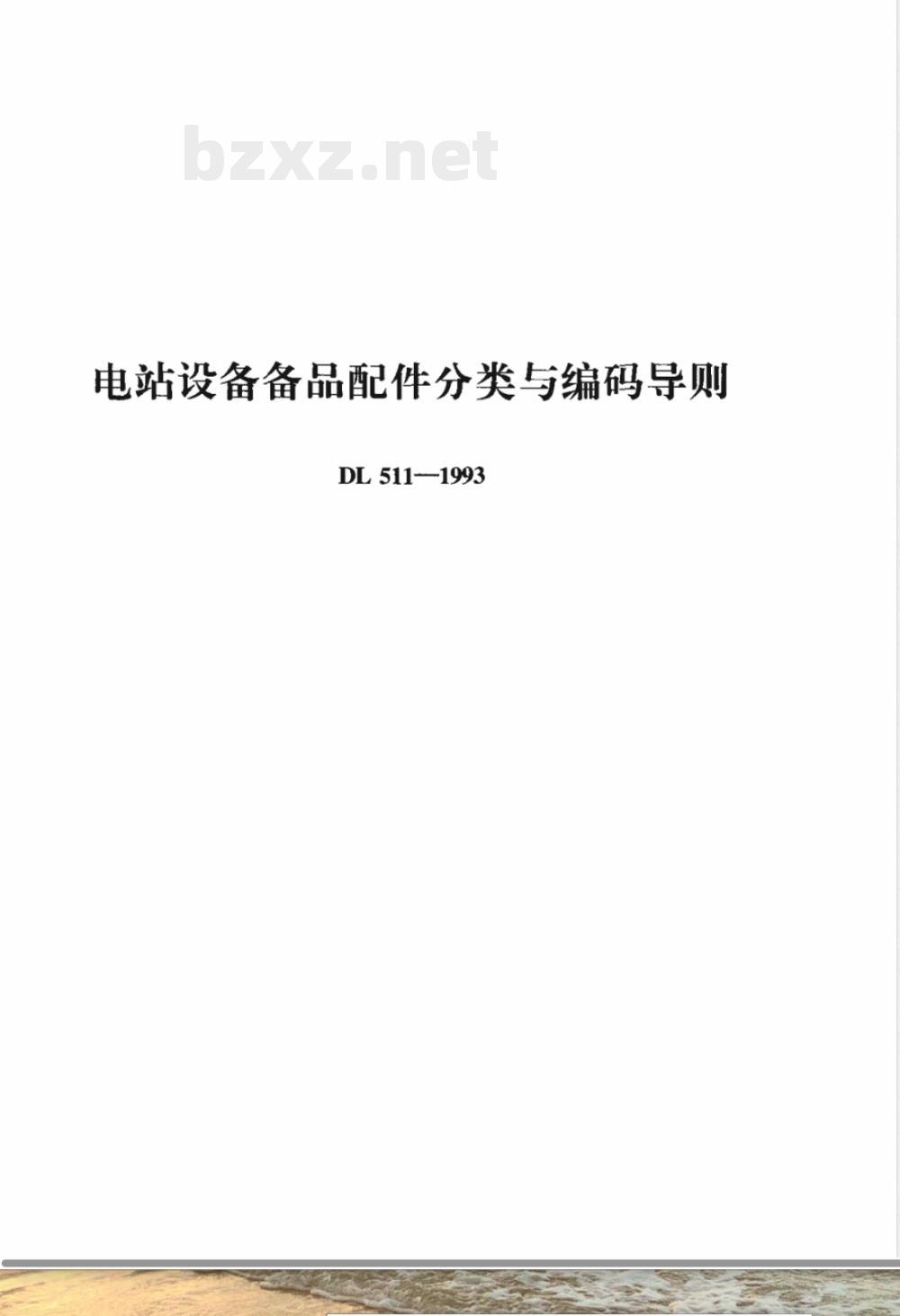

【电力行业标准(DL)】 电站设备备品配件分类与编码导则

电站设备备品配件分类与编码导则DL 511-1993

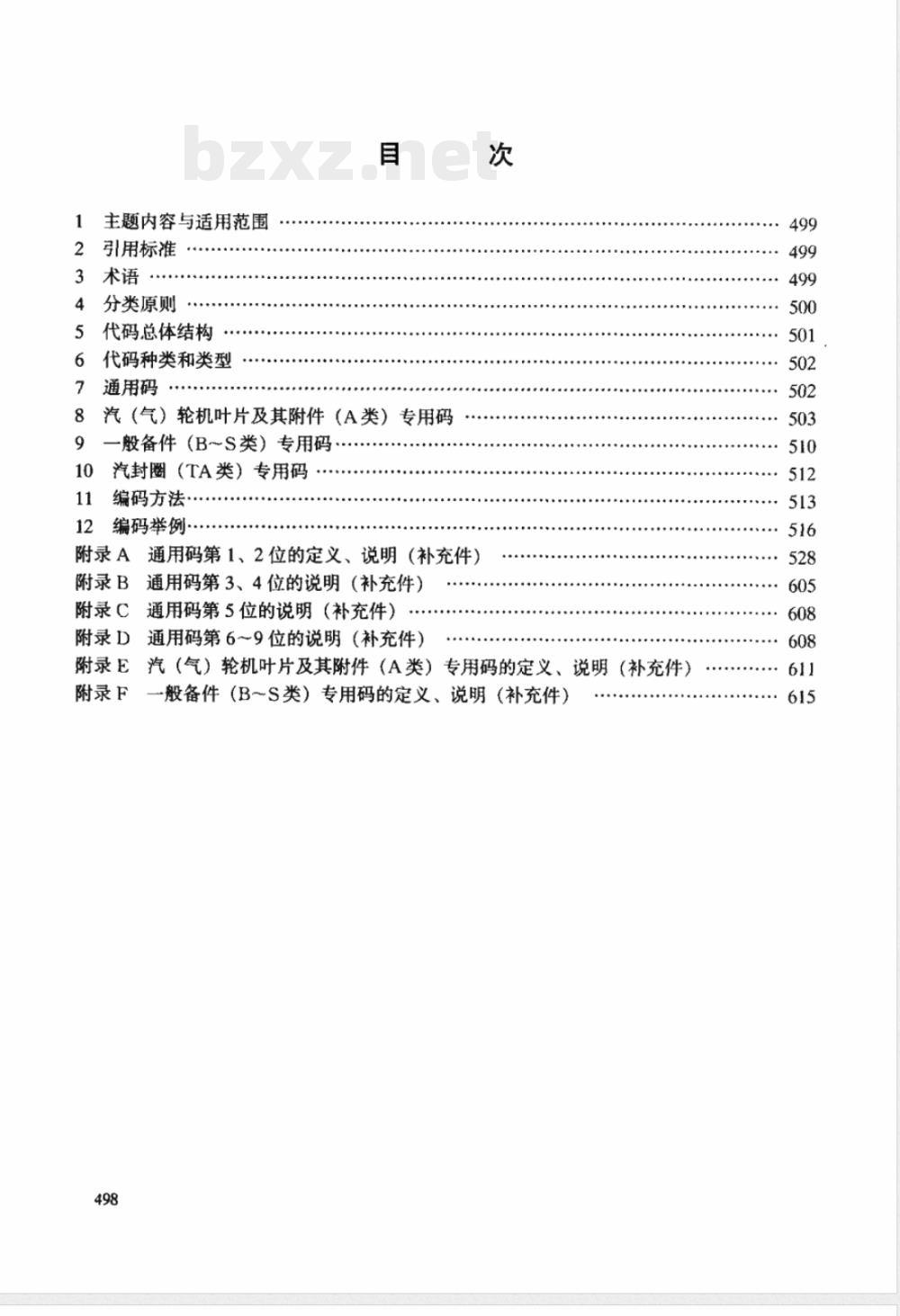

主题内容与适用范围
引用标准
分类原则
代码总体结构
代码种类和类型
通用码
汽（气）轮机叶片及其附件（A类）专用码一般备件（B～S类）专用码….
汽封圈（TA类）专用码
编码方法·
编码举例.
附录A通用码第1、2位的定义、说明（补充件）附录B通用码第3、4位的说明（补充件）附录C通用码第5位的说明（补充件）附录D通用码第6～9位的说明（补充件）次
附录E汽（气）轮机叶片及其附件（A类）专用码的定义、说明（补充件）一般备件（B～S类）专用码的定义、说明（补充件）附录F

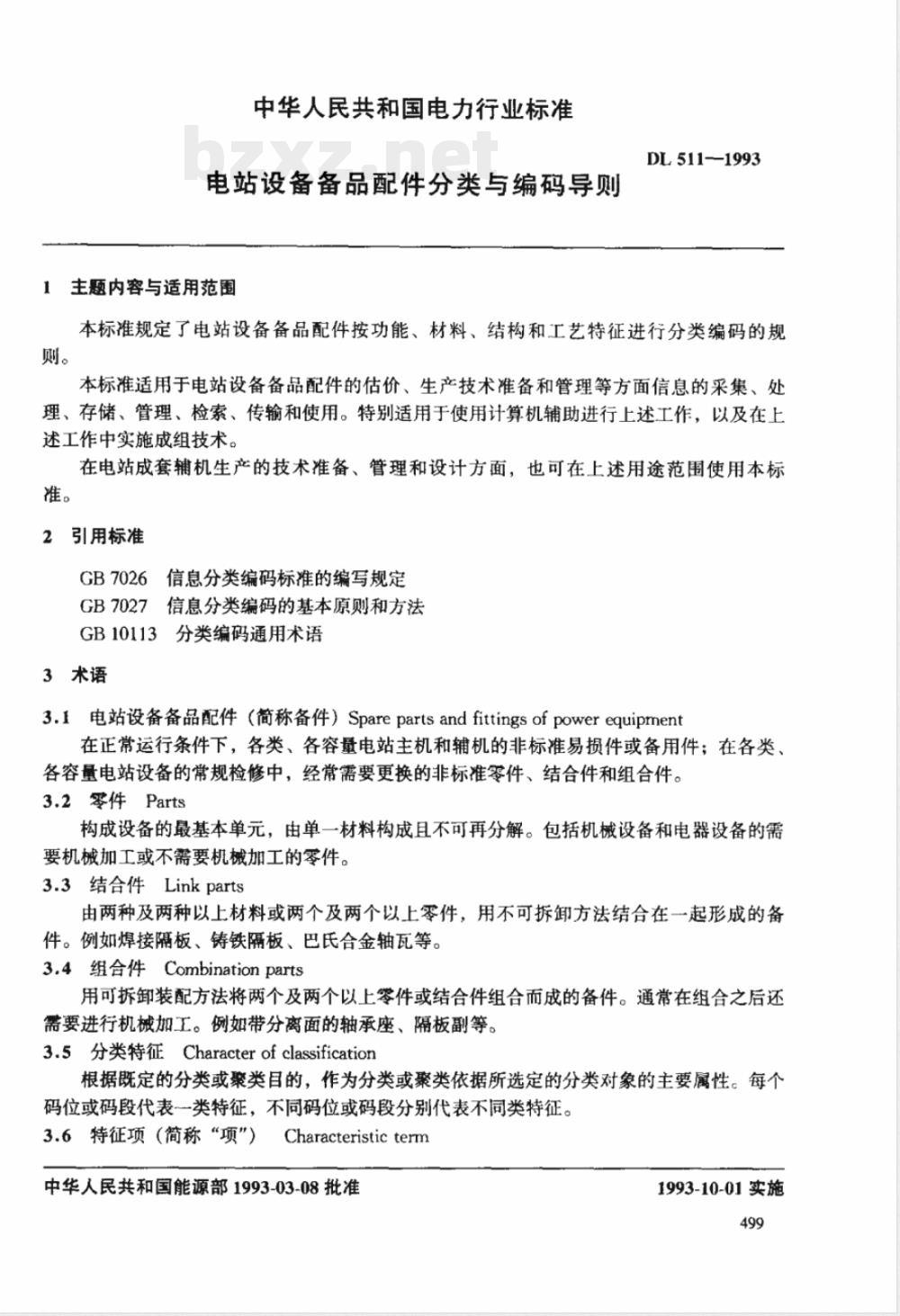

中华人民共和国电力行业标准
电站设备备品配件分类与编码导则1主题内容与适用范围
DL 511--1993
本标准规定了电站设备备品配件按功能、材料、结构和工艺特征进行分类编码的规则。
本标准适用于电站设备备品配件的估价、生产技术准备和管理等方面信息的采集、处理、存储、管理、检索、传输和使用。特别适用于使用计算机辅助进行上述工作，以及在上述工作中实施成组技术。
在电站成套辅机生产的技术准备、管理和设计方面，也可在上述用途范围使用本标准。
2引用标准
GB7026信息分类编码标准的编写规定GB7027信息分类编码的基本原则和方法GB10113分类编码通用术语
3术语
3.1电站设备备品配件（简称备件）Sparepartsandfittingsofpowerequipment在正常运行条件下，各类、各容量电站主机和辅机的非标准易损件或备用件；在各类、各容量电站设备的常规检修中，经常需要更换的非标准零件、结合件和组合件。3.2零件Parts
构成设备的最基本单元，由单一材料构成且不可再分解。包括机械设备和电器设备的需要机械加工或不需要机械加工的零件。3.3结合件Link parts
由两种及两种以上材料或两个及两个以上零件，用不可拆卸方法结合在一起形成的备件。例如焊接隔板、铸铁隔板、巴氏合金轴瓦等。3.4组合件Combinationparts
用可拆卸装配方法将两个及两个以上零件或结合件组合而成的备件。通常在组合之后还需要进行机械加工。例如带分离面的轴承座、隔板副等。3.5分类特征Characterof classification根据既定的分类或聚类目的，作为分类或聚类依据所选定的分类对象的主要属性。每个码位或码段代表类特征，不同码位或码段分别代表不同类特征。3.6特征项（简称“项）Characteristicterm中华人民共和国能源部1993-03-08批准1993-10-01实施

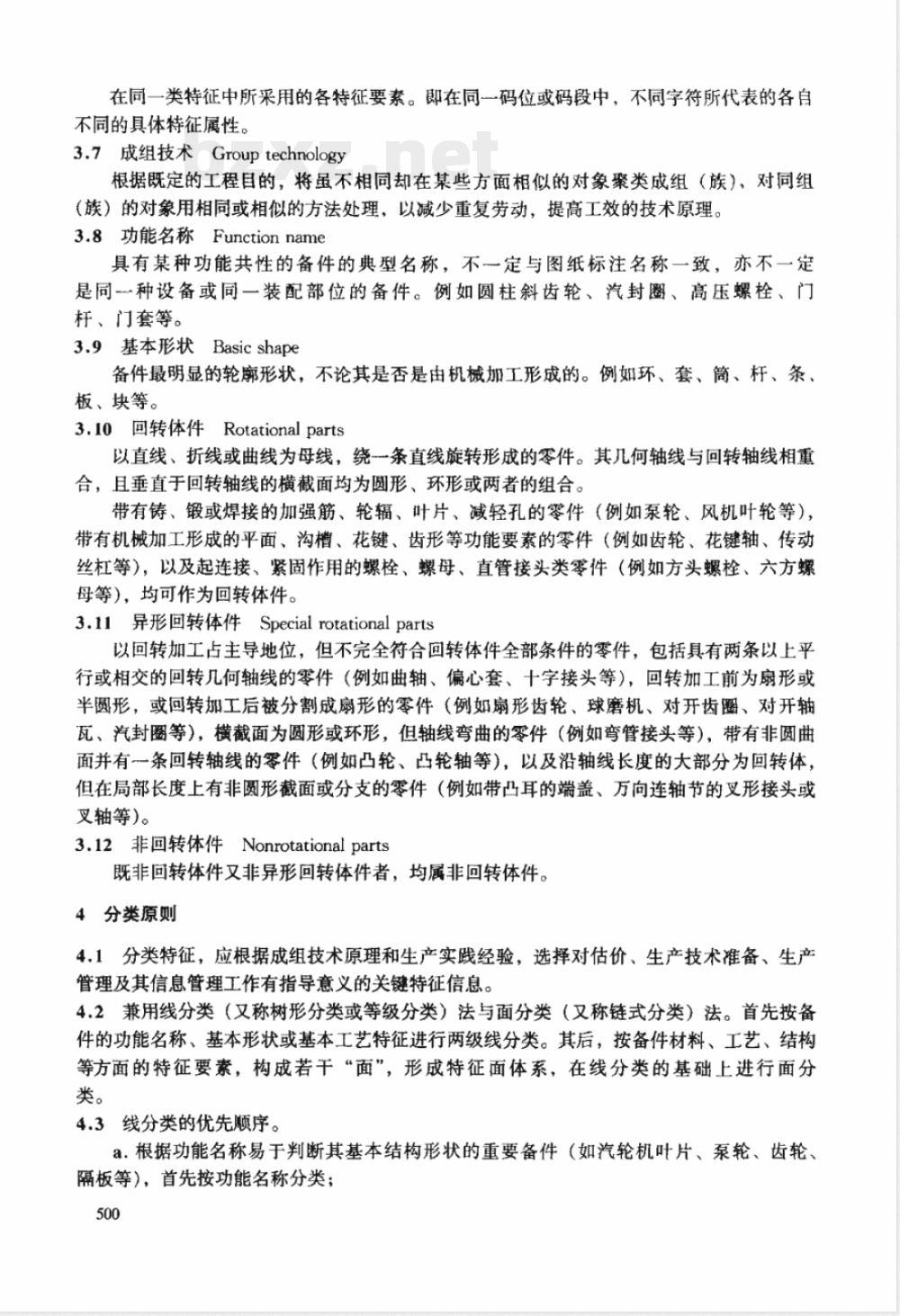

在同一类特征中所采用的各特征要素。即在同一码位或码段中，不同字符所代表的各自不同的具体特征属性。
3.7成组技术Group technology
根据既定的工程目的，将虽不相同却在某些方面相似的对象聚类成组（族），对同组（族）的对象用相同或相似的方法处理，以减少重复劳动，提高工效的技术原理。3.8功能名称Functionname
具有某种功能共性的备件的典型名称，不定与图纸标注名称一致，亦不一定是同一种设备或同一装配部位的备件。例如圆柱斜齿轮、汽封圈、高压螺栓、门杆、门套等。
3.9基本形状Basic shape
备件最明显的轮廊形状，不论其是否是由机械加工形成的。例如环、套、简筒、杆、条、板、块等。
3.10回转体件Rotationalparts
以直线、折线或曲线为母线，绕一条直线旋转形成的零件。其几何轴线与回转轴线相重合，且垂直于回转轴线的横截面均为圆形、环形或两者的组合。带有铸、锻或焊接的加强筋、轮辐、叶片、减轻孔的零件（例如泵轮、风机叶轮等），带有机械加工形成的平面、沟槽、花键、齿形等功能要素的零件（例如齿轮、花键轴、传动丝杠等），以及起连接、紧固作用的螺栓、螺母、直管接头类零件（例如方头螺栓、六方螺母等），均可作为回转体件。
3.11异形回转体件Specialrotationalparts以回转加工占主导地位，但不完全符合回转体件全部条件的零件，包括具有两条以上平行或相交的回转几何轴线的零件（例如曲轴、偏心套、十字接头等），回转加工前为扇形或半圆形，或回转加工后被分割成扇形的零件（例如扇形齿轮、球磨机、对开齿圈、对开轴瓦、汽封圈等），横截面为圆形或环形，但轴线弯曲的零件（例如弯管接头等），带有非圆曲面并有条回转轴线的零件（例如凸轮、凸轮轴等），以及沿轴线长度的大部分为回转体，但在局部长度上有非圆形截面或分支的零件（例如带凸耳的端盖、万向连轴节的叉形接头或叉轴等）。
3.12非回转体件Nonrotational parts既非回转体件又非异形回转体件者，均属非回转体件。4分类原则
4.1分类特征，应根据成组技术原理和生产实践经验，选择对估价、生产技术准备、生产管理及其信息管理工作有指导意义的关键特征信息。4.2兼用线分类（又称树形分类或等级分类）法与面分类（又称链式分类）法。首先按备件的功能名称、基本形状或基本工艺特征进行两级线分类。其后，按备件材料、工艺、结构等方面的特征要素，构成若干“面”，形成特征面体系，在线分类的基础上进行面分类。
4.3线分类的优先顺序。
a.根据功能名称易于判断其基本结构形状的重要备件（如汽轮机叶片、泵轮、齿轮、隔板等），首先按功能名称分类；500

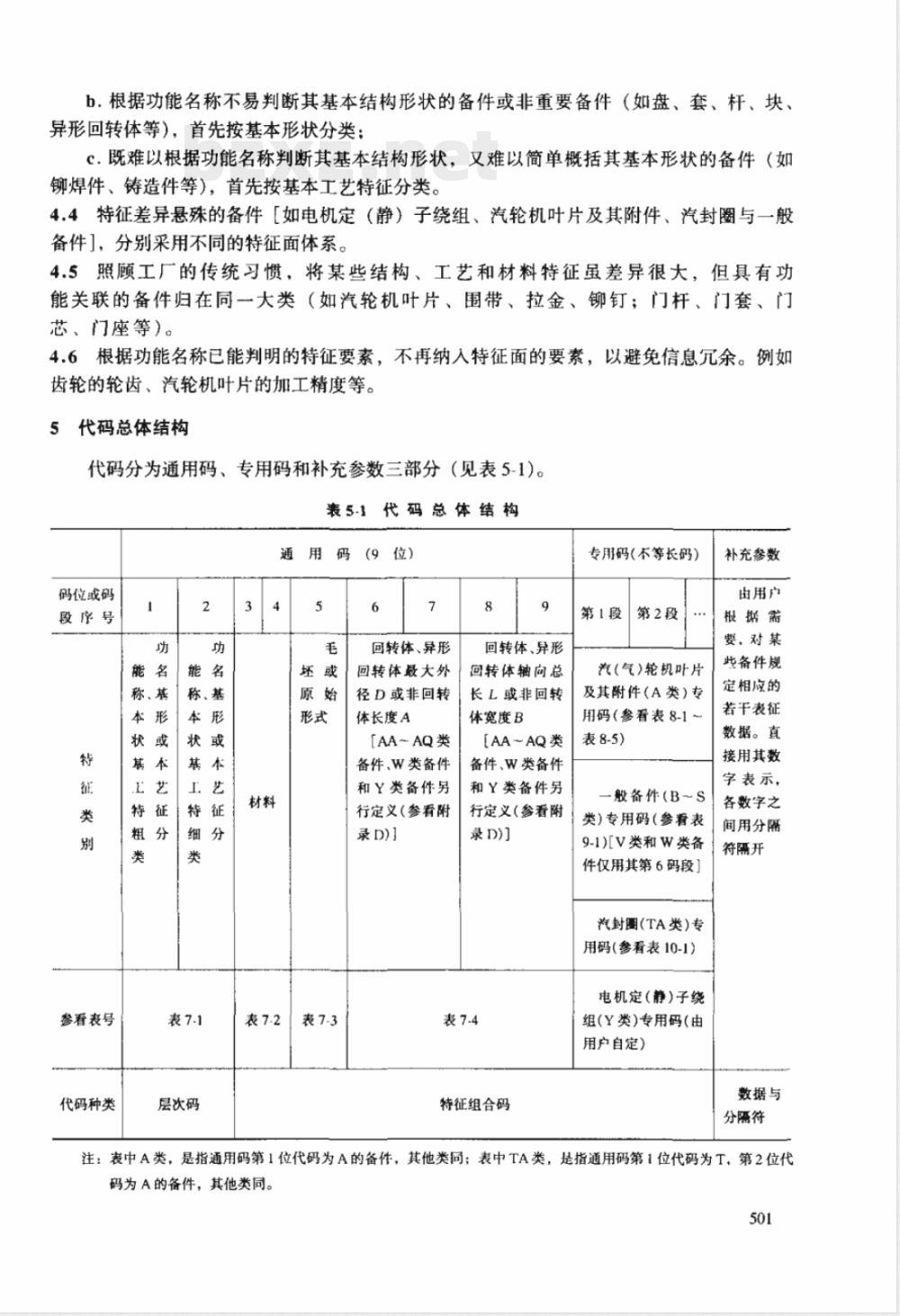

b.根据功能名称不易判断其基本结构形状的备件或非重要备件（如盘、套、杆、块、异形回转体等），首先按基本形状分类：c.既难以根据功能名称判断其基本结构形状，又难以简单概括其基本形状的备件（如铆焊件、铸造件等），首先按基本工艺特征分类。4.4特征差异悬殊的备件「如电机定（静）子绕组、汽轮机叶片及其附件、汽封圈与一般备件]，分别采用不同的特征面体系。4.5照顾工厂的传统习惯，将某些结构、工艺和材料特征虽差异很大，但具有功能关联的备件归在同一大类（如汽轮机叶片、围带、拉金、铆钉；门杆、门套、门芯、门座等）。
4.6根据功能名称已能判明的特征要素，不再纳人特征面的要素，以避免信息穴余。例如齿轮的轮齿、汽轮机叶片的加工精度等。5代码总体结构
代码分为通用码、专用码和补充参数三部分（见表5-1）。表5-1代码总体结构
通用码(9位)
码位或码
段序号
参看表号
代码种类
称、基
称、基
层次码
表7-2
表7-3
回转体、异形
回转体最大外
径D或非回转
体长度A
[AA～AQ类
备件，W类备件
和Y类备件另
行定义（参看附
回转体、异形
回转体轴向总
长L或非回转
体宽度B
[AA～AQ类
备件、W类备件
和Y类备件另
行定义（参看附
录D))
表7-4
特征组合码
专用码（不等长码）
第1段
第2段
汽(气)轮机叶片
及其附件(A类)专
用码（参看表8-1~
表8-5)
一般备件B～S
类)专用码(参看表
9-1][V类和W类备
件仅用其第6码段】
汽封图(TA类)专
用码（参看表10-1）
电机定(静)子绕
组(Y类)专用码(由
用户自定）
补充参数
由用户
根据需
要，对某
些备件规
定相应的
若干表征
数据。直
接用其数
字表示，
各数字之
间用分隔
符隔开
数据与
分隔符
注：表中A类，是指通用码第1位代码为A的备件，其他类同；表中TA类，是指通用码第1位代码为T，第2位代码为A的备件，其他类同。
通用码为9位，适用于切备件。
专用码有四种，分别适用于不同种类的备件，其代码长度和特征面内容各异。本标准制定了四种专用码中的三种，即汽（气）轮机叶片及其附件（A类）专用码、一般备件（B～S类）专用码和汽封圈（TA类）专用码。电机绕组（Y类）的专用码由用户自行制定。铆、焊件（V类）和铸造件（W类）仅使用般备件专用码的第六码段。弹簧（X类）以及除汽封圈（TA类）以外的T类件均无专用码。补充参数是在通用码和专用码以外，补充标识备件的一些特征参数（如结构或性能数据、规格、型号等）。本标准仅规定其结构框架，由用户决定何种备件需要补充参数，以及补充哪些参数。
6代码种类和类型
6.1通用码的代码种类和类型
6.1.1通用码为9位定长码，采用除I、O、U、Z以外的大写英文字母型代码，代码基数为22。
6.1.2通用码的第1、2位为层次码，按功能名称、基本形状或主要工艺特征进行粗、细两级分类。
6.1.3通用码的第3至9位为特征组合码。其中，第3、4位为材料面，第5位为毛坏或原始形式面，第6、7位为第一外形尺寸面，第8、9位为第二外形尺寸面。6.2专用码的代码种类和类型
6.2.1专用码不定长，为数字与字母混合型代码。用除I、O、U、Z以外的大写英文字母代表其特征项，代码基数为22；用阿拉伯数字作为码段标识符。6.2.2专用码分为若干码段，分别代表不同的特征面。每个码段具有一个或若干个码位。在代码的各段字母前面，分别用阿拉伯数字注明其相应码段序号。6.2.3专用码为特征组合码。适用于不同种类备件的四种专用码，分别具有不同的特征面体系和特征项内容。
6.3补充参数
补充参数是用阿拉伯数字写出备件的各表征参数。各参数值之间用分隔符隔开，代码与补充参数之间亦用分隔符隔开。7通用码
7.1通用码第1、2位
通用码第1、2位是根据备件的功能名称、基本形状或基本工艺特征进行分类的代码采用线分类。其中第1位是粗分类（上位类），第2位是细分类（下位类），其分类情况列于表7-1（见本文末）。
表7-1中的未定义空白项为备用项。其中，巴氏合金轴瓦（H类）的备用项可用于巴氏合金轴瓦类以外的备件，其余各类的备用项均限用于其各自类别以内的备件，例如铆、焊件（V类）的备用项仅限用于符合铆、焊件定义的备件等。对表7-1中各项的定义、说明见附录A。7.2通用码第3、4位
通用码第3、4位是备件的材料特征面代码，其各特征项代码列于表7-2（见本文末）。502
第3、4位代码以两位字母的不同组合代表不同的材料。例如第3、4位码为CT代表普通碳素钢Q215-A，BN代表耐磨铸钢ZGMn13-1等。对表7-2的说明见附录B。
7.3通用码第5位
通用码第5位是备件的毛坏或原始形式特征面代码，其各特征项代码列于表7-3。表7-3通用码第5位
第5位码
特征项
圆棒料
型材（除圆棒料外）
板材（厚度>4mm）
薄板材（厚度≤4mm）
砂型铸造
离心铸造
第5位码免费标准下载网bzxz
特征项
精密铸造
自由锻造
冷轧或冷拉
精密模锻
板材弯制成形
第5位码
特征项
爆炸成形
焊接件
铆接件
粉末冶金
对不同情况的备件，其毛坏或原始形式具有不同的定义，具体定义见附录C。7.4通用码第6至9位
通用码第6至第9位为备件的两个主要外形尺寸特征面。其中，第6、7位以其两位字母的不同组合代表备件的第一外形尺寸；第8、9位以其两位字母的不同组合代表备件的第二外形尺寸，其字母组合与尺寸数值的对应关系见表7-4。表中数据的单位一般为mm（个别例外见附录 D中表D1)。
对回转体件和异形回转体件、非回转体件、汽（气）轮机叶片、铸造件、电机绕组，第6、7位和第8、9位码均有不同的定义，其定义见附录D。8汽（气）轮机叶片及其附件（A类）专用码汽（气）轮机叶片及其附件（A类）专用码仅适用于A类备件。不同种（即第2位代码不同）的A类备件，涉及该专用码的特征面（码段）各异。例如，汽（气）轮机动叶片涉及其全部4个码段的特征项，隔板叶片和喷嘴叶片仅涉及第2段，隔叶块和锁金仅涉及第1段，扁平围带和拉金仅涉及第4段，铆钉和垫条则不需使用专用码。本专用码的特征项仅包括叶片的关键特征要素。有关叶片加工精度以及测频、探伤等已规范化的工艺要素未予纳人。
8.1总体结构
第6、8位
第7、9位
≤103
≤126
≤184
≤500
≤720
≤2000
≤395
≤510
≤1170
≤128
≤224
≤296
≤520
≤4300
≤129
≤530
≤1190
≤108
≤226
≤300
≤1200
≤1420
≤4400
通用码第6、7位和
表7-4
≤109
≤155
≤770
≤1210
≤2250
≤3350
≤132
≤156
≤230
≤560
≤1000
≤2300
≤133
≤570
≤1010
≤2350
≤196
≤800
第 8、9 位所代表的数值
≤113
≤135
≤272
≤4650
≤3600
≤202
≤4750
≤116
≤138
≤340
≤3700
≤117
≤139
≤2650
≤4850
≤140
≤170
≤1300
≤1600
≤2700
≤3800
≤119
≤141
≤355
≤650
≤1310
≤3850
≤120
≤142
≤1320
≤1700
≤2800
≤3900
≤121
≤143
≤365
≤670
≤1110
≤1750
≤3950
≤144
≤214
≤250
≤370
≤1120
≤5200
≤252
≤180
≤216
≤254
≤290
≤490
≤1360
≤1900
汽（气）轮机叶片及其附件（A类）专用码共四个码段。其中第1码段为两个码位，其余码段各为一个码位。其总体结构见表8-1。8.2叶根类型码段（特征面）
汽（气）轮机叶片及其附件（A类）专用码的第一码段代表叶根类型特征面。其特征项及代码见表8-2。
表8-2汽（气）轮机叶片及其附
第2例
第1位
Q、RI
单边型
燕尾型
圆柱型
枞树型
码段序号
表8-1汽（气）轮机叶片及其附件（A类）专用码总体结构3
叶顶结构特征
表8-4
汽（气）道特征
码位序号
待征面（码段）类别
叶根类型
表8-2
参考表号
件专用码第1码段代表的叶概类型N
表8-3
叶片附件和其他特征
墩头型
