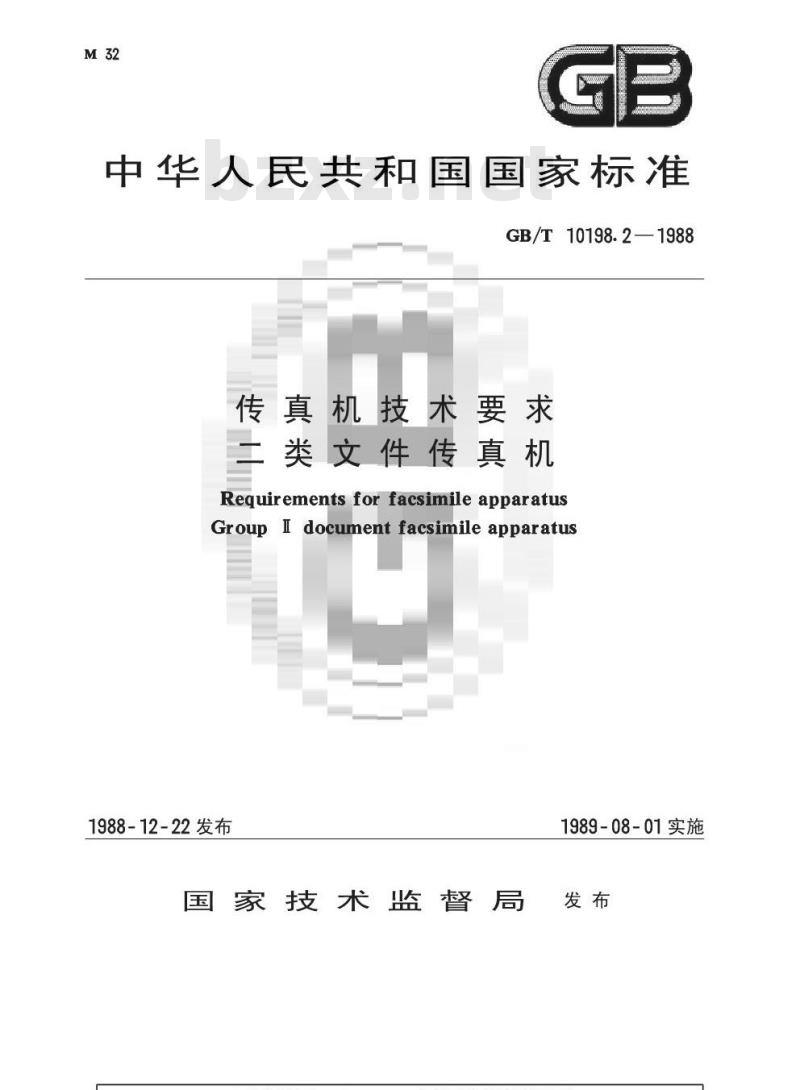

中华人民共和国国家标准
GB/T 10198.2—1988
传真机技术要求
二类文件传真机
Requirements for facsimile apparatusGroup I document facsimile apparatus1988-12-22发布
1989-08-01实施
国家技术监督局发布

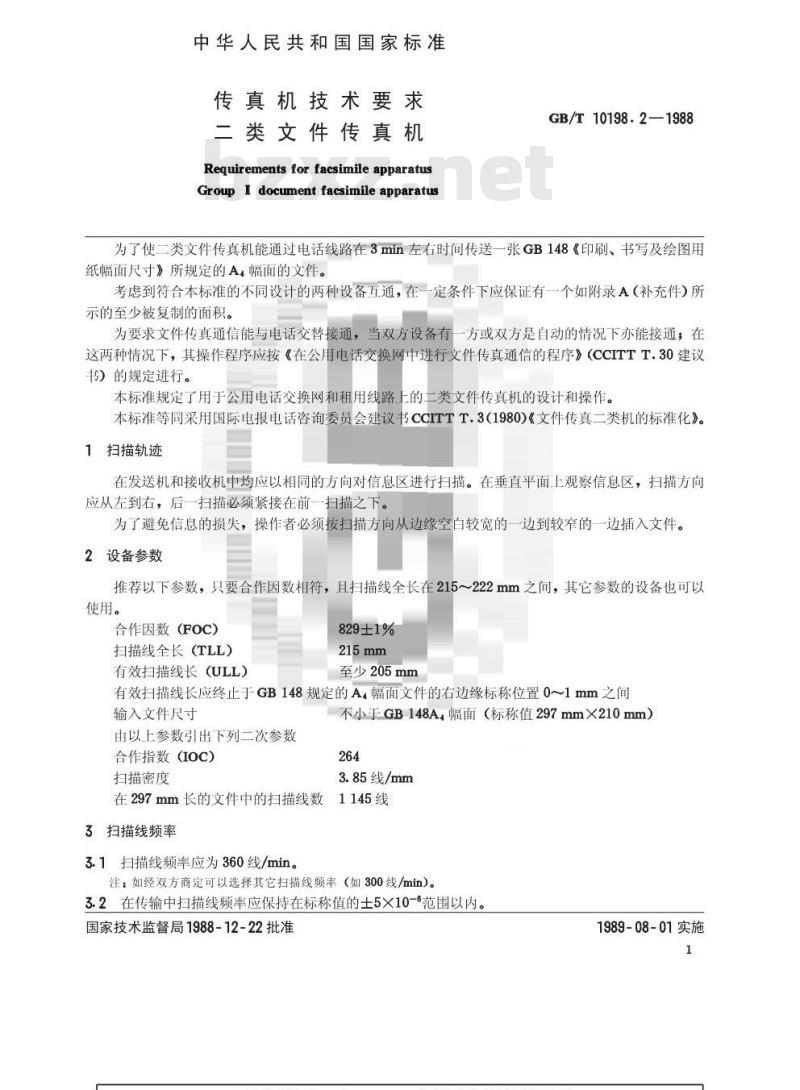

中华人民共和国国家标准
传真机技术要求
二类文件传真机
Requirements for facsimile apparatusGroup I documentfacsimile apparatusGB/T10198.21988
为了使二类文件传真机能通过电话线路在3min左右时间传送一张GB148《印刷、书写及绘图用纸幅面尺寸》所规定的A4幅面的文件。考虑到符合本标准的不同设计的两种设备互通，在一定条件下应保证有一个如附录A（补充件）所示的至少被复制的面积。
为要求文件传真通信能与电话交替接通，当双方设备有一方或双方是自动的情况下亦能接通，在这两种情况下，其操作程序应按《在公用电话交换网中进行文件传真通信的程序》（CCITTT.30建议书）的规定进行。
本标准规定了用于公用电话交换网和租用线路上的二类文件传真机的设计和操作。本标准等同采用国际电报电话咨询委员会建议书CCITTT.3（1980）《文件传真二类机的标准化》。1扫描轨迹
在发送机和接收机中均应以相同的方向对信息区进行扫描。在垂直平面上观察信息区，扫描方向应从左到右，后一扫描必须紧接在前一扫描之下。为了避免信息的损失，操作者必须按扫描方向从边缘空白较宽的一边到较窄的一边插入文件。2设备参数
推荐以下参数，只要合作因数相符，且扫描线全长在215～222mm之间，其它参数的设备也可以使用。
合作因数(FOC)
扫描线全长（TLL）
有效扫描线长（ULL）
829±1%
至少205mm
有效扫描线长应终止于GB148规定的A，幅面文件的右边缘标称位置01mm之间输入文件尺寸
由以上参数引出下列二次参数
合作指数(1OC)
扫描密度
不小于GB148A，幅面（标称值297mm×210mm）264
3.85线/mm
在297mm长的文件中的扫描线数1145线3扫描线频率
3.1扫描线频率应为360线/min。注：如经双方商定可以选择其它扫描线频率（如300线/min）。3.2在传输中扫描线频率应保持在标称值的士5×10-°范围以内。国家技术监督局1988-12-22批准1989-08-01实施

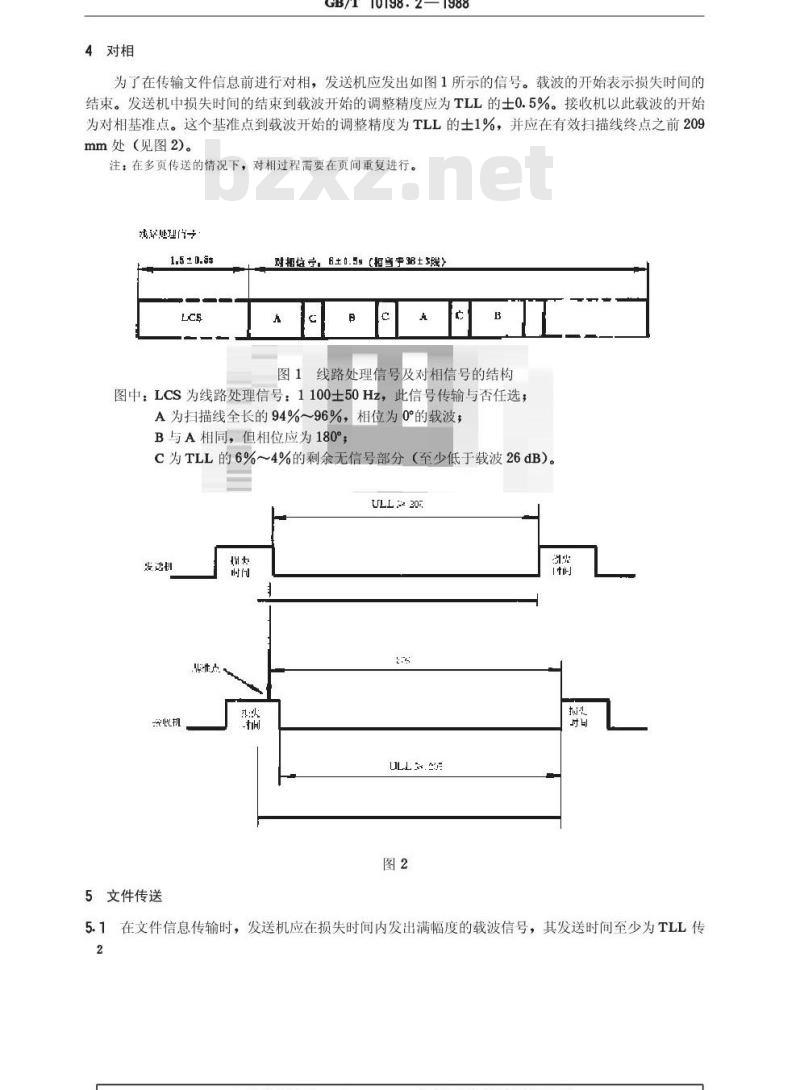

4对相
GB/T10198.2—1988
为了在传输文件信息前进行对相，发送机应发出如图1所示的信号。载波的开始表示损失时间的结束。发送机中损失时间的结束到载波开始的调整精度应为TLL的士0.5%。接收机以此载波的开始为对相基准点。这个基准点到载波开始的调整精度为TLL的士1%，并应在有效扫描线终点之前209mm处（见图2)。
注：在多页传送的情况下，对相过程需要在页间重复进行。处理问→
1.5 ± 0. 8*
对相性，6±0.55（相当于8±3线》图1线路处理信号及对相信号的结构图中：LCS为线路处理信号：1100士50Hz，此信号传输与否任选；A为扫描线全长的94%～96%，相位为0°的载波；B与A相同，但相位应为180°；
C为TLL的6%4%的剩余无信号部分（至少低于载波26dB）。ULL 20
5文件传送
5.1在文件信息传输时，发送机应在损失时间内发出满幅度的载波信号，其发送时间至少为TLL传2
GB/T10198.2—1988
输时间的4%。载波的相位应在此信号结束时翻转。损失时间以后，发送到接收机的是容纳在有效扫描线长内的信息，有效扫描线长按第2章的规定。接收机在损失时间结束后，在其记录装置上应至少能复制出有效扫描线长的信息。5.2在接收机中，可以将线路处理信号作为与文件信号无关的幅度基准，并要求接收机指示文件传送仍在进行中。

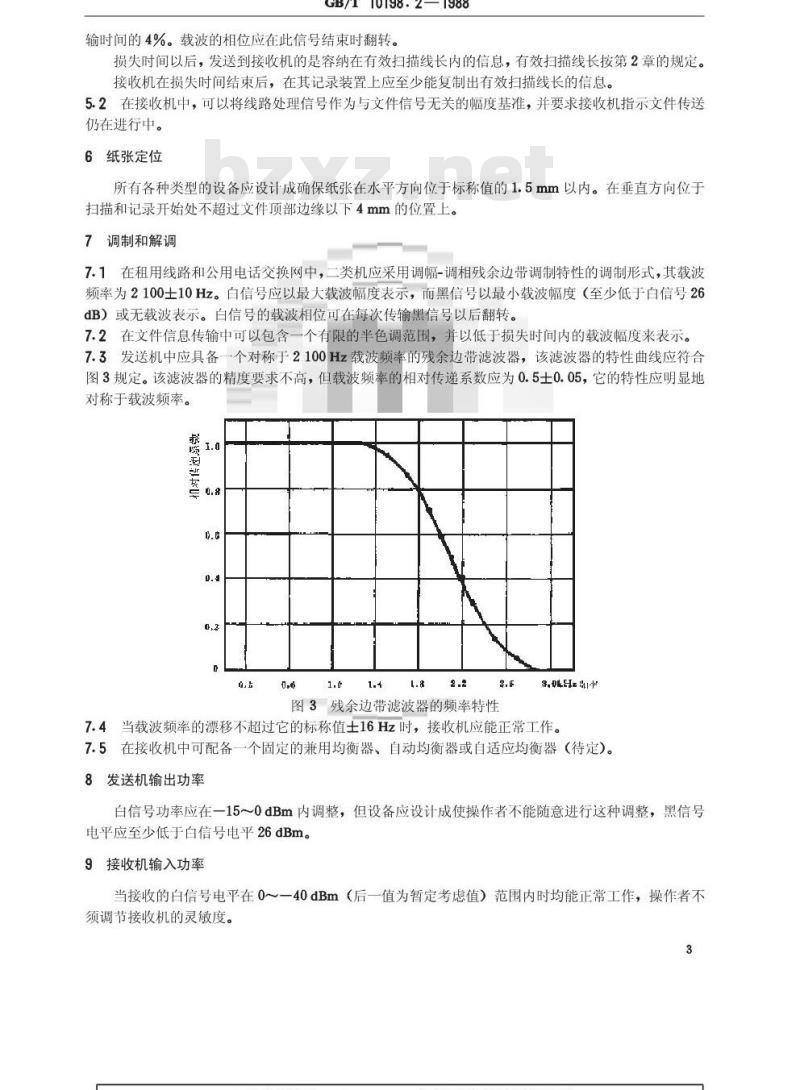

6纸张定位
所有各种类型的设备应设计成确保纸张在水平方向位于标称值的1.5mm以内。在垂直方向位于扫描和记录开始处不超过文件顶部边缘以下4mm的位置上。7调制和解调wwW.bzxz.Net
7.1在租用线路和公用电话交换网中，二类机应采用调幅-调相残余边带调制特性的调制形式，其载波频率为2100士10Hz。白信号应以最大载波幅度表示，而黑信号以最小载波幅度（至少低于白信号26dB）或无载波表示。白信号的载波相位可在每次传输黑信号以后翻转。7.2在文件信息传输中可以包含一个有限的半色调范围，并以低于损失时间内的载波幅度来表示。7.3发送机中应具备一个对称于2100Hz载波频率的残余边带滤波器，该滤波器的特性曲线应符合图3规定。该滤波器的精度要求不高，但载波频率的相对传递系数应为0.5士0.05，它的特性应明显地对称于载波频率。
..a2.2
图3残余边带滤波器的频率特性
.04H 8-P
7.4当载波频率的漂移不超过它的标称值士16Hz时，接收机应能正常工作。7.5在接收机中可配备一个固定的兼用均衡器、自动均衡器或自适应均衡器（待定）。8发送机输出功率
白信号功率应在一15～0dBm内调整，但设备应设计成使操作者不能随意进行这种调整，黑信号电平应至少低于白信号电平26dBm。9接收机输入功率
当接收的白信号电平在0～一40dBm（后一值为暂定考虑值）范围内时均能正常工作，操作者不须调节接收机的灵敏度。
GB/T10198.2—1988

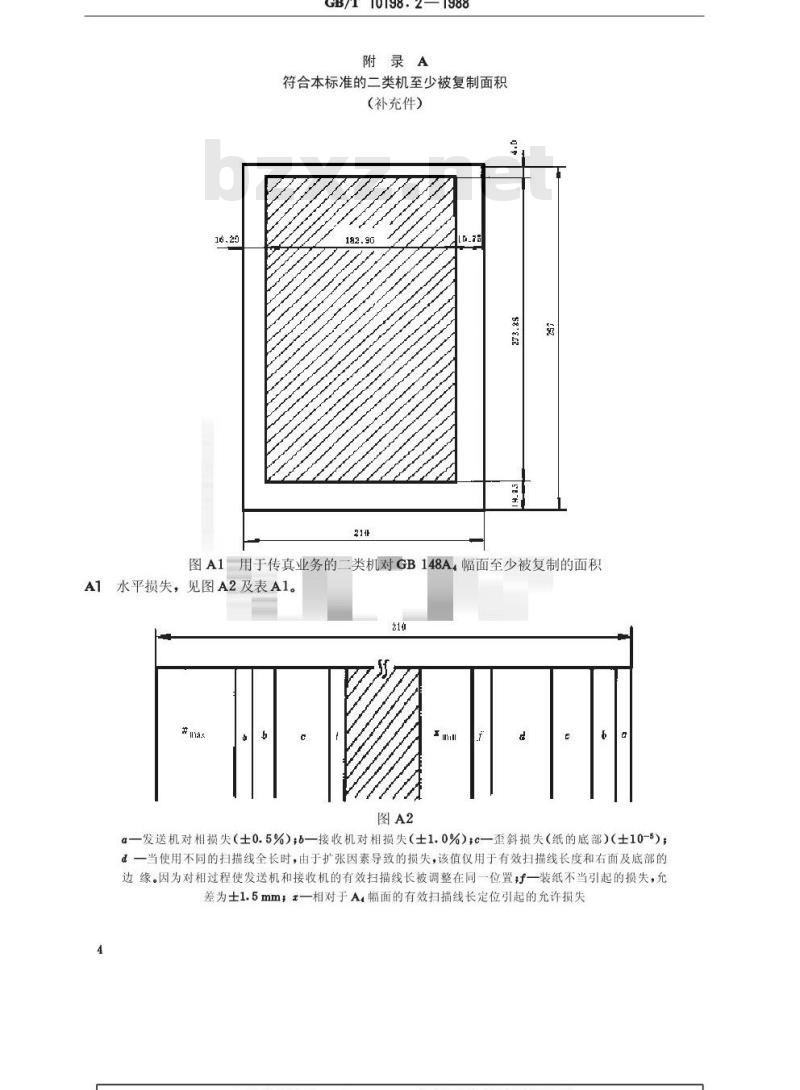

附录A
符合本标准的二类机至少被复制面积(补充件）
图A1用于传真业务的二类机对GB148A4幅面至少被复制的面积A1水平损失，见图A2及表A1。
a一发送机对相损失（士0.5%）;6一接收机对相损失（士1.0%）;c—歪斜损失（纸的底部)（士10-5）；d一当使用不同的扫描线全长时，由于扩张因素导致的损失，该值仅用于有效扫描线长度和右面及底部的边缘。因为对相过程使发送机和接收机的有效扫描线长被调整在同一位置一装纸不当引起的损失，允差为士1.5mm，t一相对于A，幅面的有效扫描线长定位引起的允许损失4
损失时间
发送机
接收机
TLL:215~222mm
ULL：205~210mm
垂直损失，见图A3及表A2。
发逆图像
GB/T10198.2—1988
表A1结果
左边缘
±10-5
偏移值
收壶像
右边缘
g一由装纸机构引起的夹紧损失（在文件的顶部4.0mm）；一由装纸不当引起的损失，一由扩张因素加合作因数允差引起的损失（损失59线）210
夹紧损失
装纸损失
扩张加合作因数允差引起的损失总计
附加说明：
GB/T10198.2—1988
本标准由中华人民共和国机械电子工业部提出。本标准由上海有线电厂及长江有线电厂起草。本标准主要起草人王银锁、张柏年、杨群仙。6
