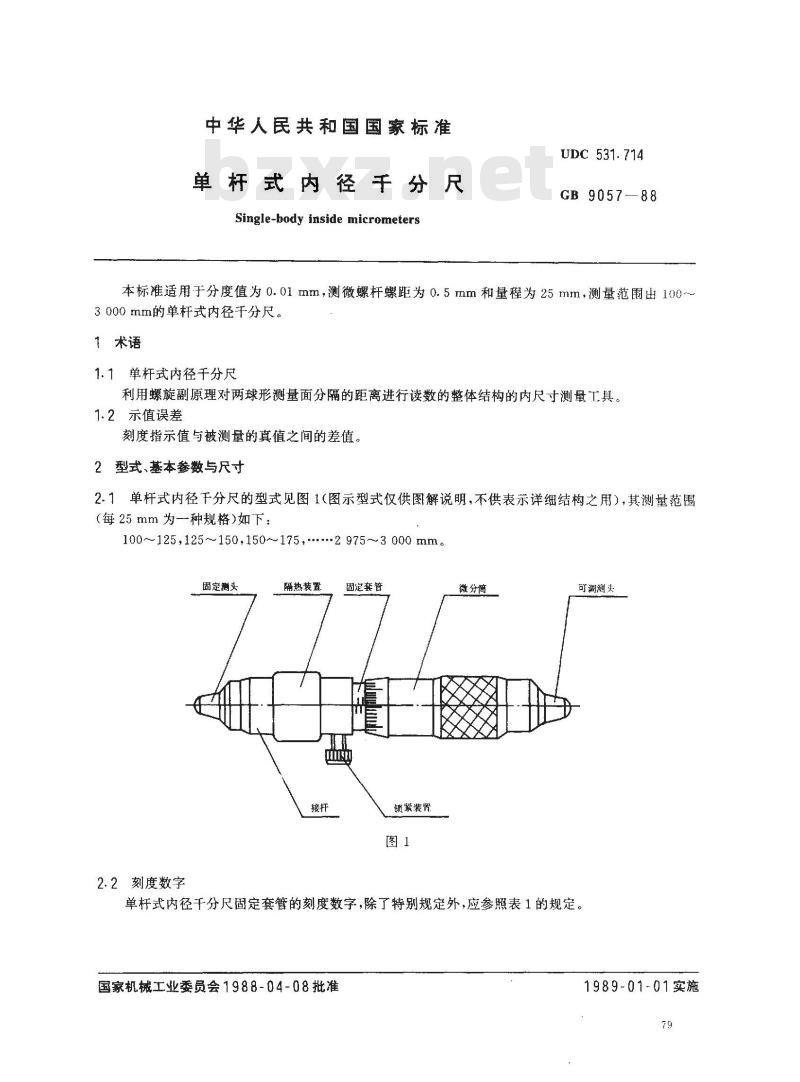

【国家标准(GB)】 单杆式内径千分尺

中华人民共和国国家标准
单杆式内径千分尺
Single-body inside micrometersUDC531.714
GB 9057—88
本标准适用于分度值为0.01mm，测微螺杆螺距为0.5mm和量程为25mm，测量范围出100～3000mm的单杆式内径千分尺。
1术语
单杆式内径于分尺
利用螺旋副原理对两球形测量面分隔的距离进行读数的整体结构的内尺寸测量工具。1.2示值误差
刻度指示值与被测量的真值之间的差值。2型式、基本参数与尺寸
2.1单杆式内径干分尺的型式见图1（图示型式仅供图解说明，不供表示详细结构之用），其测量范围(每25mm为一种规格）如下：
100~125,125~~150,150~175*.*·2975~3000mm。固定测头
2.2刻度数字
隔热装置
固定套管
锁紧装置
微分简
可调测头
单杆式内径千分尺固定套管的刻度数字，除了特别规定外，应参照表1的规定。国家机械工业委员会1988-04-08批准1989-01-01实施
100,200,300,.....-2 000
125,225,325,-2 925
150,250.350,***2 950
175.275,375,..-2975

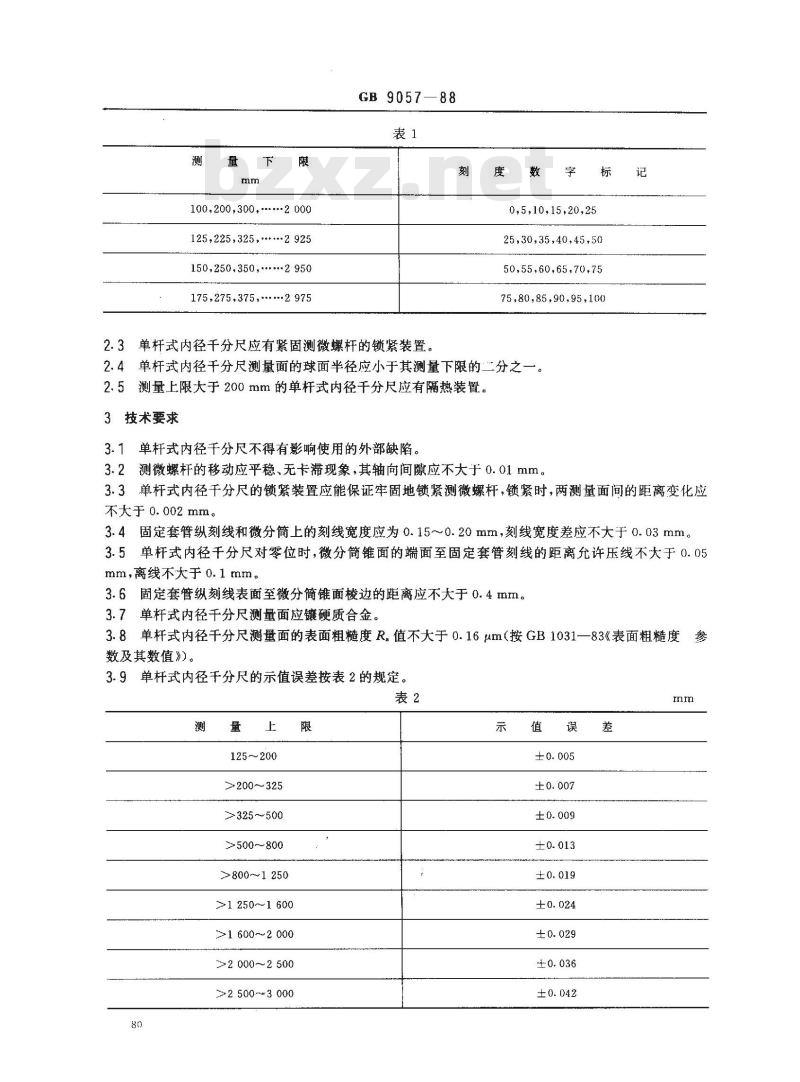

GB 9057—88
2.3单杆式内径干分尺应有紧固测微螺杆的锁紧装置。度
0,5,10,15,20,25
25,30,35,40,45,50
50,55,60,65,70,75
75,80,85,90,95,100
2.4单杆式内径千分尺测量面的球面半径应小于其测量下限的二分之一2.5测量上限大于200mm的单杆式内径千分尺应有隔热装置。3技术要求
单杆式内径千分尺不得有影响使用的外部缺陷。3.1
3.2测微螺杆的移动应平稳、无卡滞现象，其轴向间隙应不大于0.01mm。记
3.3单杆式内径千分尺的锁紧装置应能保证牢固地锁紧测微螺杆，锁紧时，两测量面间的距离变化应不大于 0.002 mm。
3.4固定套管纵刻线和微分筒上的刻线宽度应为0.15~0.20mm，刻线宽度差应不大于0.03mm。3.5单杆式内径千分尺对零位时，微分简锥面的端面至固定套管刻线的距离允许压线不大于0.05mm，离线不大于0.1mm。
3.6固定套管纵刻线表面至微分简锥面棱边的距离应不大于0.4mm。3.7单杆式内径千分尺测量面应镶硬质合金。3.8单杆式内径千分尺测量面的表面粗糙度R。值不大于0.16um（按GB1031一83《表面粗糙度数及其数值》)。
3.9单杆式内径千分尺的示值误差按表2的规定。表2
125~200
>200～325
>325～500
>500～800
>800~1250
>1 250~～1 600
>1 600~2 000
>2 000~2 500
≥2 500-3 000

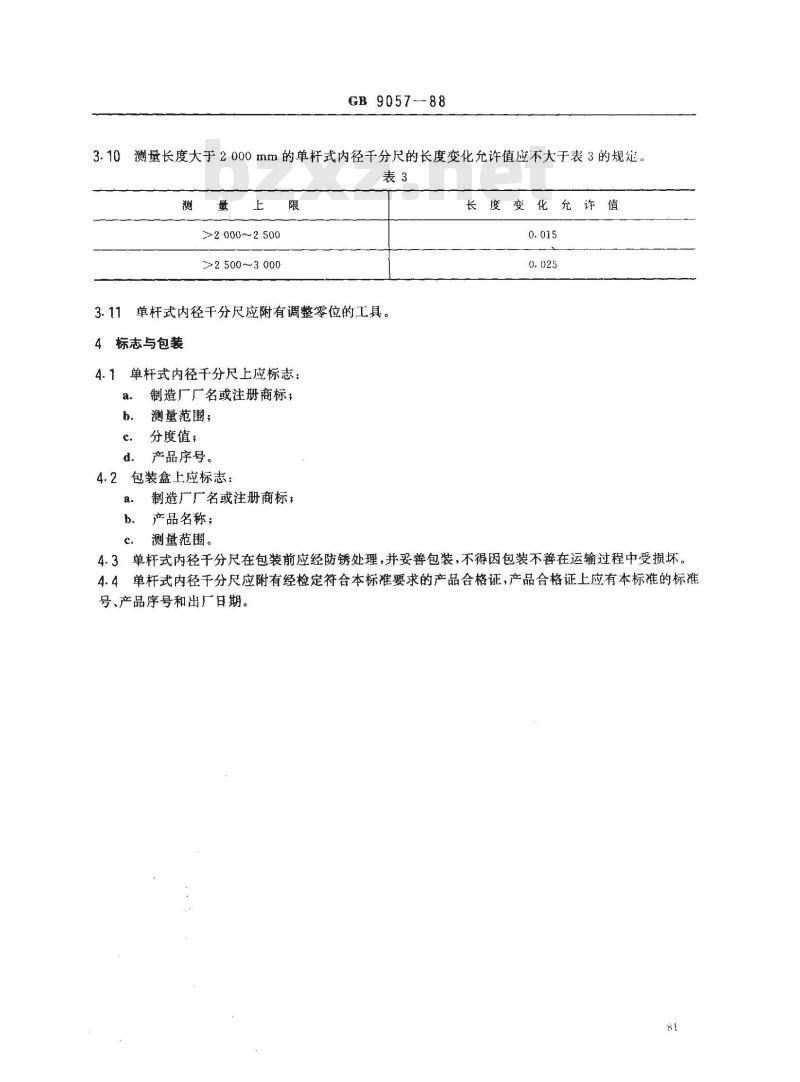

GB9057-88
测量长度大于2000mm的单杆式内径于分尺的长度变化允许值应不大于表3的规3.10
>2 000～2 500
>2500～3000
单杆式内径干分尺应附有调整零位的工具。4标志与包装
单杆式内径千分尺上应标志：
制造厂厂名或注册商标；
测量范围；
分度值；
产品序号。
4.2包装盒上应标志：
制造厂厂名或注册商标，
产品名称；
测量范围。
长度变化充许值
4.3单杆式内径干分尺在包装前应经防锈处理，并妥善包装，不得因包装不善在运输过程中受损坏。4.4单杆式内径干分尺应附有经检定符合本标准要求的产品合格证，产品合格证上应有本标准的标准号、产品序号和出厂日期。
GB 905788

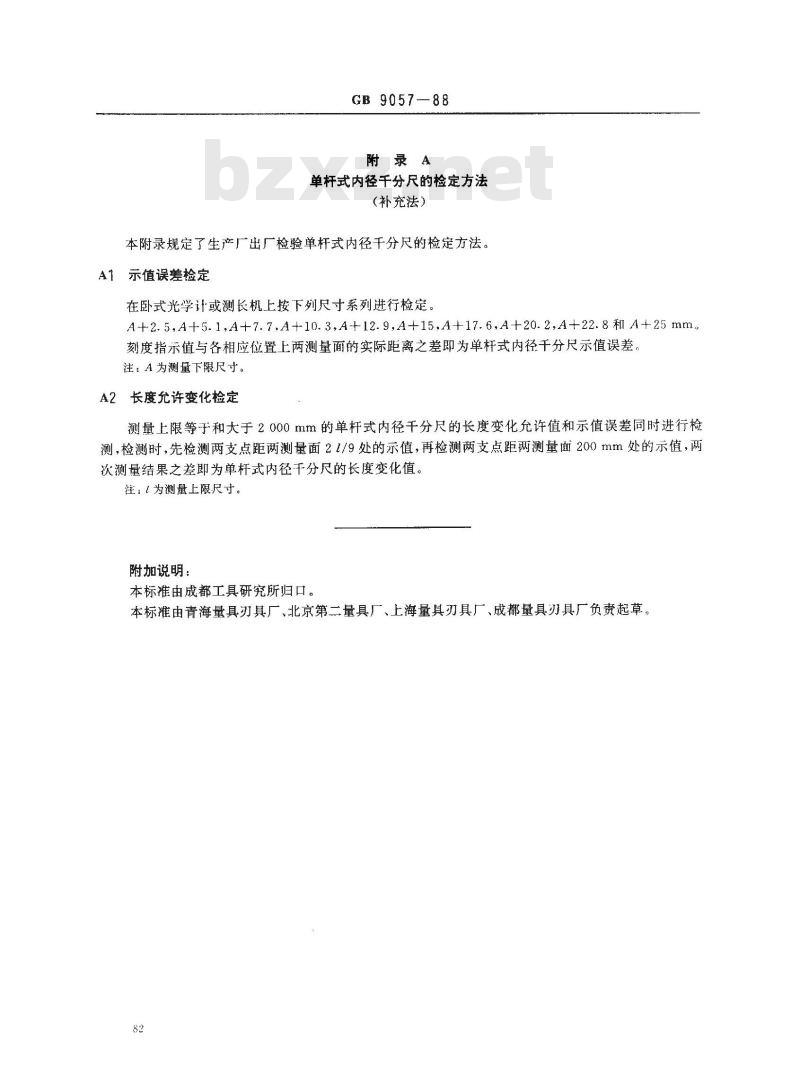

附录A
单杆式内径千分尺的检定方法wwW.bzxz.Net
（补充法）
本附录规定了生产广出厂检验单杆式内径千分尺的检定方法。A1示值误差检定
在卧式光学计或测长机上按下列尺寸系列进行检定。A+2.5,A+5.1,A+7.7,A+10.3,A+12.9,A+15,A+17.6,A+20.2,A+22.8和 A+25 mm。刻度指示值与各相应位置上两测量面的实际距离之差即为单杆式内径千分尺示值误差，注：A为测量下限尺寸。
2长度允许变化检定
测量上限等于和大于2000mm的单杆式内径千分尺的长度变化允许值和示值误差同时进行检测，检测时，先检测两支点距两测量面21/9处的示值，再检测两支点距两测量面200mm处的示值，两次测量结果之差即为单杆式内径干分尺的长度变化值。注：1为测量上限尺寸。
附加说明：
本标准由成都工具研究所归口。本标准由青海量具刃具厂、北京第二量具厂、上海量具刃具厂、成都量具刃具厂负责起草。82
