- 您的位置:
- 标准下载网 >>
- 标准分类 >>
- 国家标准(GB) >>
- GB/T 8804.1-1988 热塑性塑料管材拉伸性能试验方法 聚氯乙烯管材

【国家标准(GB)】 热塑性塑料管材拉伸性能试验方法 聚氯乙烯管材
本网站 发布时间:
2024-07-02 05:51:05
- GB/T8804.1-1988
- 已作废
标准号:
GB/T 8804.1-1988
标准名称:
热塑性塑料管材拉伸性能试验方法 聚氯乙烯管材
标准类别:
国家标准(GB)
标准状态:
已作废-
发布日期:
1988-02-13 -
实施日期:
1988-07-01 -
作废日期:
2003-08-01 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
149.39 KB
替代情况:
被GB/T 8804.2-2003代替采标情况:
ISO/DIS 3504.2 MOD

部分标准内容:

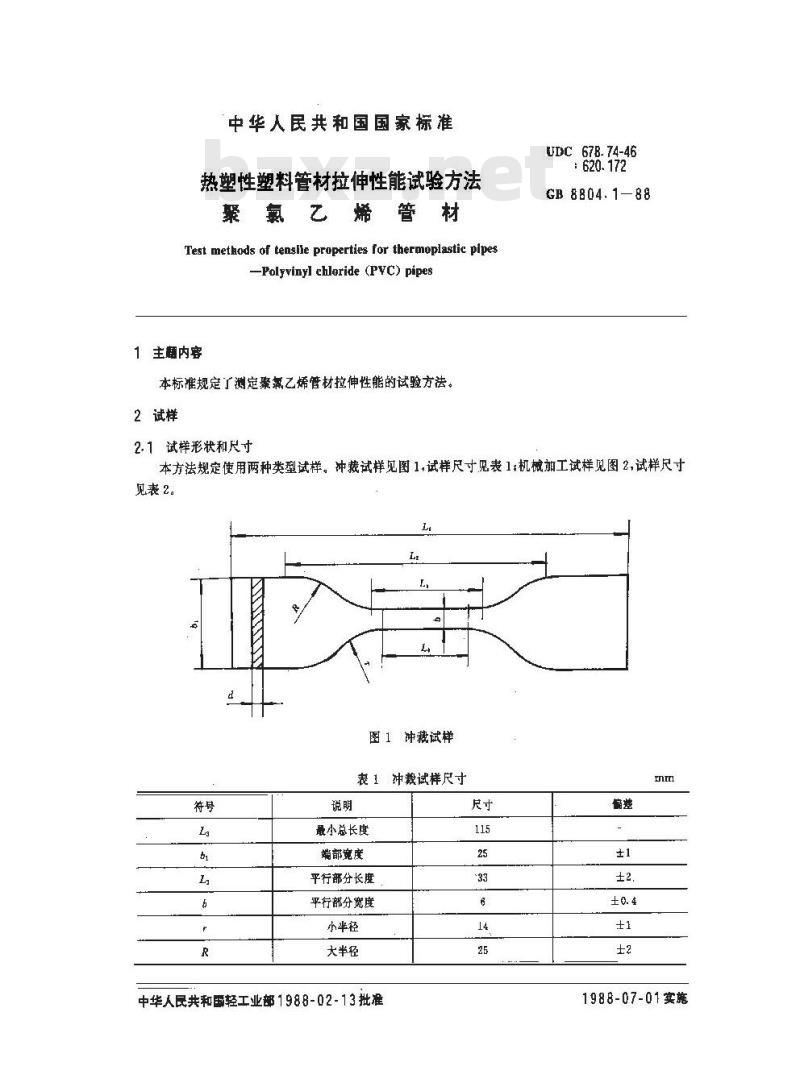

中华人民共和国国家标准
热塑性塑料管材拉伸性能试验方法聚氯乙烯管材
Test methods of tenslle properties for thermoplastic plpesPolyvinyl chloride(PvC)pipes1主期内窦
本标准规定了测定聚氯乙烯管材拉伸性能的试验方法。2试样
UDC 678.74-46
: 620.172
GB 8804.1-88
2.1试样形状和尺寸
本方法规定使用两种类型试样。冲裁试样见图1.试样尺寸见表1:机械加工试样见图2,试样尺寸见表2。www.bzxz.net
图1 冲裁试样
表1冲裁试样尺寸
最小总长度
端部觉度
平行部分长度
平行部分宽度
小半径
大半径
中华人民共和用轻工业部1988-02-13批准尺寸
1988-07-01实施
2.2试样的制备
2.2. 1 取样数量
GB 8804.1—88

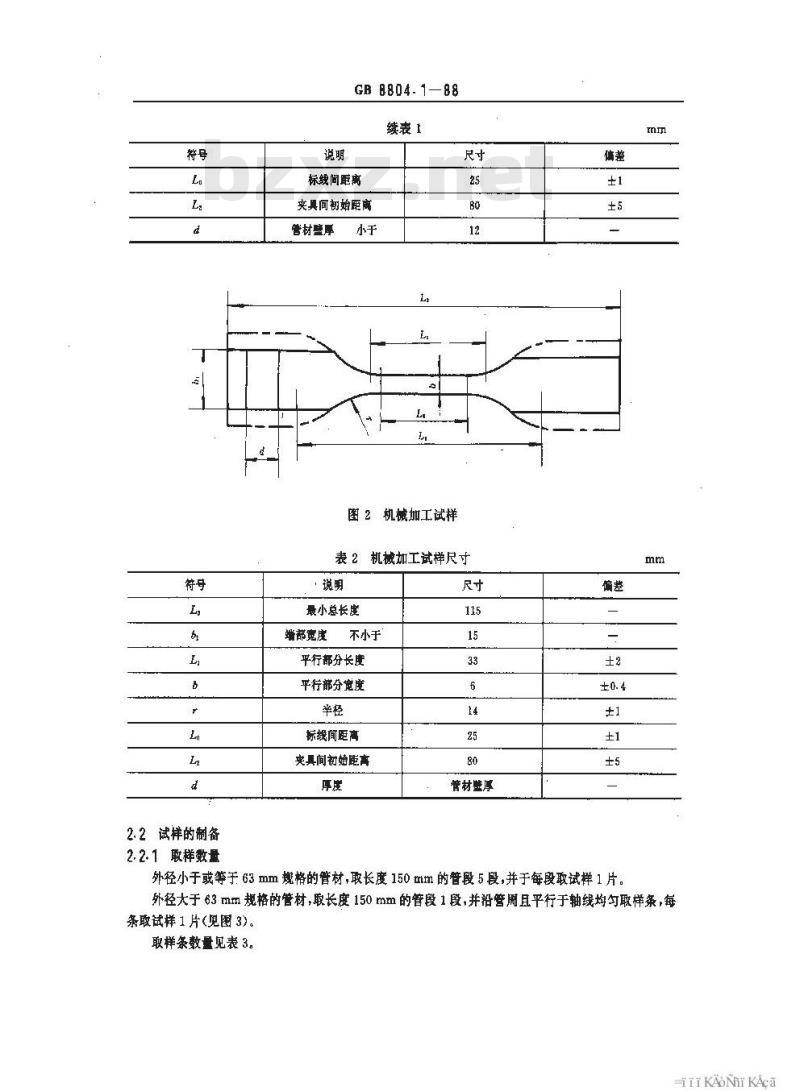

续表1
标线间距离
夹具初始距离
管材暨厚
图2机械加工试样
表2机械加工试样尺寸
·说明
最小总长度
蟠部宽度
不小于
平行部分长度
平行部分觉度
标线间距高
夹具间初始距高
管材整厚

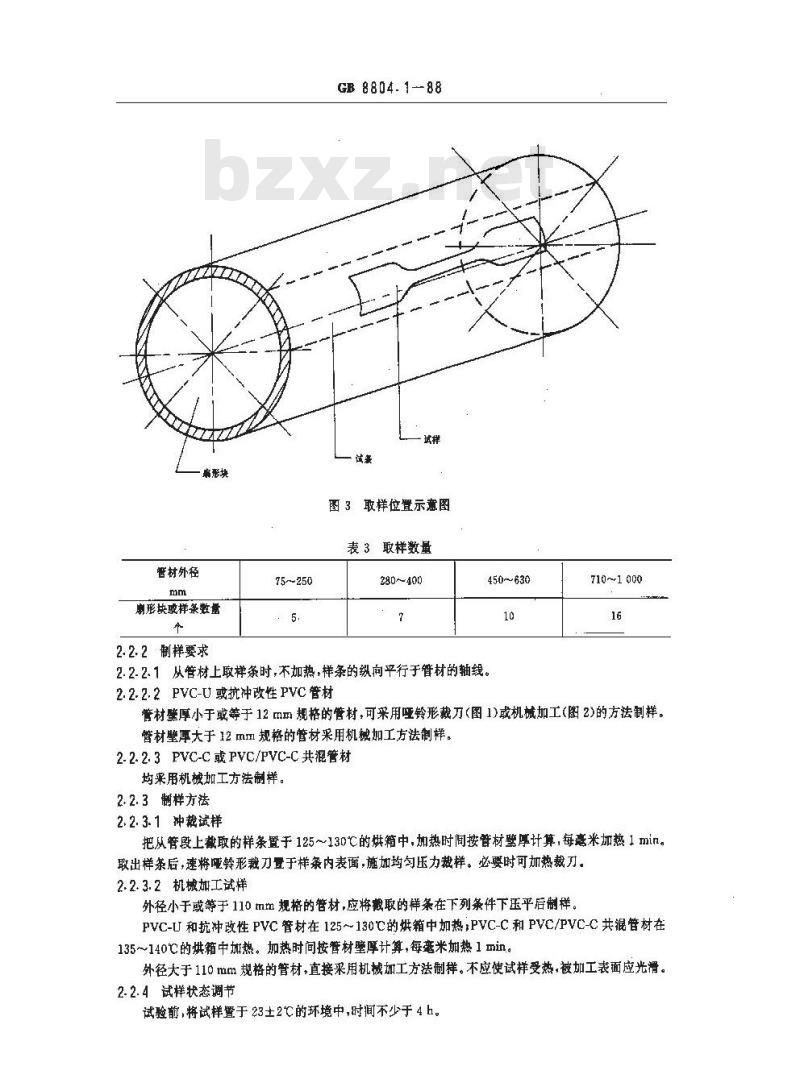

外径小于或等于63mm规格的管材,取长度150tmim的普段5段,并于每段取试样1片mm
外径大于63mm规格的管材,取长度150mm的管段1段,并沿管周且平行于轴线均句取样条,每条取试样1片(见图3)。
取样条数量见表 3。
iKAoNikAca
扇形块
管材外径
剧形块或样条数量
2.2.2制样要求
75~250
GB 8804.1--88
图3取样位置示惠图
表 3 取样数量
280~400
450~630
2.2.2.1从管材上取样条时,不加热,样条的纵向平行于管材的轴线。2.2.2.2PVC-U或抗冲改性PVC管材710~1000
管材壁厚小于或等于12mm规格的管材,可采用哑铃形裁刀(图1)或机械加工(图2)的方法制样。管材壁厚大于12mm规格的管材采用机械加工方法制样。2.2.2.3PVC-C或PVC/PVC-C共混管材均采用机械加工方法制样。
2.2.3样方法
2.2.3.1冲裁试样
把从管段上截取的样条置于125~130℃的烘箱中,加热时间按管材厚计算,每惑米加热1min。取出样条后,速将唾铃形裁刀置于样条内表面,施加均匀压力裁样。必要时可加热裁刀,2.2.3.2机械加工试样
外径小于或等于110 tnm规格的管材,应将截取的样条在下列条件下压平后制样。PVC-U和抗冲改性PVC管材在125~130C的烘箱中加热:PVC-C和PVC/PVC-C共混管材在135~140℃的烘箱中加热。加热时间按管材壁厚计算,每衰米加热1min。外径大于110mm规格的管材,直接采用机械工方法制样。不应使试样受热,被加工表面应光滑,2-2.4试样状态调节

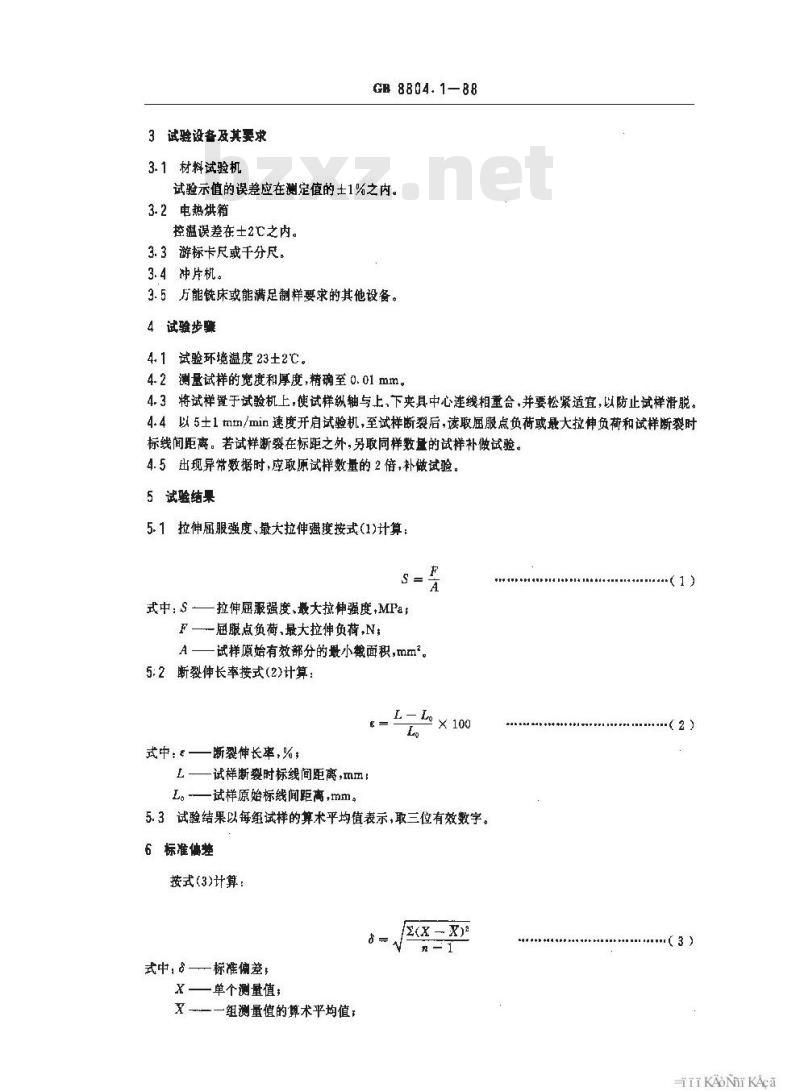

试验,将试样置于23±2℃的环境中,时间不少于4h。3试验设备及其要求
3.1材料试验机
GB8804.1—88
试验示值的误差应在测定值的士1%之内。3.2电热烘箱
控温误差在士2C之内。
3.3游标卡尺或千分尺。
3.4冲片机。
3.5万能铣床或能满足制样要求的其他设备。4试验步骤
4.1试验环境温度23土2℃。
4.2测量试样的宽度和厚度,精确至0.01mm。4.3将试样置于试验机上,使试样纵轴与上,下夹具中心连线相重合,并要松紧适宜,以防止试样清脱。4.4以5土1tmm/min速度开启试验机,至试样断裂后,读取屈服点负荷或最大拉伸负荷和试样断裂时标线间臣离。若试样断裂在标距之外,另取同样数量的试样补做试验。4.5出现异常数据时,应取原试样数量的2借,补做试验。5试验结果
5.1拉伸届服强度、最大拉伸强度按式(1)计算s=
式中:S拉伸屈服强度、最大拉伸强度,MPatF—屉服点负荷、最大拉伸负荷,N;A试样原始有效部分的最小被面积,mm。5:2断裂伸长率按式(2)计算:
L-Le × 100
式中:——断裂伸长率,%,
L——试样断裂时标线间距离,mmL。试样原始标线间距,mm。
5.3试验结果以每组试样的算术平均值表示,取三位有效数字。6标准体差
按式(3)计算:
E(X X)2
式中,———标准偏差;
X—单个测量值
X——组测量值的算术平均值;
(1)
KANiKAca

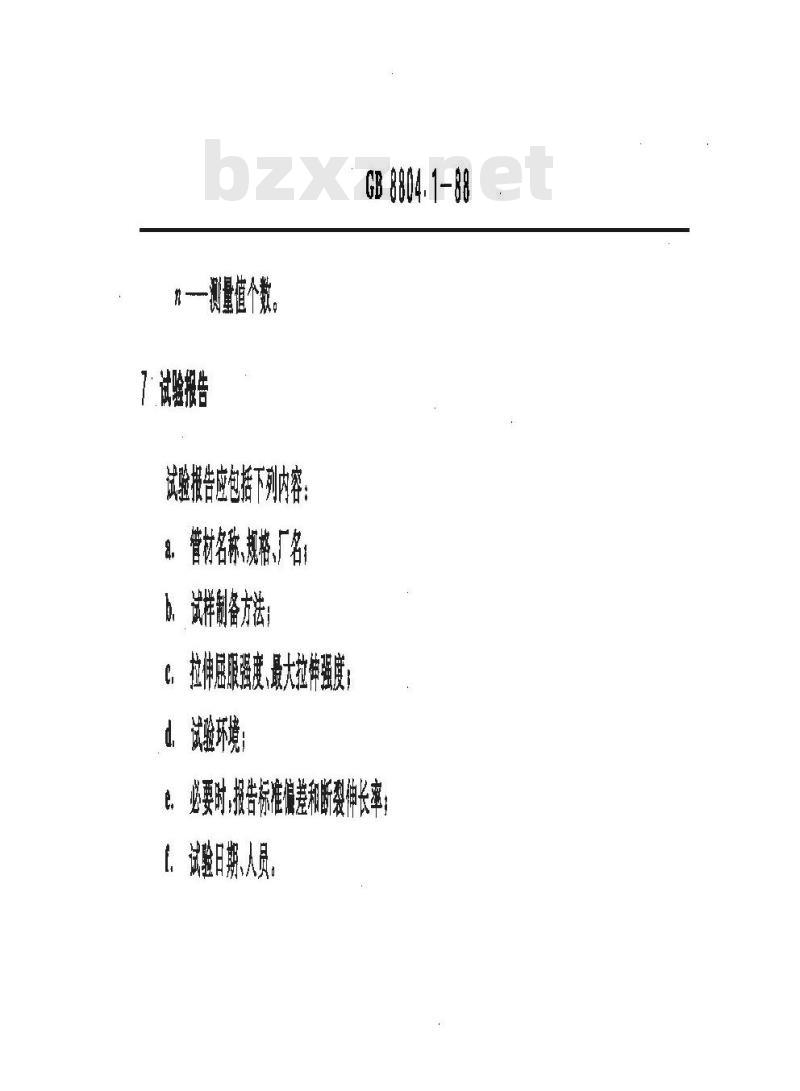

试样制备方法
拉伸照服强度、最大拉独强度:城圳
必要时,报告标准偏差和
式验日期,人员
GB 8804.1-88
GB 8B04.1-88
附录A
机械加工试样
(参考件)
A1使用图A1所示的夹具,可以同时制取几个试样。A2采用能满足制样要求的多齿立铣刀或切口铣刀。A3铣条件
铣削速度:10m/minl
进刀量:10~20mm/min。
不应使试样受热或表面受摄,
图 Al 夹具
附加税明:
本标准由中华人民共和国轻工业部提出。本标准由轻工业部塑料加工应用科学研究所归口。本标难由吉林省塑料研究所负责起草。本标准主要起草人高云雪、于彦、要淑兰。KAoNiKAca
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
热塑性塑料管材拉伸性能试验方法聚氯乙烯管材
Test methods of tenslle properties for thermoplastic plpesPolyvinyl chloride(PvC)pipes1主期内窦
本标准规定了测定聚氯乙烯管材拉伸性能的试验方法。2试样
UDC 678.74-46
: 620.172
GB 8804.1-88
2.1试样形状和尺寸
本方法规定使用两种类型试样。冲裁试样见图1.试样尺寸见表1:机械加工试样见图2,试样尺寸见表2。www.bzxz.net
图1 冲裁试样
表1冲裁试样尺寸
最小总长度
端部觉度
平行部分长度
平行部分宽度
小半径
大半径
中华人民共和用轻工业部1988-02-13批准尺寸
1988-07-01实施
2.2试样的制备
2.2. 1 取样数量
GB 8804.1—88
续表1
标线间距离
夹具初始距离
管材暨厚
图2机械加工试样
表2机械加工试样尺寸
·说明
最小总长度
蟠部宽度
不小于
平行部分长度
平行部分觉度
标线间距高
夹具间初始距高
管材整厚
外径小于或等于63mm规格的管材,取长度150tmim的普段5段,并于每段取试样1片mm
外径大于63mm规格的管材,取长度150mm的管段1段,并沿管周且平行于轴线均句取样条,每条取试样1片(见图3)。
取样条数量见表 3。
iKAoNikAca
扇形块
管材外径
剧形块或样条数量
2.2.2制样要求
75~250
GB 8804.1--88
图3取样位置示惠图
表 3 取样数量
280~400
450~630
2.2.2.1从管材上取样条时,不加热,样条的纵向平行于管材的轴线。2.2.2.2PVC-U或抗冲改性PVC管材710~1000
管材壁厚小于或等于12mm规格的管材,可采用哑铃形裁刀(图1)或机械加工(图2)的方法制样。管材壁厚大于12mm规格的管材采用机械加工方法制样。2.2.2.3PVC-C或PVC/PVC-C共混管材均采用机械加工方法制样。
2.2.3样方法
2.2.3.1冲裁试样
把从管段上截取的样条置于125~130℃的烘箱中,加热时间按管材厚计算,每惑米加热1min。取出样条后,速将唾铃形裁刀置于样条内表面,施加均匀压力裁样。必要时可加热裁刀,2.2.3.2机械加工试样
外径小于或等于110 tnm规格的管材,应将截取的样条在下列条件下压平后制样。PVC-U和抗冲改性PVC管材在125~130C的烘箱中加热:PVC-C和PVC/PVC-C共混管材在135~140℃的烘箱中加热。加热时间按管材壁厚计算,每衰米加热1min。外径大于110mm规格的管材,直接采用机械工方法制样。不应使试样受热,被加工表面应光滑,2-2.4试样状态调节
试验,将试样置于23±2℃的环境中,时间不少于4h。3试验设备及其要求
3.1材料试验机
GB8804.1—88
试验示值的误差应在测定值的士1%之内。3.2电热烘箱
控温误差在士2C之内。
3.3游标卡尺或千分尺。
3.4冲片机。
3.5万能铣床或能满足制样要求的其他设备。4试验步骤
4.1试验环境温度23土2℃。
4.2测量试样的宽度和厚度,精确至0.01mm。4.3将试样置于试验机上,使试样纵轴与上,下夹具中心连线相重合,并要松紧适宜,以防止试样清脱。4.4以5土1tmm/min速度开启试验机,至试样断裂后,读取屈服点负荷或最大拉伸负荷和试样断裂时标线间臣离。若试样断裂在标距之外,另取同样数量的试样补做试验。4.5出现异常数据时,应取原试样数量的2借,补做试验。5试验结果
5.1拉伸届服强度、最大拉伸强度按式(1)计算s=
式中:S拉伸屈服强度、最大拉伸强度,MPatF—屉服点负荷、最大拉伸负荷,N;A试样原始有效部分的最小被面积,mm。5:2断裂伸长率按式(2)计算:
L-Le × 100
式中:——断裂伸长率,%,
L——试样断裂时标线间距离,mmL。试样原始标线间距,mm。
5.3试验结果以每组试样的算术平均值表示,取三位有效数字。6标准体差
按式(3)计算:
E(X X)2
式中,———标准偏差;
X—单个测量值
X——组测量值的算术平均值;
(1)
KANiKAca
试样制备方法
拉伸照服强度、最大拉独强度:城圳
必要时,报告标准偏差和
式验日期,人员
GB 8804.1-88
GB 8B04.1-88
附录A
机械加工试样
(参考件)
A1使用图A1所示的夹具,可以同时制取几个试样。A2采用能满足制样要求的多齿立铣刀或切口铣刀。A3铣条件
铣削速度:10m/minl
进刀量:10~20mm/min。
不应使试样受热或表面受摄,
图 Al 夹具
附加税明:
本标准由中华人民共和国轻工业部提出。本标准由轻工业部塑料加工应用科学研究所归口。本标难由吉林省塑料研究所负责起草。本标准主要起草人高云雪、于彦、要淑兰。KAoNiKAca
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览:





- 热门标准
- 国家标准(GB)
- GB/T29863-2023 服装制图
- GB/T43772-2024 电子气体 二氧化碳
- GB/T14643.5-1993 工业循环冷却水中硫酸盐还原菌的测定 MPN法
- GB/T14702-2002 饲料中维生素B6的测定 高效液相色谱法
- GB/T14719-1993 信息交换用汉字256×256点阵宋体字模集及数据集
- GB/T5009.70-2003 食品容器内壁聚酰胺环氧树脂涂料卫生标准的分析方法
- FZ/T01057.9-2012 纺织纤维鉴别试验方法 第9部分:双折射率法
- GB/T42193.4-2022 道路车辆 车辆和外部设备之间排放相关诊断的通信 第4部分:外部测试设备
- GB/T14637.1-1993 工业循环冷却水中锌含量的测定 原子吸收光谱法
- GB15558.1-2003 燃气用埋地聚乙烯(PE)管道系统第1部分:管材
- GB/T38145-2019 高含量贵金属合金首饰金、铂、钯含量的测定ICP差减法
- GB/T14639-1993 工业循环冷却水中镁含量的测定 原子吸收光谱法
- GB/T14733.4-1993 电信术语 交换技术
- GB/T4764-1984 本人成分代码
- GB/T5009.74-2003 食品添加剂中重金属限量试验
- 行业新闻
- MicroStrategy计划举债42亿美元购买更多比特币
- 3DOS 与 OKX(欧易)是否有关联?OKX 用户可以参与吗
- 以太坊的犹豫不决掩盖了牛市格局——这就是为什么BTC掌握关键
- Circle将推出跨区块链统一USDC访问的网关
- Hosico猫币暴涨20%,USELESS创历史新高 | 今日值得关注的Meme币
- SEO实用标题:3DOS 空投教程、指南、最新动态全解析
- 代币化国债规模飙升至74亿美元,加密货币交易者为追求收益放弃稳定币
- NBA传奇球星皮蓬选择XRP、DOGE、SHIB与比特币并列,完整名单一览
- 加密货币诈骗致两人因150万英镑欺诈被判12年监禁
- OKX 与 Phantom 钱包合作带来哪些变化?掘金 OKX DEX API 新功能
- 币安视角:Phantom 安全漏洞事件对交易所有何影响?
- 彼得·蒂尔支持Web3新加密银行Erebor:最佳加密货币购买指南
- 3DOS 是什么?解析去中心化制造平台与空投机制
- Chainlink价格持续在15美元下方挣扎——关键水平值得关注
- COINBASE开喷Solana发射平台: Pump.fun、LetsBonk全是机器人,迷因币第一秒就收割
请牢记:“bzxz.net”即是“标准下载”四个汉字汉语拼音首字母与国际顶级域名“.net”的组合。 ©2009 标准下载网 www.bzxz.net 本站邮件:bzxznet@163.com
网站备案号:湘ICP备2023016450号-1
网站备案号:湘ICP备2023016450号-1
