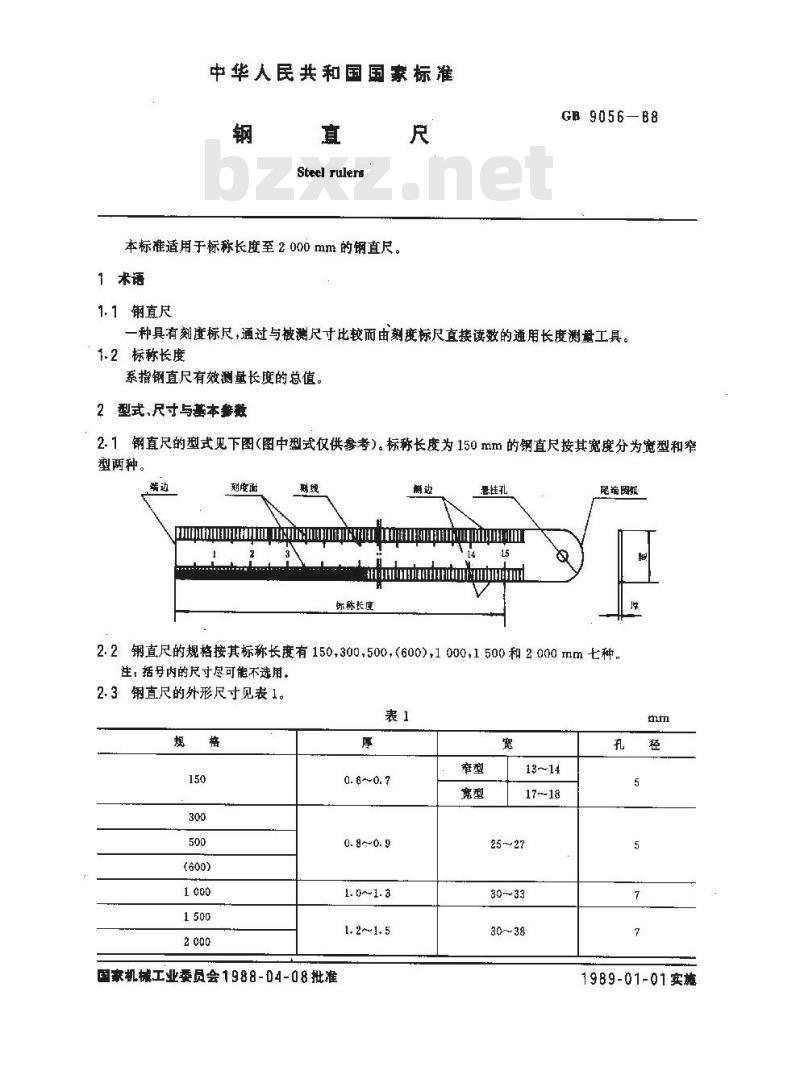

【国家标准(GB)】 钢直尺

中华人民共和国国家标准
Steel rulers
本标准适用于标称长度至2000mm的钢直尺。1术语
1.1钢直尺
GB 9056—B8
一种具有刻度标尺，通过与被测尺寸比较而由刻度标尺直接读数的通用长度测量工具。1.2标称长度
系指钢直尺有效测量长度的总值。2 型式、尺寸与基本整数
2.1钢直尺的型式见下图（图中型式仅供参考）。标称长度为150mm的钢直尺按其宽度分为宽型和窄型两种。
刺度面bzxZ.net
悬挂孔
ad dhaathdimnd d
标称长度
昆瑞阳
2.2钢直尺的规格按其标称长度有150,300,500，（600），1000，1500和2000mm七种。注，括号内的尺寸尽可能不选用。2.3钢直尺的外形尺寸见表1。
国豪机械工业委员会1988-04-08批准厚
0. 8~0. 9
1. 0~1. 3
1. 2 ~1. 5
1989-01-01实施

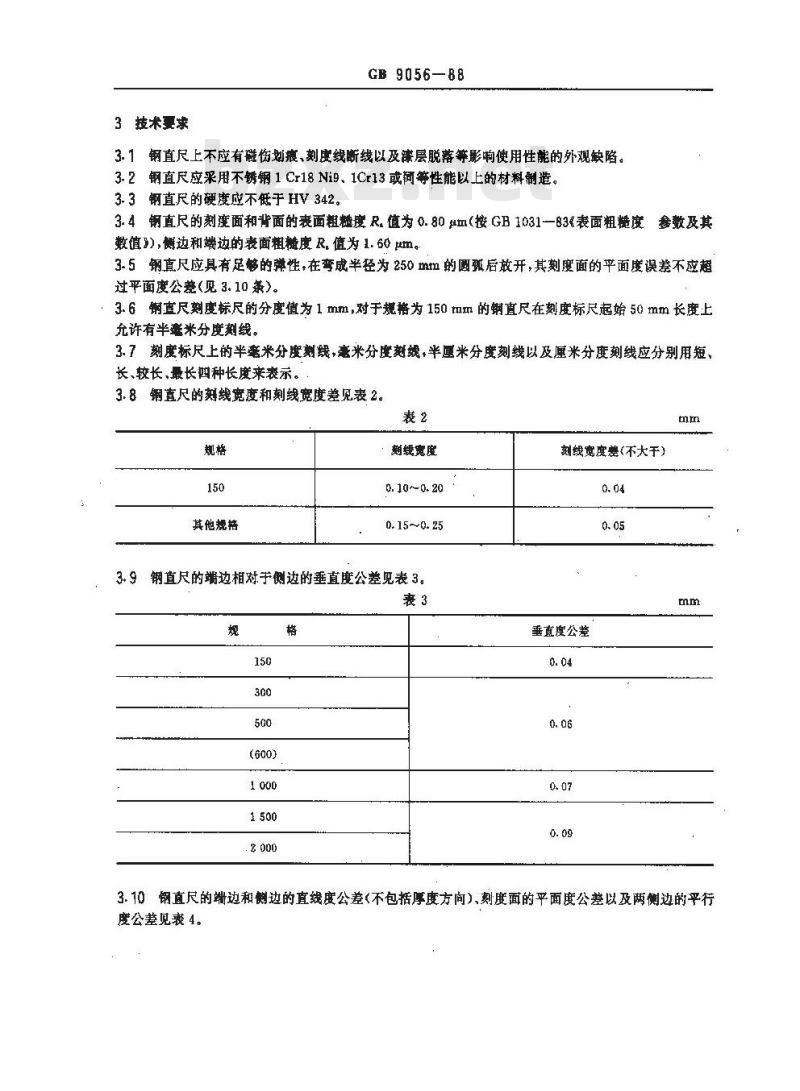

3技术要求
GB 9056—88
3.1钢直尺上不应有避伤划衰、刻度线断线以及漆层脱落等影响使用性能的外观缺陷，3.2钢直尺应采用不锈钢 1 Cr18 Ni9、1Cr13或间等性能以上的材料制造。3.3钢直尺的硬度应不低于HV342。3.4钢直尺的刻度面和背面的表面粗糙度R,值为0.80 μm(按GB 1031-B3&表面粗糙度参数及其数值\)，侧边和端边的表面粗糖度R.值为1.60m。3.5钢直尺应具有足够的弹性，在弯成半径为250mm的圆弧后放开，其刻度面的平面度误差不应超过平面度公差(见3.10条）。
3. 6 铜直尺刻度标尺的分度值为 1 mm,对于规格为 150 如m 的钢直尺在刻度标尺起始 50 mm 长度上充许有半避米分度刻线。
3.7刻度标尺上的半毫米分度刻线，毫米分度刻，半厘米分度刻线以及厘米分度刻线应分别用短、长、较长、最长四种长度来表示。3.8钢直尺的刻线宽度和刻线宽度差见表2。裁2
其他规格
翻线宽度
0. 10~0.20
0.15~0. 25
3.9钢直尺的端边相对于侧边的垂直度公差见表3。表3
刻线宽度燃（不大干）
垂直度公垫

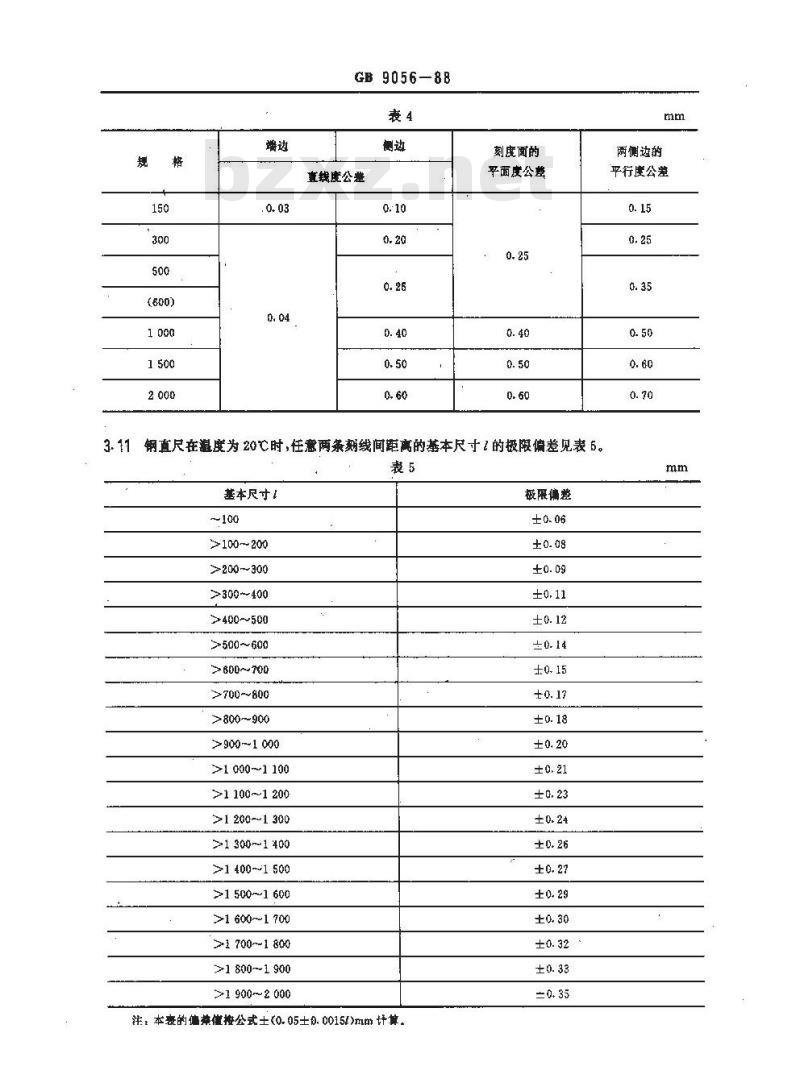

3.10钢直尺的端边和边的直线度公差（不包括厚度方向）、刻度面的平面度公差以及两侧边的平行度公差见表4。
GB 9056—88
直线度公垫
刻度面的
平面度公整
3.11钢直尺在邀度为20℃时，任意两条刻线间距离的基本尺寸1的极限偏差见表6。表5
基本尺寸！
>100～200
>200~300
>300~400
>400~500
>500~600
>600～700
>700~800
>800~-900
>900~1 000
>1 000~1 100
>1 100～1 200
≥1 200～1 300
>1 300~1 400
>1400~1 500
>1 500~1 600
>1 600~1 700
>1 700~1 800
>1 800~1 900
>1 900～2 000
注：本衰的值兼值接公式土(0.05±0.0015t)mm计算。极限偏整
两侧逆的
平行崖公差

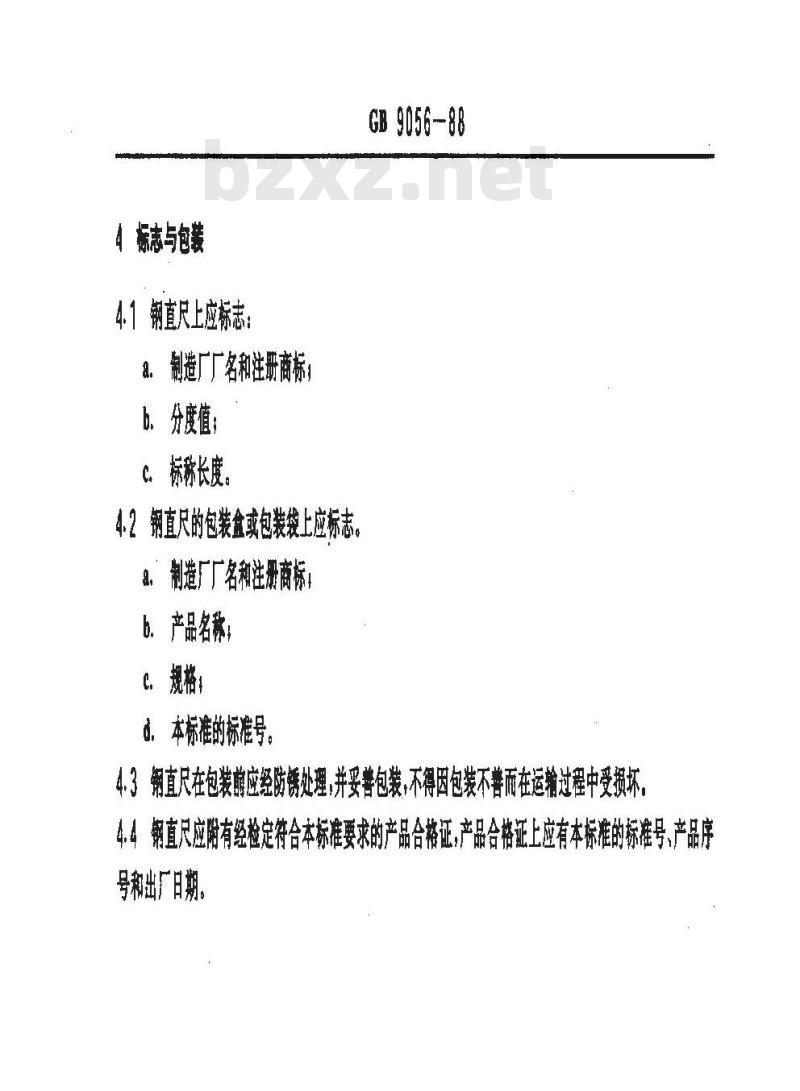

标志与包装
4.1钢直尺上应标志：
a。制造厂厂名和注册商标
b．分度值；
c。标称长度。
4.2铜直尺的包装盒或包装袋上应标志，8。制造厂厂名和注册商标！
b．产品名称
e。规格；
e．本标准的标准号。
GB 9056-88
4.3 钢直尺在包装前应经防锈处理,并妥普包装,不得因包装不普而在运输过程中受损坏。4.4、钢直尺应附有经检定符合本标准要求的产品合格证,产品合格证上应有本标准的标准号、产品序号和出厂日期。
GB 9056-88

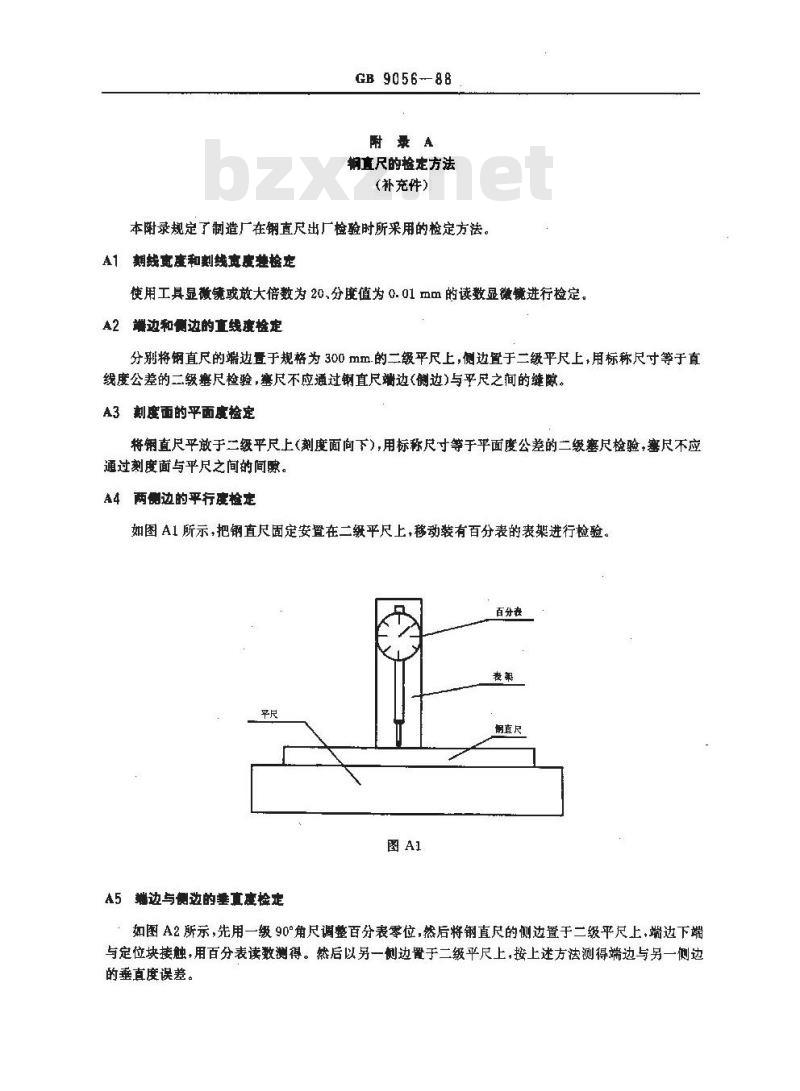

附录A
直尺的检定方法
(补充件）
本附录规定了制造厂在钢直尺出厂检验时所采用的检定方法。A1刻线宽产和刻线真度独检定
使用工具显微镜或放大倍数为 20,分度值为 0. 01 mm 的读数显微镜进行检定。A2增边和侧边的直线爽检定
分别将钢直尺的端边置于规格为300 mm.的二级平尺上,侧边置于二级平尺上,用标称尺寸等于直线度公差的二级塞尺检验，塞尺不应通过钢直尺端边(侧边)与平尺之间的缝限。A3刺度面的平面度检定
将钢直尺平放于二级平尺上刻度面向下），用标称尺寸等于平面度公差的二级塞尺检验，塞尺不应通过刻度面与平尺之间的间原。A4两创边的平行度检定
如图A1所示，把钢直尺固定安置在二级平尺上，移动装有百分表的表架进行检验，百分表
期直尺
A5端边与侧边的垂直度检定
如图A2所示，先用一级90°角尺调整百分表零位，然后将钢直尺的侧边置于二级平尺上，端边下端与定位块接触，用百分表读数测得。然后以另一侧边置于二级平尺上，按上述方法测得端边与另一侧边的垂直度误差。
A6示值误整检定
寻间框
GB9056—88
钢直尺
百分表
定位块
标称长度至1 000 mm的钢直尺,按图 A3所示在钢直尺检定台上将钢直尺和标准尺(三等标准金线纹尺)的两刻度侧边平接安置，用分度值为0.01mm的读数显微镜读出钢直尺刻度与标准尺刻度之差即为示值误差。
读数是微慎
钢直尺
标准R
检定台
标称长度为1500.2000mm的直尺采用分段检验，标称长度为1500mm的分为1000和500mm标称长度为2000mm的分为1000和1000mm两段检验，两段示值误差的代数和，即为钢直尺的示慎误差。
附加说明：
本标准由成都工具研究所归口。本标准由宝鸡量具厂负责起草。广州工具厂、北京五金工具十厂参加起草。自本标准实施之日起，原机械工业部部标准JB2546--79直尺》作废。
