【机械行业标准(JB)】 水平分模平锻机凹模体 结构与尺寸

中华人民共和国机械行业标准
水平分模平锻机凹模体
结构与尺寸
主题内容与适用范围
本标准规定了水平分模平锻机凹模体的结构与尺寸。本标准适用于水平分模平锻机用凹模体。2结构与尺寸

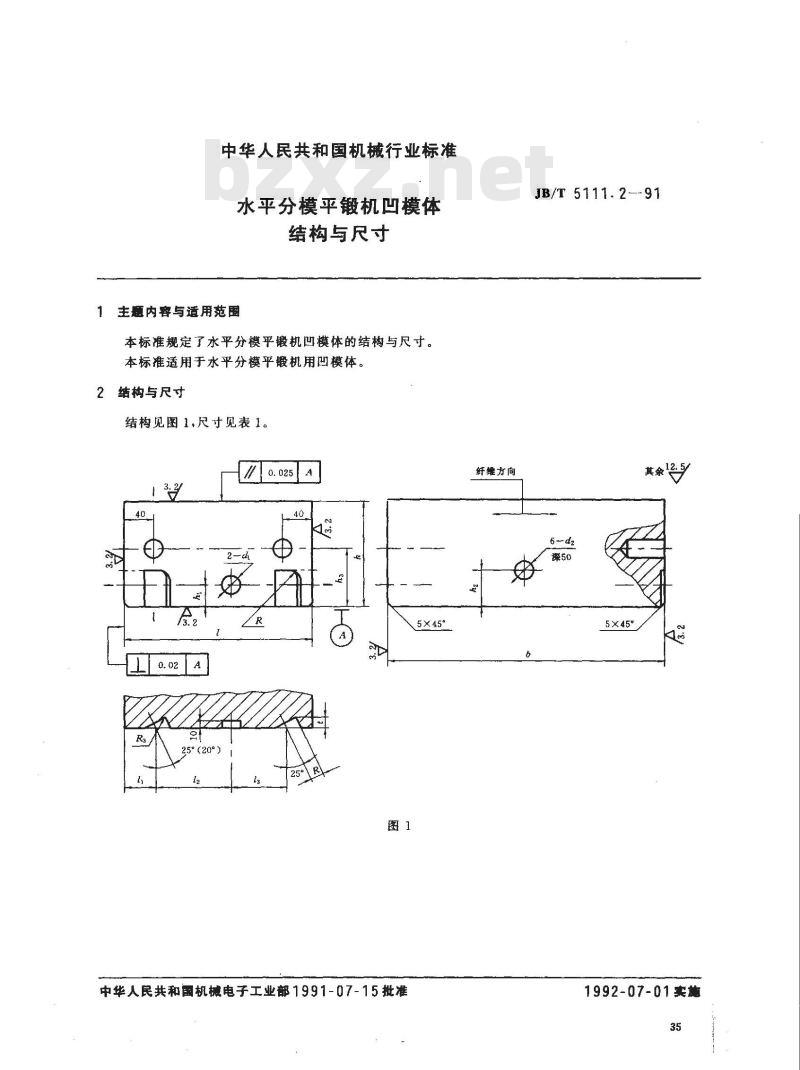

结构见图1、尺寸见表1。
中华人民共和国机械电子工业部1991-07-15批准5×45
纤维方向
JB/T5111.2-91免费标准bzxz.net
其余12.5
5×45°
1992-07-01实施
镦锻力
凹模体尺寸
JB/T 5111.2—91

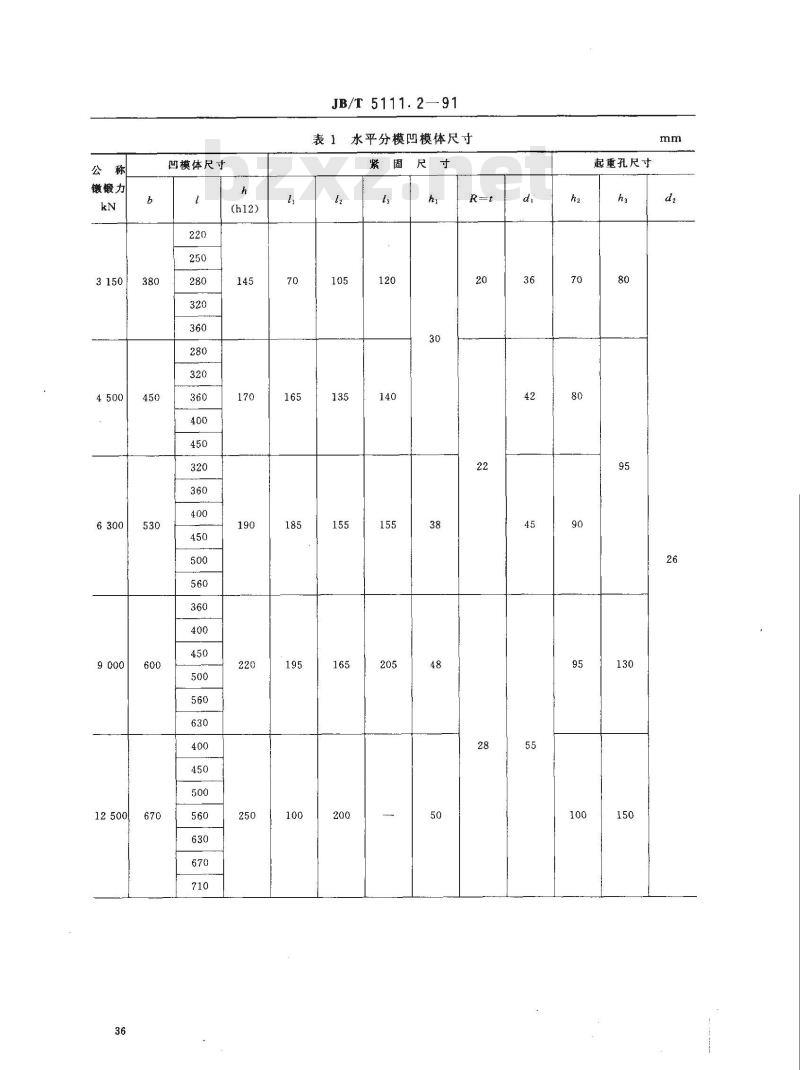

表1水平分模凹模体尺寸
紧固尺寸
起重孔尺寸
凹模体尺寸
JB/T5111.2—91

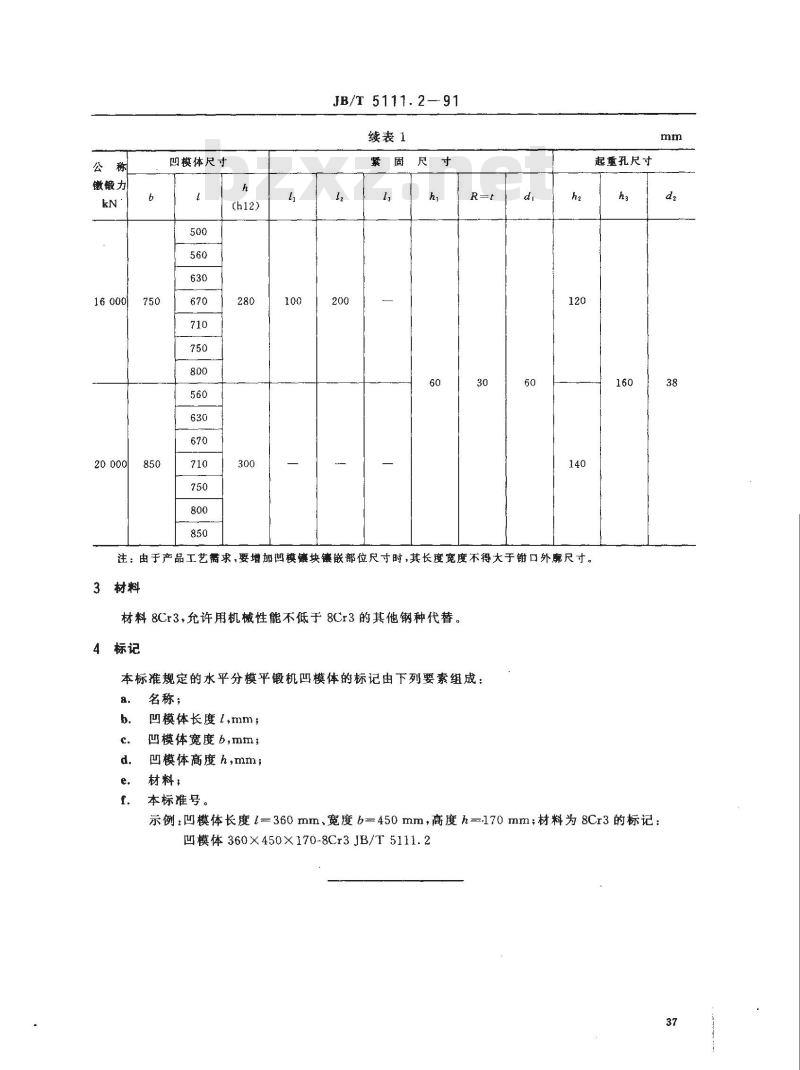

续表1
注：由于产品工艺需求，要增加凹模镶块镶嵌部位尺寸时，其长度宽度不得大于钳口外廊尺寸。3材料
材料8Cr3，充许用机械性能不低于8Cr3的其他钢种代替。4标记
本标推规定的水平分模平锻机凹模体的标记由下列要素组成：a.
名称；
凹模体长度l，mm，
凹模体宽度b,mm；
凹模体高度h，mm；
材料；
本标准号。
起重孔尺寸
示例：凹模体长度l=360mm，宽度b=450mm，高度h170mm材料为8Cr3的标记：凹模体360×450×170-8Cr3JB/T5111.237
