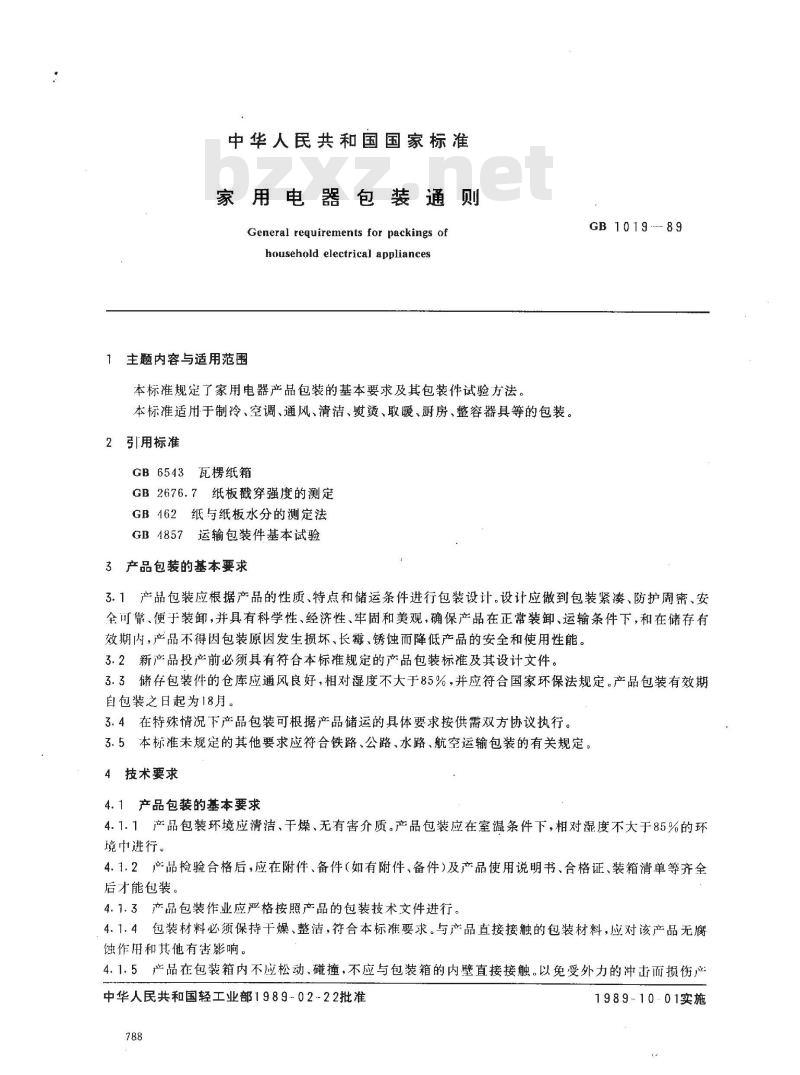

【国家标准(GB)】 家用电器包装通则

中华人民共和国国家标准
家用电器包装通则
General requirements for packings ofhousehold electrical appliances1主题内容与适用范围
本标准规定了家用电器产品包装的基本要求及其包装件试验方法。本标准适用于制冷、空调、通风、清洁、熨烫、取暖、厨房、整容器具等的包装。2引用标准
GB6543瓦楞纸箱
GB2676.7纸板戳穿强度的测定
GB162纸与纸板水分的测定法
GB4857运输包装件基本试验
3产品包装的基本要求
GB1019--89
3.1产品包装应根据产品的性质、特点和储运条件进行包装设计。设计应做到包装紧凑、防护周密、安全可靠、便于装卸，并具有科学性、经济性、牢固和美观，确保产品在正常装卸、运输条件下，和在储存有效期内，产品不得因包装原因发生损坏、长霉、锈蚀而降低产品的安全和使用性能。3.2新产品投产前必须具有符合本标准规定的产品包装标准及其设计文件。3.3储存包装件的仓库应通风良好，相对湿度不大于85%，并应符合国家环保法规定。产品包装有效期自包装之日起为18月。
3.4在特殊情况下产品包装可根据产品储运的具体要求按供需双方协议执行。3.5本标准未规定的其他要求应符合铁路、公路、水路、航空运输包装的有关规定。技术要求
4.1产品包装的基本要求
4.1.1产品包装环境应清洁、干燥、无有害介质。产品包装应在室温条件下，相对湿度不大于85%的环境中进行。
4.1.2产品检验合格后，应在附件、备件（如有附件，备件）及产品使用说明书、合格证、装箱清单等齐全后才能包装。
4.1.3产品包装作业应严格按照产品的包装技术文件进行。4.1.4包装材料必须保持干燥、整洁，符合本标准要求。与产品直接接触的包装材料，应对该产品无腐蚀作用和其他有害影响。
4.1.5产品在包装箱内不应松动、碰撞，不应与包装箱的内壁直接接触。以免受外力的冲击而损伤产中华人民共和国轻工业部1989-02-22批准788
1989-1001实施
GB1019—89

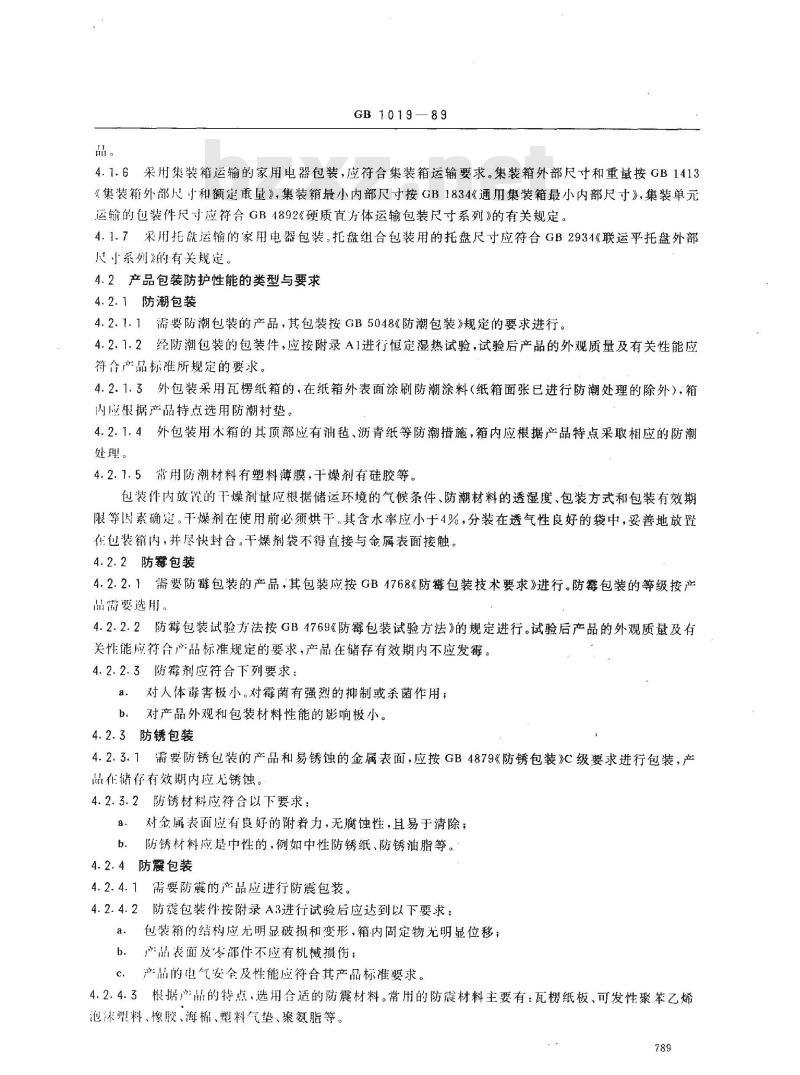

4.1.6采用集装箱运输的家用电器包装，应符合集装箱运输要求。集装箱外部尺寸和重量按GB1413《集装箱外部尺小和额定重量》，集装箱最小内部尺寸按GB1834《通用集装箱最小内部尺寸》，集装单元运输的他装件尺寸应符合GB4892《硬质直方体运输包装尺寸系列》的有关规定。4.1.7采用托盘运输的家用电器包装。托盘组合包装用的托盘尺寸应符合GB2931《联运平托盘外部尺系列》的有关规定。
4.2产品包装防护性能的类型与要求4.2.1防潮包装
4.2.1.1需要防潮包装的产品，其包装按GB5048《防潮包装》规定的要求进行。4.2.1.2经防潮包装的包装件，应按附录A1进行恒定湿热试验，试验后产品的外观质量及有关性能应符合产品标准所规定的要求
4.2.1.3外包装采用瓦楞纸箱的，在纸箱外表面涂刷防潮涂料（纸箱面张已进行防潮处理的除外），箱内应根据产品特点选用防潮衬垫。4.2.1.4外包装用木箱的其顶部应有油毡、沥青纸等防潮措施，箱内应根据产品特点采取相应的防潮处理。
4.2.1.5常用防潮材料有塑料薄膜，干燥剂有硅胶等。包装件内放的干燥剂量应根据储运环境的气候条件、防潮材料的透湿度、包装方式和包装有效期限等因素确定。干燥剂在使用前必须烘干。其含水率应小于4%，分装在透气性良好的袋中，妥善地放置在包装箱内，并尽快封合。干燥剂袋不得直接与金属表面接触。4.2.2防赛包装
4.2.2.1需婴防包装的产品，其包装应按GB4768《防霉包装技术要求》进行。防霉包装的等级按产晶需要选用。
4.2.2.2防露包装试验方法按GB4769《防霉包装试验方法》的规定进行。试验后产品的外观质量及有关性能应符合产品标准规定的要求，产品在储存有效期内不应发霉。4.2.2.3防霉剂应符合下列要求：a：对人体薛害极小。对霉菌有强烈的抑制或杀菌作用；b．对产品外观和包装材料性能的影响极小。4.2.3防锈包装
4.2.3.1需要防锈包装的产品和易锈蚀的金属表面，应按GB4879《防锈包装》C级要求进行包装，产品作储存有效期内应无锈蚀。
4.2.3.2防锈材料应符合以下要求：a：对金属表面应有良好的附着力，无腐蚀性，且易于清除；b。防锈材料应是中性的，例如中性防锈纸、防锈油脂等。4.2.4防露包装
4.2.4.1需要防震的产品应进行防震包装。4.2.4.2防震包装件按附录A3进行试验后应达到以下要求：a.
包装箱的结构应无明显破损和变形，箱内固定物无明显位移；产品表面及冬部件不应有机械损伤；b.
产品的电气安全及性能应符合其产品标准要求。4.2.4.3根据产品的特点，选用合适的防震材料。常用的防震材料主要有：瓦楞纸板、可发性聚苯乙烯泡沫塑料、橡胶、海棉、塑料气垫、聚氨脂等。789

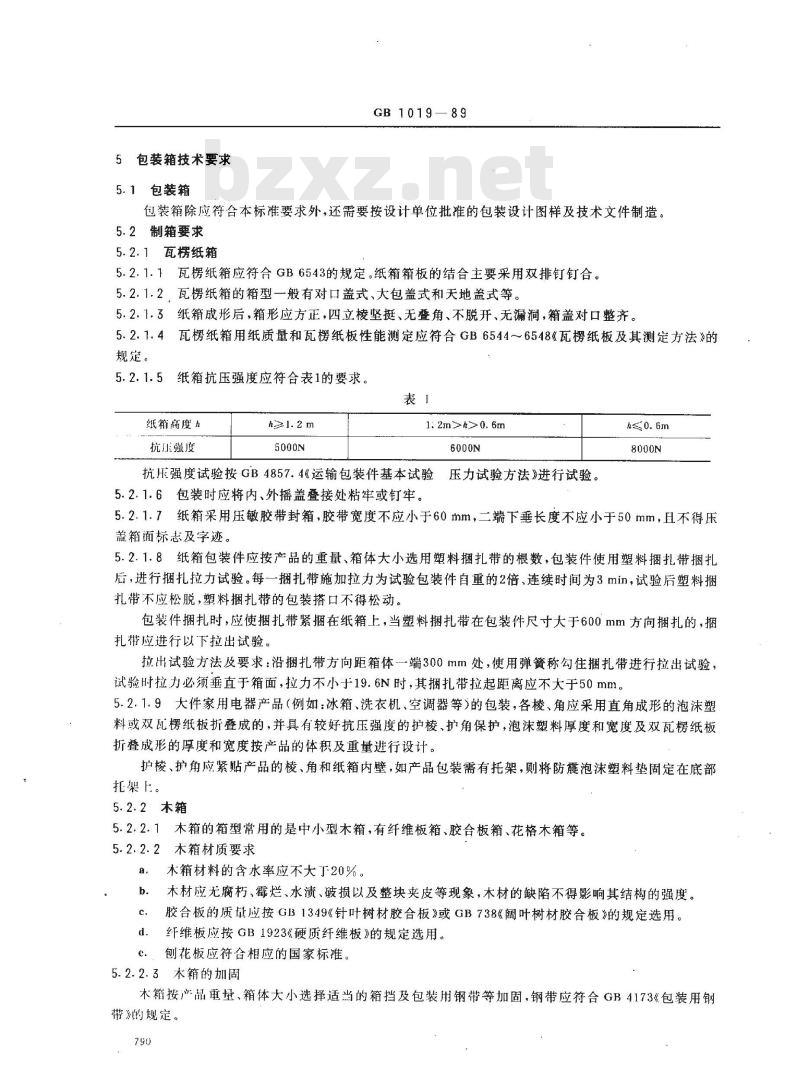

5包装箱技术要求
5.1包装箱
GB1019—89
包装箱除应符合本标准要求外，还需要按设计单位批准的包装设计图样及技术文件制造。5.2制箱要求
5.2.1瓦楞纸箱
5.2.1.1瓦楞纸箱应符合GB6543的规定。纸箱箱板的结合主要采用双排钉钉合。5.2.1.2，瓦楞纸箱的箱型一般有对口盖式、大包盖式和天地盖式等。5.2.1.3纸箱成形后，箱形应方正，四立棱坚挺、无叠角、不脱开、无漏洞，箱盖对口整齐。5.2.1.4瓦楞纸箱用纸质量和瓦楞纸板性能测定应符合GB6544~6548《瓦楞纸板及其测定方法》的规定。
纸箱抗压强度应符合表1的要求。表
纸箱离度h
抗压强度
1:2m>h>0.6m
抗压强度试验按GB4857.4《运输包装件基本试验压力试验方法》进行试验。5.2.1.6包装时应将内、外摇盖叠接处粘牢或钉牢。h≤0.6m
5.2.1.7纸箱采用压敏胶带封箱，胶带宽度不应小于60mm，二端下垂长度不应小于50mm，且不得压盖箱面标志及字迹。
5.2.1.8纸箱包装件应按产品的重量、箱体大小选用塑料捆扎带的根数，包装件使用塑料捆扎带捆扎后，进行捆扎拉力试验。每一捆扎带施加拉力为试验包装件自重的2倍、连续时间为3min，试验后塑料捆扎带不应松脱，塑料捆扎带的包装搭口不得松动。包装件捆扎时，应使捆扎带紧捆在纸箱上，当塑料捆扎带在包装件尺寸大于600mm方向捆扎的，捆扎带应进行以下拉出试验。
拉出试验方法及要求：沿捆扎带方向距箱体--端300mm处，使用弹簧称勾住捆扎带进行拉出试验，试验时拉力必须垂直于箱面，拉力不小于19.6N时，其捆扎带拉起距离应不大于50mm。5.2.1.9大件家用电器产品（例如：冰箱、洗衣机、空调器等）的包装，各棱、角应采用直角成形的泡沫塑料或双瓦楞纸板折叠成的，并具有较好抗压强度的护棱、护角保护，泡沫塑料厚度和宽度及双瓦楞纸板折叠成形的厚度和宽度按产品的体积及重量进行设计。护棱、护角应紧贴产品的棱、角和纸箱内壁，如产品包装需有托架，则将防震泡沫塑料垫固定在底部托架上。
5.2.2木箱
5.2.2.1木箱的箱型常用的是中小型木箱，有纤维板箱、胶合板箱、花格木箱等。5.2.2.2木箱材质要求
本箱材料的含水率应不大丁20%。a.
木材应无腐朽、霉烂、水渍、破损以及整块夹皮等现象，木材的缺陷不得影响其结构的强度。b.
胶合板的质量应按GB1349《针叶树材胶合板》或GB738《阔叶树材胶合板》的规定选用。纤维板应按GB1923《硬质纤维板》的规定选用。d.
c.、刨花板应符合相应的国家标准。5.2.2.3木箱的加固
木箱按产品重、箱体大小选择适当的箱挡及包装用钢带等加固，钢带应符合GB4173《包装用钢带》的规定。

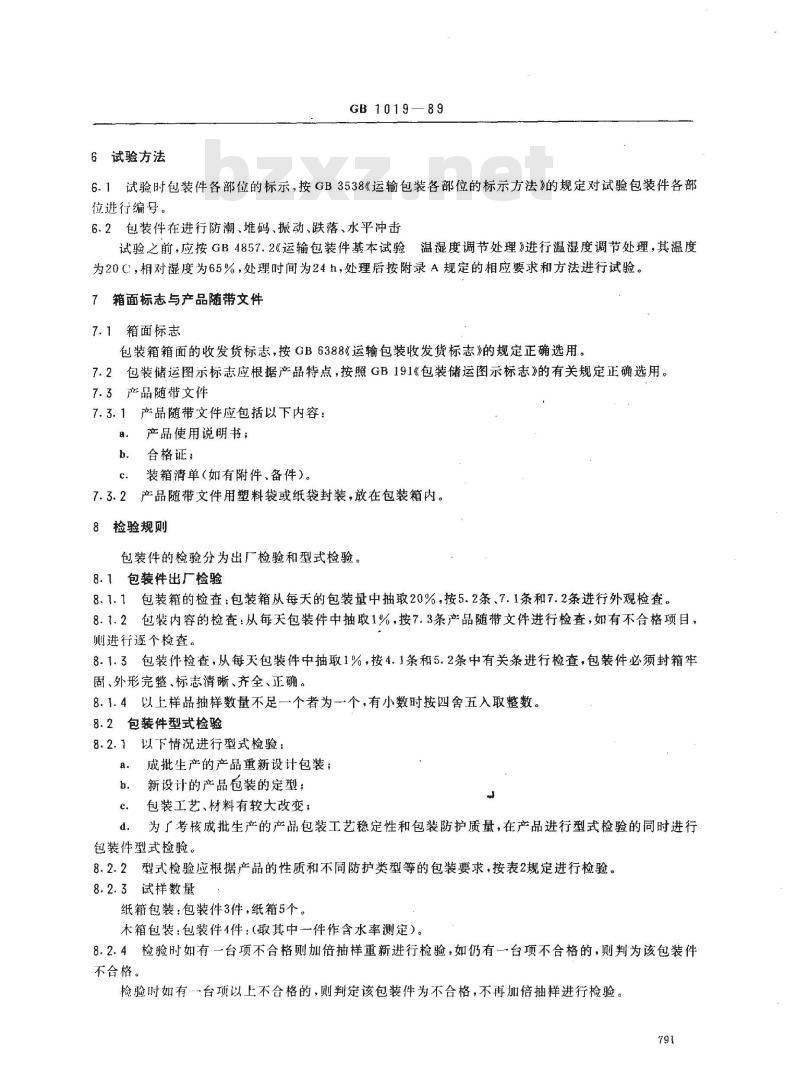

6试验方法
GB 1019-89
6.1试验时包装件各部位的标示，按GB3538《运输包装各部位的标示方法》的规定对试验包装件各部位进行编号。
6.2包装件在进行防潮、堆码、振动、跌落、水平冲击试验之前，应按GB4857.2《运输包装件基本试验温湿度调节处理》进行温湿度调节处理，其温度为20C，相对湿度为65%，处理时间为24h，处理后按附录A规定的相应要求和方法进行试验。7
箱面标志与产品随带文件
7.1箱面标志
包装箱箱面的收发货标志，按GB6388《运输包装收发货标志》的规定正确选用。7.2包装储运图示标志应根据产品特点，按照GB191《包装储运图示标志》的有关规定正确选用。7.3产品随带文件
7.3.1产品随带文件应包括以下内容：产品使用说明书；
合格证；
装箱清单（如有附件、备件）。7.3.2产品随带文件用塑料袋或纸袋封装，放在包装箱内。检验规则
包装件的检验分为出厂检验和型式检验。8.1包装件出厂捡验
8.1.1包装箱的检查：包装箱从每天的包装量中抽取20%，按5.2条、7.1条和7.2条进行外观检查。8.1.2包装内容的检查：从每天包装件中抽取1%，按7.3条产品随带文件进行检查，如有不合格项目，则进行逐个检查。
8.1.3包装件检查，从每天包装件中抽取1%，按4.1条和5.2条中有关条进行检查，包装件必须封箱牢固、外形完整、标志清晰、齐全、正确。8.1.4以上样品抽样数量不足一个者为一个，有小数时按四舍五人取整数。8.2包装件型式检验
8.2.1以下情况进行型式检验：
成批生产的产品重新设计包装；a.
新设计的产品包装的定型，
包装工艺、材料有较大改变：
为了考核成批生产的产品包装工艺稳定性和包装防护质量，在产品进行型式检验的同时进行包装件型式检验。

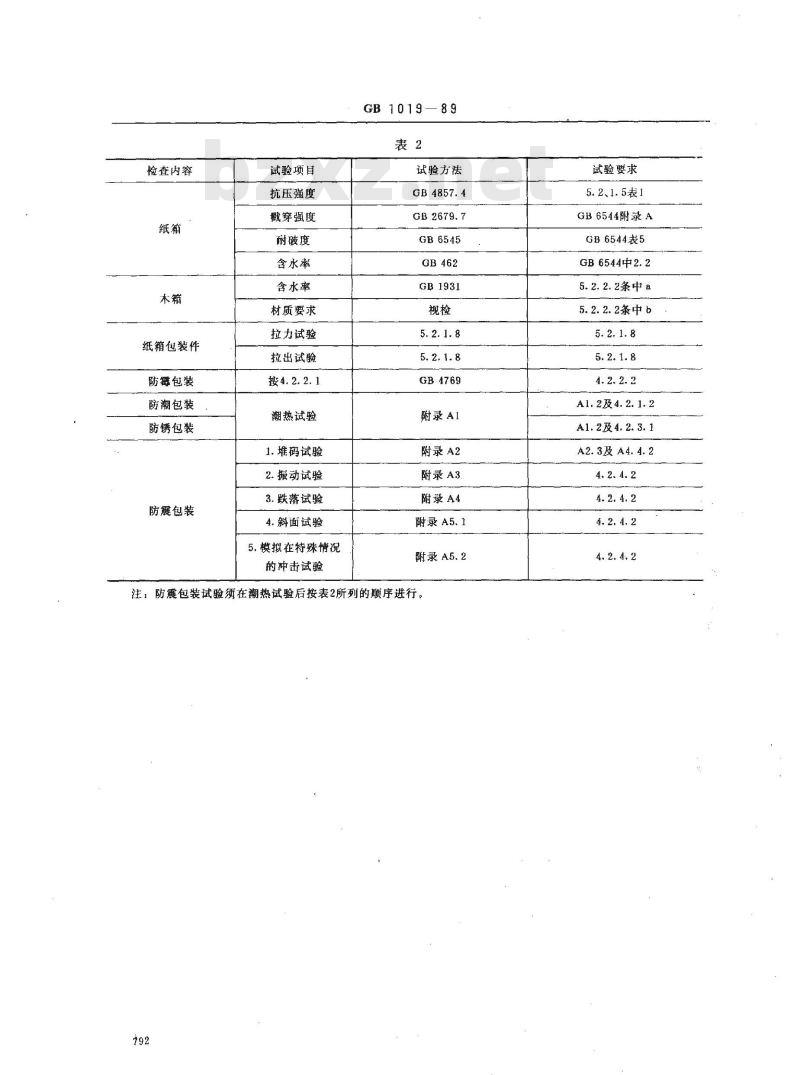

8.2.2型式检验应根据产品的性质和不同防护类型等的包装要求，按表2规定进行检验。8.2.3试样数量免费标准bzxz.net
纸箱包装：包装件3件，纸箱5个。木箱包装：包装件4件：(取其中一件作含水率测定）。8.2.4检验时如有一台项不合格则加倍抽样重新进行检验，如仍有一台项不合格的，则判为该包装件不合格。
检验时如有-台项以上不合格的，则判定该包装件为不合格，不再加倍抽样进行检验。791
检查内容
纸箱包装件
防每包装
防潮包装
防锈包装
防霆包装
试验项目
抗压强度
戳穿强度
耐破度
含水率
含水率
材质要求
拉力试验
拉出试验
按4.2.2.1
潮热试验
1.堆码试验
2.振动试验
3.跌落试验
4.斜面试验
5.模拟在特殊情况
的冲击试验
GB1019—89
试验方法
GB 4857.4
GB 2679.7
GB6545
GB1931
GB4769
附录A1
附录A2
附录A3.
附录 A4
附录A5.1
附录A5.2
注：防露包装试验须在潮热试验后按表2所列的顺序进行。92
试验要求
5.2、1.5表1
GB6544附录A
GB6544表5
GB 6544中2.2
5.2.2.2条中a
5.2.2.2条中b
A1.2及4.2.1.2
A1. 2及4, 2. 3. 1
A2.3及A4.4.2
A1潮热试验
GB 1019--89
附录，A
包装件试验方法
（补充件）
A1.1试验方法按GB2423.3《电工电子产品基本环境试验规程试验时间按表A1的规定。
适用范围
试验时间，d
瓦楞纸箱
试验Ca：恒定湿热试验方法》进行，木箱
试验后在室内温度为20士2℃，相对湿度为65士5%的条件下调节处理24h。A1.2包装件调节处理后进行开箱检查，产品上，应无凝露，无锈斑者为合格。A2堆码试验
A2.1堆码试验可采用直接堆码试验，或压力堆码试验。A2.2堆码试验方法按GB4857.3《运输包装件基本试验堆码试验方法》的规定进行，
A2.3直接堆码试验的包装件不需进行潮热试验，堆码高度约为3.5m，时间为28d。其试验后包装件高度与试验前的包装件高度之差小于1cm/m。A2.4压力堆码试验
A2.4.1压力堆码试验负载公式如下：F-K.
式中.F—-试验负载,N，
K-—流通期间劣变系数；
H仓储允许雄放的最大高度,m；
一包装件的高度，cm；
p—-包装件的质量,kg
取：K=1.5；
施加压力时间为48h。
( — h)
A2.4.2潮热试验后的包装件压力堆码试验，其试验后包装件高度与试验前的包装件高度之差应小于1.2cm/m。
A3振动试验
A3.1振动试验按GB4857.7《运输包装件基本试验正弦振动（定频）试验方法》规定进行水平振动和垂直振动试验。
A3.2根据流通条件的不同，可在下述三种条件中选取其中一种进行水平和垂直振动试验。流通条件1：包装件的运输距离长，转运次数多，并且可能受到粗暴的装御作业。流通条件2：包装件的转运次数少，装御条件比流通条件1好。793
GB1019—89
流通条件3：包装件的运输及装卸条件好，不会受到粗暴的装卸作业。振动时间按表A2所示。
流通条件
振动试验后按4.2.4.2防震包装要求检查。A4
跌落试验
振动时间
A4.1包装件自由跌落试验按GB4857.5《运输包装件基本试验·垂直冲击跌落试验方法》进行。A4.2依次将试件的3、2、5、4、6面向下。按表A3规定提到预定高度，保证初速度为零的情况下突然释放，每面各跌落1次。
对不能倒置的产品，应对底面连续进行6次跌落试验。表A3
包装件质量，kg
76～100
流通条件1
A4.3试验后试件按4.2.4.2防震包装要求检查注：调器具、制冷器具跌落试验最严酷条件为流通条件2。A5水平冲击试验
A5.1斜面试验
跌落高度，cm
流通条件2
流通条件3
A5.1.1斜面冲击试验按GB4857.11《运输包装件基本试验水平冲击试验方法（斜面试验，吊摆试验）》中的斜面试验方法进行。A5.1.2冲击速度：)=2.2m/s。
A5.1.3试验顺序及次数按表A4。794
试验顺序
试验样品放置面
（编号）
GB 1019-89
试验样品承受冲击的面或棱
(编号）
试验次数
包装件经斜面冲击试验后，包装件外形不得有变形、压痕，试件按4.2.4.2防囊包装要求检A5.1.4
A5.2模拟在特殊情况的冲击试验A5.2.1包装件高度大于600mm的应进行模拟在特殊情况下的冲击。A5.2.2试验按GB4857.11中的斜面试验的方法进行。A5.2.3试验样品放置面为3，按图A1放置在斜面冲击台车上对2、5、4、6面各做2次撞击试验。A5.2.4试验障碍物为横木，横木位置高度H按下式要求。A6横木撞击试验
A6.1包装件高度大于600mm的应进行横木撞击试验。A6.2横木撞击试验按GB4857.11中的斜面试验的方法进行。A6.3试验样品放置面为3，按图A1放置在斜面冲击台车上对2、5、4、6面各做2次撞击试验。A6.4横木位置高度H按下述要求。H
式中：h——包装件的高度；
H—横木撞击高度。
横木尺寸见图AI，横木长度应大于试件宽度。A6.5冲击距离A为1m。
A6.6包装件做横木撞击试验后，外形不得变形和损伤，并应符合4.2.4.2防震包装要求。试验样品
10×10cm
2 ~ 3cm
释放装置
钢轨道
000.0.0,6049p0gm0.o90.c:90200.8图Al
附加说明：
GB1019—89
本标准由全国家用电器标准化技术委员会提出并归口。本标准由轻工业部北京市家用电器研究所、机械电子工业部广州日用电器研究所负责起草。本标准主要起草人徐根娣、陈兰金、王顺梁、邓秉兰、陈中芬、李福田、马庆和。796
