【国家标准(GB)】 远动设备和系统 第6-601部分:与ISO标准和ITU-T建议兼容的远动协议 在通过永久接入分组交换数据网连接的端系统中提供基于连接传输服务的功能协议集

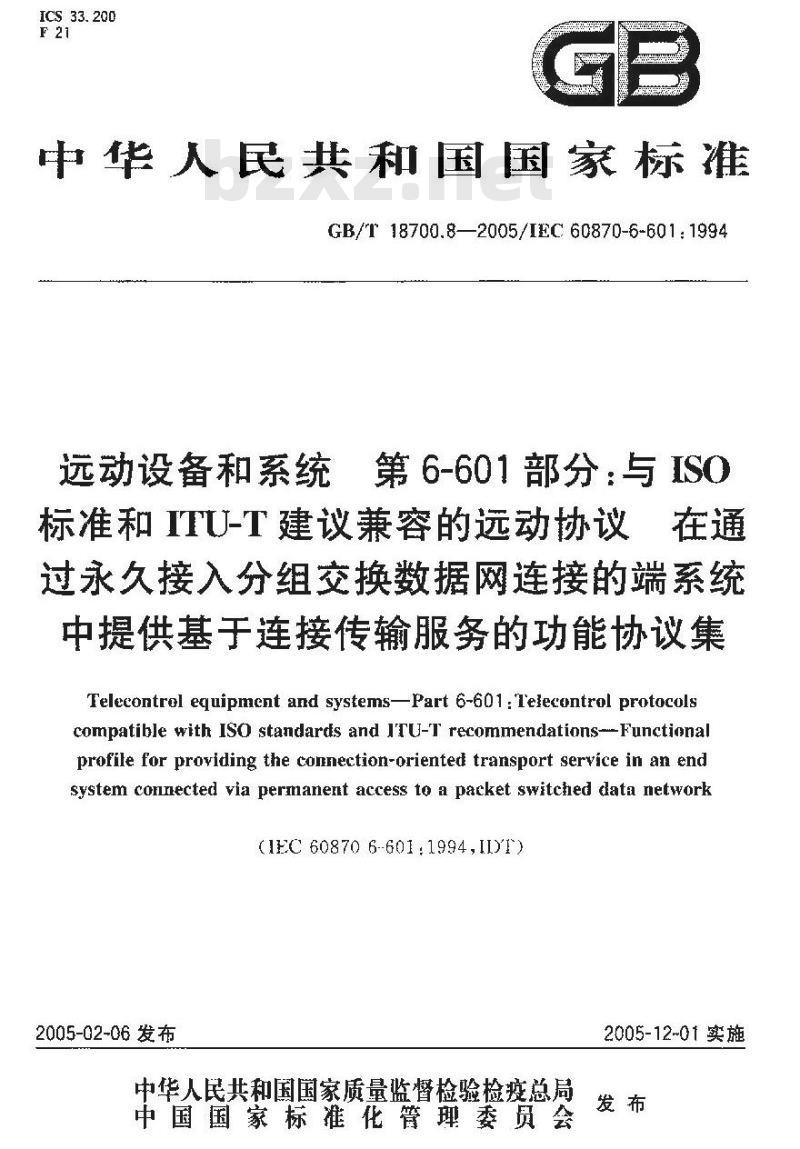

ICS 33. 200
中华人民共和压家标准
GB/T18700.8—2005/IEC 60870-6-601:1994远动设备和系统第6-601部分：与ISO标准和ITU-T建议兼容的远动协议在通过永久接入分组交换数据网连接的端系统中提供基于连接传输服务的功能协议集Telecontrol equipment and systems-Part 6-601: Teiecontrol protocolscompatible with ISO standards and ITU-T recommendations--Functionalprofile for providing the connection-oriented transport service in an endsystem connected via permanent access to a packet switched data network(1EC 60870 6-601 :1994,IY)
2005-02-06发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2005-12-01实施
TrKAoNYKAca

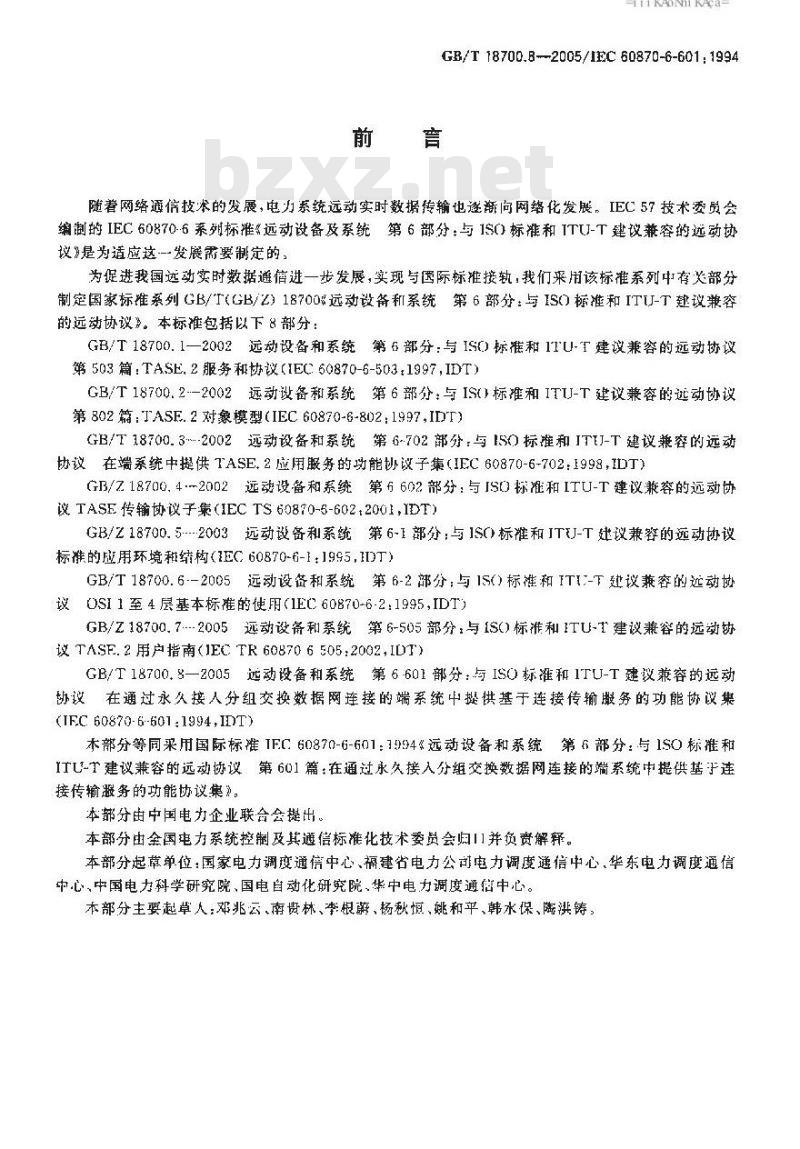

GB/T 18700.8--2005/IEC 60870-6-601:1994前言
随着网络通信技术的发展，电力系统远动实时数据传输也遂渐向网络化发展，IEC57技术委员会编谢的IEC60870·6系列标准《远动设备及系统第6部分：与1SO标准和TTUJ-T建议兼容的远动协议》是为适应这一发展需要制定的，为促进我国远动实时数据通借进一步发展，实现与国际标推接轨，我们来用该标准系列中有关部分制定国家标准系列GB/T(GB/Z）18700°远动设备和系统第6部分：与ISO标准和ITU-T议兼容的远动协议》。本标准包括以下8部分：GB/T18700.1—2002远动设备和系统第6部分：与ISO标准和1ITU-T建议兼容的远动协议第503篇：TASE.2服务和协议(IEC60870-6-503,1997,IDT)GB/T18700.2--2002远动设备和系统第6部分：与IS()标准和ITU-T建议兼容的迹动协议第802篇：TASE.2对象模型（IEC60870-6-802：1997,IDT)GB/T18700.3-2002远动设备和系统第6-702部分：与ISO标准和ITEJ-T建议兼容的远动协议在端系统中提供TASE.2应用服务的功能协议子集（IEC60870-6-702：1998，ILDT）GB/Z18700.4·-2002远动设备和系统第6602部分：与SO标准和ITU-T建议兼容的远动协议TASE传输协议子集(IECTS60870-5-602.2001,IDT)GB/Z18700.5.2003远动设备和系统第6-1部分：与1S标准和ITUJ-T建议兼容的远动协议标催的册用环境租继构（C60870-6-1：1995，1DT)GB/T18700.6·-2005远动设蓄和系统第6-2部分：与1S(）标准和TTI:-T建议兼容的近动划议OSI1至4层基本标准的使用（1EC60870-6-2:1995,IDT）GB/Z18700.7..2005远动设备和系统第6-505部分，与1S)标准和1TU-T建议兼容的远动协设TASE.2用户指南（IECTR608706505：2002,IDT)GB/T18700.8—2005选动设备和系统第6601部分：与ISO标准和1TU-T建议兼容的远动协议在通过永久接人分组交换数据网连接的端系统中提供基于连接传输瞰务的功能协议集(IFC60870-6-601:1994,IDT
部分等同采用国际标准TFC60870-6-601：194*远动设备和系统第6部分：与1SO标准和ITU-T建议兼容的远动协议第601篇：在通过永久接入分组交换数据网连接的端系统中提供基于连接传输务的功能协议集”。
本部分由中国电力企业联合会提出。本部分由全国电力系统控制及其通信标准化技术委员会归I并负责解释。本部分起草单位：国家电力调度通倍中心、福建省电力公司电力调度通信中心，华东电力调度通信中心，中国电力科学研究院，国电自动化研究院.华中电力调度通据中心。本部分主要起草人：邓兆云、南贵林、李根、杨秋恒姚和平、韩水保、陶洪铸，GB/T 18700.B—2005/1EC 60870-6-601:1994引

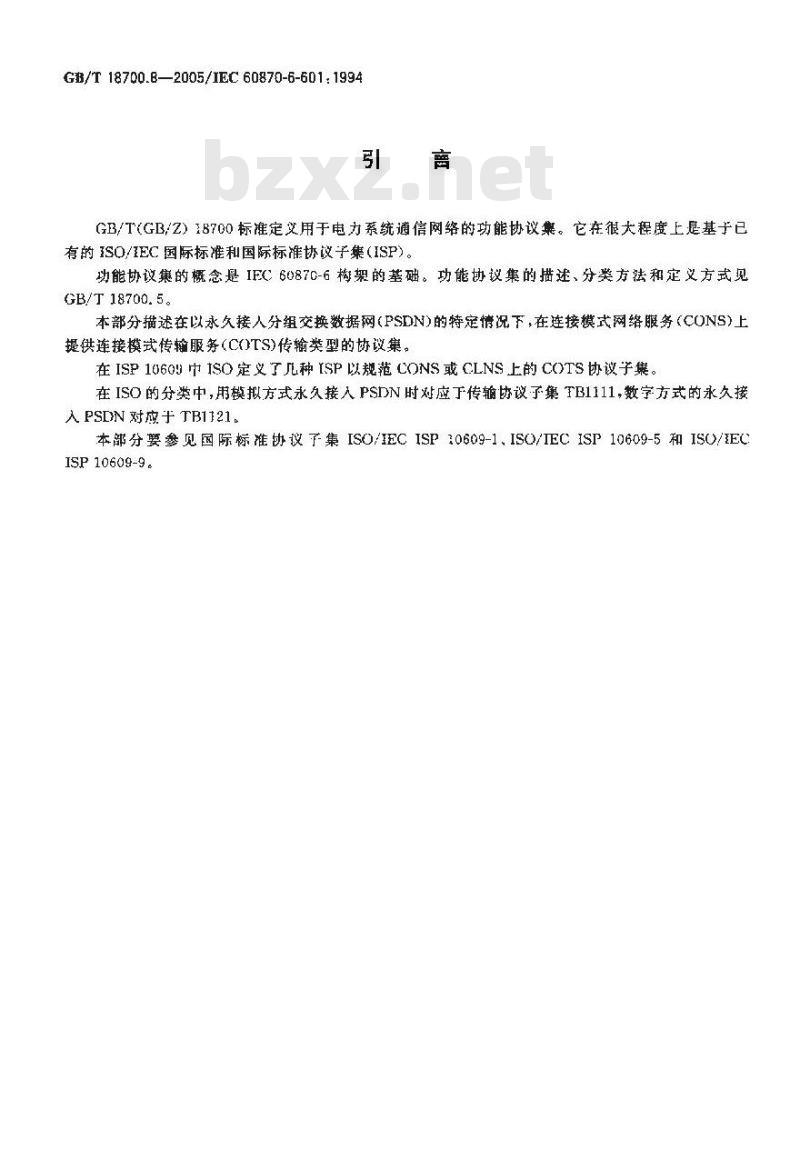

GB/T(GB/Z）18700标准定义用于电力系统通信网络的功能协议集。它在很大程度上基于已有的ISO/IEC国际标准和国际标准协议子集（ISP）。功能协议集的概念是IFC60870-6构架的基础。功能协议集的描违、分类方法和定义方式见GB/T18700.5。
本部分描述在以永久接人分组交换数据网(PSDN)的特定情况下，在连接模式网络服务（CONS)上提供连接模武传输服务(COTS)传输类型的协议集。在ISP1060!中ISO定义了几种[SP以规范CONS或CLNS上的COTS协议子集。在ISO的分类中,用模拟方式永久接入PSDN时对应于传输协议了集TB1111,数宇方式的永久接入PSDN 对应于 TB1121。
本部分要参见国际标准协议子集ISO/IECISP 10609-1、ISO/IEC ISP10609-5和ISO/ECISP 10609-9。

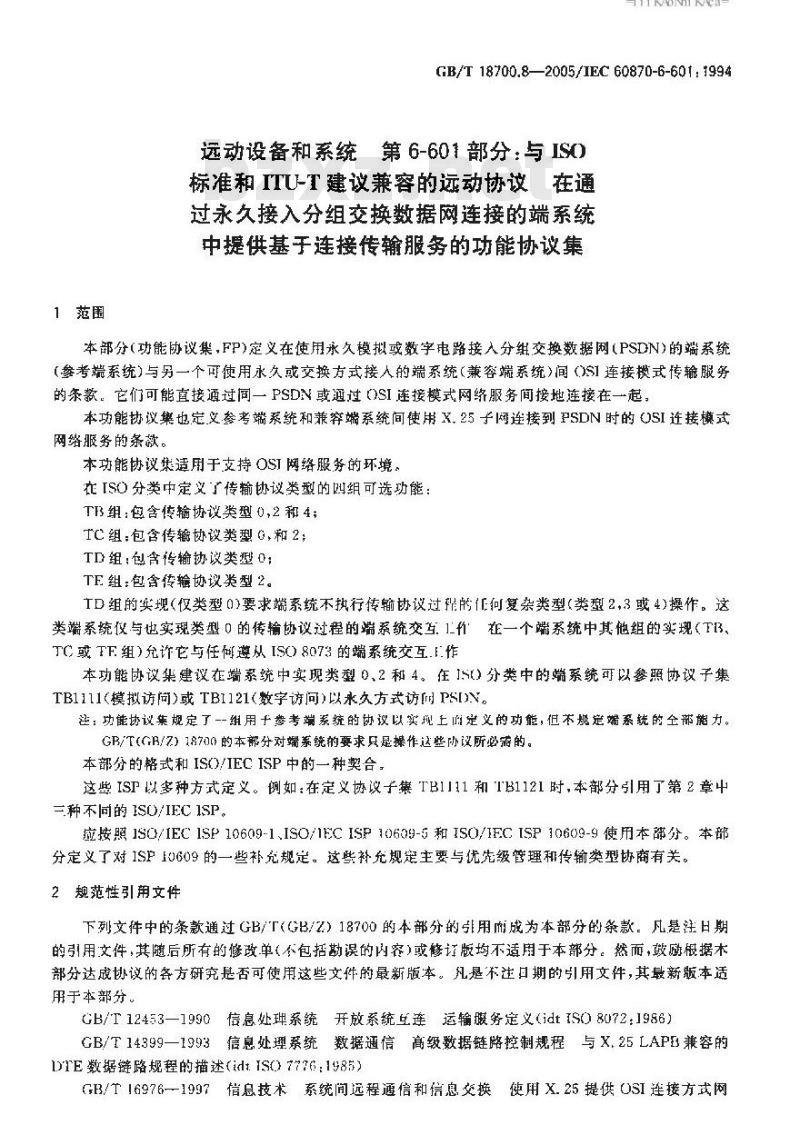

1范围
KNrKAca
GB/T 18700.8—2005/1EC 60870-6-601 : 1994远动设备和系统第6-601部分：与IS0标准和ITU-T建议兼容的远动协议在通过永久接入分组交换数据网连接的端系统中提供基于连接传输服务的功能协议集本部分（功能协议集，FP)定义在使用永久模拟或数字电路接入分组交换数据网(PSDN)的端系统(参考端系统)与另一个可使用水久或交换方式接人的端系统(兼容端系统)间（)S)连接模式传输服务的条款。它们可能直接通过间一PSDN或通过（SI连接模式网络服务间接地连接在一起，本功能协议集也定义参考端系统和兼穿端系统间使用X,25子网连接到PSDN时的OSI连接模式网络服务的条款。
本功能协议集适用于支持OSI网络服务的环境。在ISO分类中定义了传输协议类型的凹组可选功能：TB组:包含传输协设类型0,2和4;TC组：包含传输协议类型0,和2;TD组：包含传输协议类型0；
TE组：包含传输协议类型2。
TD组的实现(仅类型0)要求端系统不执行传输协议过琨的任何复杂类型(类型2.3或4)操作。这类蹈系统仗与也实现类型0的传辅协议过程的端系统交空1竹：在一个端系统中其他组的实现（T3T或TF组)充许它与任悔遵从IS08073的端系统交互.作本功能协议集建议在端系统中实现类型0、2和 4。在J)分类中的端系统可以参照协议子集TB1111(模拟访问)或TB1121(数字访问)以来久方式访[ PS[)V。注：功能协议集规定了一-组用于参考端系统的协议以实现上归定义的功能，但不规定端系统的全部能力。GB/T(GB/7）18700 的本部分对端系统的要求只是操作这些协设所必需的。本部分的格式和ISO/IEC ISP中的一种契合这些ISP以多种方式定义。例如：在定义协议子集TB1111和TB1121时，本部分引用了第2章中三种不同的 ISO/IEC 1SP。
应按照IS0/IEC1SP10609-1、ISO/1ECISP10609-5和IS0/IFCISP10609-9使用本部分。本部分定义了对ISP10609的一些补充规定。这些补充规定主要与优先级管理和传输类型协商有关。2规范性引用文件
下列文件中的条款通过GB/T(GB/Z）18700的本部分的非用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分。然而，敬励根据木部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注口期的引用文件，其最新版本适用于本部分。

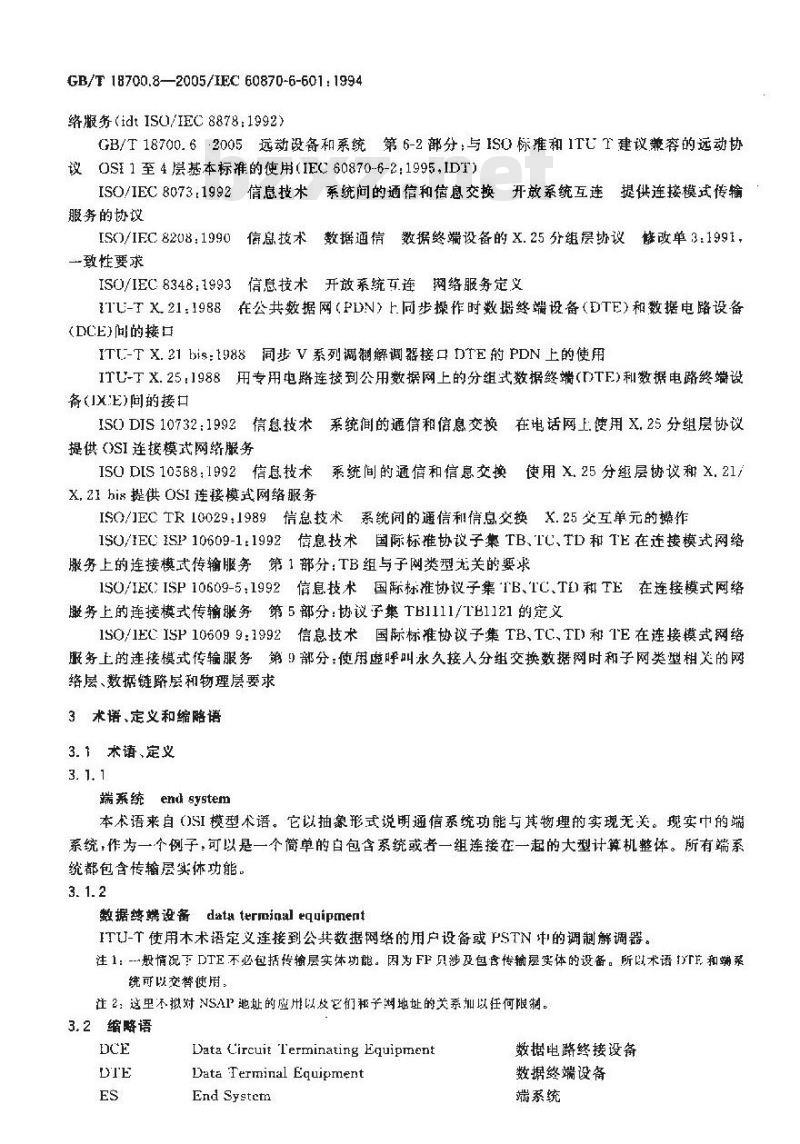

CB/T12453—1990信息处理系统开放系统互连运输搬务定义（idtIS08072：1986）GB/T14399—1993信息处理系统数据通信高级数据链略控制规程与X25LAPE兼容的DTE数据链路规程的描述（idtIS7776：1985）GB/T16976-1997信息技术系统间远程通信和信息交换使用X.25提供OSI连接方式网GB/T18700.8—2005/IEC60870-6-601:1994络服务（idtISO/IEC8878：1992）GB/T18700.62005远动设备和系统第6-2部分：与S心标准和1TLT建议兼容的远动协议OSI1至4层基本标准的使用（IEC60870-6-2:1995,IDT)ISO/IEC8073.1992信息技术系统间的通信和信息交换开放系统互连提供连接模式传输服务的协议
ISO/IFC8208：1990信息技术：数据通情数据整端设备的X.25分组层协议修改单3:1991一致性要求
ISO/IEC8348：1993信息技术开放系统.连网络服务定义FTL-TX21：1988在公共数据网（PLN）H.同步操作时数据终端设备（DTE）和数据电路设备(DCE)间的接口
ITL:-T X. 21 bis:1988同步 V 系列调制解调器接口 DTE的 PDN 上的使用ITU-TX.251988用专用电路连接到公用数据网上的分组式数据终端(DTF)利数据电路终端设备(IX:E)间的接口
IS0DIS10732：1992信息技术系统间的通信和信息交换在电话网上使用X.25分组层协议提供OSI连接模式网络服务
IS0 DIS10588：1992信息技术系统间的通信和信息交换使用 X,25分经层协议和 X,21/X,21 his 提供OSI连接模式网络服务ISO/IECTR10029：1989措息技术系统间的通信利信息交换X.25交互单元的操作1S0/IECISP10609-1:1992信息技术国际标准协议子集 TB、TC、TD和 TE在连接模式网络服务上的连接模式传输服务第1部分：TB组与子网类型无关的要求1SO/IE:ISP 10609-5：1992信息技术国际标准协议子集TB、TC.T科TE在连接模式网络服务上的连接模式传输服务第5部分：协议子集TB1111/TB1121的定义ISO/1EC ISP 10609 9:1992信息技术国际标准协议子集 TB、TC、TI 和 TE在连接模式网络服务上的连接模式传输服务第！部分：使扇虚呼叫永久接人分组交换数据网时和子网类型相关的网络层、数据链骼层和物理层要求3术语,定义和缩略语
3.1术语、定义
端系统endl system
本术语来自（SI模型术语。它以抽象形式说明通信系统功能与其物理的实现无关。现实中的端系统，作为一个例子，可以是一个简单的自包含系统或者一组连接在一起的大型计算机整体。所有端系统都包含传輪层实体功能。
数据端设备datu terminal equipmentITU-T使用木术语定义连接到公共数据网络的用户设备或PSTN的调制解调器。注 1:--般情况下 DTE不必包括传输层实体功能。因为 FF 只涉及包含传输晨实体的设备。所以术语 IYTF 和端系统可以交替使用。
注2：这里不拟对NSAP地证的应用以放它们和于网地址的关系加以任何限制。3. 2缩略语
Data Circuit Terminating EquipmentData Terminal Equipment
End System
数据电路终接设备
数据终端设备
端系统
4场景说明
International Standardized ProfileFunctianal Profile
Network Connection
Nelwork Service Acress PaintOpen System Interconnection
Parket Switched Data NetworkPublic Switrherf Telephone NetworkQuality Of Service
Transpurt Connection
Virtual Cieuit
TYKAONIKAca-
GB/T 18700.8—2005/IEC 60870-6-601:1994国际标准协议子集
功能协议集
网络连接
网络服务访问点
并放系统互连
分组交换数据网
公共电话交换网
服务质量
传输连接
虚电路
参考端系统和兼容端系统通过分组交换数据网（PSDN）进行通信。参考端系统通过电话（PSTN专线：TB1111)或永久数字电路本场录的图示见 IS0/IEC ISP 10609-5:1992的 1.3。5标准集的协议栈
[SO/IECISP10609-5：1992的1.3中表1和表2列出了参考增系统在OSI模型中的术语和使用的ISO标难。
在ISO分类中对PSDN定义了两种不同的访间，因此也为端系统定义于两个传输标推集，-PSDN的模拟永久接入（TR1111)：-PSDN的数字永久接入（TB1121)。注：对应传输标准集TB1111/TB1121.ISP 10600 中有三部分直接可用，即 IS)/IEC TSP 10609 1,ISO/1ECISP10609-5和IS(/1ECISP10609-9。6一致性要求
为和本功能协议集一致，以永久方式访问PSDN的实现应：遵守ISO/IECISP10609-5定义的标准集TB1111/TB1121的要求：满足以下各对1到4层描述的补充要求。本章描述了协商建立每个传输连接（6.1)和网络连接（6.2)时的选择和参数值，以及数据链路层（6.3)实现的选择和物理接口的规定（6.4）。6. 1传翰层
本条描述了协商建立每个传输连接时的选择和参数值。其中，以下选择和参数值对于传输服务用户应是可见的；
协商的优先级；
协商的协议类型。这参数对于传输服务用户的可站性在本标准集不是强制的，只是选项。提供的传输服务在GB/T12453中描述。传输协议过程应符合ISO8073的描述。端系统应满足 IS0/IEC, ISP 10609-1 的定义 TB组传输层的要求和后面列举的补充要求。这些附加的要求可能修改了IS0/IECISP10609的一些条款。6,.1.1协设类型
如ISO/IECISP10609-1.1992第1章和5.2的描述，端系统中实现的传输协议类型为0、2和4。6.1.2协设类型的协商
a）如果端系统是传输连接（TC)的起始端，则：GB/T 18700.8--2005/1EC 60870-6-601 : 1994如果在一个以没有其他TC的网络连接(NC)上建立TC时，则“优选类型”应是类型4，“可选类型为类型0。
如果在一个已有其他TC的网络连接（NC)上建立TC时，则*优选类型”应是类型4，按ISO8073的规定，可选类型”为类型2。b）如果端系统对一个TC请求响应，则选择的类型应是IS08073：1992（见IS08073的6.5.4和表3)有效类型中性能高的种。
6.1.3校验和
在参考端系统中，应可设置是否在 TPI)L’CR(连接请求)和CC(连接确认)的协商中使用校验和。本部分建议使用校验和。
6. 1. 4 拆分
应可以不使用拆分。Www.bzxZ.net
6.1.5优先级管理
优先级是服务质量（QaS)中的一个参数，在GB/r12453一1990的1U.10中定义。应按 IS0 8073:1992 的6.5. 4协商。不同优先级的代码应符合ES）8073：1992(13.2、4中n项）的规定，仪保留4级，这些值为：……低优先级
14(0000000000001110);
乎均优先级：10（0000000000001010）；高优先级：5（0000000000000101);一最高优先级：0
(0000 0000 0000 0000).
接收时，大于10的值应解释为低优先级；6到10为平均优先级：1到5为高优先级。如优先级参数没有传输，隐含的优先级为通信系统当地预设置的优先级，在没有预设置的优先级时，为低优先级。
通过这里的优先级参数对ISO/IFC1SP10609-1：1992做了--些修正：…表A.2.3.3，“协议集特性\表的\状态”栏1）I2CR15项：优先级参数的\状态\改为\m\；2）[2CC14项：优先级参数的状态”改为“m”。表A,2.3.4，“协议集特性\表的状态”栏：1）I4 CR 15项：优先级参数的\状态改为“m\2）I4 CC 14 项：优先级参数的“状态\改为\m\。6.2网络屡
0SI的网络服务应按G13/T1G976—1997（不包括附录A）描述的提供。端系统采用的协议为ISO8208中描述的X.25。
端系统应满足ISO/IECISP10609-9:1992第5章和A.2定义的网络层要求和以下附加要求。6.2.1地址编排
本FP不对地址编排加以限制，支持所有符合ISO8348的地趾编排。网络层编址原则、语义、抽象语法以及NSAP地址的首选编码都按ISO8348的定义。NSAP地址的DSP部分（见1SO8348）应按照二进制抽象语法编码。如OSI网络服务定义要求那样，主圳、被叫以及响应NSAP地址应由X.25的呼叫建立和分组清除米传递。
地址和地址扩展域中的NSAP的地址编码在GB/T16976中规定。6.2.2优先级管理
优先级是服务质骨参数中的一个。&类型4的性能优于类型2,类型2的性能优于类型0.-KAONKAca-
GB/T18700.82005/1EC60870-6-601:1994依照1S08348，网络服务应保证优先级参数中“数据优先级”参数的可见性。优先级参数的协商应按照ISO8348：1993中12.2.7处理。目标慎是米自传输层。
可接受的最低质量的值为“未指定”。险含的优先级为通信系统当地预配置的优先级，在没有预配置的优先级时，为低优先级。1SO8348中定义的优先级参数到X.25对应域的映射应符合GB/T16976(ISO8878/Add.J)。按ISO8208：1990的15.3.2.5有4个优先级：低优先级：
-平均优先级：
高优先级：
一最高优先级：
(0000000000000000)
(0000000000000101))
10(0000 00000000 1010)
(0000. 0000 0000 1110)
接收时，小于或等于4的值为低优先级：5到9为乎均优先级；10到13为高优先级，通过优先级参数对ISO/IECJSP10609-9做了一些修正（见ISO/IEC1SP10609-9：1992的A,2.1)。基本标雄特性
6.3数据链路层
协议待性
支持什么环境？
I3TE/DCE(19S8)
标准集特性
ISP参考
链路层的协议为GB/T14399定义的LAPB。扩展帆序列号不包含布本FP中，因此不子支持，端系统应按照ISO/EC[SP10609-9,1992中第6章和A.3中定义的链路层规范6.4物理层
端系统应满足1S0/IEC1SP10609-9:1992中第7章和A.4中定义的物理层要求，GB/T18700.8--2005/IEC 60B70-6-601.1994参考文献
ISO/IEC TR 10000-1 ,1992,Information technology-Framevark und taxonomy of Internatinn-al Siamlardized Profites-Part I : FrameworkJSO/IEC TR 1000-2:1992,Information technotogy-Frametuork and taxonomy of Internation-at Sundardized Profites-Part2Tazonamyof Prafites
