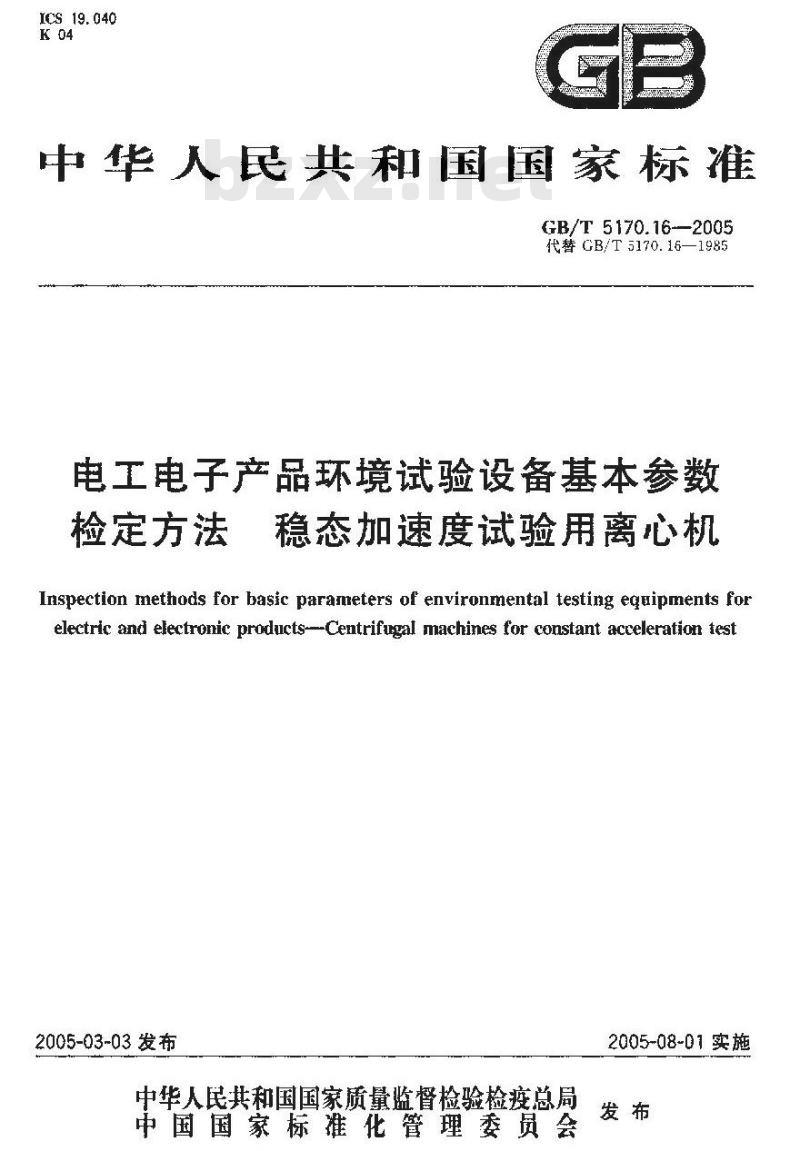

中华人民共和国国家标准
GB/T5170.16—2005
代替GB/T5170.16—1985
电工电子产品环境试验设备基本参数检定方法
稳态加速度试验用离心机
Inspection methods for basic parameters of environmental testing equipments forelectric and electronic products---Centrifugal machines for constant acceleration 1est2005-03-03发布
中华人民其和国国家质量监督检验检疫总局中国国家标准化管理委员会
2005-08-01实施
CB/T5170.16--2005

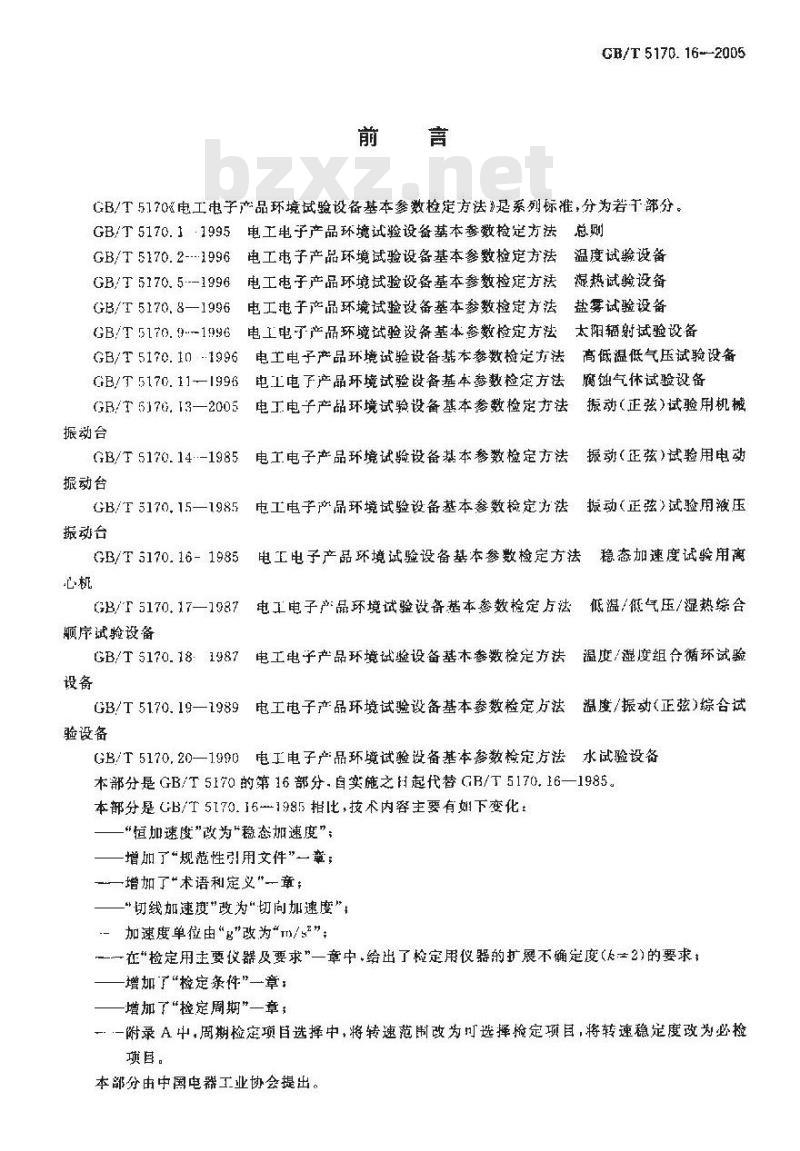

GB/T5170&电工电子产品环境试验设备基本参数检定方法》是系列标准，分为若干部分。GB/T 5170.11995电工电子产品环境试验设备基本参数定方法总则GB/T5170.2--1996电工电子产品环境试验设备基本参数检定方法温度试验设备GB/T5170.5--1996电工电子产品环境试验设备基本参数检定方法热试验设备GB/T5170.8一1996电工电子产品环境试验设备基本参数检定方法盐雾试验设备GB/T5170.9-1996电工电子产品环境试验设备基本参数检定方法太阳辐射试验设备GB/T5170.10-1996电工电子产品环境试验设备基本参数检定方法高低温低气压试验设备GB/T 5170. 11-1996
GB/T 6176. 13—2005
振动台
GB/T 5170. 14-1985
振动台
电工电了产品环境试验设备基本参数检定方法腐蚀气体试验设备电工电子产品环境试验设备基本参数检定方法振动（正弦）试验用机械电工电子产品环境试验设备基本参数检定方法振动（正弦）试验用电动电工电子产品环境域验设备基本参数检定力法：振动（正弦）试验用液压GB/F 5170, 15—1985
振动台
5电工电子产品环境试验设备基本参数检定方法稳态加速度试验用离GB/T 5170. 16- 1985
电工电子产品环境试验设备基本参数检定方法低温/低气压/湿热综合GB/F 5170. 17—1987
顺序试验设备
电工电子产品环境试验设备基木参数检定方法温度/避度组合循环试验GB/T5170.18-1987
GB/T5170.19一1989电工电子产品环境试验设备基本参数检定方法温度/振动（正弦）综合试验设备
GB/T5170.20—1.990电工电子产品环境试验设备基本参数检定方法水试验设备本部分是GB/T5170的第16部分.自实施之时起代替GB/T5170.16—1985本部分是GB/T5170.16-1985相比，技术内容主要有划下变化：“恒加速度”敢为\稳态加速度”；-增加了“规范性引用文件”一章；一增加了术语利定义\一章;
—“切线加速度”改为“切向加速度”=加速度单位由“g\改为“m/s”；一一在“检定用走要器及要求”一章中，给出了检定用仪器的扩展不确定度（一2)的要求：一增加了“检定条件”一章：
—增加了“检定周期”一章
一一附录A中，周期检定项目选择中，将转速范围改为可选择检定项目，将转速稳定度改为必检项。
本部分由中国电器工业协会提出。GB/T 5170.16--2005

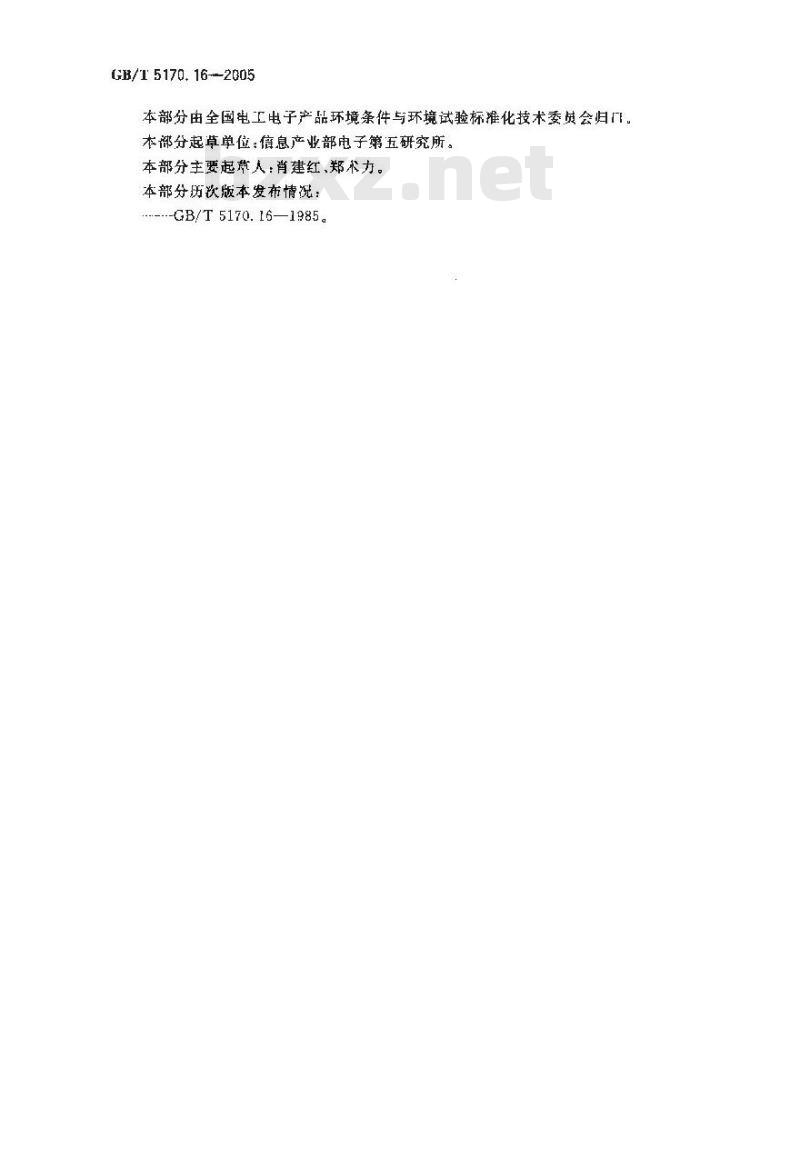

本部分由全国电工电子产品环境条件与环境试验标准化技术委员会归门。本部分起草单位：信息产业部电子第五研究所。本部分主要起草人：肖建红，郑术力。本部分历次版本发布情说：
-.-GB/T 5170.16—1985.
F范围
电工电子产品环境试验设备基本参数检定方法稳态加速度试验用离心机GB/T 5170. 16--2005

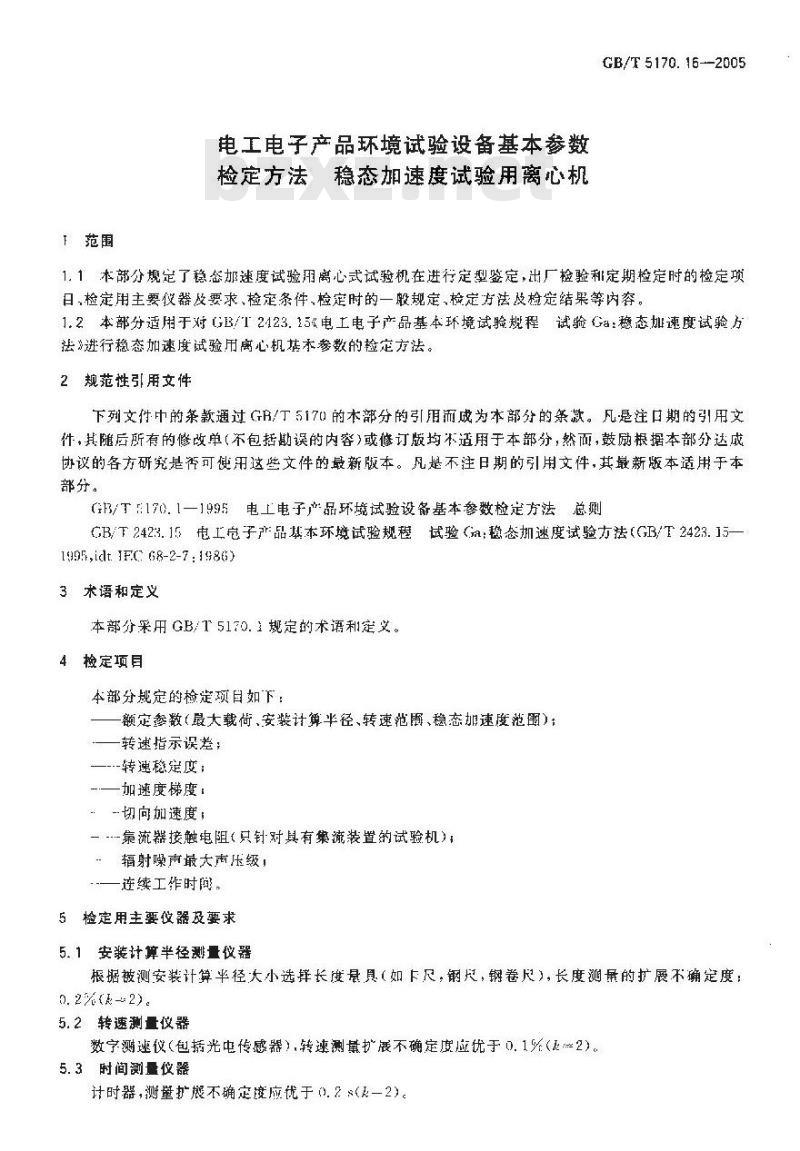

1.1本部分规定了稳态加速度试验用离心式试验机在进行定型鉴定，出厂检验和定期检定时的检定项日,检定用主要仪器及要求、检定条件,检定时的一股规定、检定方法及检定结果等内容。1.2本部分适用于对GB/T2423.15电工电子产品基本环境试验规程试验Ga：稳态加速度试验方法》进行稳态加速度试验用离心机基参数的检定方法。2 规范性引用文件
下列文件中的条款通过G/T517 的本部分的引用而成为本部分的条款。凡是注口期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
(F/T:170.1一1995电工电子产品环境试验设备基本参数检定方法总则CB/T2423.15电工危子产品基本环境试验规程试验（a：稳态加速度试验方法（GB/T2423.15-1995,idt IFC 68-2-7 : 1986)
3术语和定义
本部分采用GB/T5170.1规定的术语利定义。4检定项目
本部分规定的检定项自如下：
额定参数（最大载荷、安装计算半径、转速范、稳态加速度范围）：转速指示误差；
—--转速稳定度；
-—加速度梯度
“-切向加速度，
一-集流器接触电阻（只针对具有集装置的试验机）“辐射噪声最大市压级！
一连续工作时间。
5检定用主要仪器及要求
5.1安装计算半径测量仪器免费标准bzxz.net
振据被测安装计算半径大小选择长度最具（如下尺，钢尺，钢卷尺)，长度测最的扩展不确定度：0. 2%(--2)。
5.2转速测量仪器
数测速仪（包插光电传感器），转速测量扩展不确定度应优于0.1录（1=2）。5. 3 时间测量仪器
计时器，测董扩展不确定度应优于0.2 s(一2)。GB/T 5170. 16-—2005
5.4声压级测最仪器
带A计权网络的声级计，声压测量扩展不确定度应优于cB(k一2)。5.5接触电阻测量仪器
微欧计，电阻测量扩展不确定度应优于1%（起一2)。6检定条件
6.1试验设备在检定时的气候条件、电源条件、用水条件和其他条件应符合GB/T5170.1一1995第4.章的规定。
6.2受检试验设备的外观和安全条件应符合GB/T5170.1一1995第8章的规定。7一般规定

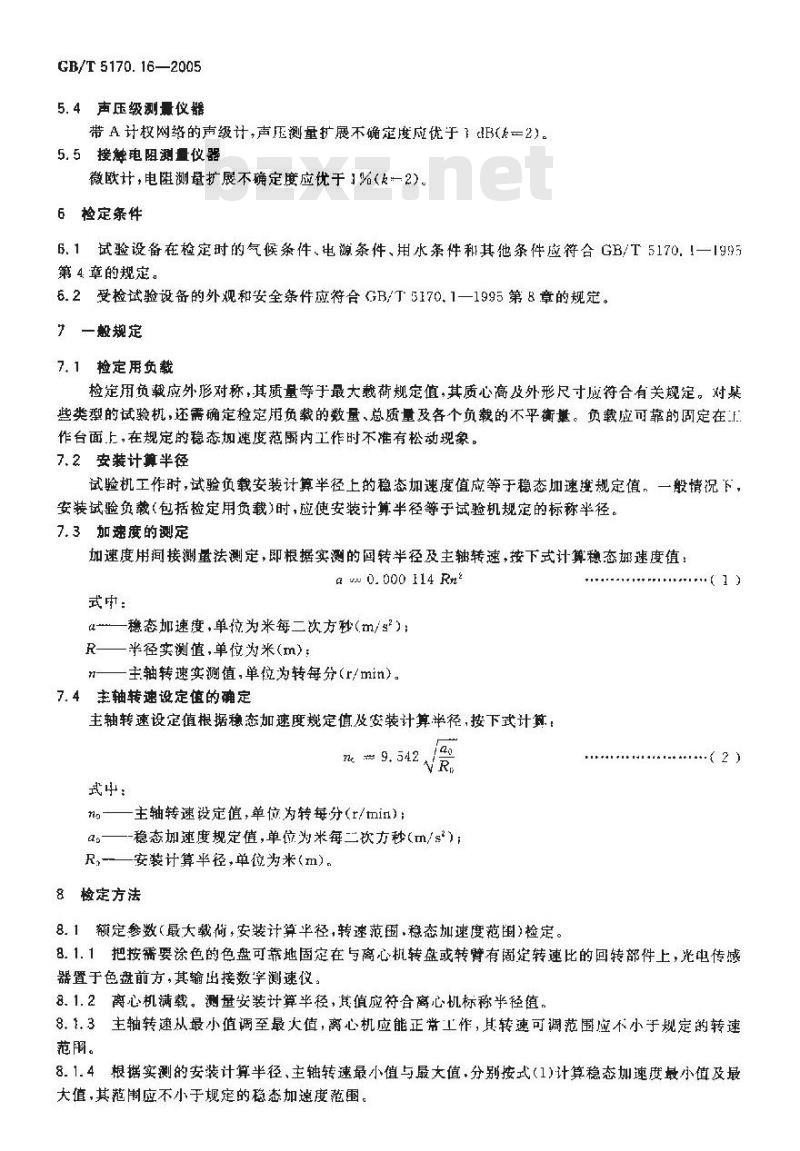

7.1检定用负载
捡定用负载应外形对称，其质量等于最大裁荷规定值，其质心高及外形尺寸应符合有关规定。对桌些类型的试验机，还需确定检定用负载的数量、总质量及各个负载的不平衡掌。负载应可靠的固定在作台面上，在规定的稳态加连度范阐内工作时不准有松动现象。7.2安装计算半径
试验机工作时，试验负载安装计算半径上的稳态加速度值应等于稳态加速接规定值，一般情况下，安装试验负载（包括检定用负载）时，应使安装计算半径等于试验机规定的标称半径。7.3加速度的测定
加速度用间接谢量法测定，即根据实测的国转半径及主轴转速，按下式计算稳态速度值： vw 0. 000 114 Rn*
式中：
a-—稳态加速度，单拉为米每二次方秒（m/s\);R—一半径实测值,单位为米(m);n-—主轴转速实溯值,单位为转每分(r/min)。7.4主轴转速设定值的确定
主轴转速设定值根据稳态加速度规定值及安装计算半径，按下式计算：ne 9. 542
武中：
ng—主轴转速设定值,单位,为转每分(r/tmin):a。——-稳态加速度规定值，单位为米每二欲方秒(m/s\);R,-安装计算半径，单位为米(m)。8检定方法
8.1额定参数（最大载简，安装计算华径，转速范围.稳态加速度范围）检定。(2)
8.1.1把按需要涂色的色盘可靠地固定在与离心机转盘或转臂有定转速比的回转部件上，光电传感器置于色盘前方，其输出接数字测速仪。8.1.2离心机满载。测量安装计算半径，其值应符合离心机标称半径值。8.1.3主轴转速从最小值调至最大值，离心机应能正常工作，其转速可调范围应不小于规定的转速范开。
8.1.4根据实测的安装计算半径、主轴转速最小值与最大值.分别按式（1)计算稳态加速度最小值及最大值，其范围应不小于规定的稳态加遵度范围。8.2转速指示误差的检定
GB/T 5170. 16—2005
离心机空裁。在规定的转速范围内均匀选取5个以上转速慎进行测量，记录离心机转速示值及捡定用数字测速仪示值。按式（3）计算转速示值误差，：8, -- n = n × 100%
式中：
离心机转速示值误差，%
离心机转速示值，单位为转每分（r/min）;n2\同次测量中，检定用数字测速仪示值，单位为转每分（r/min)。8.3转速稳定度的检定
.-( 3)
离心机空载。在规定的转速范围上限值及下限值上分别进行测试。在规定的时间内，均匀勾地至少测录3次，记录检定用数字测速仪示值。转速稳定度R，按武(4)计算：R nm × 100%
式中：
R,—转速稳定度,K;
ng—-转速设定值，单位为转每分(r/min)；Arpr
各次测童中，检定用数字测速仪示值柑对于转速设定值的最大偏差，单位为转每分(r/min)
8. 4加速虚梯度的检定
离心机满载，测量负载的安装计算华径最小半径及最大半径。如速度梯接比最小值T1、最大值T2分别按式(5)和式(6)计算：
-1×100%
T. —(Rmex
式中：
T,--加速度梯度比最小值，%：
T—加速度梯度比最大值.%;
Rmi一一试验负载最小半径,单位为米(m);Rm试验负载最大半径,单位为米(m)R,一试验负载安装计算半径,单位为米(m)。8.5切向媚速度的检定
8.5.1切向加速度平均值的检定
1)x100%
离心机空载，用计时器分别测量主轴转速由零升至设定值及由设定值降至零的时间，按式(7)计算切向加速度比A，并取大者。
式中；
A一·切向加速度此，%，
A. = 0.001,09 n × 100%
一生轴转速设定值，单位为转每分（r/min）；尺，试验机标称半径，单位为来（m）：T—主轴转速由零升至设定值或由设定值降至零的时间,单位为秒(s);ao—.-稳态加速度规定值，单位为米每二次方秒（m/s\）。+(7)
GB/T 5170. 16—2005
8.5.2切向加速度解时值的捡定
测量试验负载安装计算半径。主轴转速由零升至设定值，再由设定值降至零，用转速测量仪记录转速随时间的变化，战出时间间隔为1s的主轴转速变化的最大值，按式（8)计算切向如速度比A。A. ± 0. 653. mR ×100%
式中：
A,—切向加速度比,%；
Anax每秒钟内主轴转速变化的最大值，单位为转每分(r/mitn)：R——安装计算半径，单位为米(m)一稳态加速度规定值，单位为米每二次方秒（m/s）.注：当采用平均值法定的切向加速度大下5与时，应考虑用瞬时值法进一步检定。8.6集流器接触电阻的检定
离心机空载。集流器中某对内接线柱短接，外接线柱接微欧计，主轴转速调至转速范函1.限值，记录微欧计读数的最大值。
8.7辐射噪声最大声压级的检定
离心机空载，主轴转速由最小值调至最大值·在距离台体边缘1ml远的人体高度内用声级计测虱并记录人计权最大声压级
8.8连续工作时间的检定
离心机满载，主轴转速调至转逆范围上限值，在规定的连续工作时间内试验机应能正常工作。9捡定期
9.1正常使用的设备，每一年至少进行一次检定。9.2对设备的重要部位（指对试验条件的变化有直接影响的部位）维修或更换后，应立即进行检定。9.3设备在安装调试之后或肩封重新使用之前均应进行捡定。附录A
（规范性附录）
检定项目的选择
GB5170.162005
试验机作定型鉴定、出厂/验收检验及定期检定时，若无其他规定，按表A。1选择检定项目，末经定型鉴定的，出/验收检验检定项百按定型鉴定项目选取。表1检定项目的选择
检定项目
最大载荷
安装计算半径
转速范图
加達度范圈
转速指示误差
转速稳定度
加速度梯度
切线加速度
集流器接融电阻
辐射噪声最大声乐级
连续工作时间
定型鉴定
出厂/验收检验
定期检定
考条款
注：符号“\表示必须检定的项目：符号“△\表乐抽样检查或视情况选择检定（指检楚方或被检定方中任一方提出需检定）的项目，
GB/T 5170. 16—2005
附录B
（规范性附录）
基本参数充许误差
如无具他规定，试验机检定时，额定参数要求与型号规格规定一致：他参数的允许误差参照表13, 1.
基本参数充许误差
检定项目
安装计算半径
转速指示误差
转速稳定度
切问加速度
集流器接触电荫
允许误券
