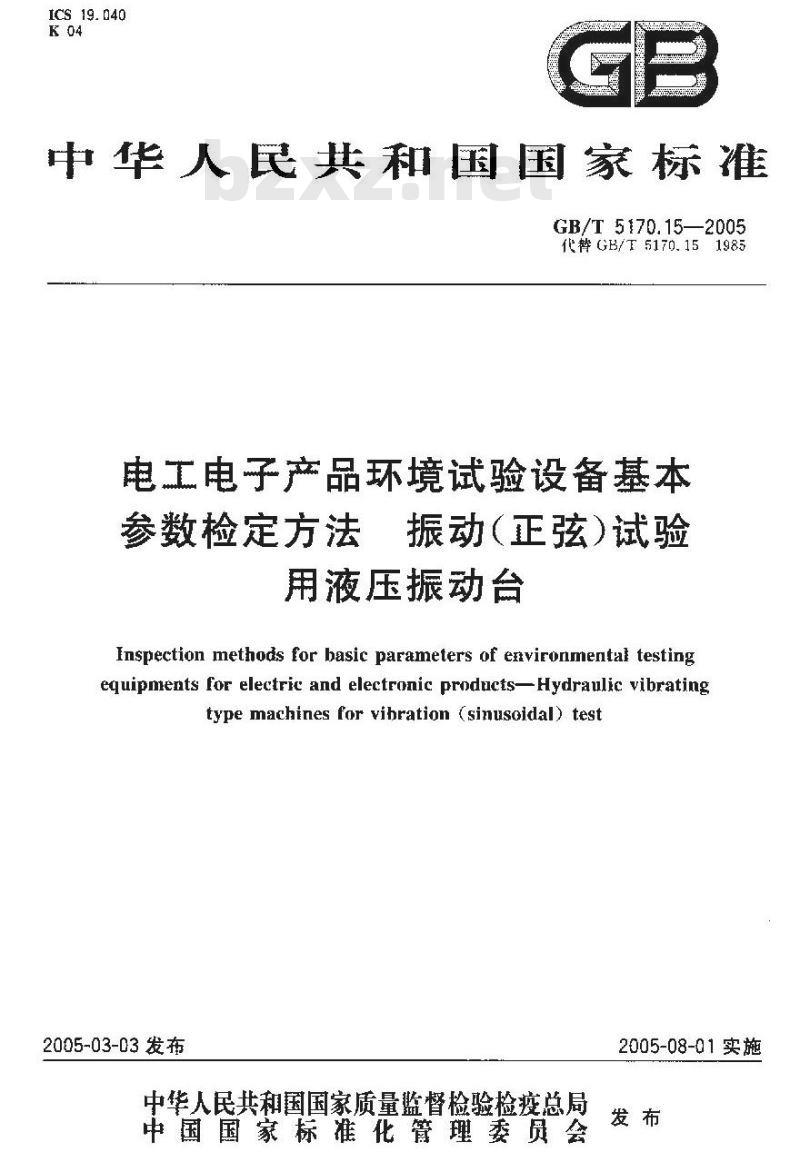

ICS19.040
中华人民共和国国家标准
GB/T5170.15—2005
代GB/T5170.151985
电工电子产品环境试验设备基本参数检定方法
振动（正弦）试验
用液压振动台
Inspection methods for basic parameters of environmental testingequipments for electric and electronic products-Hydraulic vibratingtype machines for vibration (sinusoidal) test2005-03-03发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2005-08-01实施
CB/T 5170.15—2005

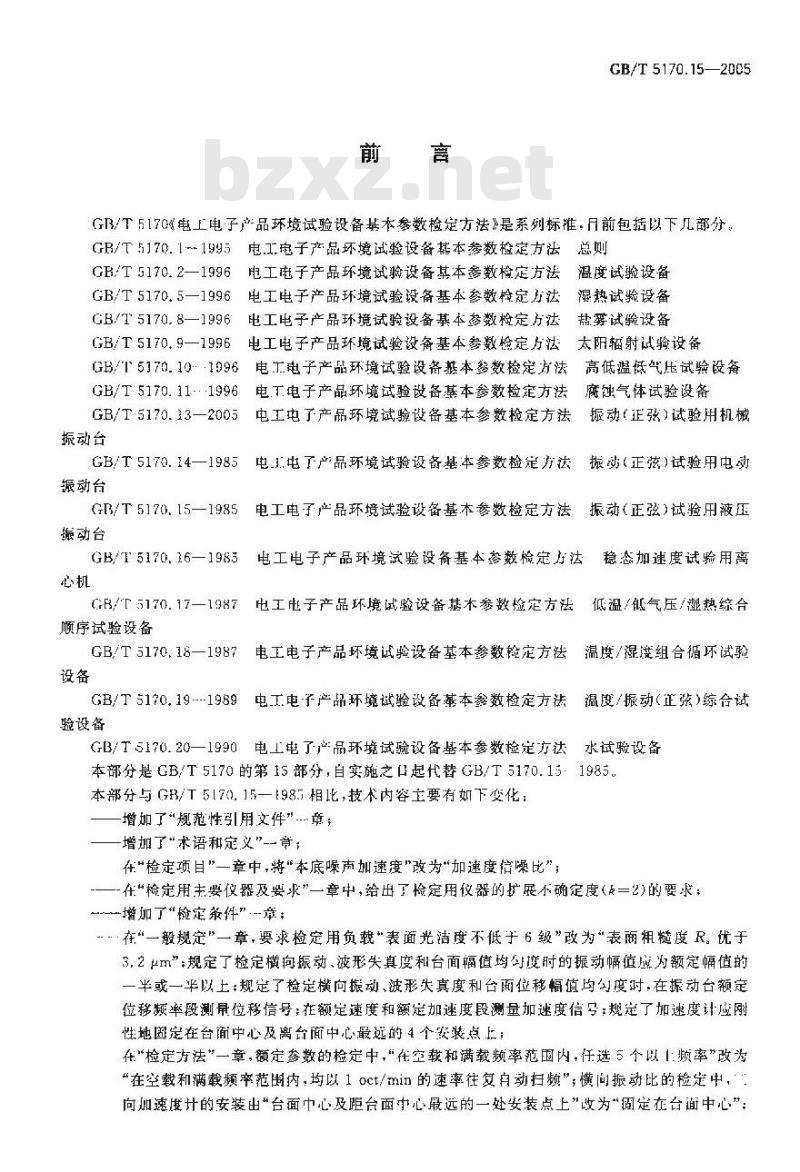

GB/下5170电上电子产品环境试验设备基本参数检定方法》是系列标推，月前包括以下几部分，GB/T5170.11995电.工.电子产品坏境试验设备基本参数检定方法总则GB/T5170.2—1996电工电子产品环境试验设备基本参数检定方法温度试验设备法混热试验设备
GB/T5170.5—1996电工电子产品环境试验设备基本参数检定方法GB/T5170.8—1996电工电子产品环境试验设备基本参数检定方法盐雾试验设备GB/T5170.9—1996电工电子产品环境试验设备基本参数检定方法太阳辐射试验设备GB/T 5170. 10:1996
电工电子产品环境试验设备基本参数检定方法高低盟低气压试验设备GB/T 5170. 11- 1996
电.工电子产品环境试验设备基本参数检定方法腐蚀气体试验设备
GB/T 5170.13—2005
振动台
GB/T 5170. 14—1985
振动台
GB/T 5170. 15—1985
娠动台
GB/T 5170, 16—1985
GB/T 5170. 17—1987
顺序试验设备
GB/T 5170,18—1987
电工了产品环境试验设备基本参数检定方法振动（正弦)试验用机械
电.电了产品环境试验设备基本参数检定方法#振动（正弦试验用电动
电工电子产品环境试验设备基本参数检定方法振动正弦试验用液
稳态加速度试验用离
电工电子产品环境筑验设备基本参数检定厅法低温/低气压/湿热综合
电工电子产品环境试验设备基不参数途定方法电工电子产品坏境试验设备基本参数检定方法温度/湿度组合循坏试验
GB/T 5170,19..--1989
电工电子产品环境试验设备基本参数检定方法温度/振动（正弦）综合试
验设备
GB/T5170.20—1990电工电了品环境试验设备基本参数检定方法水试验设备本部分是GB/T5170的第15部分，自实施之口起代替GB/T5170.15：1985本部分与GB/T5170.15—E985相比，技术内容主要有如下变化：增如了“规范性引用文件”章；一增加了“术语和定义\--章;
在\“检定项目\一章中，将“本底噪声加速度\改为\加速度信噪比”；-一-在“检定用主要仪器及要求”一章中,给出了险定用仪器的扩展不确定度(一2)的要求；—--增加了“检定条件”--章：·在“一般规定”一章，要求检定用负“表面光洁度不低于 6级”改为“表面粗糙度R。优于3,2m”;规定了捡定横向振动、波形失真度和台面幅值均匀度时的振动幅值应为额定幅值的一半或一华以土：规定了检定横向振动、波形失真度和台面独移幅值均匀度时.在振动台额定位移频率段测量位移信号：狂额是速度和额加速度段测量加速度信亏：规是了加速度计应网性地国定在台面中心及离台面中心最选的4个安装点上！在\检定方法”一章，额定参数的检定中，“在空载和满载频率范围内·任选5个以1.频率”改为“在空载和满载频率范围内，均以1 oct/min的速率往复自动扫频”；横问振动比的检定中，向加速度计的安装出“台面中心及距台面中心最远的一处安装点上”收为“阎定在台面中心”GB/T 5170.15—2005

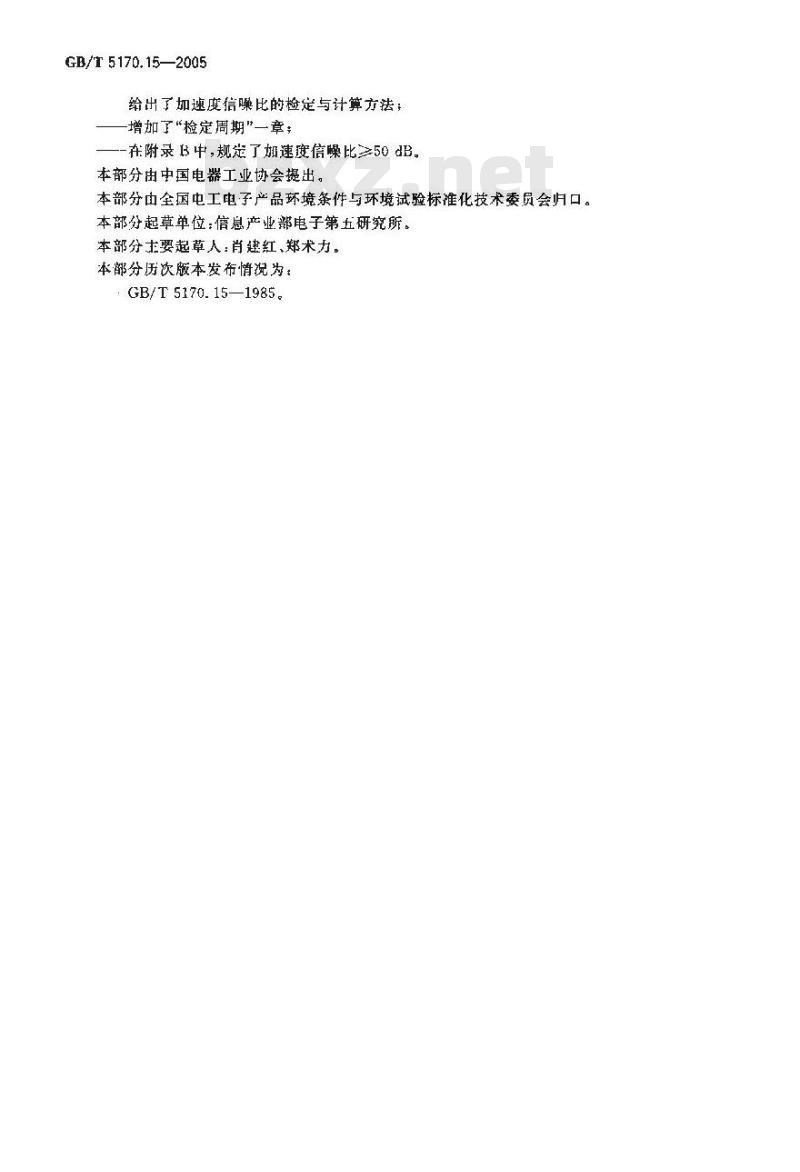

给出了加速度信噪比的检定与计算方法；增加了“检定周期\一章；
一在附录B中，规定了加速度信噪比≥50dB。本部分由中国电器工业协会提出。本部分由全国电工电子产品环境条件与环境试验标准化技术委员会归口。本部分起草单位：信息产业部电子第五研究所。本部分主要起草人：肖建红、郑术力。本部分历次版本发布情况为：
GB/T5170.15—1985。
GB/T S170.15--2005

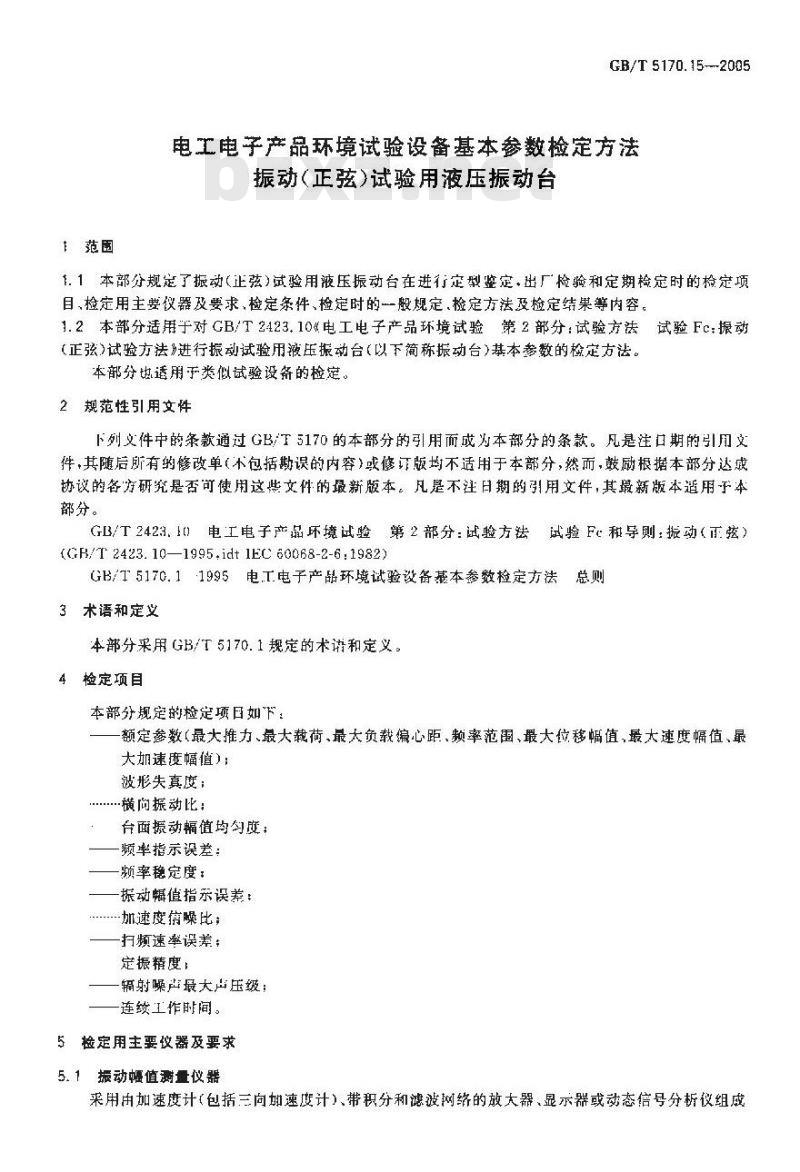

电子产品环境试验设备基本参数检定方法振动(正弦)试验用液压振动台
1.1本部分规定了振动（止兹）试验用液压振动台在进行定型整定.出厂检验和定期检定时的检定项目、检定用主要仪器及要求、检定条件、检定时的一般规定.检定方法及检定结果等内容。1.2本部分适用于对GB/T2423.10电工电子产品环境试验第2部分：试验方法试验Fc:振动(正弦）试验方法》进行振动试验用液压振动台（以下简称振动台）基本参数的检定方法。本部分也适用于类似试验设备的检定。2规范性引用文件
下列义件中的条款通过GB/T5170的本部分的引用而成为本部分的条款。凡是注口期的引用文件，其随后所有修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各好研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T2423.1电工电子产品环境试验第2部分：试验方法试验Fc租导则：振动（正弦）(GH/T 2423.10—1995.idt1EC 60068-2-6:1982)GB/T5170.11995电.T.电子产品环境试验设备基本参数检定方法总则3术语和定义
本部分采用GB/T5170.1规定的术和定义。4检定项目
本部分规定的检定项日如下：
额定参数（最大推力、最大载荷、最大负载编心距、频率范围、最大位移幅值，最大速度幅值、最大加速度幅值）：
波形失真度；
横向振动比
台面振动辐值均匀度；
—频率指示误差：
频率稳定度：
振动幅值指示误差：
加速度噪比，
一扫频速率误差；
定振精度：
-辐射噪声最大声压级：
连续工作时间。
5检定用主要器及要求
5.1振动幅值测量仪器
采用由加速度计（包括三向加速度计）、带积分和滤波网络的放大器、显示器或动态信号分析仪组成GB/T 5170.15—2005

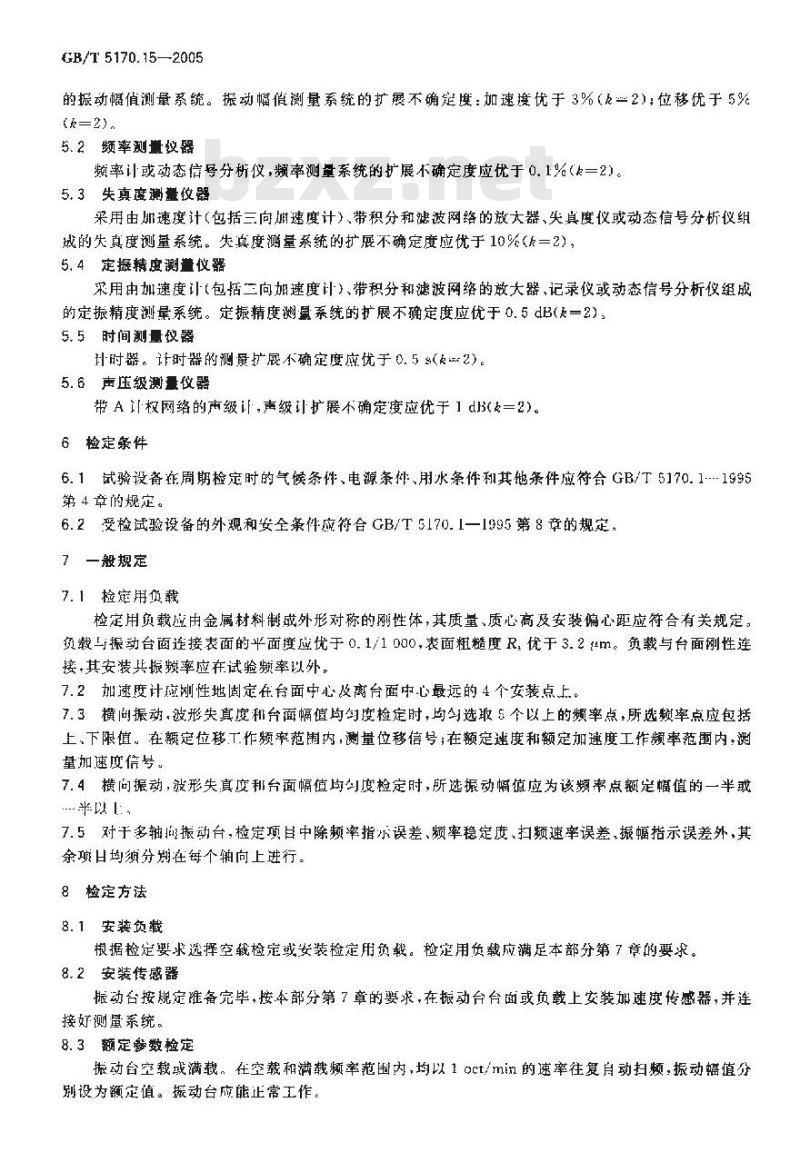

的振动幅值测量系统。振动幅值测量系统的扩展不确定度：加速度优于3%（2)：位移优于5%(k=2)。
5. 2频率测量器
频率计或动态信号分析仪，频率测量系统的扩展不确定度应优于0.1%（k=2)。5.3失真度测纹器
采用由期速度计（包括三向期速度计）、带积分和滤波网络的放大器、失真度仪或动态信号分析仪组成的失真度测量系统。失真度测量系统的扩展不确定度应优于10%(6=2)，5. 4 定振精度测量仪器
采用由加速度计（包括三向速度计）、带积分和滤波网络的放大器、记录仪或动态信号分析仪组成的定振精度测量系统。定振精度测显系统的扩展不确定度应优于0.5dB(=2)，5.5时间测量双器
计时器。计时器的测量扩展不确定度应优于0. 5s(k≤2)。5.6声压级测量仪器
带A计权网络的市级计，声级计扩展不确定度应优于1dB(k=2)。6 检定条件
6.1试验设备在周期检定时的气候条件，电源条件用水条件利其抛条件应符合GB/T5170.1-1995第4章的规定。
6.2受检试验设备的外观和安全条件应符合GB/T5170.1一1995第8章的规定。7一般规定
7.1检庭用负载
检定用负载应由金属材料制成外形对称的刚性体，其质量、质心高及安装偏心距应符合有关规定。负载与振动台面连接表面的平面度应优于0.1/1000，表面粗糙度R，优于3.2{m。负载与台面刚性连接·其安装共振率应在试验频率以外。7.2加速度计应刚性地固定在台面中心及离台面中心最远的4个安装点上。7.3横问握动，波形失真度和台面幅值均勾度检定时，均匀选取5个以上的频率点，所选频率点应包括上、下限值。在额定位移工作频率范围内，测量位移信号；在额定速度和额定加速度工作频率范围内，测量加速度信号。
7.4横问振动，波形失真度和台面幅值均勾度检定时，所选振动幅值应为该频率点额定幅值的一半或....半以
7.5对于多轴拍振动台，检定项目中除频率指示误差、频率稳定度、扫频速率误差，振幅指示误差外，其余项日均须分别在每个轴向上进行。8检定方法
8.1安装负载
根据检定要求选择空载检定或安装检定用负载。检定用负载应满足本部分第7章的要求。8.2安装传感器
振动台按规定准备完毕，按本部分第7章的要求，在振动台台面或负载上安装速度传感器，并连接好测量系统。
8. 3额定参数验定
振动台空载或满截。在空载和满载频率范围内，均以1oct/min的速率往复自动扫频，振动幅值分别设为额定值。振动台应能止常工作。8.4波形失真度的检定
GB/T 5170.15—2005
8.4.1振动台空载或满载。检定频率值的选取应符合本部分第7章的规定，以振动台在各率点上额定幅值的-…半或一·半以「的幅值振动。测量台面中心振动信号的谐波失真度。8.4.2振动台空载或满载。在空载和满裁频率范国内，均以1oct/rniI的速率往复自动扫频，振动逼值分别设为额定值的半或一半以上。观察台面中心振动信号的波形。找出波形较差的频率并测量其失真度。如果有失真度超过规定值的频率，则应间时测量超差的频带宽度。8.5向振动比的检定
振动台空载或满载。检定频率值的选取应符合本部分第7的概定，以振动台在各频率点额定福值的一半或一半以上的幅值振动，向时测量台面中心二向加速度计…个方向的振动幅值，横向搬动比T按式(1)计算：
T=A+A× 100%
式中：
T.横向振动比.%
A,—向次测量中主振方向的振动幅值，单位为毫米(mm)或米每二次方秒(m/s\)#(1)
AA,—向次测量中垂直于主振方向且.5相垂直的两个横向振动辐值，单位为案米（mm）或米每.二.次好秒(m/s）。
8.6台面振动幅值均均度的检定
振动台空载。检定频率值的选取与传感器的安装应符合本部分第7章的规定，以振动台在各频率点上额定幅值的一半或一半以上的幅值振动，同时测量台面五个位置的振动幅值。台面振动幅值均勺 NA按式(2)计算：
式中：
N.台面振动幅值均勾度，：
NA - LAmml × 100%
A一一同次测量中台而中心点的振动幅值，单为毫米(mn)或米得二次方秒(m/\)；.(2)
4A同次测量中台面各安装点的振动幅值相对于中心点的摄动幅值的最大偏差的绝对值，单位为毫米(mm)或米每二次方秒(m/s）。B.7频率指示误差的检定
振动台信号发生器的輪出接频率计。在振动台空载额定频率范围内，均匀选取5个以上频率点递行测量，记录搬动台频率示值和频率计示值并计算其误差。8.8频率稳定度的捡定
振动台信号发生器的输出接频率计。在振动台空载额定频率范围内·任选2个频率点进行测量，务连续工作 4 h,每隔 15 min记录一次频率计的示值。频率稳定度F。按式(3)计算：F. = 1AVml × 100%
我中：免费标准bzxz.net
F.—赖率稳定度，%;
f一-给定的试验频率示值，单位为赫兹(Hz)；1fm|——各次测量中,频率计示慎相对于给定频率值的最大偏差，单位为赫兹(H2)。或取！△/x/作为频率稳定度。
8.9振动幅值指示误差的检定
振动台空载，加速度计刚性安装在台面中心。在规定的空载频率范国内，均匀选取不少于3个率GB/T 5170.15—2005
点，在最大振动爆值范用内均勾选圾5个振动幅值进行测屋，记录振动台振动幅值示值及分析仪示值。振动幅值指示误差.按式(4)计算：x=AA ×100%
式中：
。振动竭值指示误差，%；
++*.-*-( 4)
A.振动台的振动幅值示值，单位为毫米（mm)或米每秒（m/s)或米每二次方秒（m/s）;A,分析仪的振动幅值示值，单位为毫米(mm)或米每秒(m/s)或米每二次方秒(m/s）。8.10加速度信噪比的检定
加速度计刚性安装在台面中心，输出经放大器连接到分析系统。振动台空载，接通振动台各部分的电源·使之处于工作状态，控制仪输出信号为零，测量台面噪声加速度有效值。加速度信噪比M按式(5)计算：
M = 20lg =mmx
戏中：
灿速度信噪比，单位为分贝（dB)；M
4*报动台额定加速度有效值，单位为米每二次方秒（/\）；an\一台面噪加速虚有效值单位为米每二次方秒（n/）。8.11扫频速率误差的检定
振动台空载，在额定频率范困内，以1oct/min的速率往复自动扫频.振动幅值设为额定值的：-半或一半以上，用计时器测量振动台每扫过一个倍题程的时间-扫频速率误差接式(6)计算：a=×100%
武中：
、扫频速率误差，%，
T:——振动台设定的扫频速率，单位为倍频程每分钟(oct/min)：T,一测量到的实际抖频速率，单位为频程辑分钟(ocl/min）。8. 12 定振精度的检定
--+( 6 )
加速度计性安装在台面，尽量与振动台控制传感器安装在一起，输出经放大器接记录仪或分析系统。振动台空载或满载，在额定题率范围内，以1 oct/min的速率自动扫频，振动幅值设为额定值的-半或一半以上。记录分析系统量到的振动幅值波动度，以分贝(dB)表示，即为定振精度。8.13辐射噪声最大声压级的检定振动台空载，在额定频率范用内以1 oct/rmin 的速率自动扫频，振动幅值设为额定值，在距离台体逆缘1m远的人体高度内用声级计测量并记录A计权最大声压级。8.14连续工作时间的检定
振动台满载，在最大位移幅停的上限频率上以最大位移幅值作定频振动，按规定的连续工作时间连续运行,振动台应能正常工作。
9检定周期
9.1正常使用的设备，每一年牟少进行…次检定，9.2对设备的惠要部位（指对试验条件的变化有直接影响的部位）维修或更换后，应立即进行检定。9.3设备在安装调试之后或启封重新使用之前均应进行检定。附录A
（规范性附录）
检定项目的选择
GB/T 5170.15—2005
振动台作定型整定、出厂/验收检验及定期检定时，着比其他规定，按表A.1选择检定项目。末经定型鉴定的，出厂/验收检验检定颁局按症型鉴定项目选取。表A，1检定项自的选择
检定项月
最大载荷
频牵范
最大位移幅值
最大速度幅值
最大加连度帼值
被形失真度
横向振动比
台面振动幅值均匀度
频率指示误差
频率稳定度
振动幅值指示误差
加速度信噪比
扫颈速率误差
定振精度
辐射噪声最大声压级
连续工作时间
定型鉴定
出」/验收检验
定期检定
参考条
注：符号\〇\表示必须格定的项日：符号\A”表示抽样检资或视情况选择检定指检定方或该检定方中任·方摄出旁检定>的项日。
GB/T 5170.15—2005
附黎B
（规范姓附录）
基本参数允许误差
如无其他规定，振动台检定时，额定参数要求与型号规格规定一致；其他参数的允许误差参照表B.1,
基本参数充许误差
检定项目
频率指示误差
频率稳宠度
扫额速率误费
振动幅值指示误差
台面摄动值均均度
定振精度
横问振动比
波形失真度
加速变信噪比
允许误差
小 }5 IIz:±20%;5～50 IIz:±1 [Iz;大于 50 IIz:2%小于 5 Hz:每 4 h±20%,5~50 Hz每 4 h±1 Hz+大于 50 Hz每 4 h±2%±10%
还25%；允许1~2个带≤35%，其带宽不超过中心额率的10%5o dB
