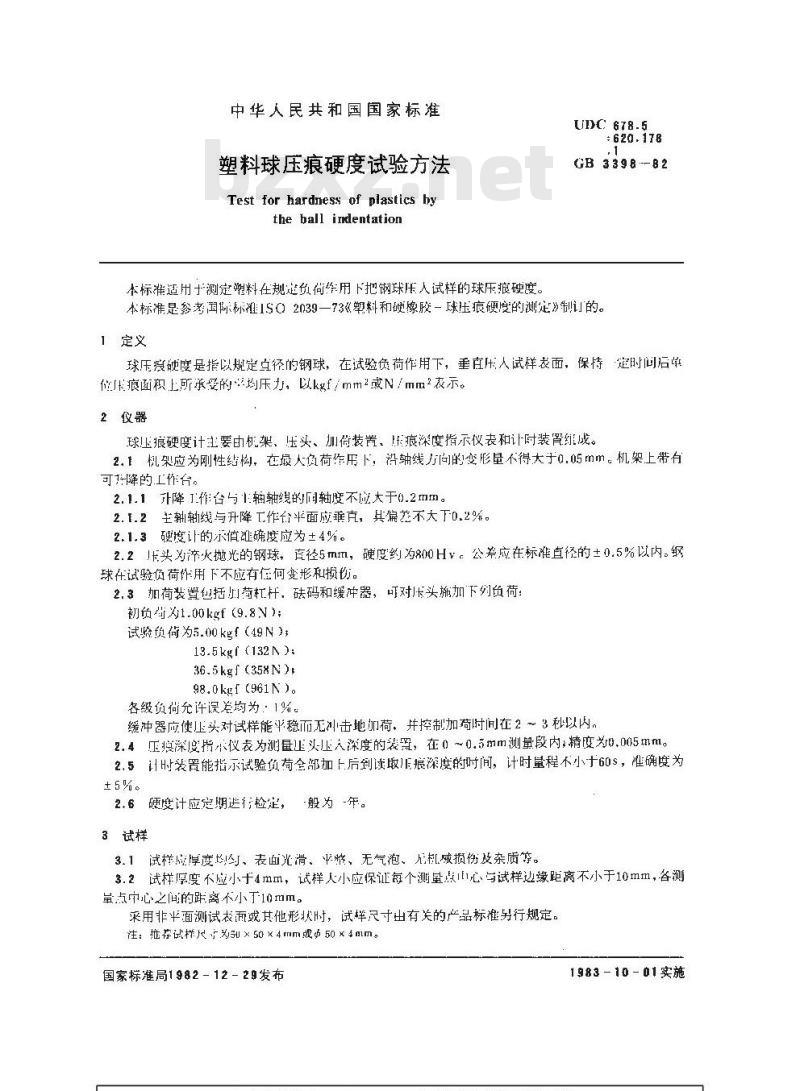

【国家标准(GB)】 塑料球压痕硬度试验方法

中华人民共和国国家标准
塑料球压痕硬度试验方法
Test for hardness of plastics bythe ball indentation
Unc 678.5
GB 339B--B2
本标准适用于测定塑料在规负荷作用下把钢球压人试样的球压痕硬度。本标准是参考润际标准1SO2039一73《塑料和硬像胶-球压痕硬度的测定》制订的。1定义
球压痕硬度是指以规定卓径的钢球，在试验负荷作用下，垂直压人试样表面，保持超时问后单痕面积上所承受的:均压力：以kgf/mm2或N/mm2表示。2仪器
球压痕硬度计要由机架、压头、加荷装置，压痕深度指示仪表和让时装胃红成。2.机架应为刚性结构，在最大负荷作用下，沿轴线方向的变形量不得大于0.05mm。机架上带有可降的工作台。Www.bzxZ.net
2.1.1 升降I作台与1轴轴线的间轴度不应大于(.2mm。2.1.2主输轴线与升降T作分半面应虽克，其偏差不大下0.2%。2.1.3硬度让的示值准确度应为±4%。2.2J卡头为流火抛光的钢球，直径5mm，硬度约为800Hv。公差应在标准直径的±0.5%以内。纲球在试验负荷作用下不应有任何变形和损伤。2.3加荷装翼包括州荀杠杆、砖码和缓冲器，可对压头瓶加下列负荷初负前为1.00kgt(9.8V)：
试验负荷为5.00kgf（49N）
13.5kgf (132N):
36.5kgf (35hN)
98.0kgl (961N)。
各级负荷允许误差均为：1%。
缓冲器应使压头对试样能平稳而无冲击地加荷，并控制加荷时间在2～3秒以内。2.4压深度指示仪表为测量压头压人深度的装置，在0~0.5mm测量段内：精度为.005mm。2.5计H时装置能指示试验负苟全部加上后到读取正痕深度的时间，计时量程不小十60s，准确度为±5%。
2.6硬度计应定期逆行检定，
3试样
-般为-年。
3.1试样应厚度均均、表面光滑、平整、无气泡、无机碱损伤及杂质等。3.2试样厚度不应小十4mm，试样人小应保证每个测量点lt心与试样边缘距离不小于10mm，各测量点中心之间的距离不小下10m㎡。采用非平面测试衣而或其他形状时，试样尺寸出有关的产品标准另行规定。注：推荐试样尺于×50×4mm或50×4mm。国家标准局1982-12-29发布
1983-10 -01实施

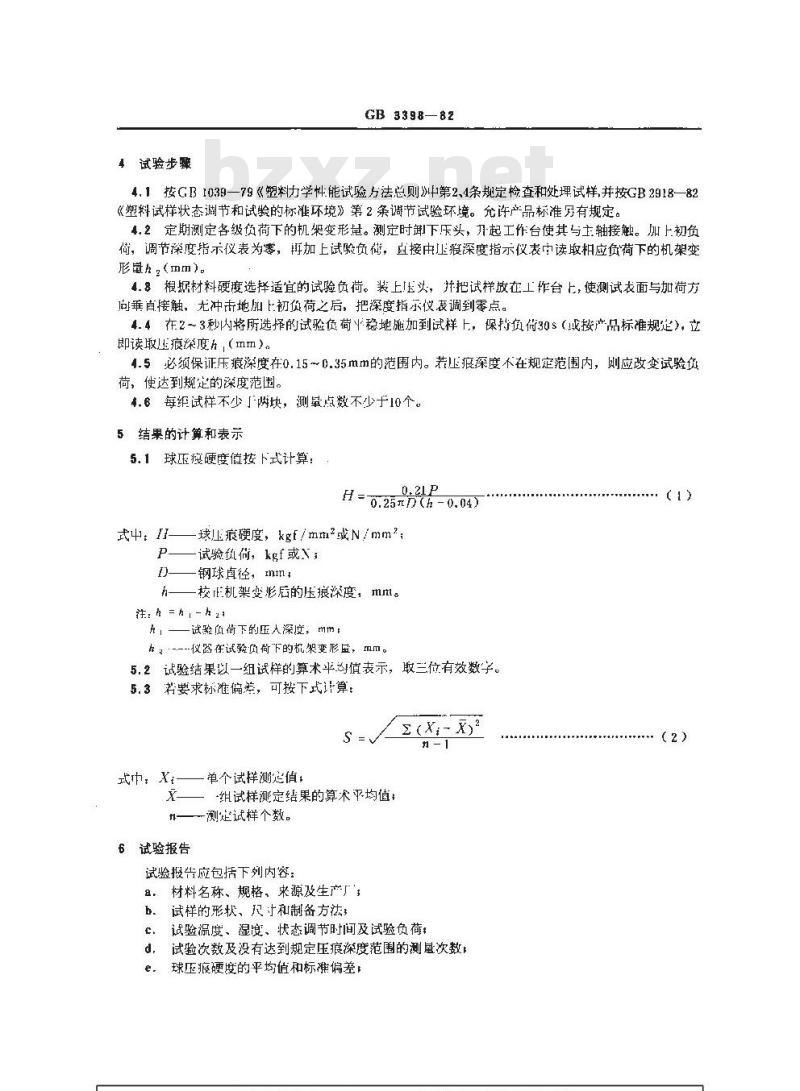

4试验步骤
GB3398—82
4.1按GB 1039—79《塑料力学性能试验方法总则》中第2,4条规定检查和处理试样,并按GB2918—82《塑料试样状态调节和试验的标准环境》第2条调节试验环境。允许产品标准与有规定。4.2定期测定各级负荷下的机架变形量。测定时卸下乐头，刀起工作台使其与主轴接触。加上初负荷，调节深度指示仪表为零，再加上试验负截，直接中正痕深度指示仪表中读取相应负荷下的机架变形鼠h，(mm)。
4.8根据材料硬度选择适宜的试验负荷。装上压头，并把试样放在工作台上，使测试衣面与加荷方向垂直接触，尤冲击地加上初负荷之后，把深度指示仪表调到零点。4.4在2～3秒内将所选择的试验负荷半稳地施加到试样上，保持负30s（成按产品标准规定），立即读取压痕深度h，（mm）。
4.5必须保证压痕深度存:0.15~0.35mm的范围内。苯压痕深度不在规定范围内，则应改变试验负荷，使达到规定的深度范囤。
,6每组试样不少「两块，测量点数不少于10个。5结果的计算和表示
5.1球压瘦硬度值按下式计算：
H= 0.25元(h-0.04)
式中：I——球压痕硬度，kgf/mm2或N/mm*：一试验负伺，kgf或；
—钢球真径，mm;
h——校E机架变形后的压寝深度，mm。注：h=hr-h21
h一试验血下的压人深度，mm
h：---仪器在试验负荷下的杭架变形显，mm。5.2试验结果以一组试样的算术平均值表示，取三位有效数字。5.3若要求标准偏差，可按下式计算：S=
一单个试样测定值：
组试样测定结果的算术平均值：n—测定试样个数。
6试验报告
试验摄告应包括下列内容：
材料名称、规格、来源及生产广组，
b.试样的形状，尺寸和制备方法；E(X-X)
试验温度、湿度、状态调节时间及试验负荷：试验次数及没有达到规定压痕深度范围的测虽次数d.
球压痕硬度的平均值和标准偏差()

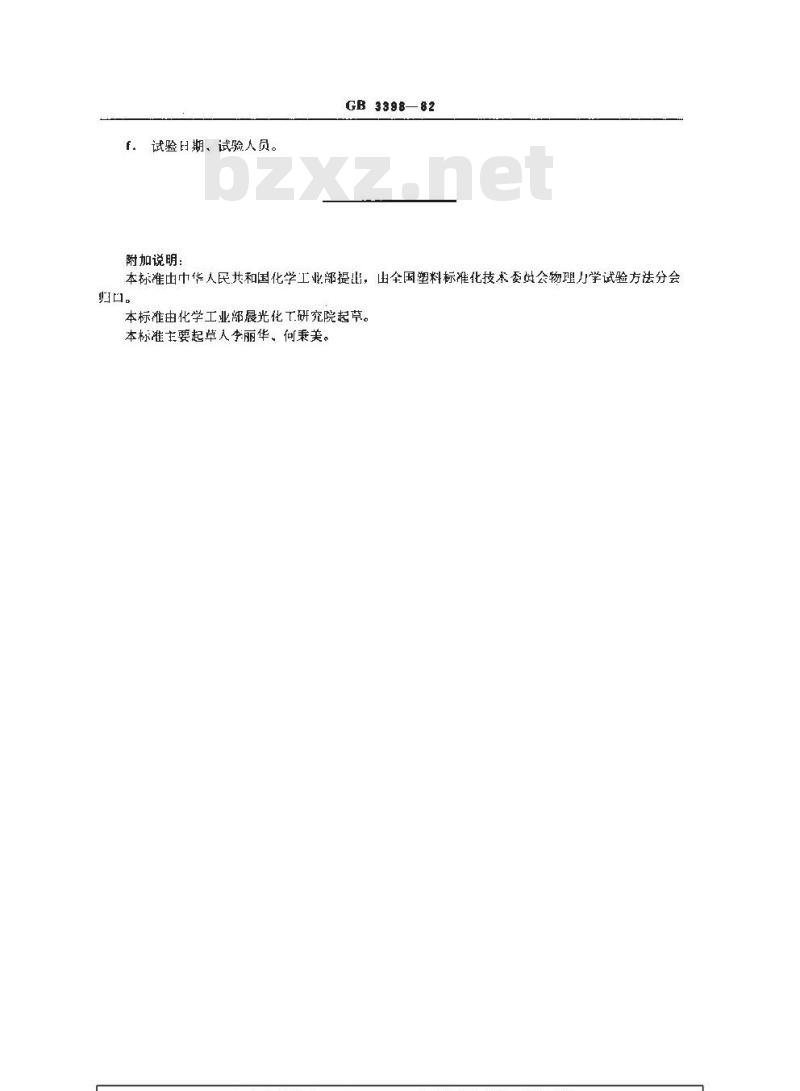

试验期、试验人员。
GB3398—82
附加说明：
本标准由中华人民共和国化学工业部提山，由全国塑料标准化技术委员会物理力学试验方法分会。
本标准由化学工业部晨光化工研究院起草。本标准主要起草人李丽华。何秉美。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
