【纺织行业标准(FZ)】 SL系列上罗拉轴承

中华人民共和国纺织行业标准
SL系列上罗拉轴承
主题内容与适用范围
FZ/T 92013—1992
代替FJ/JQ5-—1982
本标准规定了SL系列上罗拉轴承的产品分类、技术要求、试验方法、检验规则和标志、包装、运输贮存。
本标准适用于棉、毛、麻、绢、化纤纯纺和混纺有捻粗纱机和细纱机牵伸机构中的双壳上罗拉轴承。引用标准
GB/T308滚动轴承钢球
YB9铬轴承钢技术条件
YB(T)1高碳铬轴承钢
JB1255滚铬钢滚动轴承零件热处理质量标准FZ90001纺织机械产品包装
ZBW90001纺织机械产品标准编写规定3产品分类
3.1结构型式名称

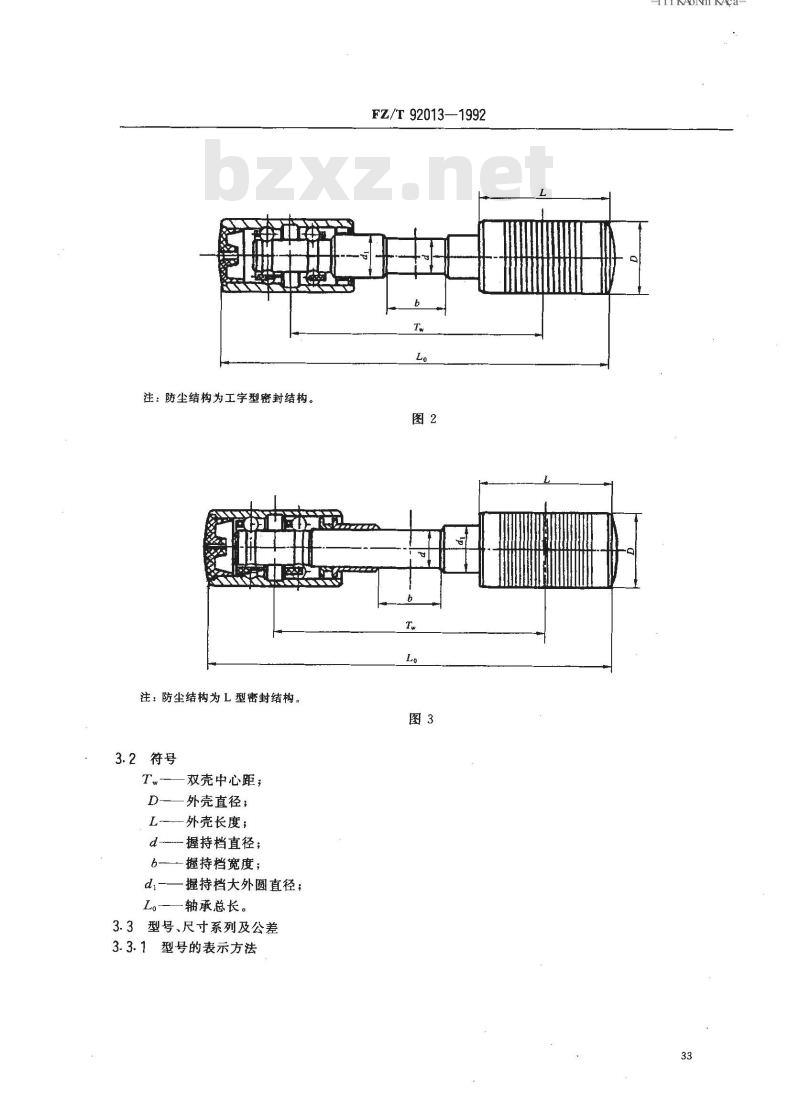

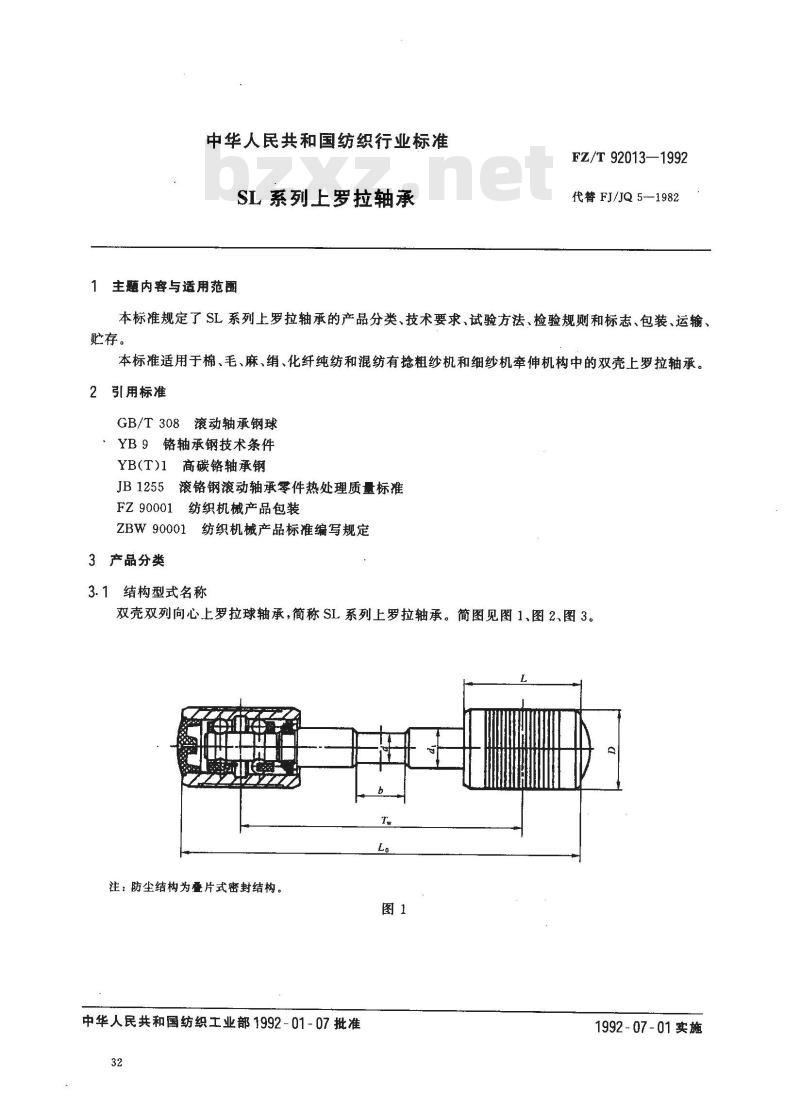

双壳双列向心上罗拉球轴承，简称SL系列上罗拉轴承。简图见图1、图2、图3。Lo
注：防尘结构为叠片式密封结构。图1
中华人民共和国纺织工业部1992-01-07批准32
1992~07-01实施
注：防尘结构为工字型密封结构。注：防尘结构为L型密封结构。
3.2符号
Tw—双壳中心距；
D——外壳直径；
L—外壳长度；
d--握持档直径;
握持档宽度；
握持档大外圆直径；
轴承总长。
3.3型号、尺寸系列及公差

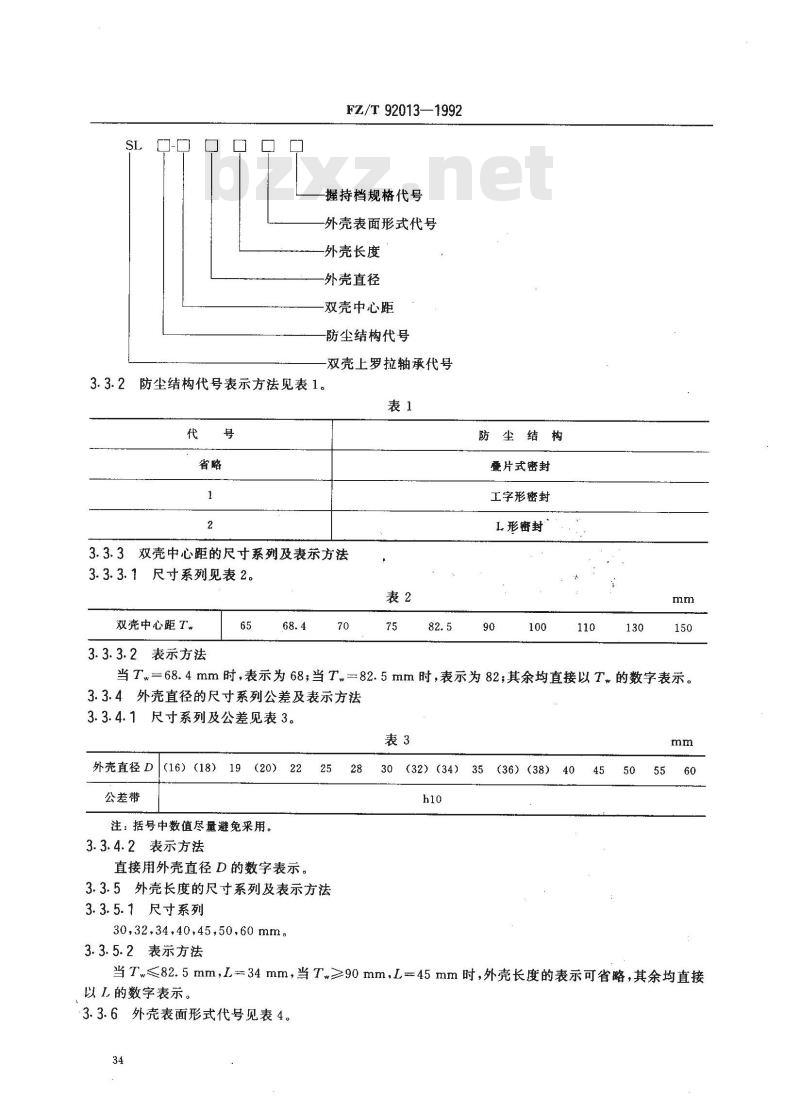

3.3.1型号的表示方法
FZ/T 92013—1992
- KAONi KAca-
FZ/T 92013—1992
握持档规格代号
外壳表面形式代号
-外壳长度
-外壳直径
双壳中心距
防尘结构代号
双壳上罗拉轴承代号
3.3.2防尘结构代号表示方法见表1。表1
3.3.3双壳中心距的尺寸系列及表示方法3.3.3.1尺寸系列见表2。
双壳中心距T
3.3.3.2表示方法
防尘结构
叠片式密封
工字形密封
L形密封
当Tw=68.4mm时，表示为68；当T一82.5mm时，表示为82;其余均直接以Tw的数字表示。3.3.4外壳直径的尺寸系列公差及表示方法3.3.4.1尺寸系列及公差见表3。表3
外壳直径D
公差带
(16)(18)19(20)22
注：括号中数值尽量避免采用。3.3.4.2表示方法
直接用外壳直径D的数字表示。
3.3.5外壳长度的尺寸系列及表示方法3.3.5.1尺寸系列
30,32.34,40,45,50.60mm。
3.3.5.2表示方法
30（32）(34）35(36）（38)
当T≤82.5mm，L=34mm，当T≥90mm，L45mm时，外壳长度的表示可省略，其余均直接以L的数字表示。
3.3.6外壳表面形式代号见表4。34
FZ/T 92013-1992

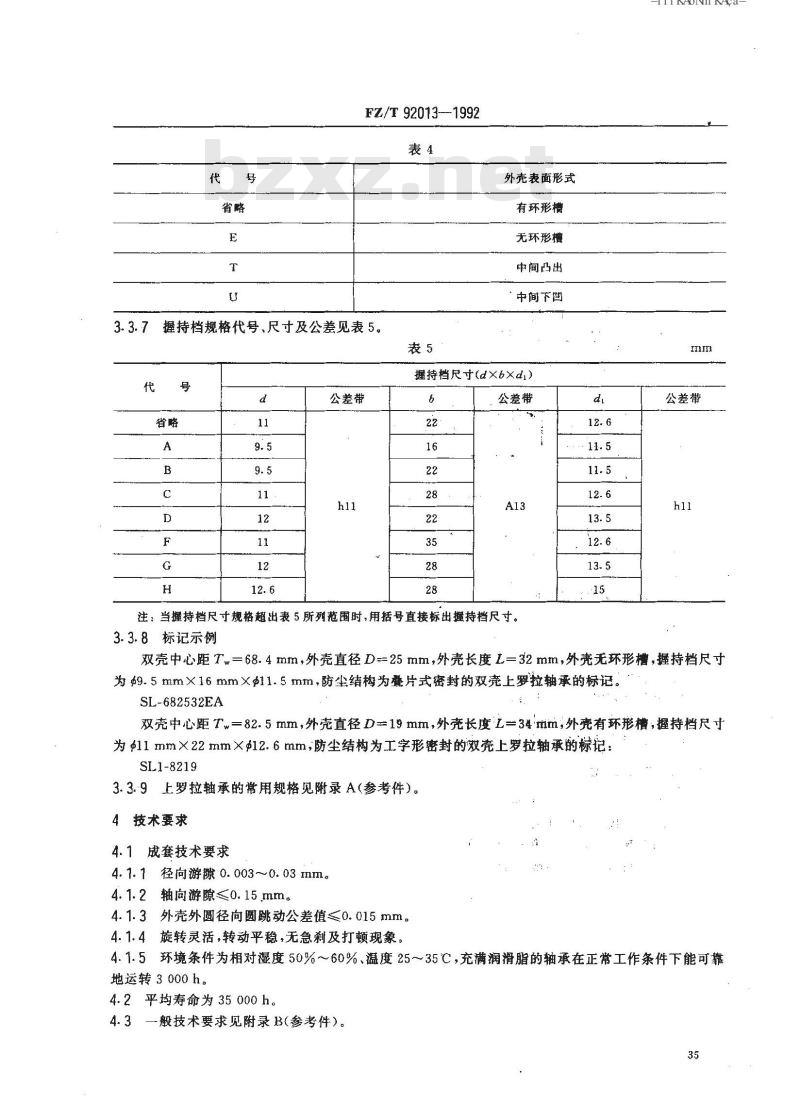

握持档规格代号、尺寸及公差见表5。表5
公差带
外壳表面形式
有环形槽
无环形槽
中间凸出
中间下凹
握持档尺寸(d×b×d）
公差带
注；当握持档尺寸规格超出表5所列范围时，用括号直接标出握持档尺寸。3.3.8标记示例
-ITi KANr KAca-
公差带
双壳中心距Tw=68.4mm，外壳直径D=25mm，外壳长度L=32mm，外壳无环形槽，握持档尺寸为9.5mm×16mm×虹1.5mm，防尘结构为叠片式密封的双壳上罗拉轴承的标记。SL-682532EA
双壳中心距T=82.5mm，外壳直径D=19mm，外壳长度L=34nim，外壳有环形槽，握持档尺寸为11 mm×22mm×g12.6mm，防尘结构为工字形密封的双壳上罗拉轴承的标记：SL1-8219
3.3.9上罗拉轴承的常用规格见附录A（参考件）。4技术要求
4.1成套技术要求
4.1.1径向游0.003~~0.03mm。
4.1.2轴向游隙≤0.15mm。
4.1.3外壳外圆径向圆跳动公差值≤0.015mm。4.1.4旋转灵活，转动平稳，无急刹及打顿现象。4.1.5环境条件为相对湿度50%~60%、温度25~35℃，充满润滑脂的轴承在正常工作条件下能可靠地运转3000 h。
4.2平均寿命为35000h。
一般技术要求见附录B(参考件)。35
5试验方法

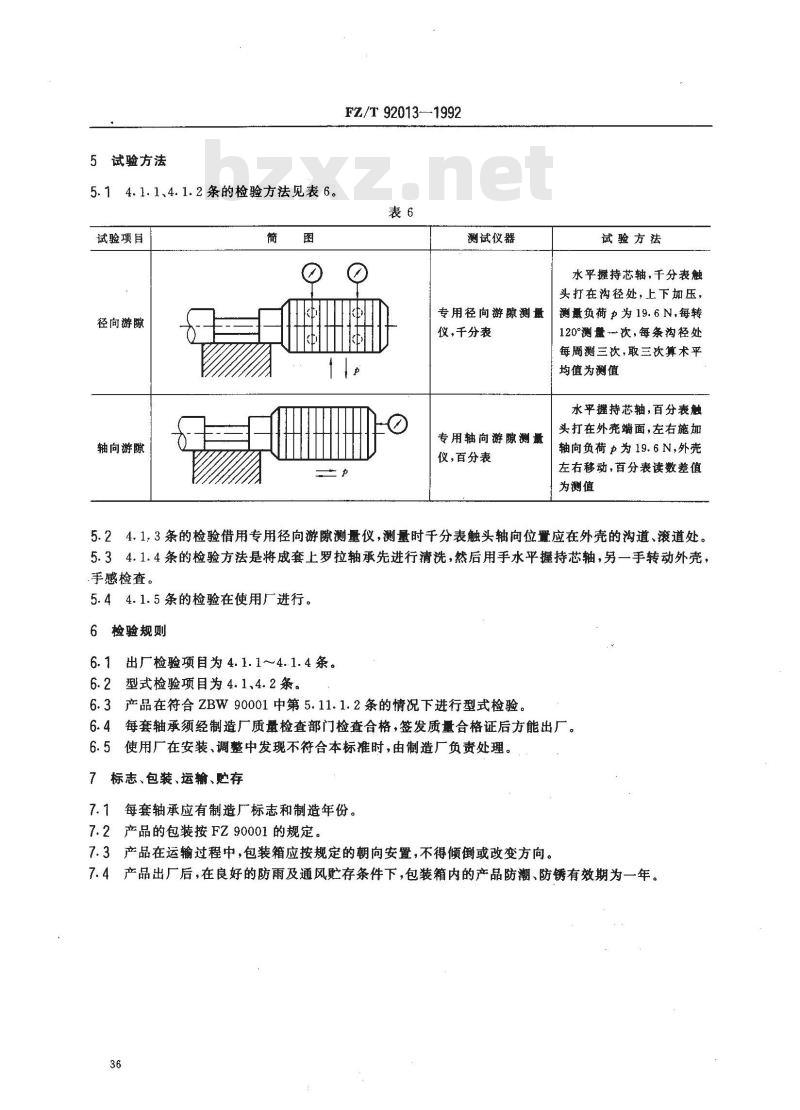

5.14.1.1、4.1.2条的检验方法见表6。试验项目
径向游隙
轴向游隙
FZ/T 92013-1992
测试仪器
专用径向游隙测量
仪，千分表
专用轴向游隙测量
仪，百分表
试验方法
水平握持芯轴，千分表触
头打在沟径处，上下加压，
测量负荷 p为 19. 6 N,每转
120°测量-次，每条沟径处
每周测三次，取三次算术平
均值为测值
水平持芯轴，百分表触
头打在外尧端面，左右施加
轴向负荷p为19.6N，外壳
左右移动，百分表读数差值
为测值
5.24.1.3条的检验借用专用径向游隙测量仪，测量时千分表触头轴向位置应在外壳的沟道、滚道处。5.34.1.4条的检验方法是将成套上罗拉轴承先进行清洗，然后用手水平握持芯轴，另一手转动外壳，手感检查。
5.44.1.5条的检验在使用厂进行。6检验规则
6.1出厂检验项目为4.1.1～4.1.4条。6.2型式检验项目为4.1、4.2条。6.3产品在符合ZBW90001中第5.11.1.2条的情况下进行型式检验。6.4每套轴承须经制造厂质量检查部门检查合格，签发质量合格证后方能出厂。6.5使用厂在安装、调整中发现不符合本标准时，由制造厂负责处理。7标志、包装、运输、存
7.1每套轴承应有制造厂标志和制造年份。7.2产品的包装按FZ90001的规定。7.3产品在运输过程中，包装箱应按规定的朝向安置，不得倾倒或改变方向。7.4产品出厂后，在良好的防雨及通风贮存条件下，包装箱内的产品防潮、防锈有效期为一年。36
SL-6519A
SL-6819
SL-6819A
SL-6825
SL-6825E
SL-6825A
SL-6825EA
SL-6825EB
SL-6825D
SL-6825C
SL-6825EC
SL-702532EA
SL-7025D
SL-7519
SL-7519A
SL-7519此内容来自标准下载网
(g12.5×13.5X10.5)
SL-7525
SL-7525EA
SL-7525EB
SL-7525C
SL-7525EC
SL-7525D
SL-7525
(12×38X13. 5)
SL-8219
SL-8225
SL-8225C
SL-8225EC
中心距
FZ/T92013-1992
附录A
SL系列上罗拉轴承常用规格
（参考件）
$19×34
$19×34
$19×34
$25×34
$25×34
$25×34
$25×34
$25×34
$25×34
$25×34
$25×34
$25×32
$25×34
q19×34
$19×34
$19×34
$25×34
$25×34
$25×34
$25×34
25×34
25×34
$25×34
$19×34
25×34
$25×34
$25×34
握持档
dxbxds
$9.5×16×$11.5
$11X22X$12.6
$9.5×16×$11. 5
$11X22X$12. 6
$11 X22Xg12. 6
$9.5×16×11.5
$9.5×16×g11.5
$9.5×22X11.5
$12×22×$13.5
$11X28X12. 6
$11 X28X$12. 6
$9.5×16×11.5
$12X22X$13. 5
$11×22×@12.6
$9. 5X16X11. 5
$12.5X13.5X10.5
$11X22X$12. 6
$9.5×16×±11.5
$9. 5×22×$11. 5
$11X28X12.6
$11X 28×$12. 6
$12X22X$13.5
$12X38X$13.5
$11 X22Xg12. 6
11X22×$12. 6
$11X28×p12.6
$11×28×$12. 6
T KAoNn KAca-
适用主机
FA502~FA507、A512、A513、A515FZ501、FK501
A513M.FA502M
FZ501、FK501、DJ562(CZ)、A513MAA513系列、A512、FA503~FA507
FA502、FA504、A513W
DJ562,DJ562(CZ),FZ501、FK501FK501,FZ501
A513MB.FA502M
FA501M
B582、B583、B583A、B583B、B583CB582
SL-822545C
SL-822545EC
SL-9019
SL-9019C
SL-9025EC
SL-10019
SL-10025EC
SL-1002550D
SL-10025F
SL-1002550
(12×42X13.5)
SL-11019
SL-11025EC
SL-1102550F
SL-11032EC
SL-11032ED
SL-1103850D
SL-11040
SL-1502550G
SL-1502550UG
轴承材料
中心距
425×45
$25×45
$19×45
$19×45
$25×45
19×45
$25×45
$25X50
$25×45
$25×50
$19×45
$25×45
$25×50
$32×45
$32×45
$38×50
$40×45
$25×50
$25×50
FZ/T 92013—1992
续表A1
握持档
$11 X 28X$12. 6
$11X28X$12.6
$11X22X$12. 6
$11X28X12.6
$11X28X12. 6
$11 X 22Xg12. 6
$11 X 28Xg12. 6
$12X22×$13.5
$11 X 35 Xg12. 6
$12×42×g13.5
$11X22X$12. 6
11×28×±12.6
1× 35×12. 6
$11×28×$12.6
$12X22X$13.5
$12×22×13.5
12.6×28X15
$12×28×13. 5
$12X28Xg13.5
附录B
SL系列上罗拉轴承一般技术要求（参考件）
适用主机
A454.A454A.A454P、A454Q.FA402FA402
A454、A454A、A454P、A454Q、FA402B591、B592
A456B、A456C、A456D、
A456E、A456G、A456MA、FA401
A456B、A456C、A456D、
A456E、A456G.FA401
B465A、FB551
A456M、B465
A456M、B465、YC331A、FB551
BC585、B593
轴承外壳及芯轴用GCr15钢制造，钢材要求应符合YB9及YB(T)1等标准的要求。轴承零件的硬度
外壳及芯轴的硬度应为HRC61～65,硬度检查方法及同一零件硬度的均匀性按JB1255的规定。B3钢球
B3.1配用钢球应符合GB/T308中钢球等级为G40的有关规定。38
B3.2同列钢球直径差≤0.003mm。B4外壳
FZ/T92013—1992
B4.1外壳沟道、滚道的圆度公差值为0.0025mmB4.2外壳沟道、滚道粗糙度R。最大充许值为0.8μm。B5芯轴
B5.1芯轴沟道圆度公差值为0.0025mm。B5.2芯轴沟道粗糙度R。最大允许值为0.4μm。B5.3芯轴握持档大外圆对沟道中心联线的径向圆跳动公差值见表B1。表B1
双壳中心距T
公差值
B5.4外壳有环形槽的轴承的芯轴，同根芯轴握持档大外圆di的直径差≤0.015mm。B6保持架
riAoNiKAca
保持架表面要求光滑，去除毛刺及飞边；兜孔不得有卡球、掉球现象（对五孔保持器仅指轴向限制）。B7防尘间隙
工字形、L形密封结构防尘间隙≤0.12mm。附加说明：
本标准由纺织工业部技术装备司提出。本标准由上海纺织机械研究所归口。本标准由上海纺织机械研究所负责起草，由衡阳纺机厂、经纬纺机厂、上海三纺机、无锡纺机研究所协作起草。
本标准主要起草人：施尧训、包承奎、徐美、戴忆秋、徐祖跃、范不凡。39
