【国家标准(GB)】 石墨电极氧化性测定方法

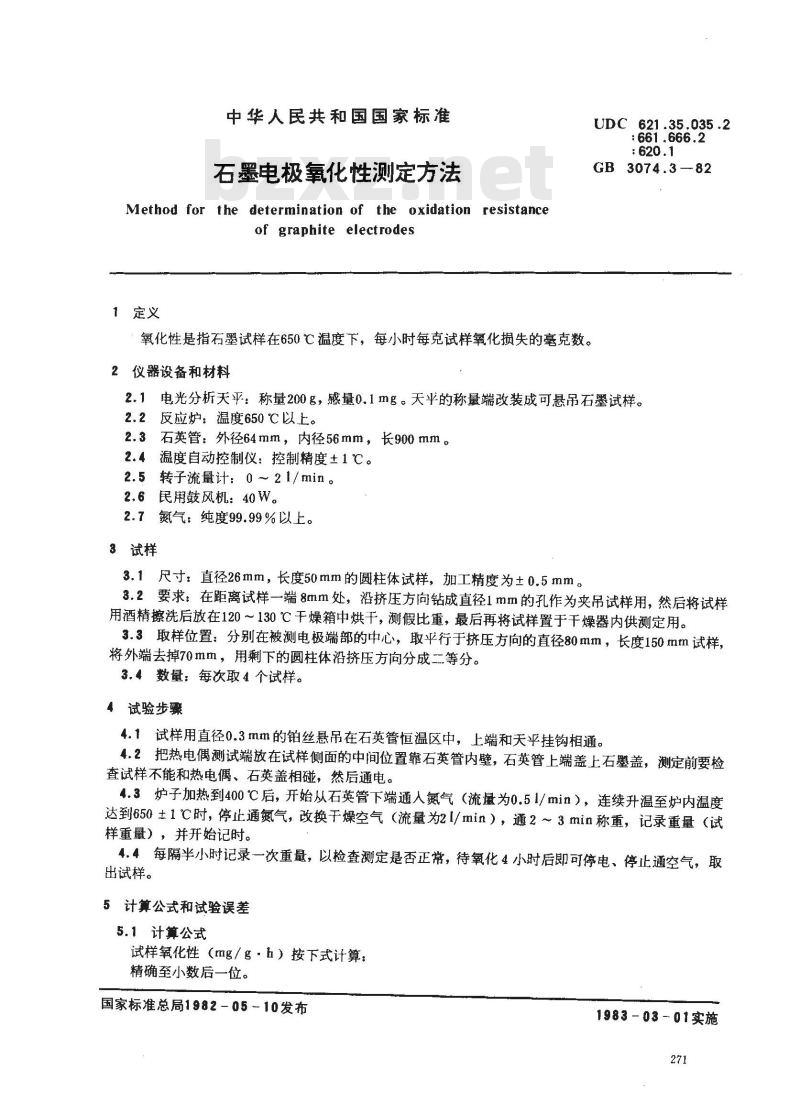

中华人民共和国国家标准
石墨电极氧化性测定方法bzxZ.net
Method for the determination of the oxidation resistanceof graphite electrodes
1定义
621.35.035.2
:661.666.2
GB 3074.3—82
氧化性是指石墨试样在650℃温度下，每小时每克试样氧化损失的毫克数。2仪器设备和材料
2.1电光分析天平：称量200g，感量0.1mg。天平的称量端改装成可悬吊石墨试样。2.2反应炉：温度650℃以上。
2.3石英管：外径64mm，内径56mm，长900mm。2.4温度自动控制仪：控制精度±1℃。2.5转子流量计：0～21/min。
2.6民用鼓风机：40W。
2.7氮气：纯度99.99%以上。
3试样
3.1尺寸：直径26mm，长度50mm的圆柱体试样，加工精度为±0.5mm。3.2要求：在距离试样一端8mm处，沿挤压方向钻成直径1mm的孔作为夹吊试样用，然后将试样用酒精擦洗后放在120～130℃干燥箱中烘干，测假比重，最后再将试样置于干燥器内供测定用。3.3取样位置：分别在被测电极端部的中心，取平行于挤压方向的直径80mm，长度150mm试样，将外端去掉70mm，用剩下的圆柱体沿挤压方向分成二等分。3.4数量：每次取4个试样。
4试验步骤
4.1试样用直径0.3mm的铂丝悬吊在石英管恒温区中，上端和天平挂钩相通。4.2把热电偶测试端放在试样侧面的中间位置靠石英管内壁，石英管上端盖上石墨盖，测定前要检查试样不能和热电偶、石英盖相碰，然后通电。4.3炉子加热到400℃后，开始从石英管下端通人氮气（流量为0.51/min），连续升温至炉内温度达到650±1℃时，停止通氮气，改换干燥空气（流量为2l/min），通2～3min称重，记录重量（试样重量），并开始记时。
4.4每隔半小时记录一次重量，以检查测定是否正常，待氧化4小时后即可停电、停止通空气，取出试样。
5计算公式和试验误差
5.1计算公式
试样氧化性（mg／g·h）按下式计算：精确至小数后一位。
国家标准总局1982-0510发布
1983-03-01实施

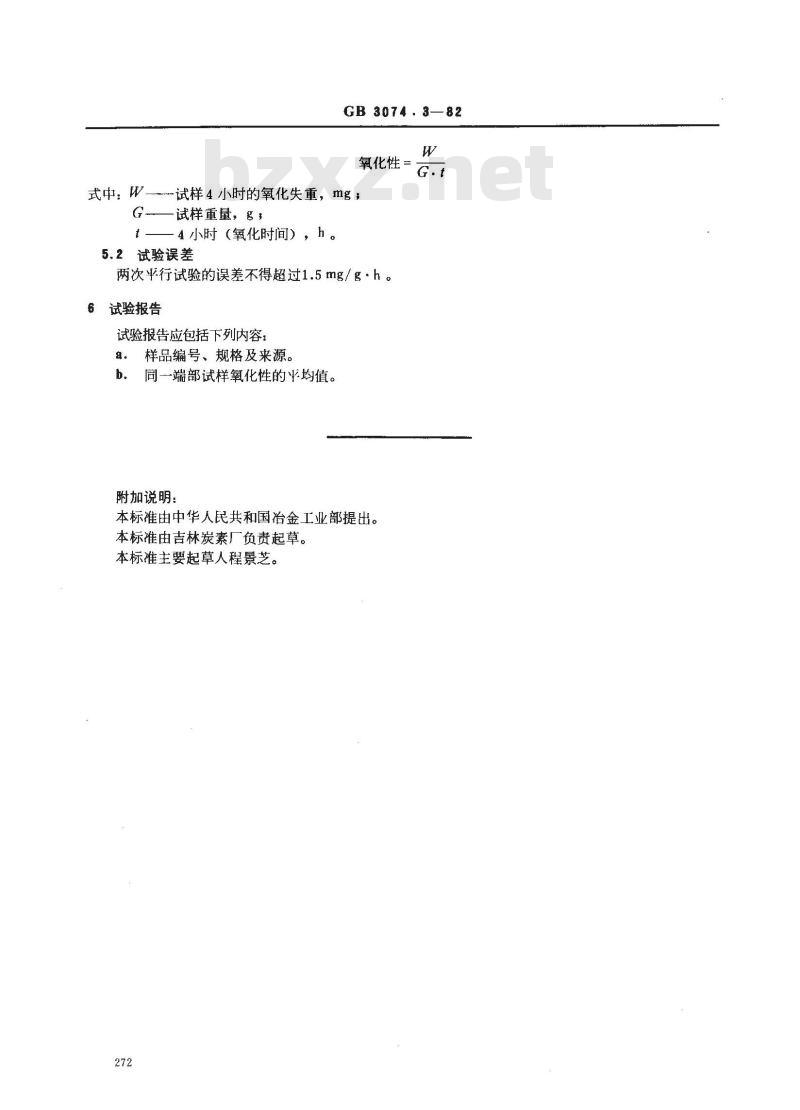

GB 3074.3—82
氧化性=
式中：W—试样4小时的氧化失重，mg；G
一试样重量，g，
4小时（氧化时间），h。
5.2试验误差
两次平行试验的误差不得超过1.5mg/g·h。试验报告
试验报告应包括下列内容：
样品编号、规格及来源。
同一端部试样氧化性的半均值。附加说明：
本标准由中华人民共和国冶金工业部提出。本标准由吉林炭素厂负责起草。本标准主要起草人程景芝。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
