石墨电极弹性模量测定方法
Method for the determination of the elastic modulusof graphite electrodes
1定义
UDC 621.35.035.2
: 661.666.2
GB 3074.2-82
弹性模量是材料在外力作用下，应力与伸长或压缩弹性形变之间关系的量度，其数值为试样横截面所受正应力与应变之比。
2仪器和设备
2.1装置可分为五部分：
激励器一一电能/机械能换能器，用以激发试样共振。接收器一机械能/电能换能器，用以接收试样共振讯号。驱动回路—--提供音频正弦电讯号。检测回路——放大显示来自接收器的电讯号。试样支架—-安放试样。
驱动回路
检测回路
2.2工业天平：感量0.1g。
2.3游标卡尺：测量范围0～200mm，精度0.02mm。3试样
激励器
试样」
接收器！
3.1尺寸：直径大于、等于300mm的电极，其试样尺寸为直径20mm、长度160mm，直径小于300mm的电极，其试样尺寸为直径10mm、长度120mm。加工精度为土0.1mm。3.2要求：平行度不大于0.1mm/100mm，光洁度达√6。试样表面无可见裂纹或瑕疵。3.3取样位置：在被测电极端部的中心，取一根平行于挤压方向的坏料，加工成一只试样。3.4数量：每炉取6根电极（在炉芯中部及两端各取两根）。4试验步骤
4.1试样必须在110℃干燥箱内烘烤2h，并贮存在干燥器中冷却至室温备用。4.2测量试样直径、长度和质量。直径测量要求沿试样轴向测三处，每处测两次，两次对应的直径相互垂直，将测得的六个数据平均。求出直径和长度的比值，按此比值查表确定校正系数Cr。国家标准总局1982-05-10发布
1983-03-01实施Www.bzxZ.net
GB 3074. 2—82

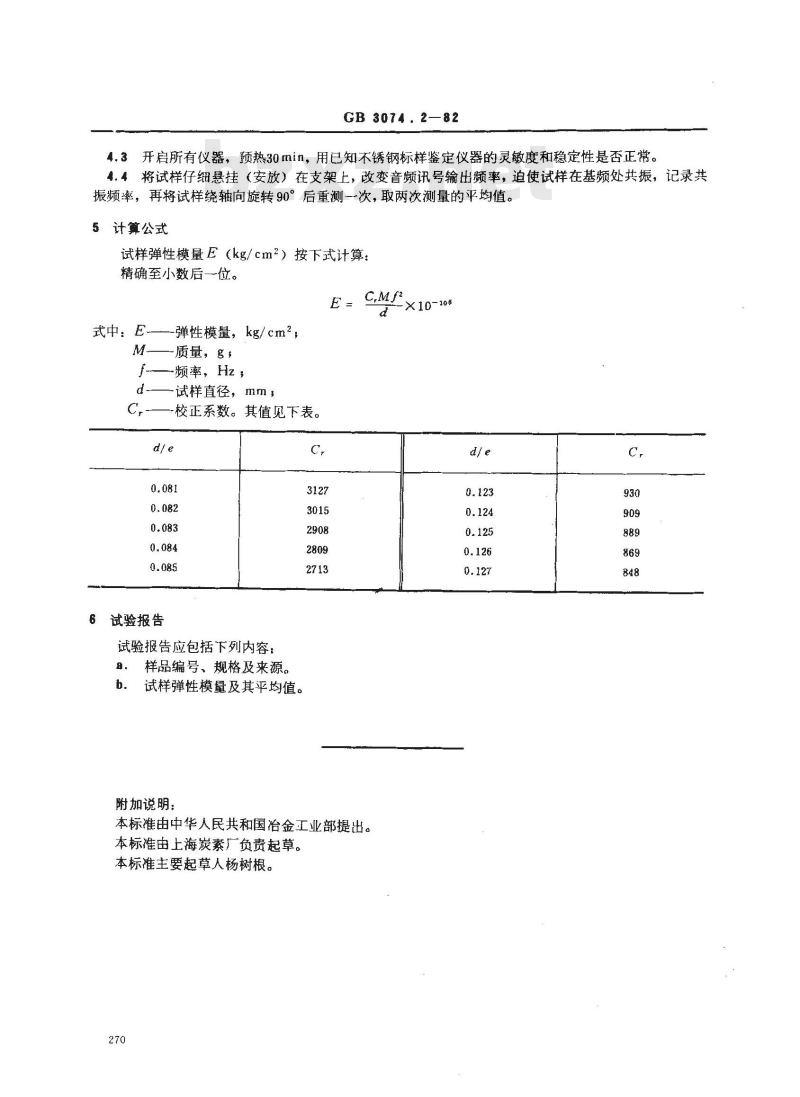

4.3开启所有仪器，预热30min，用已知不锈钢标样鉴定仪器的灵敏度和稳定性是否正常。4.4将试样仔细悬挂（安放）在支架上，改变音频讯号输出频率，追使试样在基频处共振，记录共振频率，再将试样绕轴向旋转90°后重测一次，取两次测量的平均值。5计算公式
试样弹性模量E（kg/cm2）按下式计算：精确至小数后一位。
式中：E-弹性模量，kg/cm2，
M质量，g
_-频率，Hz ，
~试样直径，mm，
校正系数。其值见下表。
6试验报告
试验报告应包括下列内容：
样品编号、规格及来源。
试样弹性模量及其平均值。
附加说明：
-X10-108
本标准由中华人民共和国冶金工业部提出。本标准由上海炭素厂负贵起草。本标准主要起草人杨树根。
