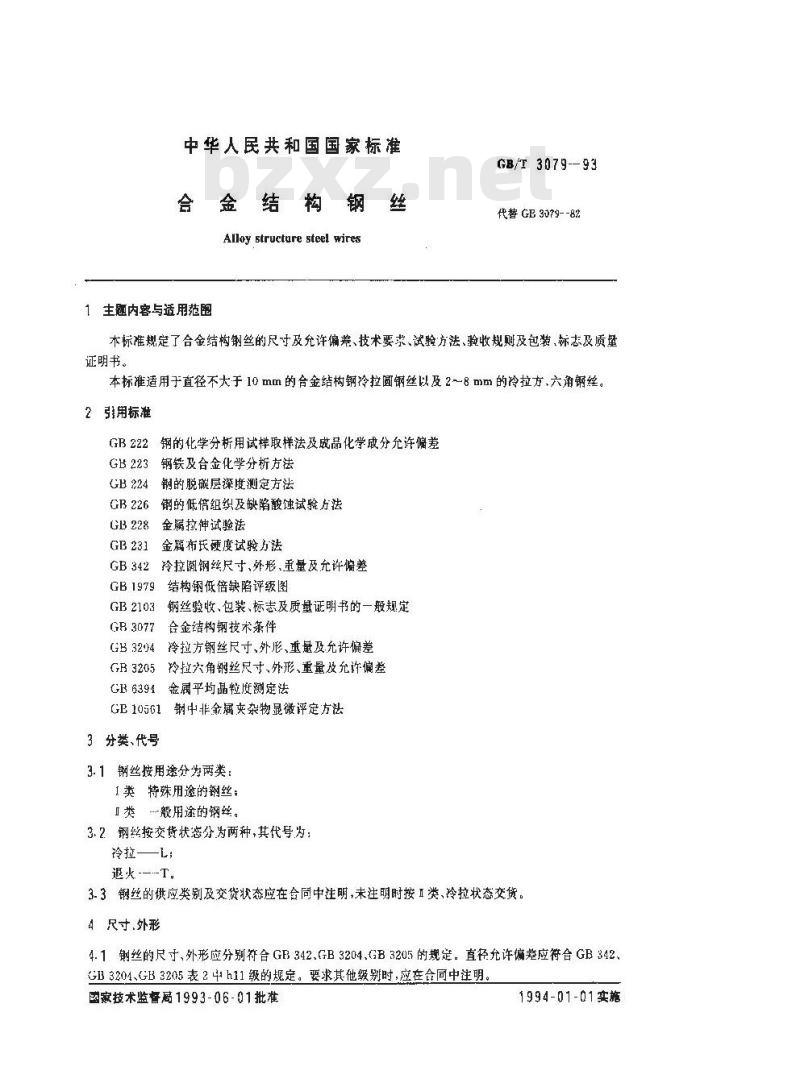

【国家标准(GB)】 合金结构钢丝

中华人民共和国国家标准
合金结构钢
Alloy structure steel wires
1主题内容与适用范胞
GB/T3079--93
代警GB3079--82
本标准规定了合金结构钢丝的尺于及允许偏差、技术要求、试验方法、验收规则及包装,标志及质量证明书。
本标准适用于直径不大于 10 mm的合金结构钢冷拉圆钢丝以及 2～8 mm的冷拉方,六角钢丝。2引用标准
GB222钢的化学分析用试样取样法及成品化学成分允许偏差GB223钢铁及合金化学分析方法
GB 224
钢的脱碳层深度测定方法
钢的低倍纽织及缺陷酸蚀试验方法GB226
GB 228
GB 342
金属拉伸试验法
金属布氏硬度试验方法
冷拉圆钢丝尺寸、外形,重量及充许偏差GB1979
GB2103
GB 3077
GB3204
GR3205
GB 6391
结构钢低倍缺陷评缀图
钢丝验收，包装、标志及质量证明书的一般规定会金结构钢技术条件
冷拉方钢丝尺寸、外形、重量及充许偏差冷拉六角钢丝尺寸、外形、重量及充许偏差金属平均晶粒度测定法
GE10561
钢中非金属夹杂物显微评定方法3分类、代号
3.1钢丝接用途分为两类：
1类特殊用途的钢丝；
Ⅱ类般用途的钢丝。
3.2钢约按交货状分为两种，其代号为：冷拉—L;
退火-—.-T,
3.3钢丝的供应类别及交贷状态应在合同中注明，未注明时按I类、冷拉状态交货，4尺寸.外形
4.1丝的尺寸、外形应分别符合GB342.GB3204.GB3205的规定。直径允许偏差应符合GB342、GB3204、GB3205表2中h11级的规定。要求其他级别时，应在合同中注明。因家技术监督局1993-06-01批准1994-01-01实施

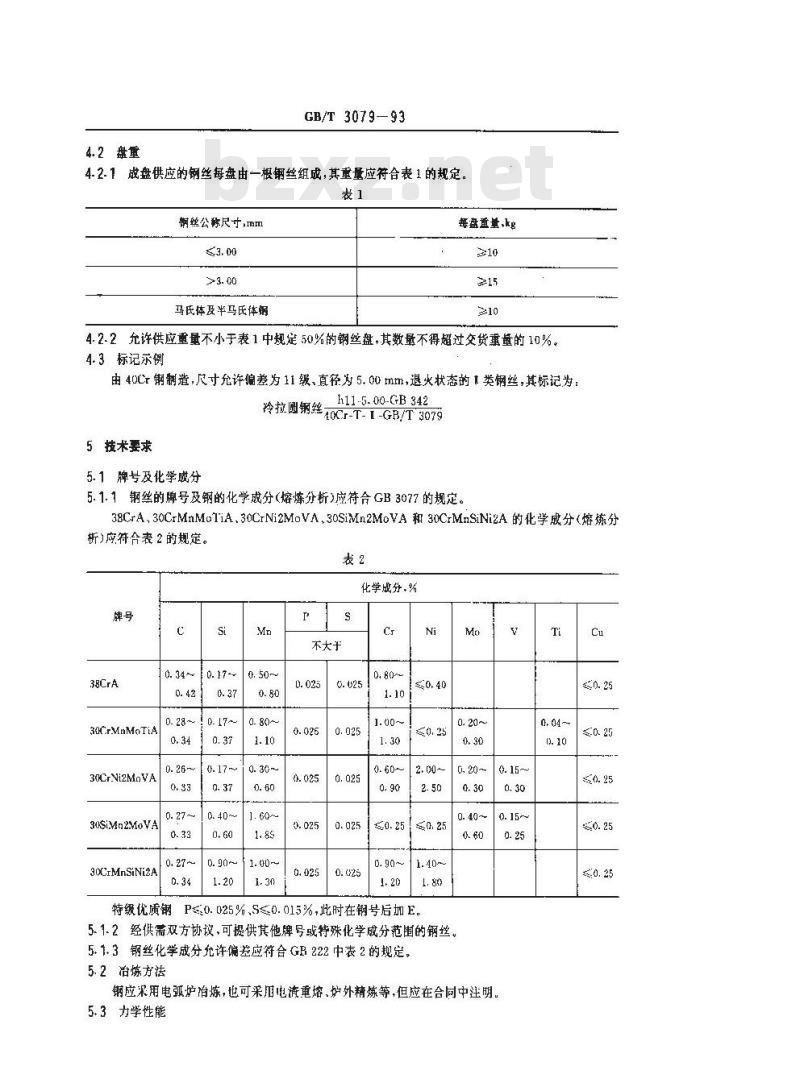

4.2盘重
GB/T 3079—93
4-2-1成盘供应的钢丝每盘由一根钢丝组成,其重量应符合表1的规定。表1
钢丝公称尺寸,mm
马氏体及半马氏体锅
每盘置量，kg
4.2.2充许供应重量不小于表1中规定50%的钢丝盘，其数量不得超过交货重量的10%。4.3标记示例
由40Cr钢制道，尺寸允许偏差为11级、直径为5.00mm，退火状态的1类钢丝，其标记为：H11-5- 00-GB 342
冷拉圈钢丝OCF-T-T-GB/T3079
5技术要求
5.1牌号及化学成分
5.1.1铜丝的牌号及钢的化学成分(熔炼分析>应符合GB3077的规定。38CrA，30CrMnMoTiA.30CrNi2MoVA，30SiMn2MoVA和30CrMnSiNi2A的化学成分（熔炼分析)应符合表2的规定。
化学成分.%
3OCrMnMoTiA
30CrNi2MoVA
30SiMn2MoVA
30CrMnSiNi2A
0. 34 ~- 0. 17 --
不大于
0. 025≤0.250.25
特级优质钢P≤0.025%、S≤0.015%，此时在钢号后加E。Mt
5.1.2经供需双方协议，可提供其他牌号或待殊化学成分范围的钢丝。5.1.3钢丝化学成分允许偏差应符合GB222中表2的规定。5.2冶炼方法
钢应果用电弧炉冶炼，也可采用电清重熔、炉外精炼等，但应在合同中注明。5.3力学性能
CB/T3079-93

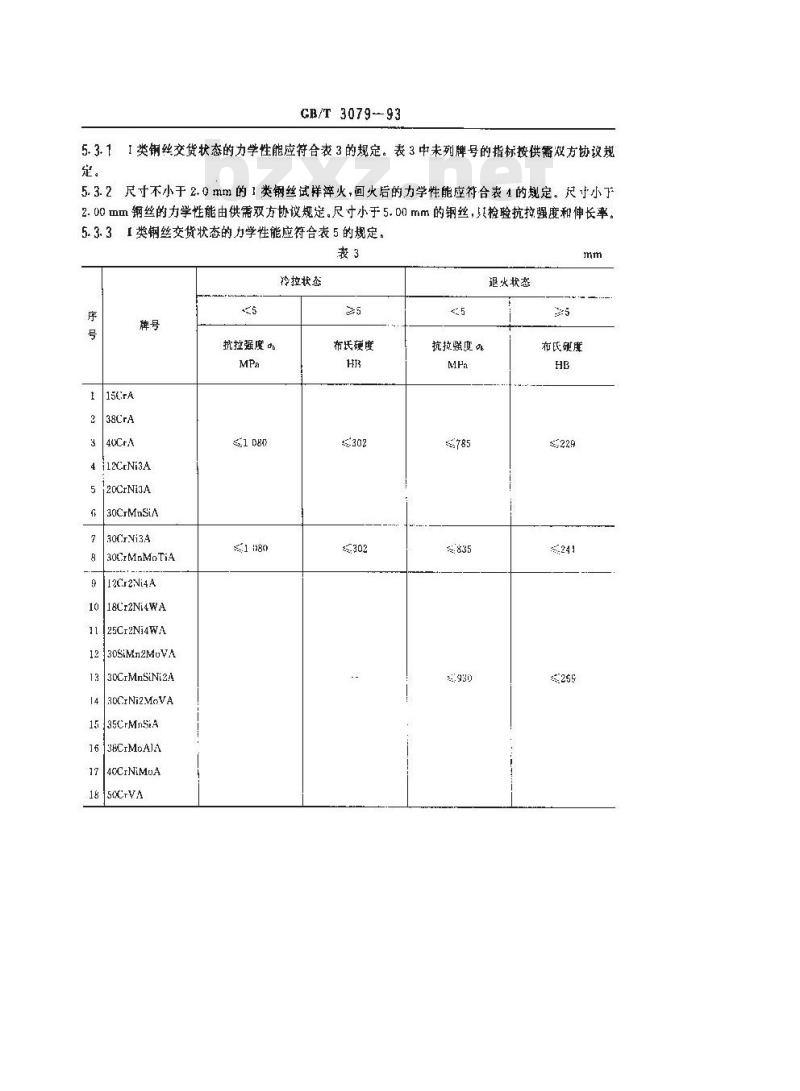

5.3.1I类钢丝交货状态的力学性能应符合表3的规定。表3中未列牌号的指标按供需双方协议规。
5.3.2尺寸不小于2.0mm的1类钢丝试群率火，回火后的力学性能应符合表4的规定。尺寸小于2. 00 mm钢丝的力学性能由供需双方协议规定.尺寸小于5.00mm的钢丝,具检验抗拉强度和伸长率。5.3.3类钢丝交货状态的力学性能应符合表5的规定。表3
冷拉状态
238CrA
340CtA
412CrNi3A
20CrNi3A
30CMnSiA
30CrVi34
30CrMnMa TiA
12Cr2Ni4A
18C12Ni4WA
[25C12Ni4WA
1230SiMn2MuVA
30CrMnSiNi2A
30CINi2MoVA
35CrMnSiA
38CIMoAlA
40CINiMuA
50CrVA
抗拉强度品
布氏碰度
退火状态
抗拉强度
：835
布氏诞度
GB/T 3079-93
*等带
099-099
000-002
25-012
005-001
0210st
021021
02[051
098 098
02--c9
098~0t5
006-068
06802R
018~082
GB/T 3079-93
0ST:08
08+098
02 +028
VAONAIN+C
YAKUIISoS
ViLuwe
5.4低倍
交货状态
冷拉状态
退火状态
GB/T 3079—93
抗拉强度以
钢的低倍组织不得有肉眼可见的缩孔、气泡.空洞、翻皮、裂纹、户点、夹杂和点状偏析一般疏松、中心疏松，方形编析不人丁2级：渗碳钢力形偏析不大于1绒。38CrMoAIA和30CrMn-SiA 的方形偏析不大于 2. 5 级。38CrMoA1A的点状偏析的合格级别出供需双方协议。5.5晶粒度
「类钢丝应检验奥氏体品粒度，其合格级别为5~10级5.6脱碳层
根据需方要求，含磁量人于或等于0.30%的解号可检验钢丝的脱碳层，其一边总脱碾层深度（铁系休+过渡层)应符合表6的规定，
总脱碳层深度
不超过刚丝公称尺的1%
不超过钢丝公称尺寸的1.5岁
5.7非金属夹杂物
根据需方要求，可检验钢的计金属央杂物，其合格级别（最高级别）应符合表7的规定7
5.8表消质
雕性夹杂物
性夹杂物
脱性炎杂物,塑性卖杂物之和
5.8.1冷拉钢丝表面应洁净、北滑、不得有裂纹、结疤、麻点、折叠、氧化皮及锈蚀。允许有深度不便钢丝尺寸超出极限尺上的局部刮伤和划痕以及深度不超出尺寸公章之半的河面。5.8.2以退火状态供应的钢丝表面允许有氧化色。5.9特殊要求
根据需方要求，并经供需双方协议.可供成其他特殊要求的钢丝。6试验方法
6.1钢丝各项检验的项月、取样要求，试验方法应符合表8的规定、6.2非金属夹杂物检验应按GR10561中A1法规定进行-其级别按（B10561中IK标准评级图评定：按GB10561标准评定夹杂物时，以A类或C类夹杂物（粗系和细系)的评定结果作为塑性爽杂物”的检验结果，并接其中较严重者判定；以H类丧杂物的评定结果（粗系利细系）作为\性卖杂物\的检验结果，并按较严重者判定。对于出现于同一视场中的A，C类夷杂物，应个并评定，新以占优势的夹杂物选择相成的评级图片，GB/T 3079—93
对于出现于同一视场的B类夹杂物及大小与B类爽杂物相似的D类夹杂物也应合并评定，并以B类夹杂物报出。对分散型的氧化物也按B类夹杂物报出；对于相大型的D类夹杂物应了记录。当规场中的夹杂物尺寸介于粗大和细小西系系列之间时.按其最接近的系列评定。序号
试骚项目Www.bzxZ.net
化学成分
度试验
拉力试验
晶粒度
悦碳层
低循组织
非金属爽杂物
？验收规则
7.1检查和验收
GB/T 3079—93
取样数量，个
钢丝的检查和验收应符合GB2103的规定。7.2组批规则
取样方法
不同盘上任取
任两盘或不同支钢丝
任意盘（支）
任两盘或不局支钢丝
相些于钢锭头部的制坏上
钢坏或解丝
遂盘(支）
避盘(支)
试验方法
GB6394
GR 224
GB 226
GB1979
CB10561
框应精度的蛋具
钢丝应成批验收每批应出同一牌号、同炉罐号、同一热处理炉号、同一形状，同尺寸及同一交货状态的钢丝组成。
检验试样萍火、同火后的力学性能，同炉号钢丝允许以坏代材、以大代小。7.3敢样数量
钢丝的各项检验取样数量应符合表8的规定。7.4复验与判定规则
钢丝的复验与判定规则应按GB2103的现定进行。8包装，标志及所盟证明书
钢丝的包装、标志及质量证明书应符合GB2103的规定。附加说明：
本标雅由中华人民共和国治金工业部提出。本标准由冶金部信息标准研究院归口本标准出重庆特殊钢厂、大连钢厂，冶金部信息标准研究院负责起草。本标准主要起草人谢静红，封文华、冯书亨、游娟。本标准水平等级标记GB/T3079--931
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
